Кронштейн вентилятора для микроинвертора Hoymiles HMS1600-4T
✅ Совместимость
Этот прикрепляемый кронштейн предназначен для микроинвертора Hoymiles HMS1600-4T и, возможно, для других моделей HMS/HMT.

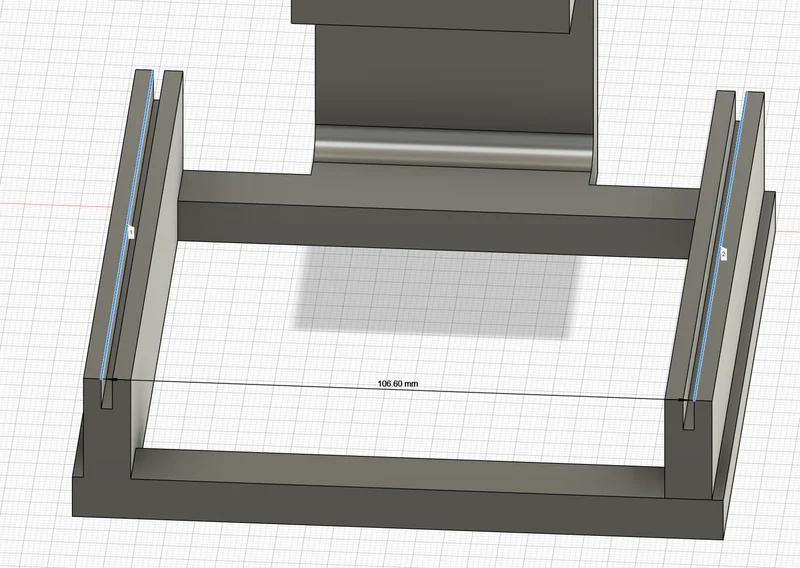

Внутренняя ширина слота (над охлаждающими ребрами) составляет 106,6 мм — проверьте это значение на своем инверторе на предмет совместимости.
Ширина открытия зажима составляет 40 мм, то есть для быстрой проверки необходимо измерить то��ько ширину корпуса инвертора.
Детали крепления
Кронштейн надевается на ребра охлаждения без каких-либо инструментов, сверлений или модификаций.
Он поддерживает два стандартных 120-мм вентилятора, установленных со смещением 20 мм от корпуса.
Монтажные отверстия подготовлены для винтов M4x30-35 мм и вставных гаек M4 (рекомендуемая длина: 5-8 мм).
Для продления срока службы вентиляторы следует защищать от пыли и брызг воды.
Примечание:
Вентиляторы могут управляться по мере необходимости через небольшую солнечную панель с ШИМ-регулированием температуры или через «Умный дом» (например, Shelly или аналогичный) в зависимости от измерения температуры.
Я сам использую старую плату управления PTC (12V PWM Fan Control @Amazon.de) с солнечной панелью 18 В и дистанционным датчиком температуры, который был в наличии из другого проекта. Я также установил перед вентиляторами металлический лист из алюминия, чтобы защитить их от воздействия окружающей среды. Хотя вентиляторы изначально предназначены для использования на ПК, я надеюсь, что они прослужат достаточно долго и на открытом воздухе.

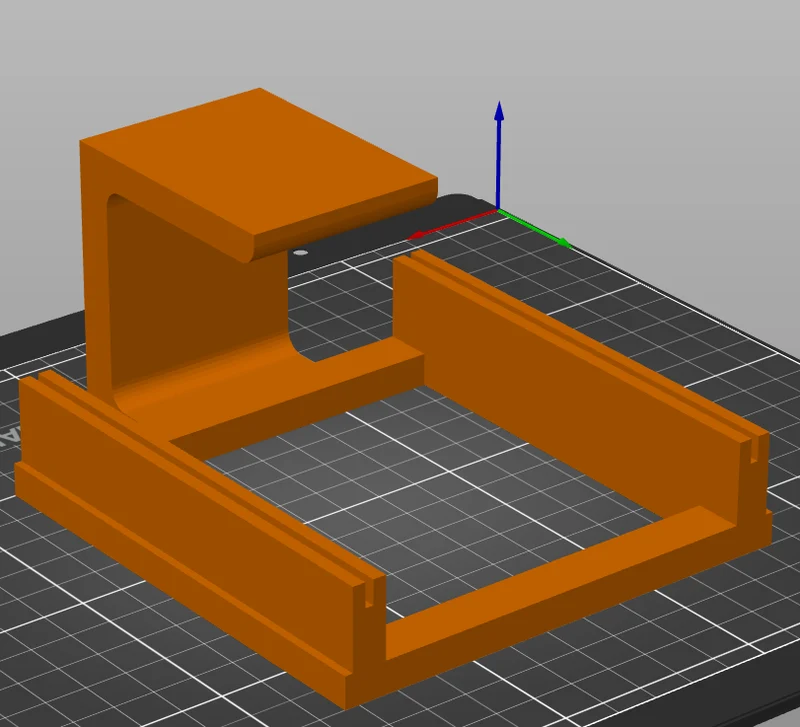

Рекомендуемые настройки печати
Материал: PETG или ASA для долговечности на открытом воздухе.
Заполнение: ≥30%
Варианты использования

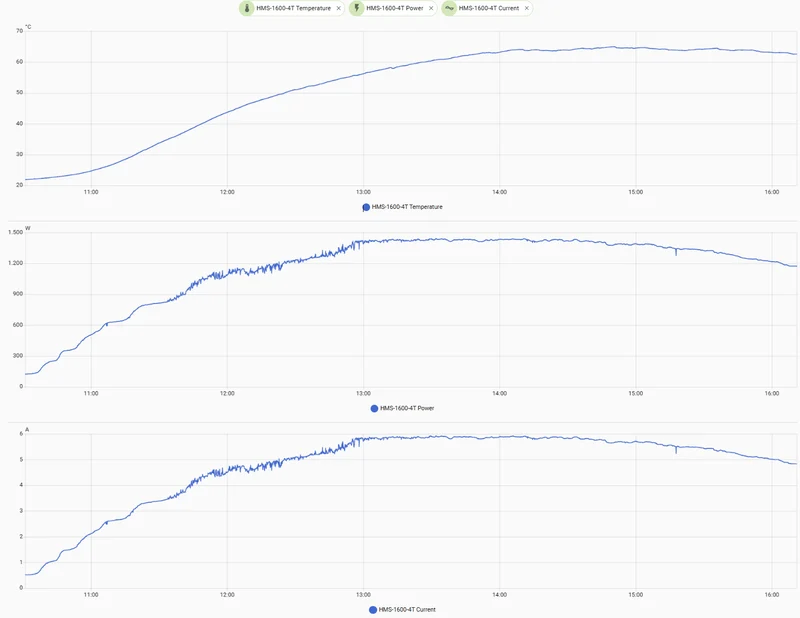

Предотвращение снижения мощности из-за высоких температур (>65°C) и увеличение срока службы за счет активного охлаждения микроинвертора.
Дизайн и функциональность
Прочный зажимной механизм надежно удерживает охлаждающие ребра.
Удлиненная конструкция рамы позволяет использовать полноразмерные вентиляторы диаметром 120 мм.
Установка без инструментов
Список материалов
2 кронштейна вентилятора с принтом (эта модель)
2 вентилятора диаметром 120 мм с расстоянием до монтажных отверстий 105 мм, желательно с закрытым корпусом двигателя
8× винтов M4x30-35 мм
8 термофиксируемых вставных гаек M4 (5-8 мм)
Похожие модели в моей коллекции
На данный момент нет
Совместимость и кредиты
Не стесняйтесь делать ремиксы или адаптировать их — обратная связь приветствуется!

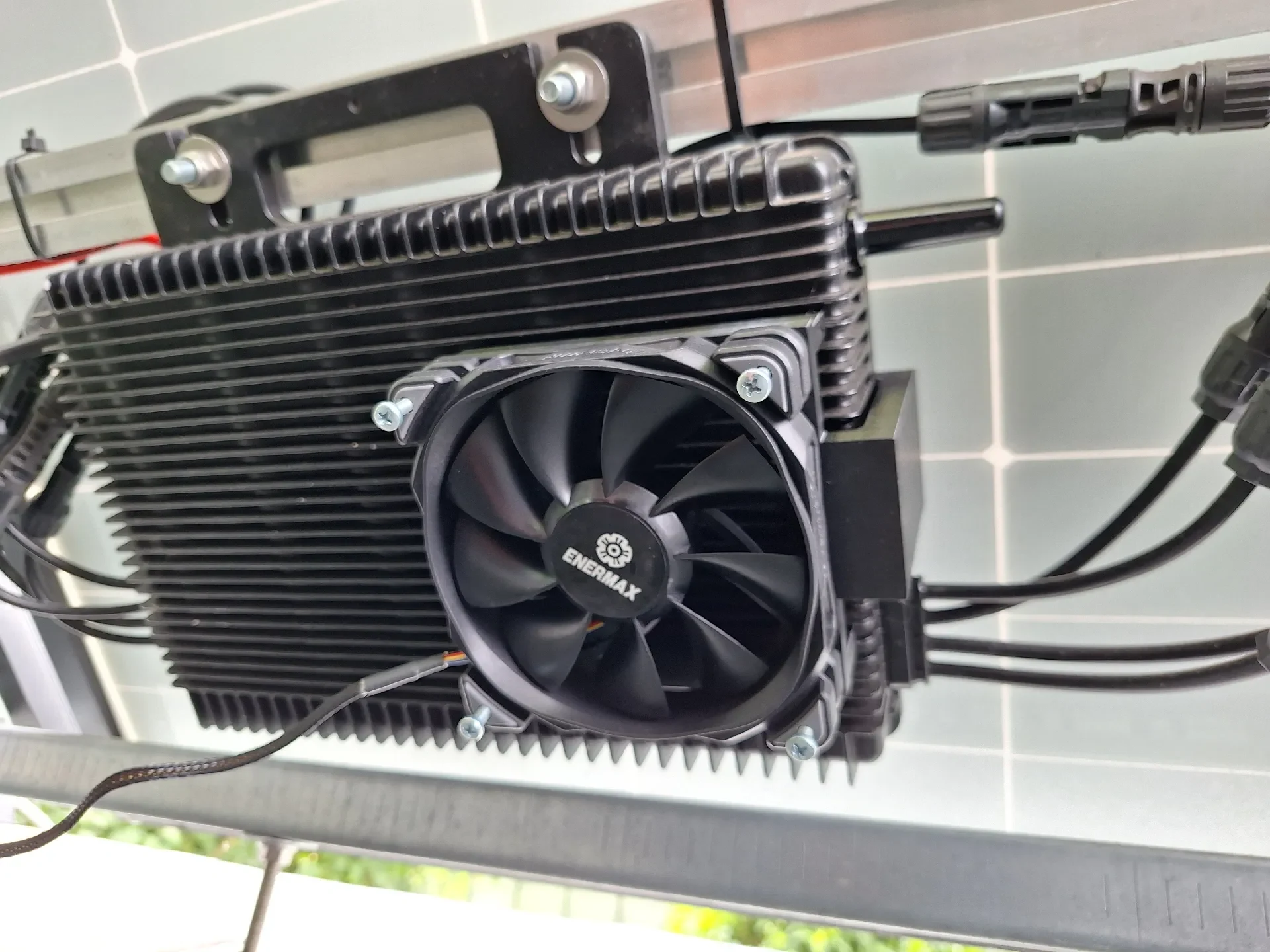

Скоро добавлю еще несколько фотографий. Загруженное изображение сделано с первой примерки.
