Соединитель ручки морозильной камеры/холодильника GE......

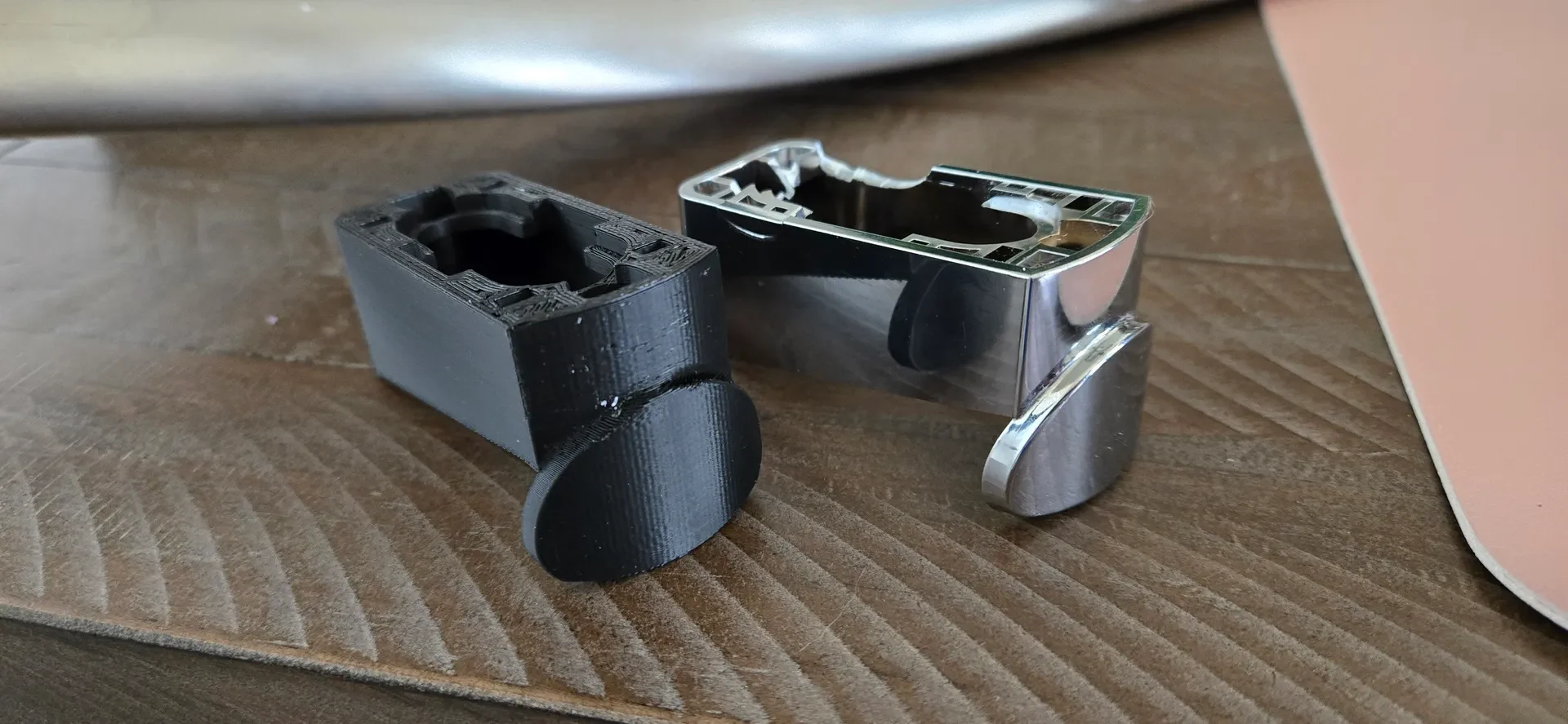

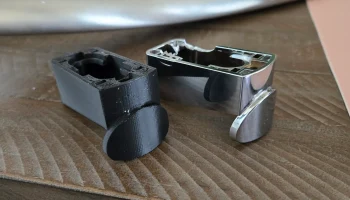

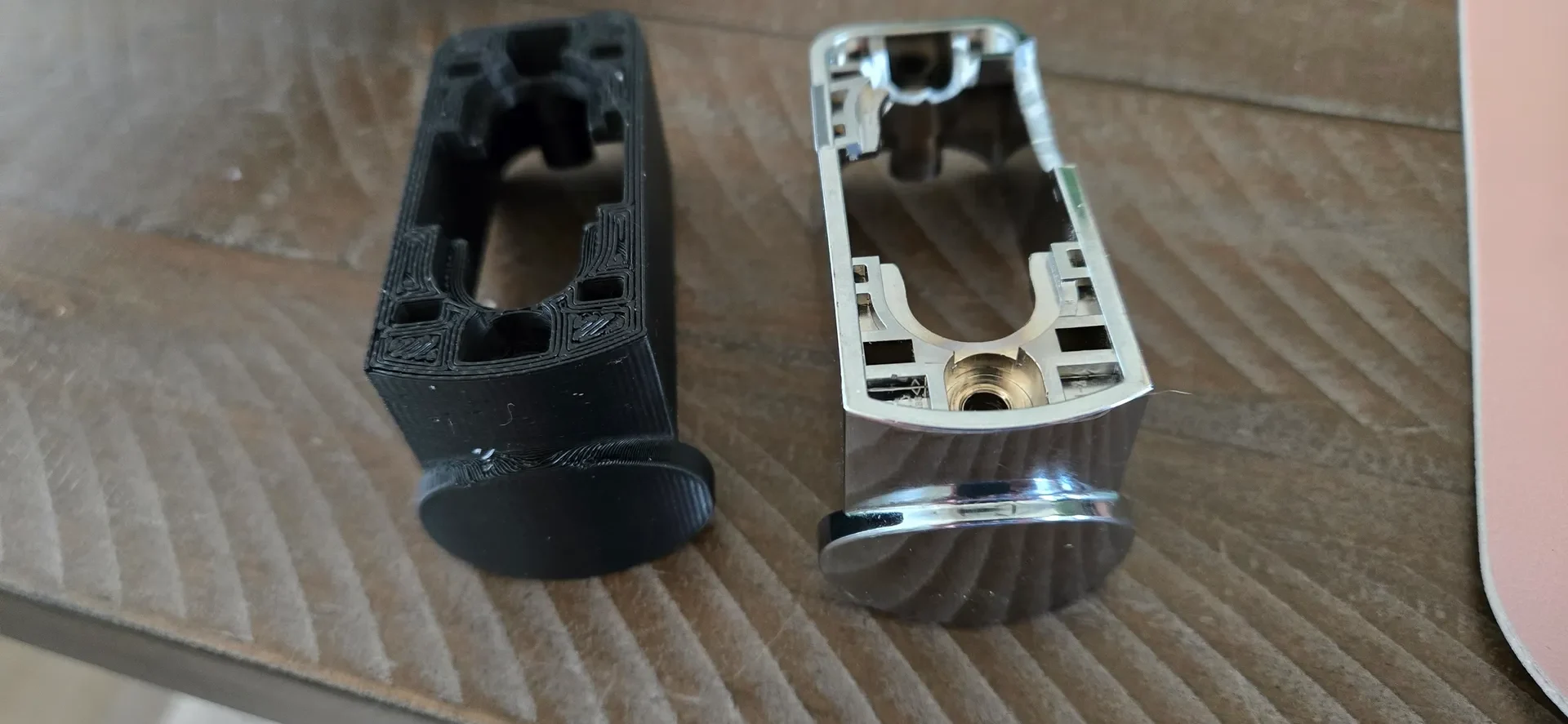

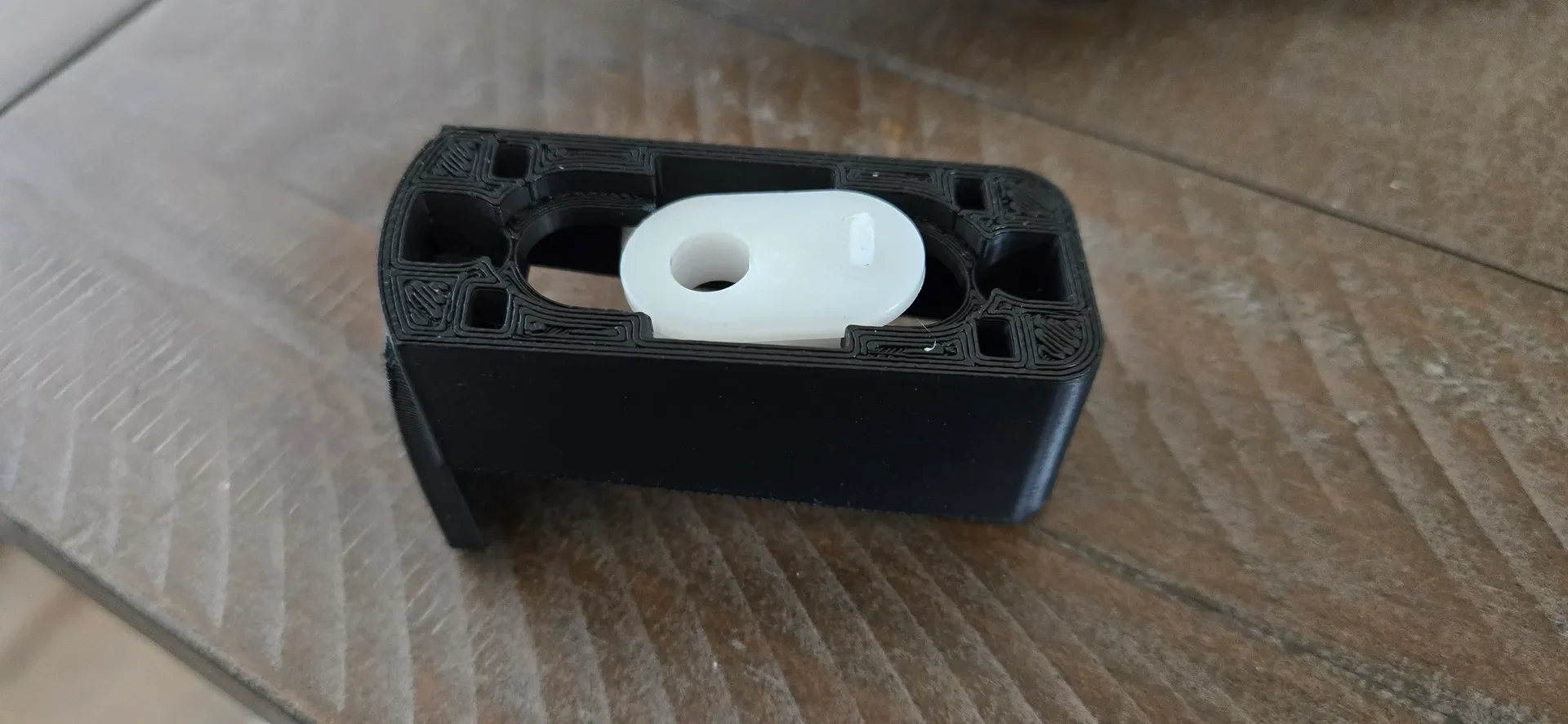

Это произошло потому, что ручка морозильной камеры на нашем холодильнике GNE25JSKCFSS (нержавеющая сталь) 2017 года выпуска ослабла, а затем через несколько дней полностью отвалилась. Мы обнаружили, что эти разъемы представляют собой какую-то дешевую пластиковую деталь, просто покрашенную металлической краской. GE хотела 95 долларов + доставка за всю ручку и разъем в сборе, что абсурдно (и в первую очередь антипотребительский дизайн), когда приходится заменять всю прочную трубку из нержавеющей стали, когда ломаются только эти дешевые мелочи. Похоже, это также должно работать и с вертикальными ручками холодильника, но наши оригинальные на данный момент все еще целы. Это деталь, которая соединяет металлическую трубку ручки с зажимом из ПТФЭ (наш существующий все еще работал нормально, показан на черной части белого цвета), но если вам нужна замена и для нее, она кажется похожей или, возможно, идентичной этой: https://www.printables.com/model/127531-ge-fridge-freezer-handle-clip-3d-printer-optimized

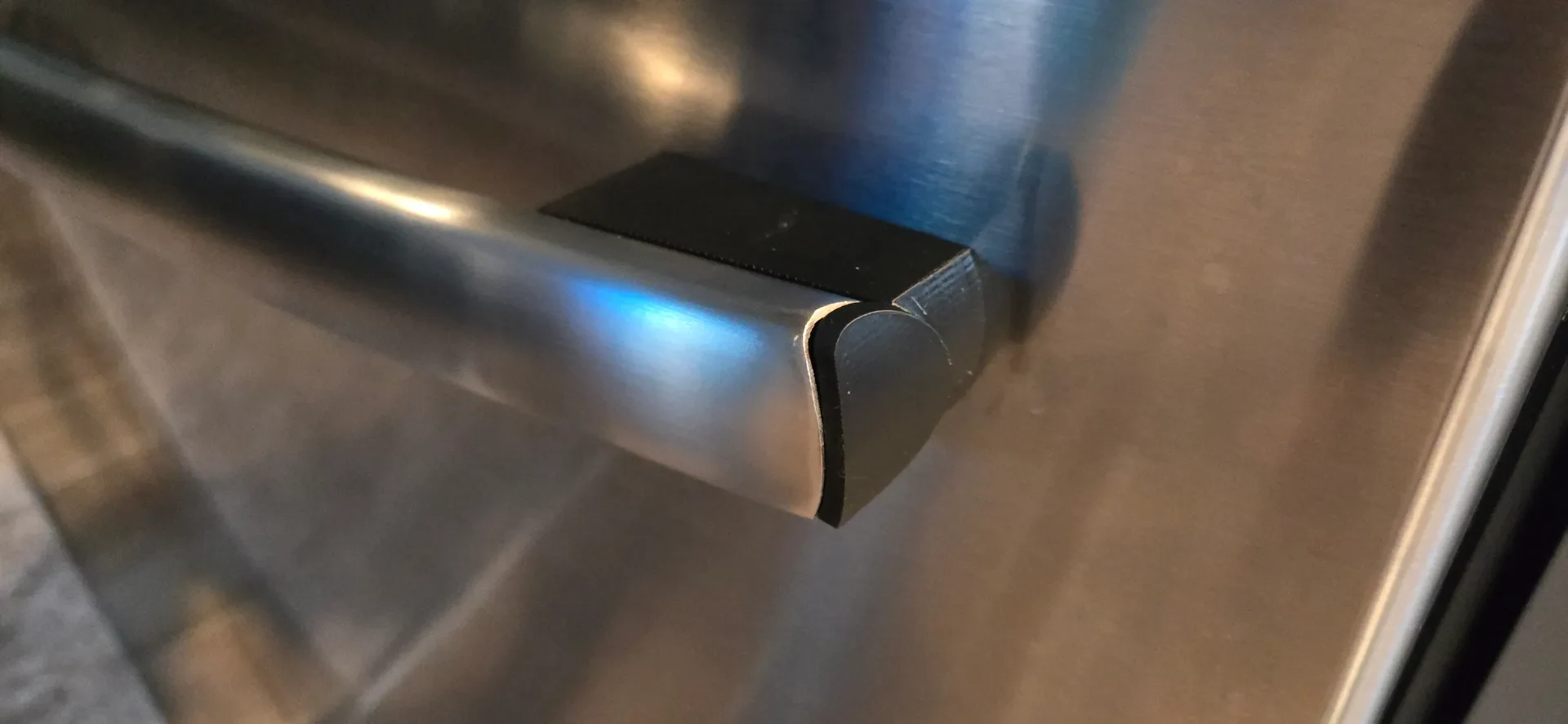

После многих итераций и прототипов он оказался достаточно близок к тому, чтобы мы могли его использовать. Я печатал Sunlu Black PLA плоской стороной вниз на своем двойном экструдере Snapmaker J1s со дополнительным съемным опорным материалом, чтобы получить хорошую поддержку и чистоту поверхности для карманов и овального конца, а также с 25% заполнением для сохранения некоторой прочности. Для всего узла ручки необходимо сделать 2 копии, и они идентичны, нужно только повернуть физическую часть, чтобы совместить ее с вырезами и отверстиями в трубке на каждом конце. Мы могли бы покрасить его в цвет SS, но в итоге не обратили внимания на то, что на самом холодильнике он выглядит как есть в черном PLA.
Геометрия не идеальна, потому что на самом деле ее оказалось очень сложно перепроектировать и смоделировать с помощью только штангенциркуля. Возможно, он не оптимизирован для печати одним материалом, я не проверял его, но загрузил модель слиян��я, если вы хотите ее настроить. Я прошу, если вы найдете это полезным, хотите сделать ремикс и/или это сэкономит вам немного денег, пожертвуйте 5+ долларов, чтобы помочь финансировать мое время на моделирование и прототипирование. Спасибо!
