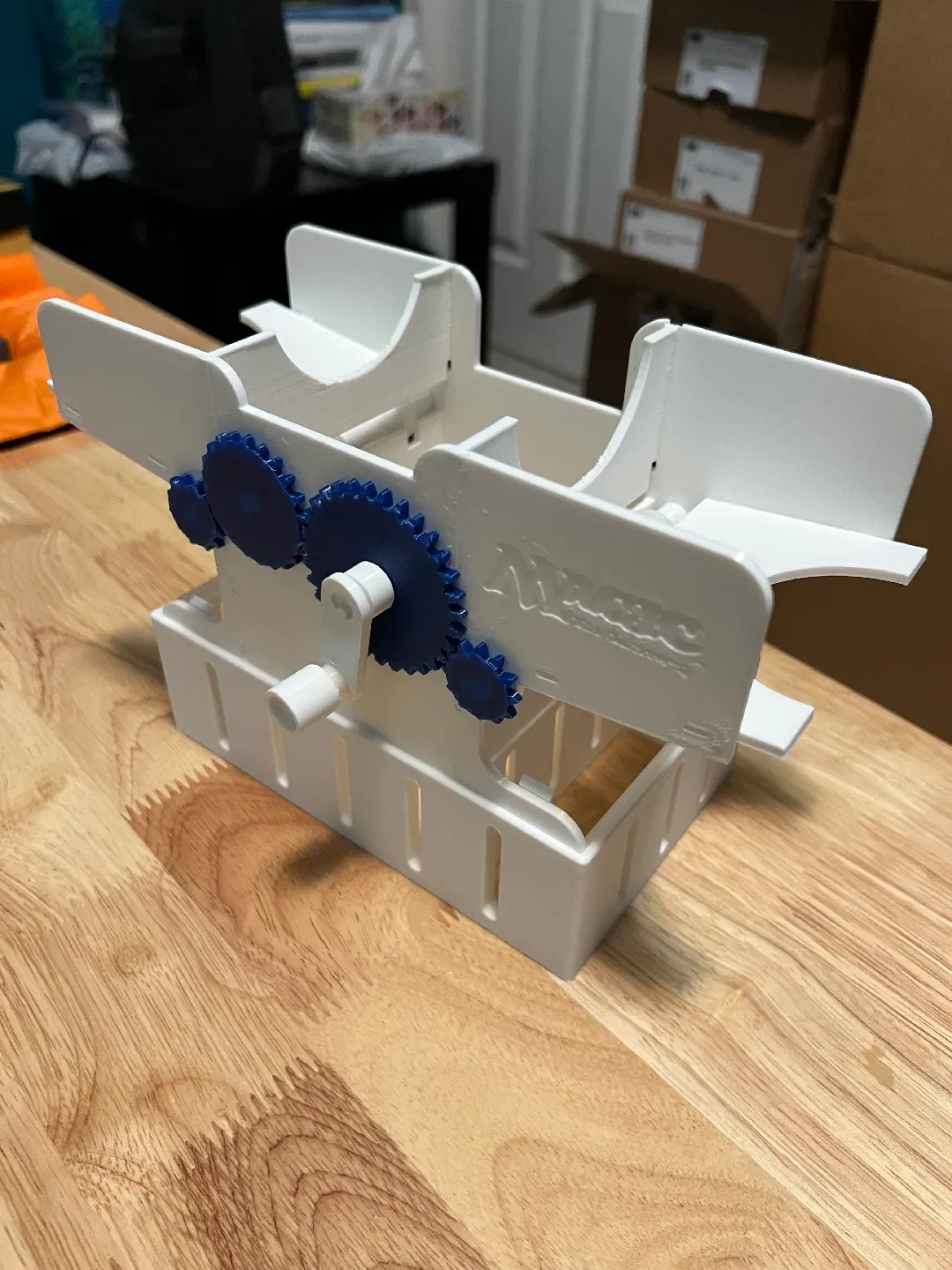

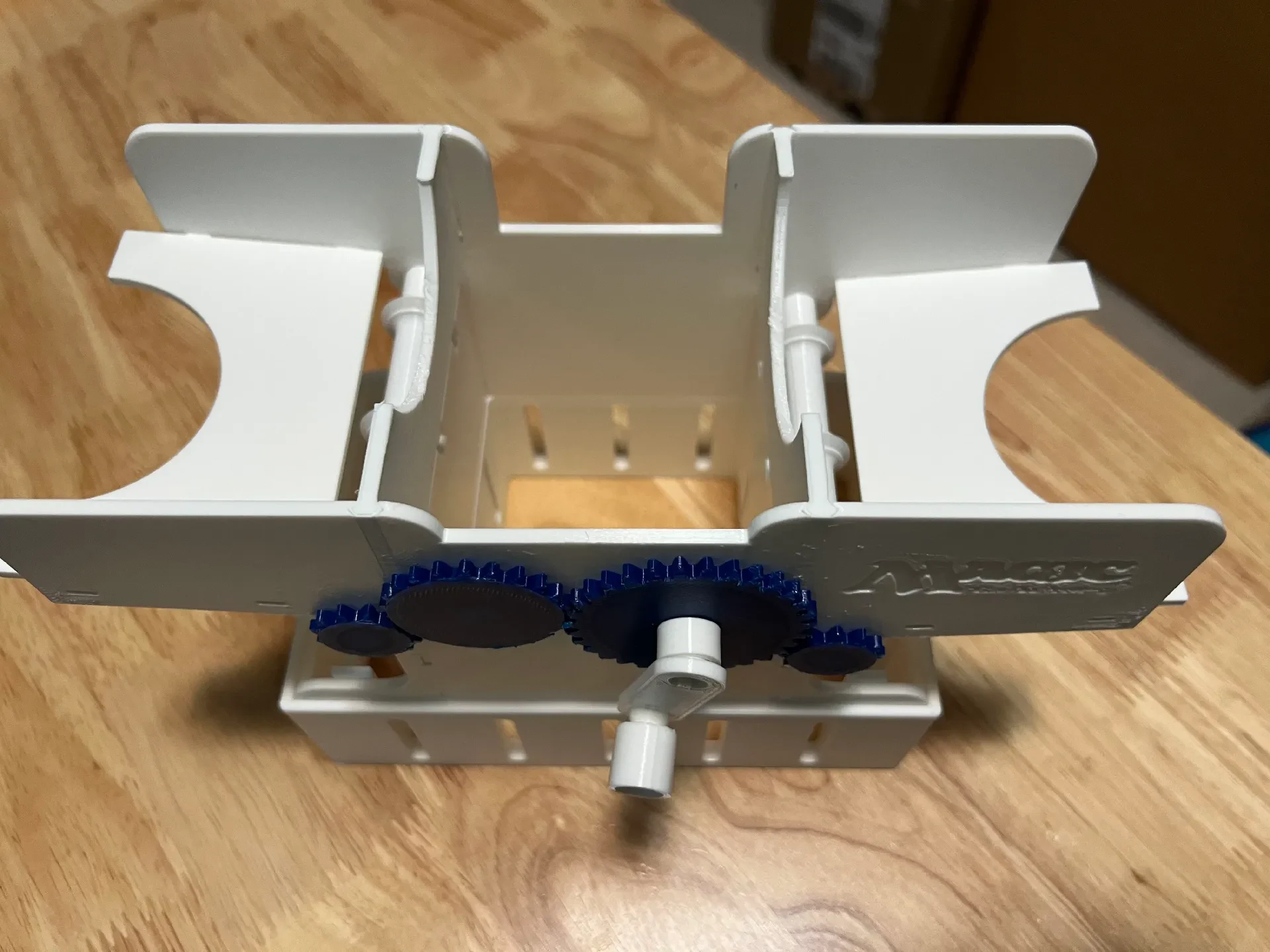

Card Shuffler для карт Magic The Gathering с двойными рук...

Перетасовывает карты Magic The Gathering с двойными рукавами.

Напечатано в 3DPrintingCanada PLA+ белого цвета, канадского производства, сопло 0,4 мм, высота слоя 0,2 мм.

Валы, которые я использовал, были сделаны для этих уплотнительных колец (на amazon.ca):

https://a.co/d/dgIRBcE: «Силиконовое уплотнительное кольцо uxcell, наружный диаметр 18 мм, внутренний диаметр 12 мм, ширина 3 мм, прокладка уплотнительных колец VMQ, белая, упаковка из 10 шт.»

ПРИМЕЧАНИЕ: существует 3 варианта валов:

MTG_Shuffler_Shaft_v2 — это переработанные валы с канавками для удержания уплотнительных колец (ссылка на Amazon выше). Если вы их распечатаете, не печатайте валы из файла card.shuffler.v3mrb-parts.3mf (щелкните правой кнопкой мыши по ним и снимите флажок «Пригодно для печати»), а также из файла card.shuffler.shaft.rubber-band.3mf.

если вы используете маленькие резинки, распечатайте файл card.shuffler.shaft.rubber-band.3mf (размер которого изменен по сравнению с предыдущей моделью).

наконец, валы в card.shuffler.v3mrb-parts.3mf не имеют канавок и могут быть окунаны в пластилин или использоваться с U-образными уплотнениями, которые оборачиваются вокруг «диска».

Мне было удобнее в Fusion360, поэтому я использовал его для измененного вала (вариант с уплотнительным кольцом). Я загрузил файл .f3d, поэтому, если вы хотите адаптировать его к другим шайбам или сделать модель из пластика, не стесняйтесь это делать. Вокруг основани�� необходимы вспомогательные диски для стабилизации отпечатка (печатайте их вертикально) и/или используйте органические опоры, чтобы облегчить работу с нижней стороной канавок уплотнительного кольца.

Описания файлов слайсера:

card.shuffler.v3mrb-front-2.3mf

Это передняя пластина, на которой расположены шестерни. В комплект входит логотип MTG, выбитый на пластине.

card.shuffler.v3mrb-front-2-2c.3mf

Это передняя панель с логотипом MTG отдельного цвета (лицевой стороной вниз). Используйте MMU, или при ручной замене нитей толщина составляет всего 2 слоя, поэтому вам придется менять нити только дважды. Поскольку он состоит всего из двух слоев, лучше всего он смотрится с темными буквами на более светлой передней панели.

care.shuffler.v3mrb-перед-зад.3mf

Сюда входит пере��няя панель (без логотипа MTG) и задняя панель. Распечатайте только заднюю пластину, если вам нужна передняя пластина с логотипом.

card.shuffler.v3mrb-plates2.3mf

Это 6 пластин, которые устанавливаются между передней и задней пластинами. Прорези для колес вала расположены на одинаковом расстоянии друг от друга на расстоянии 25 мм.

card.shuffler.v3mrb-parts.3mf

Валы, шестерни, рукоятка и валы шестерен. Два главных вала (высокие) имеют три диска с плоскими краями, предназначенные для U-образных уплотнительных колец или пласти-дипа.

card.shuffler.shaft.rubber-band.3mf

Альтернативная версия валов с резиновой лентой на дисках.

MTG_Shuffler_Shaft_v2.3mf

Перепроектирование валов шафлёров, соответствующих уплотнительным кольцам, указанным в списке д��талей. Печатает с подставками.

MTG_Shuffler_Shaft_60deg.stl — та же версия, но с фаской под углом 60 градусов вместо скругления — следует печатать без опор.

MTG_Shuffler_Shaft_45deg.stl — та же версия, но с фаской под углом 45 градусов вместо скругления — следует печатать без опор, но могут не очищаться прорези в боковой пластине. Я не пробовал. Но вы ��ожете подрезать прорези пластин по размеру.

card.shuffler.v3mrb-wheels.3mf

Шестерни шафлера отделены от остальных частей.

spacer-for-hand-crank-v3-card-shuffler.3mf

Я добавил это в дизайн, чтобы ручка лучше прилегала к рукоятке.

Card-Shuffler-Base.3mf

Высокое основание, увеличивающее высоту, позволяет разместить 200 карточек с двойными рукавами.

Card-Shuffler-ShortBase.3mf

Более короткое основание, которое добавляет достаточную высоту для большинства колод и помогает предотвратить застревание высокого основания, из-за которого карты могут перевернуться при падении.

Изменения

** 24 декабря 2024 г. — обновлено с учетом изменений, запрошенных @Drakorex.

защелки имеют высоту на 0,1 мм и толщину 3 мм, что делает их более надежными.

добавлена «короткая» база для карт MTG с одним рукавом

добавлен измененный размер «вала с резинкой» от gnomon (https://www.printables.com/model/855864-rubber-band-shaft-for-card-shuffler/files)

Я заменил файл «колеса» обновленной версией, в которой нет измерительного диска, который мешает зубьям и делает их слишком толстыми.

** 4 января 2025 г. — заменены файлы модели «спереди назад» и файлы gcode на файлы resi.
