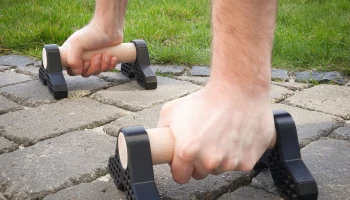

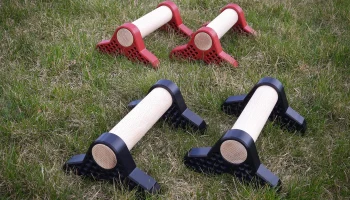

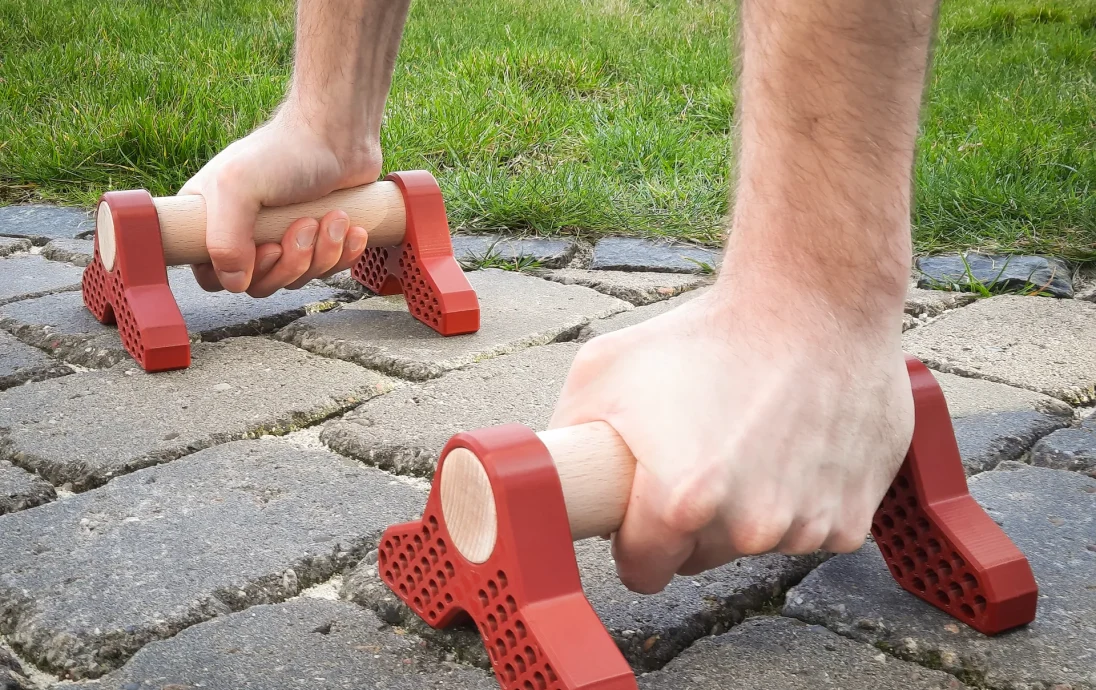

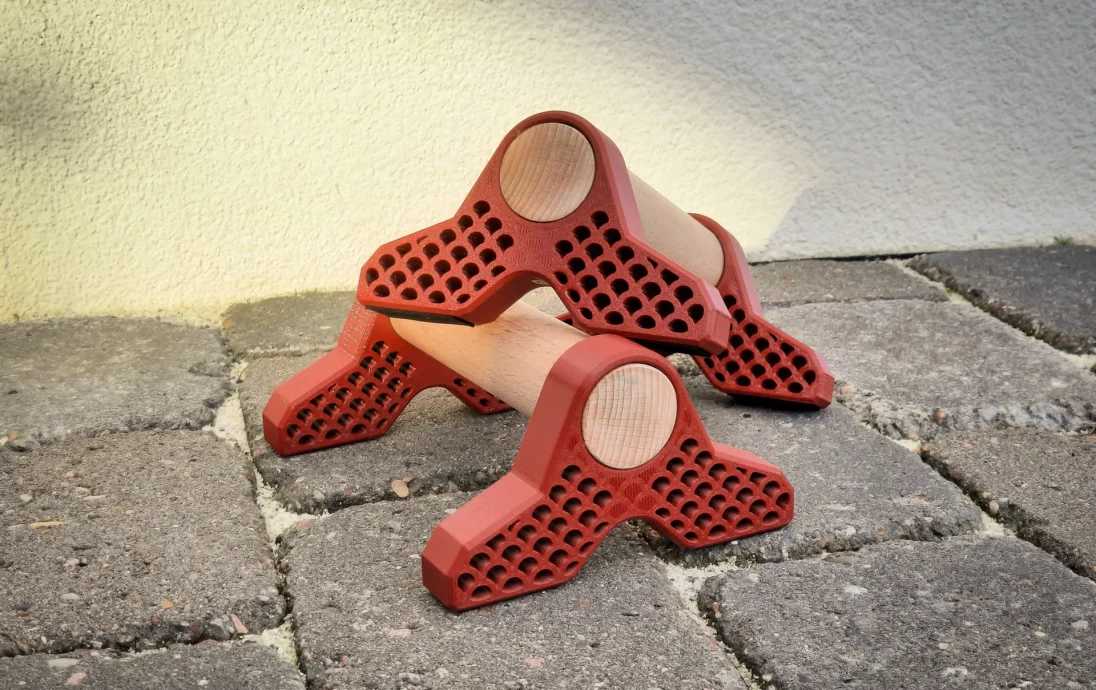

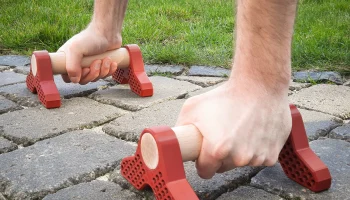

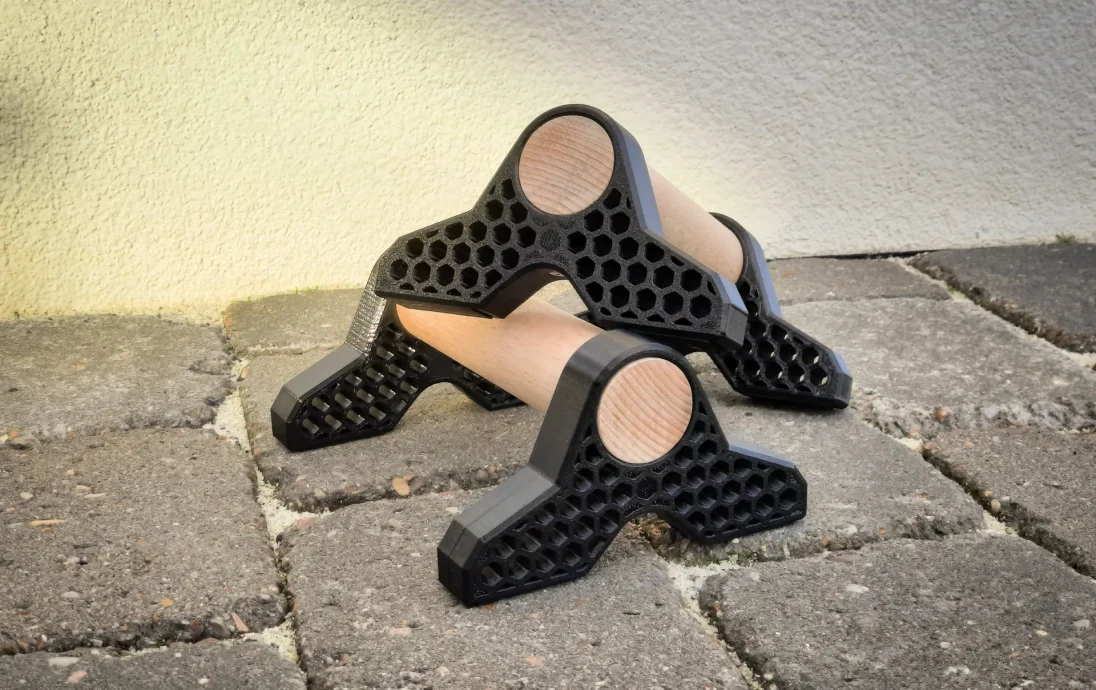

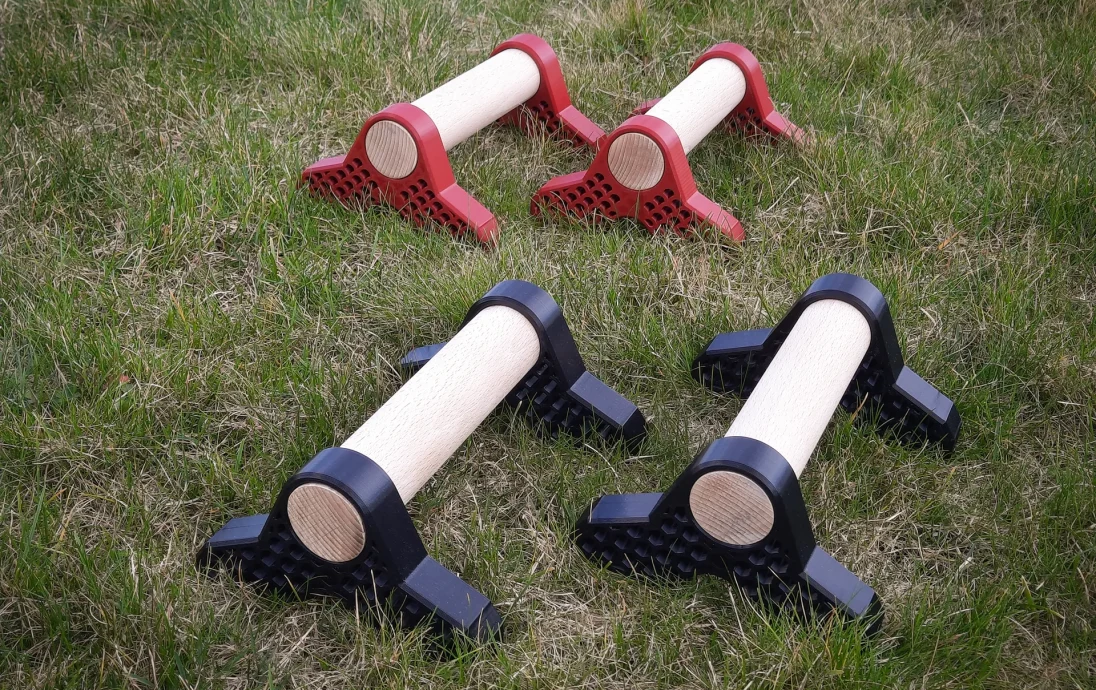

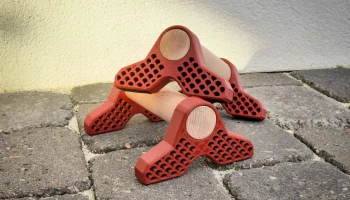

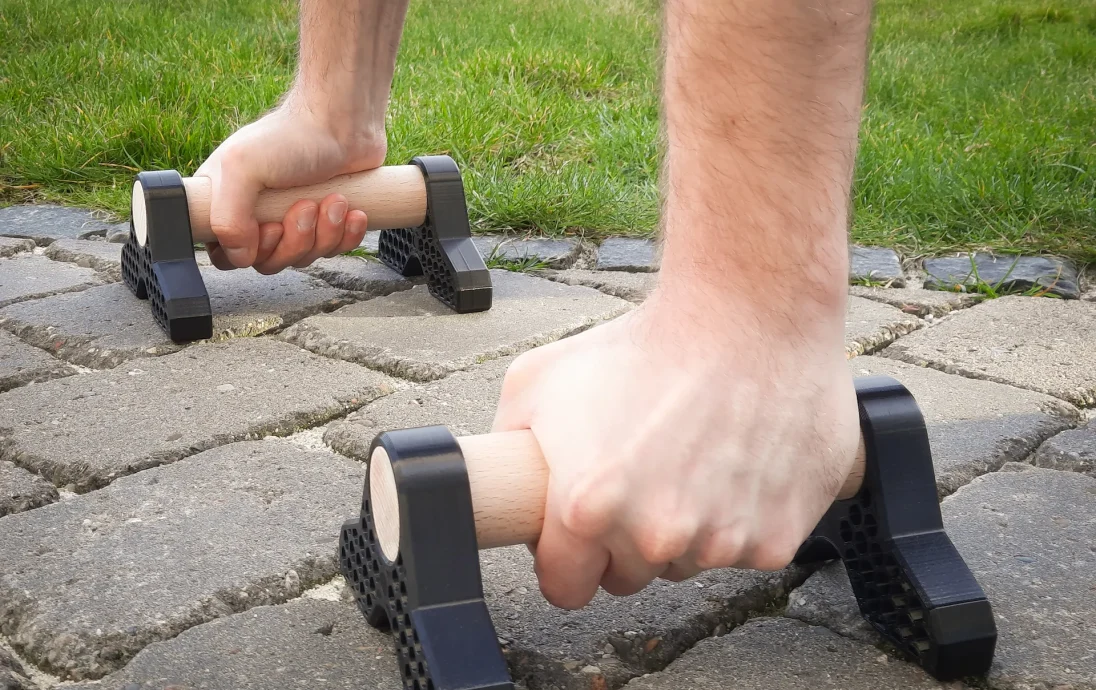

CP-1 - параллелепипеды, напечатанные на 3D-принтере

Я хотел меньшие и более компактные параллелеты. Я пробовал разные дизайны и в итоге остановился на этом, также имея в виду идею настроить передние стороны по своему усмотрению, сделать их своими.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Настройки печати:

Я использую Prusa MK3.9 с соплом 0,6 (ширина каймы оптимизирована для этого диаметра), но подойдет любой размер сопла!

PLA работает, но на всякий случай рекомендуется использовать PETG!

0,32 СТРУКТУРНЫЙ, возможна и меньшая высота слоя :)

15-20% сотовый наполнитель

2 по периметру, 3 для дополнительной прочности

Время печати на стенде ~2,5 часа при таких настройках.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Список запчастей:
~100 г на подставку (всего ~400 г) в зависимости от рисунка
4 шурупа 4x50
2 деревянных стержня по 20 см (необходимый диаметр 40 мм)
4 противоскользящие накладки (10 x 20 мм)

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Инструкции:

Сборка довольно проста, вот рекомендуемая инструкция.

1. Шаг:

Вы отрезаете два куска деревянного дюбеля (диаметром 40 мм) до рекомендуемой длины 20 см. Но при желании вы также можете укоротить или удлинить длину.

2. Шаг:

Наденьте обе напечатанные на 3D-принтере детали на планку и положите параллелет на бок, чтобы обе напечатанные подставки могли правильно выровняться.

Если перекладина не подходит, отшлифуйте ее по размеру или отшлифуйте внутреннюю часть стоек по размеру перекладины. Я разработал их с дополнительным материалом внутри, который можно легко отшлифовать.

3. Шаг:

Этот шаг не обязателен, но может помочь вкрутить шурупы позже, так как дерево может расколоться. Поэтому предварительно просверлите отверстия сверлом диаметром 3 мм.

4. Шаг:

Вам все равно следует убедиться, что напечатанные на 3D-принтере стойки выровнены правильно, чтобы параллелетта не опрокинулась позже. Теперь возьмите шурупы 4x35 и прикрутите стойки на место.

БУДЬТЕ ОСТОРОЖНЫ, не затягивайте их слишком быстро или слишком сильно: 3D-отпечаток может треснуть или расколоться. Просто убедитесь, что винт хорошо сидит в потайном отверстии!

5. Шаг:

Последний шаг :) Приобретите противоскользящие накладки. Я настоятельно рекомендую их, поскольку детали, напечатанные на 3D-принтере, довольно скользкие на полу. Кроме того, они выравнивают перекос ножек, если они установлены не идеально ровно.

Вырежьте их размером 20х10 мм и приклейте на место.

Теперь вы готовы к работе!!

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Для экспертов:
Вы можете добавить свой дизайн, но имейте в виду, что он должен быть прочным и долговечным, чтобы выдерживать ваш вес во время тренировки!

В файлах сборки вы загружаете пустую версию и файл .dxf для рекомендуемой внешней границы вашего узора, а также расстояние вокруг отверстия для винта. Импортируйте оба в выбранную вами программу и приступайте к проектированию. В этом случае вы можете использовать мои проекты для справки.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

Дайте мне знать, что вы думаете об этом проекте, и если у вас есть идеи по шаблонам, которые я должен добавить! Удачной печати и обучения :)
