Боковое крепление катушки Ender 3 V3 SE и Ender 3 V3 KE.....

Благодаря этому моду для вашего Ender 3 V3 SE или Ender 3 V3 KE вы можете разместить нить на боковой стороне принтера либо с помощью мода @Tchaarm_1553187, либо даже с помощью сушилки или переносного держателя катушки.

Если вы ищете мод, включающий датчик накаливания для вашего Ender 3 V3 KE, вы можете использовать другой мой дизайн.

Модели предназначены для печати без подставок, с учетом допусков конструкции. Обратите внимание: если ваш принтер не имеет хорошо откалиброванных допусков, отверстия могут различаться.

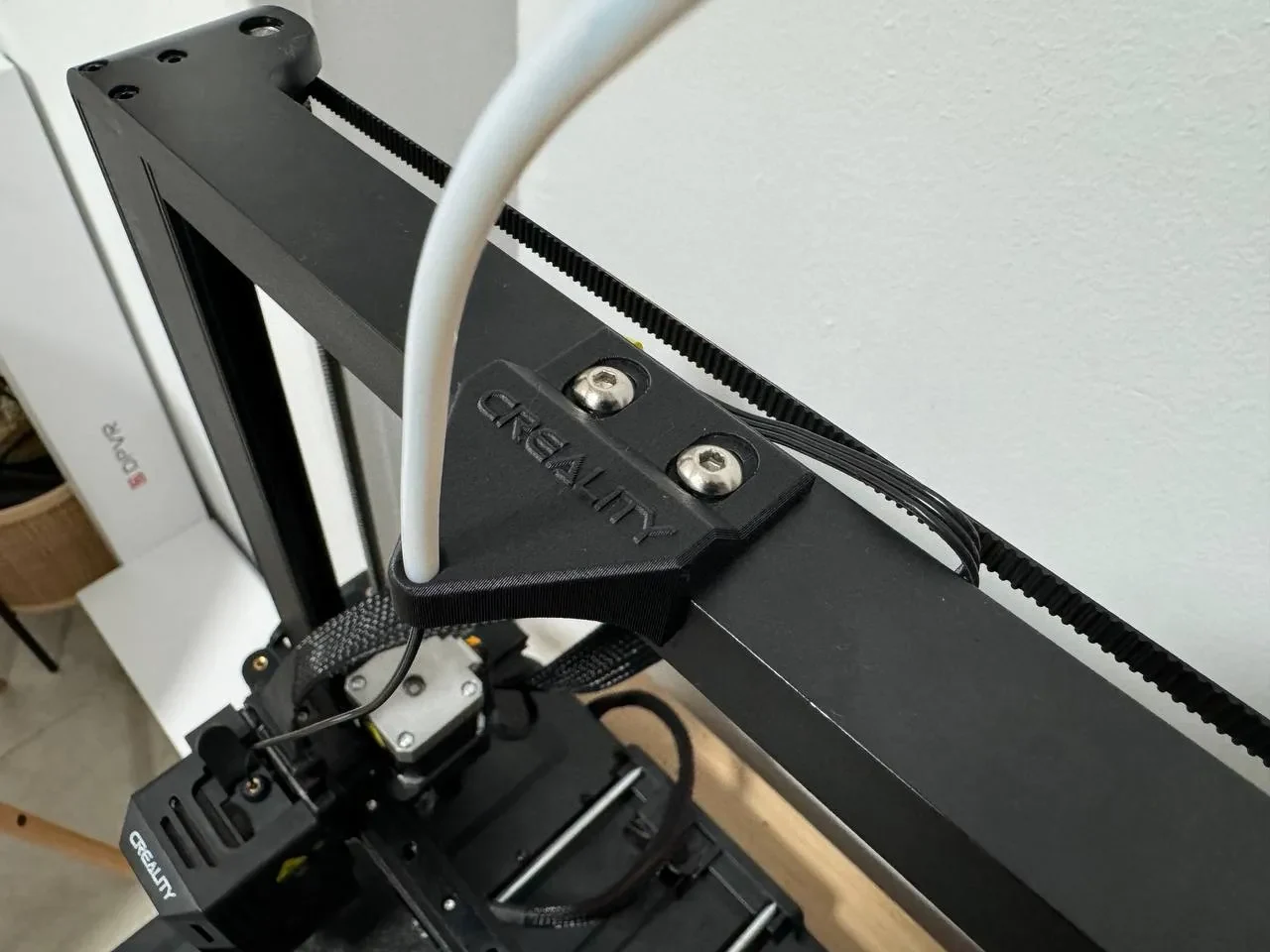

Мод состоит из 2-х модулей; первый расположен прямо там, где установлен официальный держатель катушки Creality. Вам просто нужно выкрутить винты и вставить их в этот мод, поместив его вместе с 4-миллиметровой трубкой из ПТФЭ.

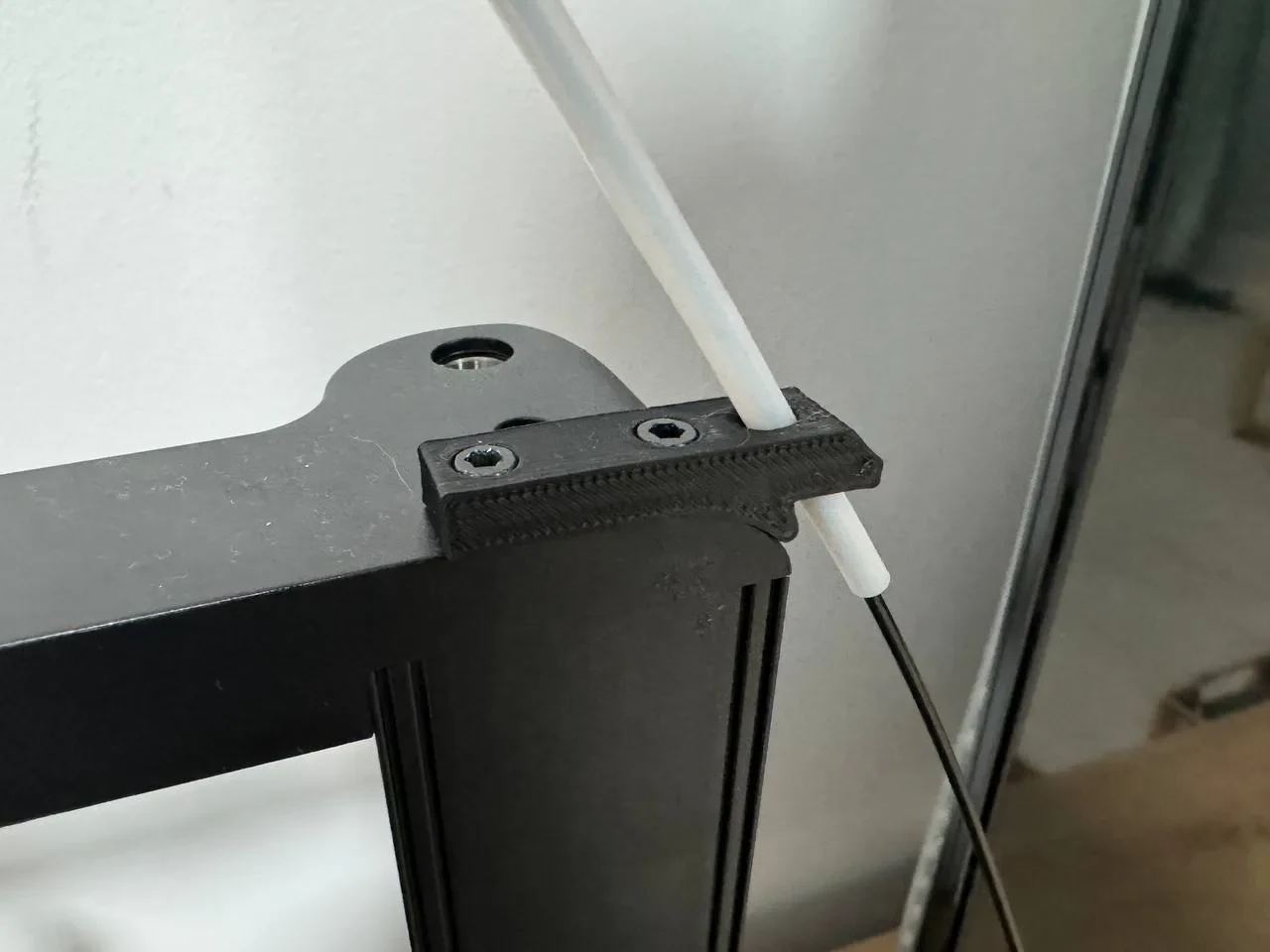

На правом или левом конце вам нужно будет разместить другую часть мода, в которую также следует вставить 4-миллиметровую трубку из ПТФЭ, образуя дугу, достаточно выражен��ую, чтобы нить накала могла плавно скользить по ней.

Необходимо использовать трубку из ПТФЭ, иначе из-за трения нить может скользить не так плавно, как хотелось бы.

Вам просто нужно добавить тефлоновую трубку диаметром 4 мм, достаточную длину, чтобы покрыть обе части мода. Используемые винты такие же, как те, которые идут в комплекте с принтером.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ:

ПОДГОТОВКА

Загрузите файлы STL и загрузите их в предпочитаемый вами слайсер. Разложите их на печатной платформе. Центральный мод не нуждается в опорах; вам следует расположить его с одной стороны, чтобы распечатать таким образом.

Файлы 3MF предварительно настроены с правильным положением. Просто откройте их двойным щелчком мыши, и ваш слайсер откроется с настройками по умолчанию.

РАЗМЕЩЕНИЕ ЧАСТЕЙ

Выключите принтер.
Удалите два винта из официального держателя Creality Ender 3 V3 SE или KE сверху.
Открутите датчик накаливания (осторожно с маленьким подшипником) в случае КЕ.
Удалите два винта с той стороны, где вы хотите разместить переходник трубки из ПТФЭ.

ВЫРАВНИВАЙТЕ МОДЫ И ВВЕРТЯЙТЕ

Вы можете использовать те же винты, которые идут в комплекте с принтером.
Прикрутите весь мод к датчику, используя два оригинальных винта в верхней части оси X.
Вставьте винты в боковой мод и закрутите их, чтобы закрепить его.

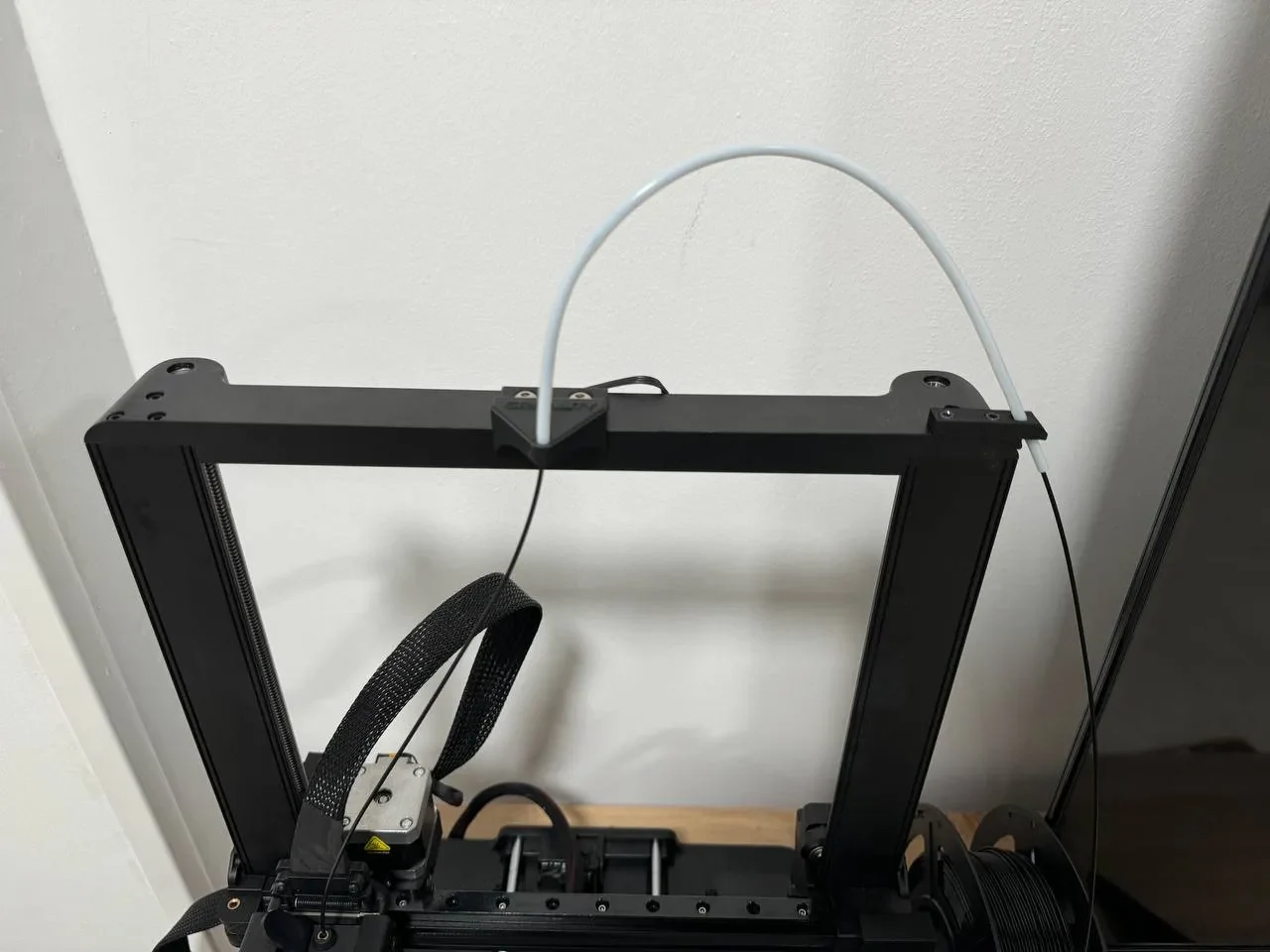

Установите трубку из ПТФЭ, сделав изгиб для облегчения прохождения нити.

ВКЛЮЧИТЬ

Включите принтер и наслаждайтесь более плавной печатью с меньшими колебаниями.
