Хранилище для сортировки монет

Подробные инструкции по сборке смотрите в моем видео на YouTube:

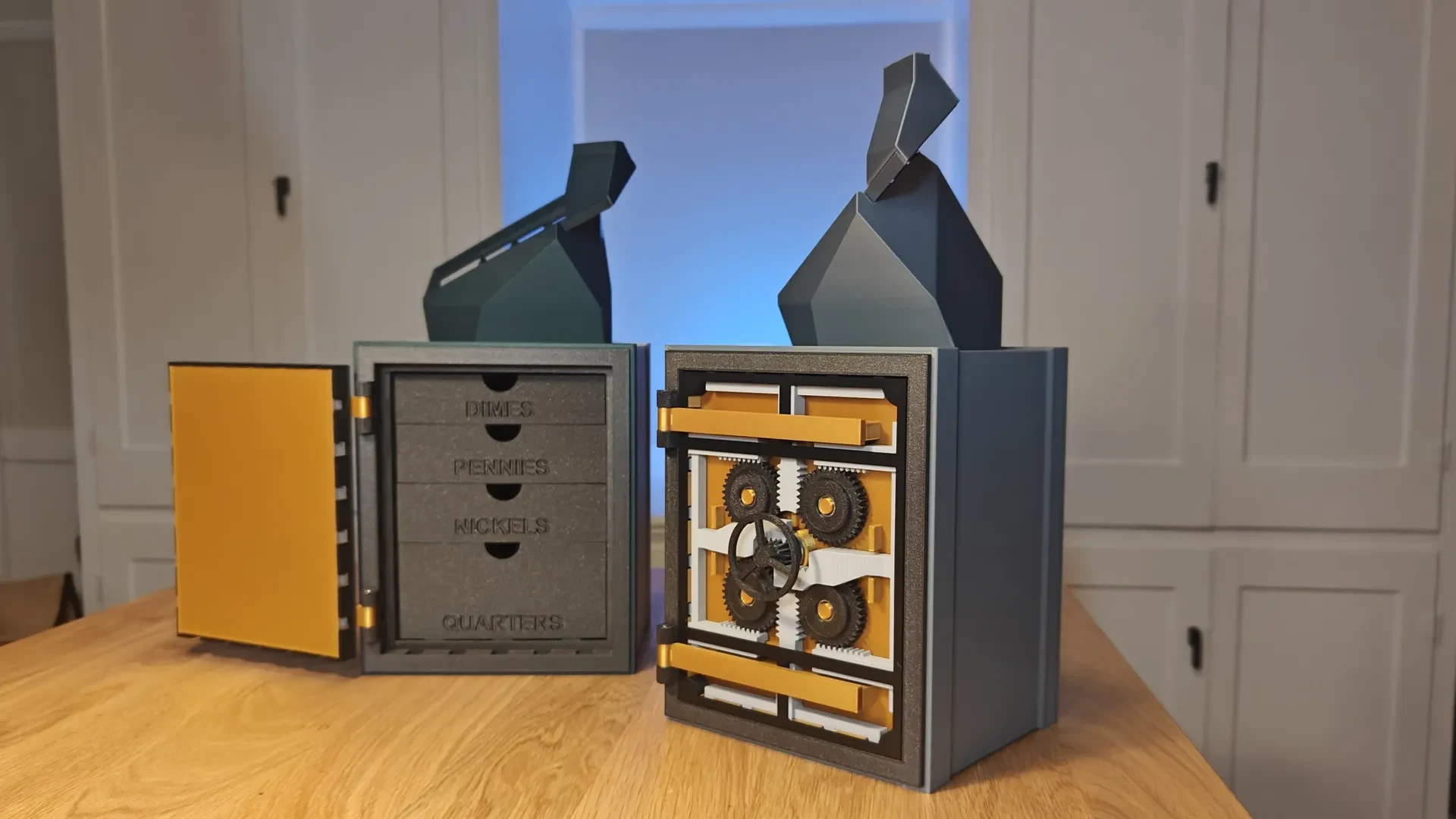

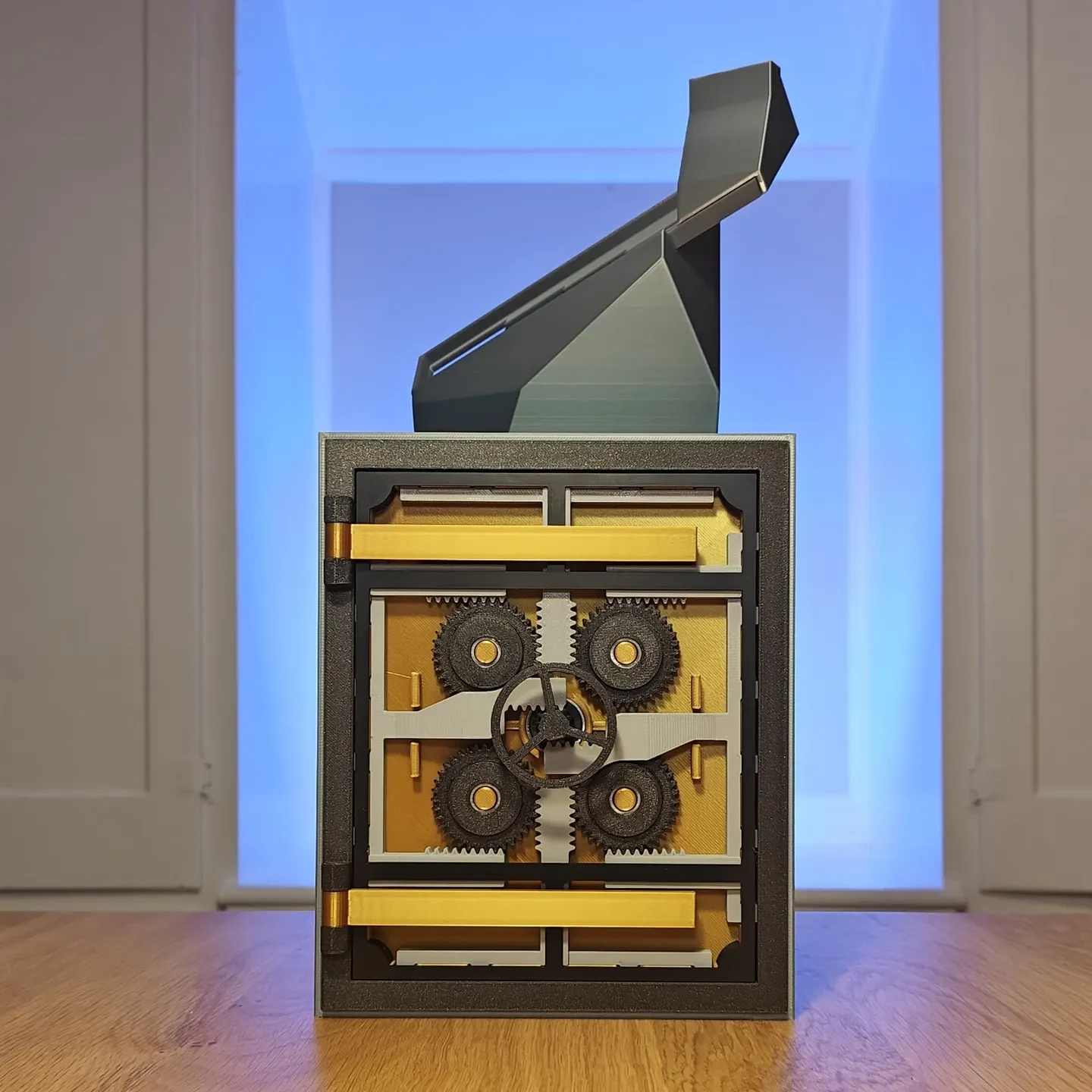

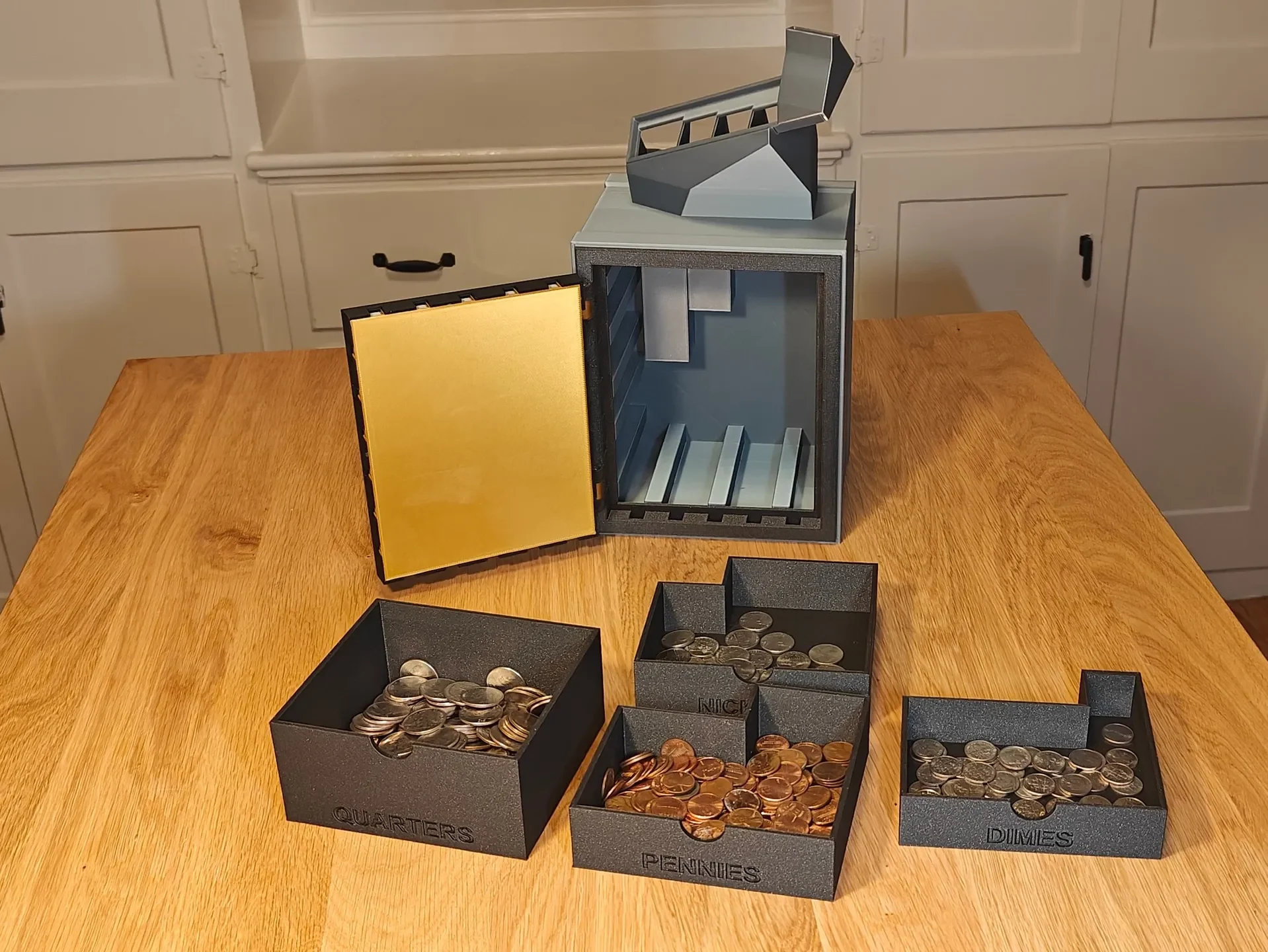

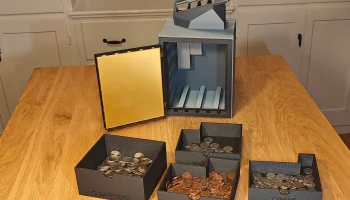

Этот сортировщик монет соединен с ящиком для хранения с отдельными лотками для каждого типа монет, закрепленными за дверью хранилища. Помимо деталей, напечатанных на 3D-принтере, вам понадобится:

5 подшипников — внешний диаметр 22 мм, внутренний диаметр 8 мм, высота 7 мм.
2 металлических дюбеля длиной 30 мм и диаметром 5 мм.
Примечание. При желании дюбели также можно распечатать на 3D-принтере (спасибо, Ри).

ПРИМЕЧАНИЕ. Это только для американской валюты.

ОБНОВЛЕНИЕ: 6 декабря.

Благодаря Волкеру существует фантастический ремикс этого дизайна, который работает с евромонетами. Пожалуйста, воспользуйтесь этой ссылкой, чтобы найти и загрузить (и оценить 5 звезд!):

https://www.printables.com/model/671175-euro-coin-sorting-vault

Эта модель решает все сложности адаптации сортировщика монет, изначально рассчитанного на 4 монеты, для работы с 8, и соответствует характеру оригинальной модели. Волкер проделал фантастическую работу над этим дизайном, и он заслуживает огромной похвалы.

Спасибо, Волкер. Очень молодец!!!!

ОБНОВЛЕНИЕ: 29 ноября.

Я ПОТРЯСЕН ответом — спасибо всем за потрясающую поддержку!

Я начал работу над версией для евро, но, учитывая тот факт, что нужно сортировать больше типов монет, потребуется более масштабный редизайн, чем я ожидал. (Было бы легко спроектировать другую валюту, используя всего 4 монеты, но большее количество монет создает проблемы при проектировании).

Как только версия для евро будет готова, будет намного проще адаптироваться к другим валютам с помощью 5-8 монет, и я смогу относительно легко выпускать версии для множества валют.

Кроме того, я получил несколько запросов на публикацию версии без сортировщика монет, чтобы ее можно было использовать как простую коробку с дверцей хранилища. Я только что загрузил файлы для простой коробки в новую папку с креативным названием «Обычная коробка (без сортировщика монет)».

Состоит из 2-х частей: сама коробка и нижняя панель. Нижняя панель необязательна, но я рекомендую вам ее использовать. Нижняя панель предназначена для создания небольшого кармана в нижней части коробки, который можно заполнить разными материалами (я использовал случайные металлические детали из других проектов), а дополнительный вес помогает сбалансировать всю вещь, когда дверь открыта. Если вы решите опустить нижнюю панель, веса двери будет достаточно, чтобы опрокинуть коробку, когда дверь открыта (эту проблему также можно смягчить, поместив в коробку вещи, но если вы хотит��, чтобы коробка стояла прямо, пока она пуста, вам нужно будет добавить вес к основанию).

Наконец, я загрузил модель хранилища для сортировки монет в форматах .3mf и .f3d, чтобы каждый мог вносить изменения, если вам так хочется. Я спроектировал это в Fusion 360, хотя я не использую функции параметрического проектирования или историю проектирования, так что будьте осторожны. Если вам нужен другой формат файла, пришлите мне прямое сообщение, и я буду рад поделиться им.

Еще раз спасибо всем, кто откликнулся или прокомментировал. Я действительно потрясен всеми отзывами и очень рад, что люди во всем мире интересуются этим дизайном.

С уважением, Рокко
