Модульный кронштейн для монитора VESA 75 мм....

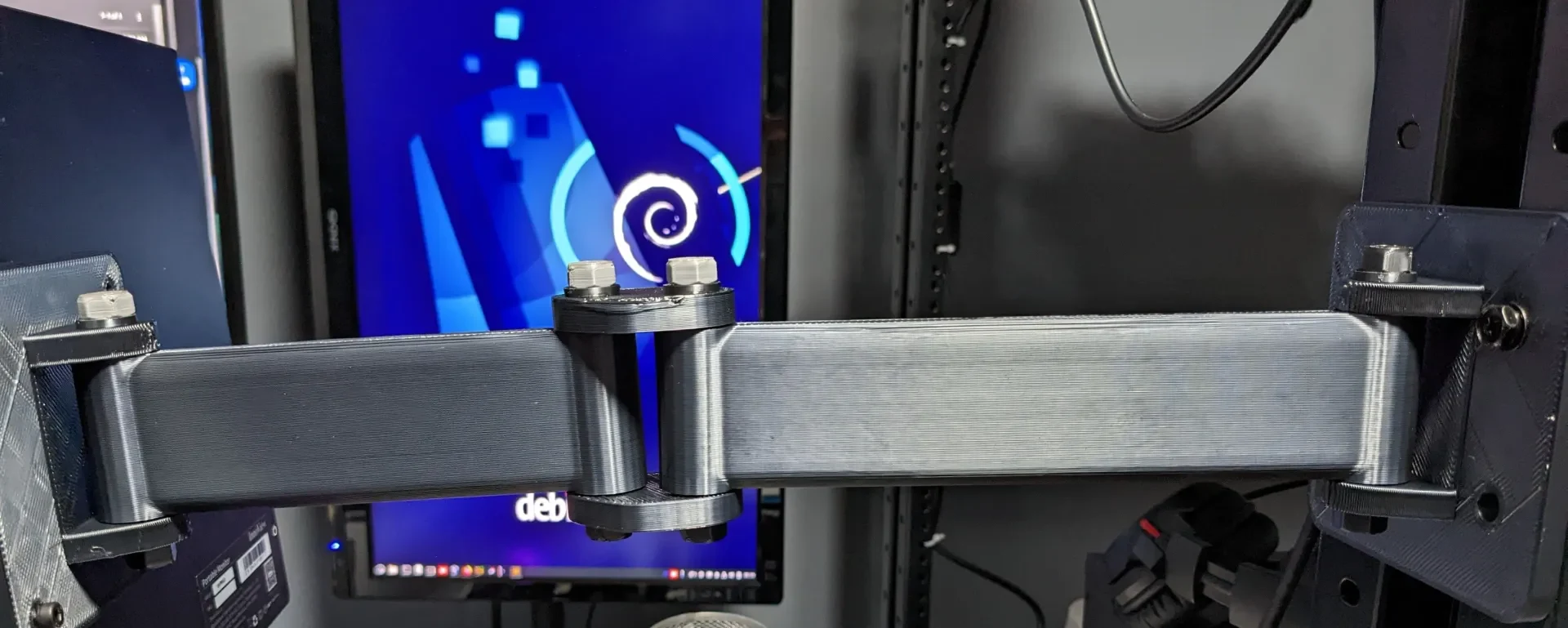

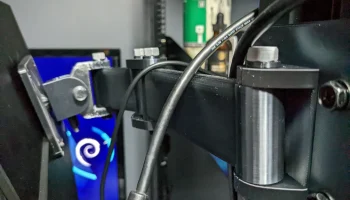

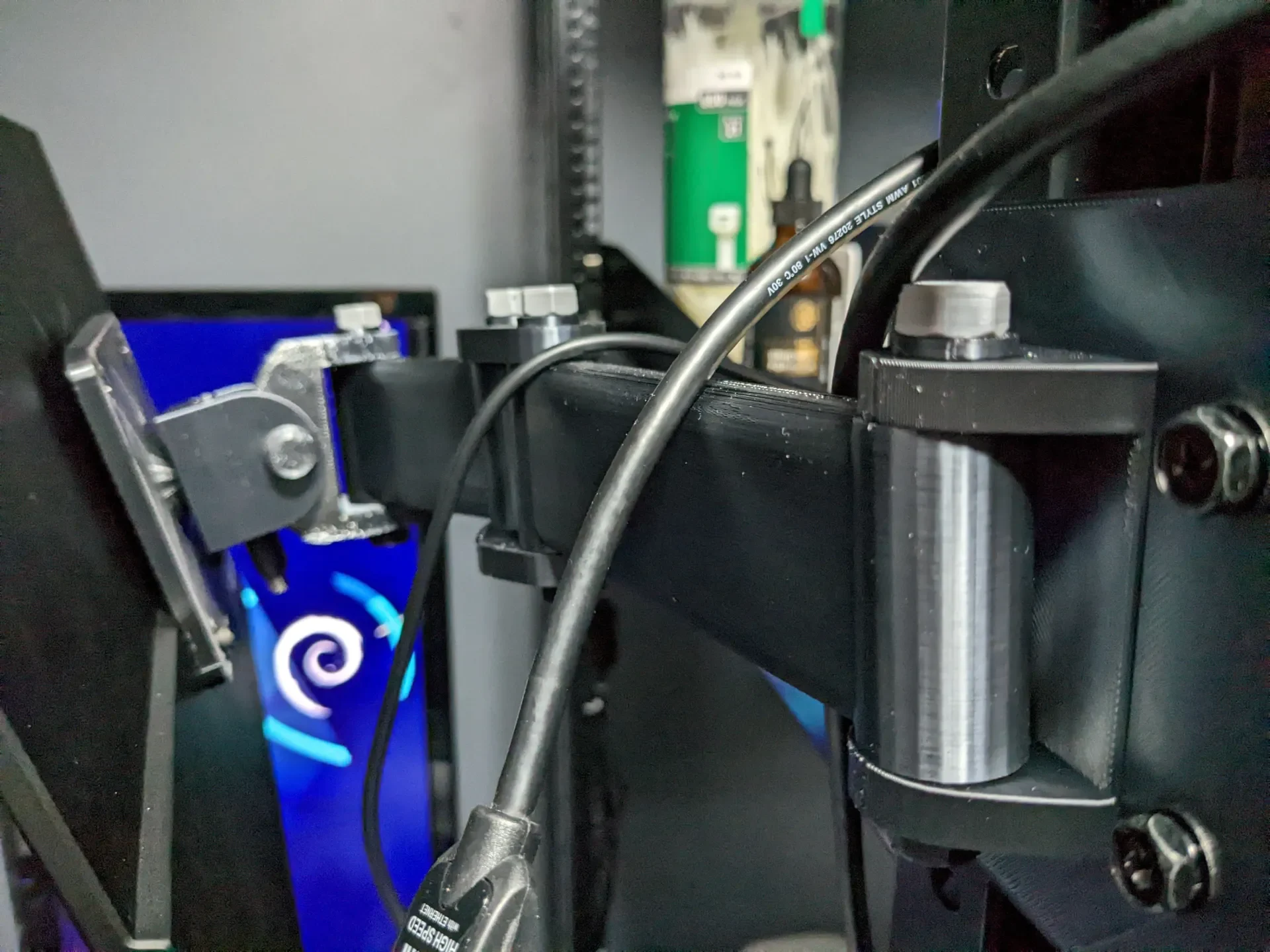

Мне нужен был кронштейн для монитора, который можно было бы прикрепить к раме серверной стойки Raising Electronics, и я не смог найти ничего специально созданного, поэтому надеюсь, что это поможет кому-то, кто хочет сделать то же самое.

Я начал с этой модели от stunner2211 на сайтеthingiverse и добавил напечатанные на 3D-принтере болты, гайки и шайбы.

Я также добавил еще одну пластину VESA, в которой не используются наклонные соединения, и монтажную пластину для рамы или стены серверной стойки.

Я включил болты для всех соединений, однако в зависимости от веса монитора, который вы планируете установить, я рекомендую использовать металлические болты вместо пластиковых. Я устанавливал только легкие мониторы Innoview, поэтому пластиковые шарнирные болты отлично подошли для моего случая использования. Я не рекомендую использовать ничего, кроме металла, для крепления кронштейна к монитору и монтажной пластины к стене или стойке.

Я напечатал их из PLA с заполнением 15 % для рычагов и 50 % для монтажных пластин. Я бы не стал экономить на заполнении монтажной пластины и использовал бы минимум 30%+.

Между креплением на трубу, настенным креплением, наклонной пластиной и пластиной VESA без наклона. Просто распечатайте пластины, соединения и рычаги, необходимые для вашего применения. Все должно быть модульным.

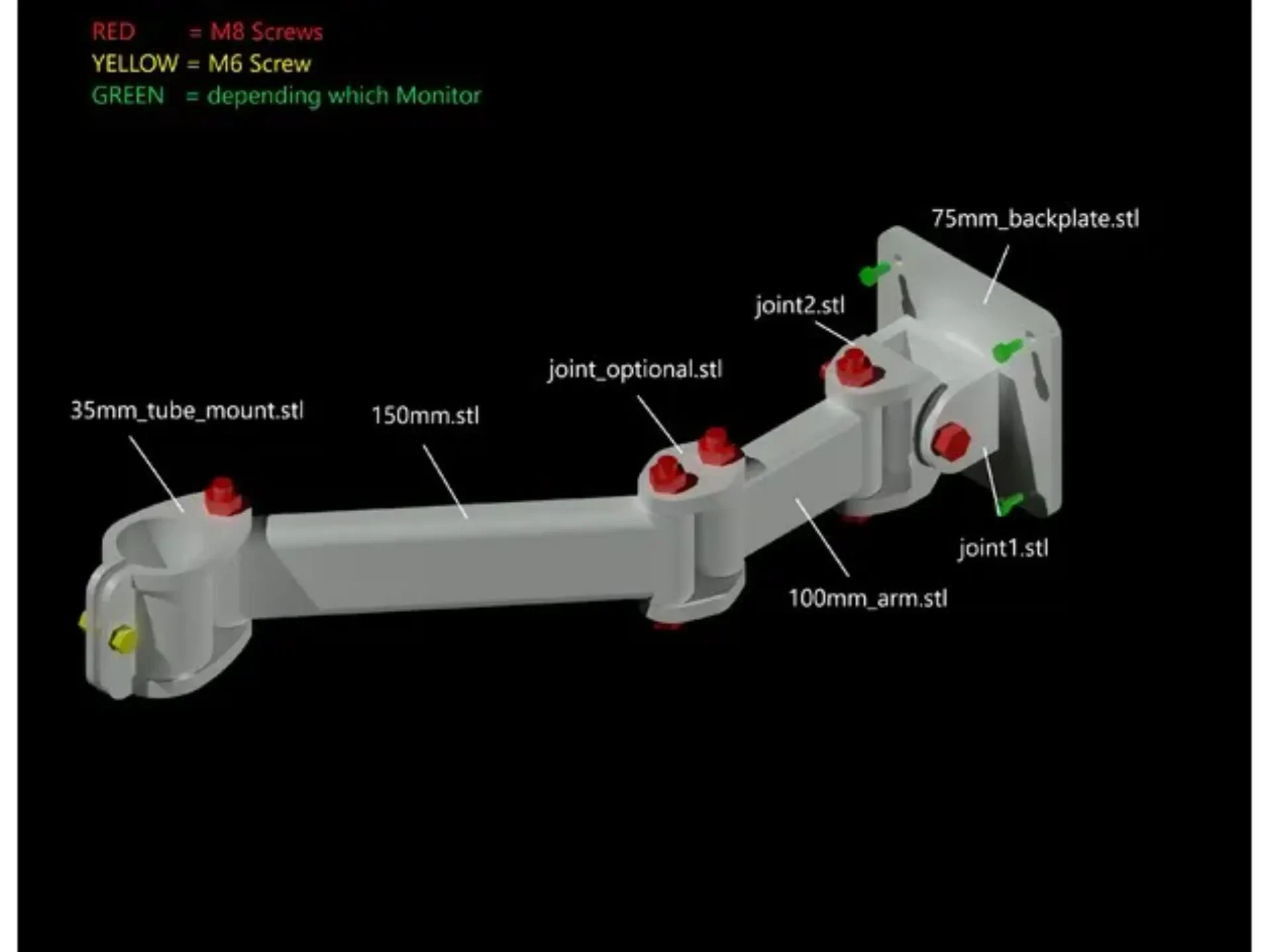

Для болтов:

M7 22 мм устанавливается между задней панелью 75 мм и шарниром1, если вы выбираете вариант наклона.

M7 57 мм устанавливается между соединением 1 и соединением 2 при использовании наклонных частей.

M7 67 мм предназначен для всех соединений рук, друг к другу, без наклонной пластины VESA и настенного крепления.

Помните, что эти болты пластиковые… Не затягивайте их слишком сильно и не перегружайте. Если сомневаетесь, используйте металл.
