Параметрический органайзер

Параметры
Этот чехол-органайзер полностью персонализируется. Вы можете изменить следующие параметры:

Ширина → внутренняя ширина корпуса
Длина → внутренняя длина корпуса
Высота → внутренняя высота дна корпуса
Длина делений → количество разделителей по длине
Ширина разделов → количество разделителей по ширине
Диаметр петли → диаметр оси для петель и фиксаторов
Допуск петли → немного больше диаметра петли.
Top Offset → дополнительная внутренняя высота верха. Общую высоту верха можно проверить по адресу «top_height».

Демонстрационные файлы

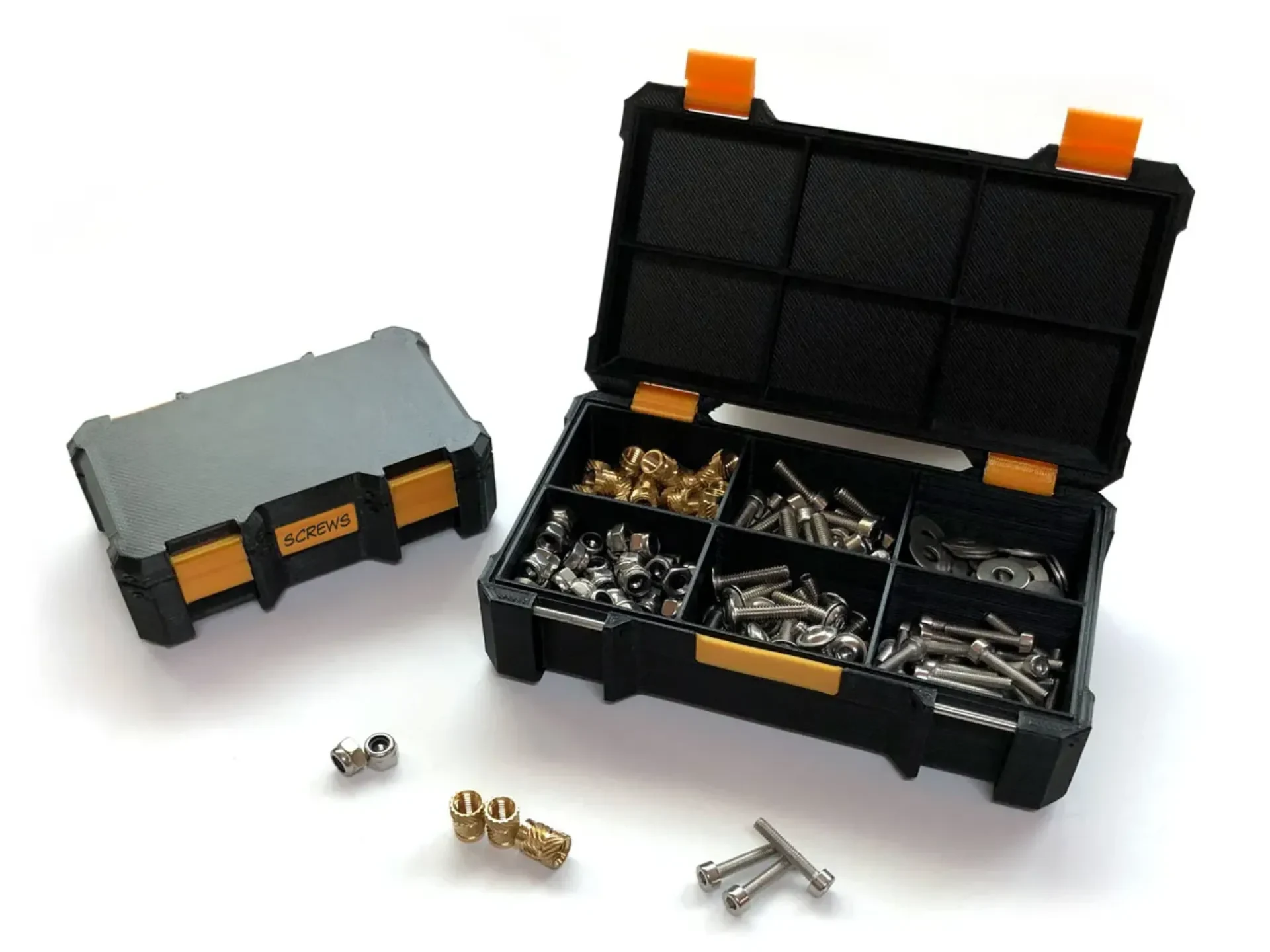

Загруженные мной образцы STL-файлов представляют собой корпус размером 120x60x25 мм с 6 отделениями и стальными сте��жнями толщиной 2 мм для петель и зажимов. В качестве оси я использовал заднюю часть заклепок.

Тестблок
В файле Fusion также есть тестовый блок. Благодаря этому вы можете проверить допуски оси, не распечатывая всю модель. Они должны держать бедра, не раскалывая слои. Отверстия в зажимах и петлях будут автоматически увеличены с помощью параметра «Допуск шарнира», поэтому они смогут свободно вращаться.

Отделы и отсеки
Вы можете добавить столько подразделений, сколько захотите в обоих направлениях. Или установите их в 0, чтобы получить корпус без отделений.

Этикетка
Также будет создана съемная метка, на которой можно будет написать маркер. Если вам не нужна эта метка, просто удалите две последние группы с временной шкалы в файле слияния. Это может понадобиться, если ваш футляр очень маленький, а этикетка слишком короткая.
