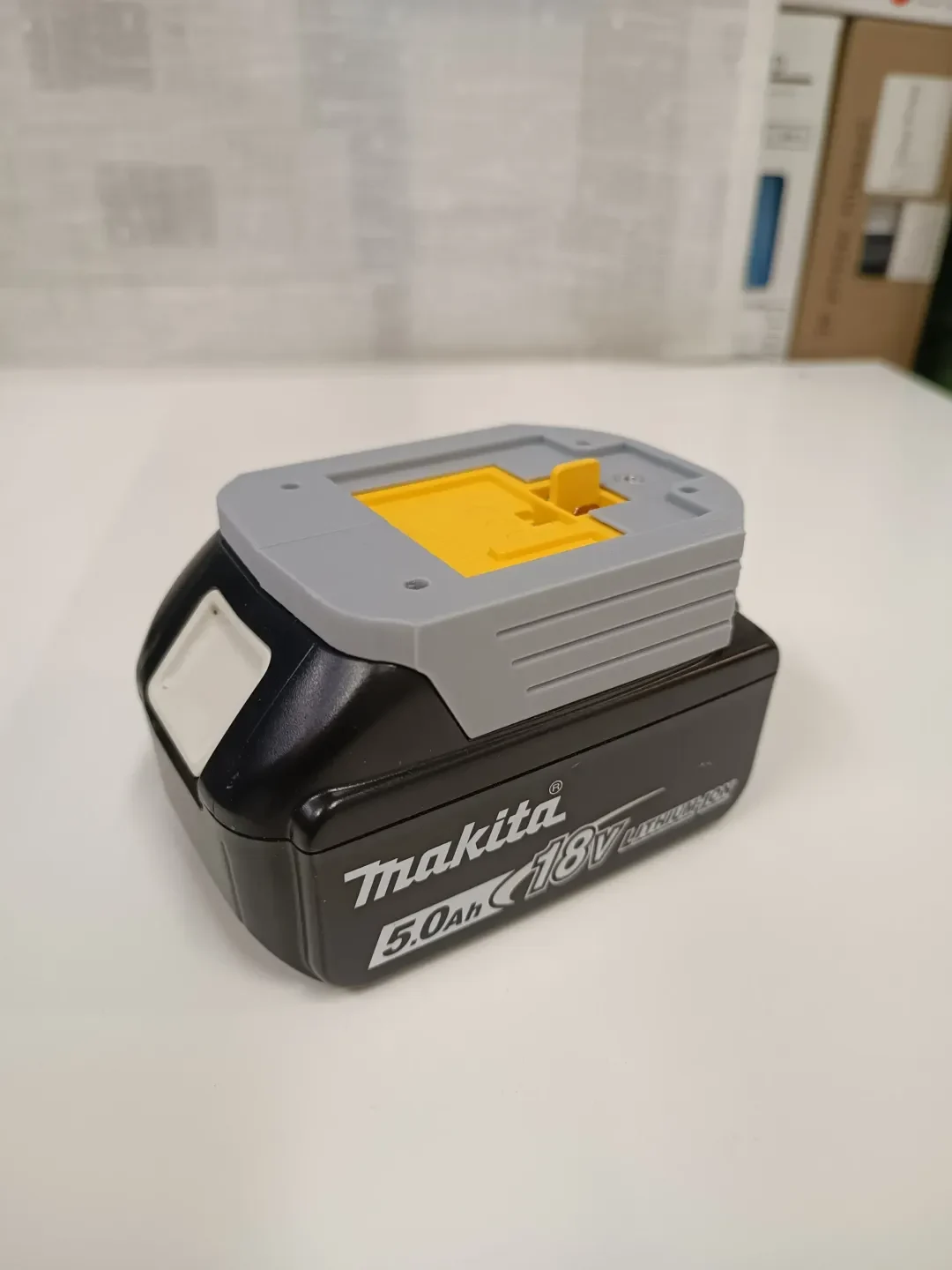

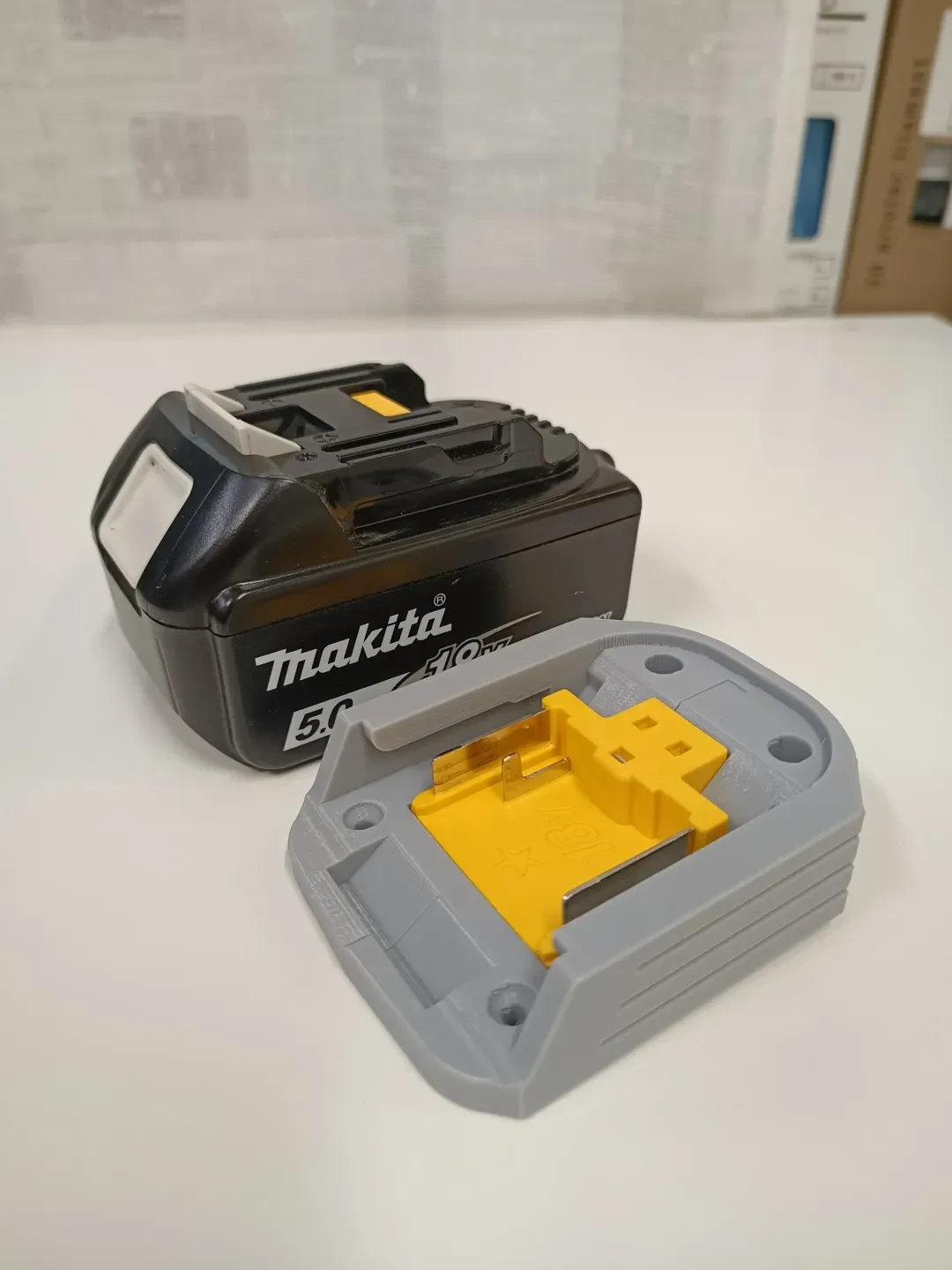

Адаптер аккумулятора Makita + XT60 + OBI

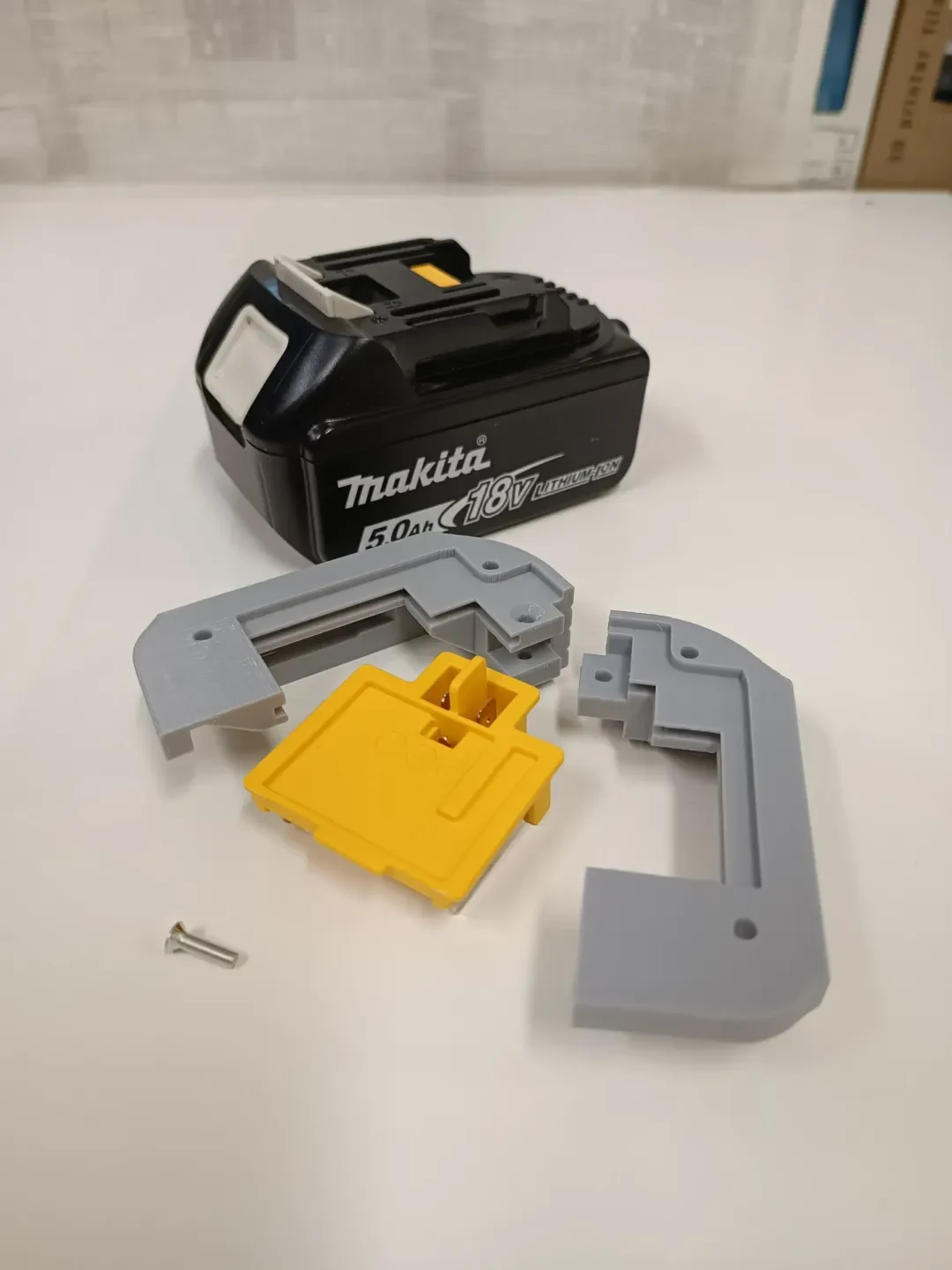

Детали ориентированы на печать без поддержки. Только кепка OBI 2 цвета не предназначена для печати.
Для этого потребуется 1 шт. M3x16 мм и оригинальный разъем 643852-2 (3,5 евро от Makita).
Файл Fusion360 можно использовать для изменения модели или импорта в другие проекты.
Добавлено:
Удлинители для выключателя 3А (10х15мм) и выключателя 6А (21х15мм).
Новый файл F360 с увеличенными допусками для печати PETG.

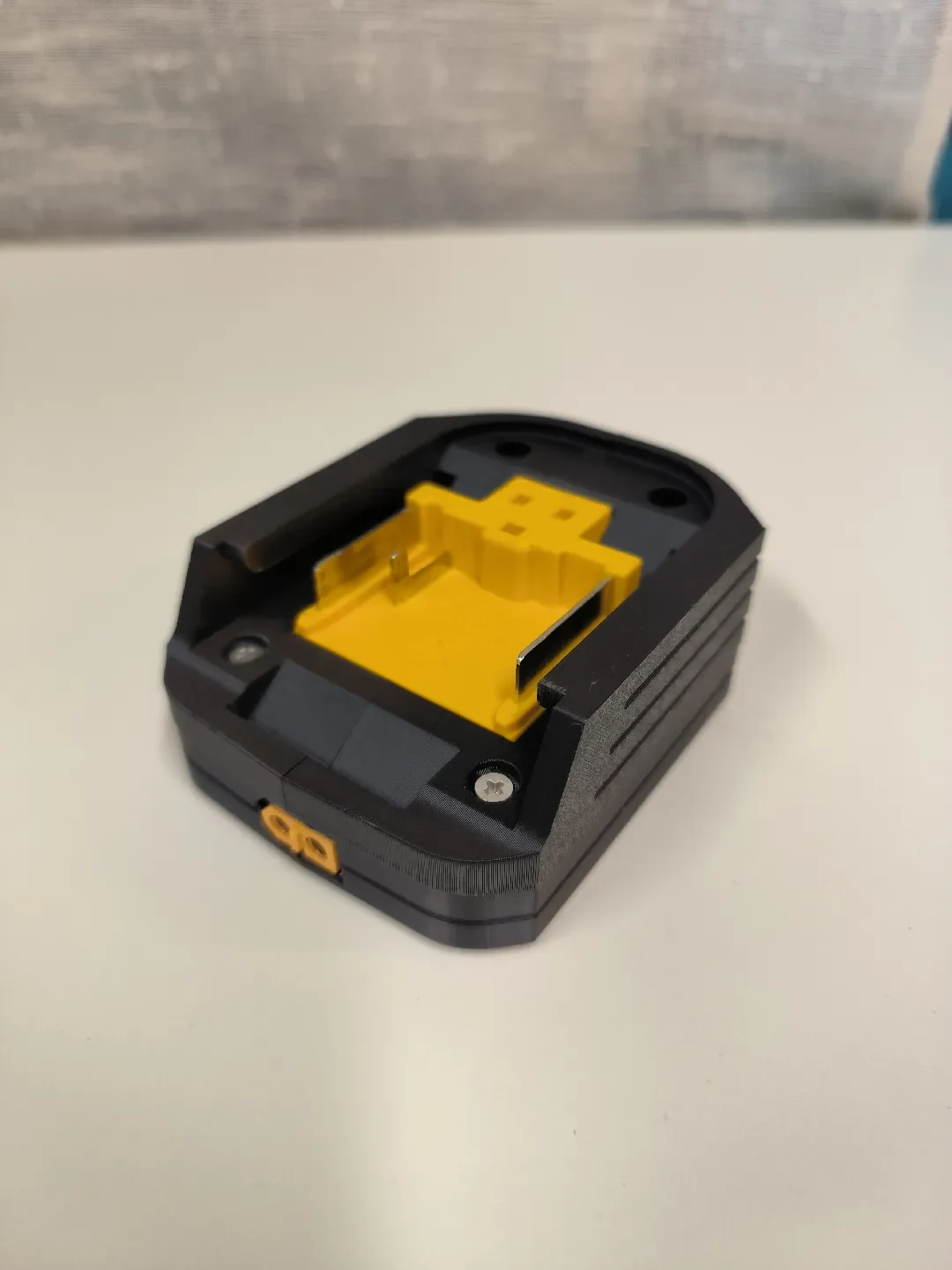

Добавлено: Кепка XT60.

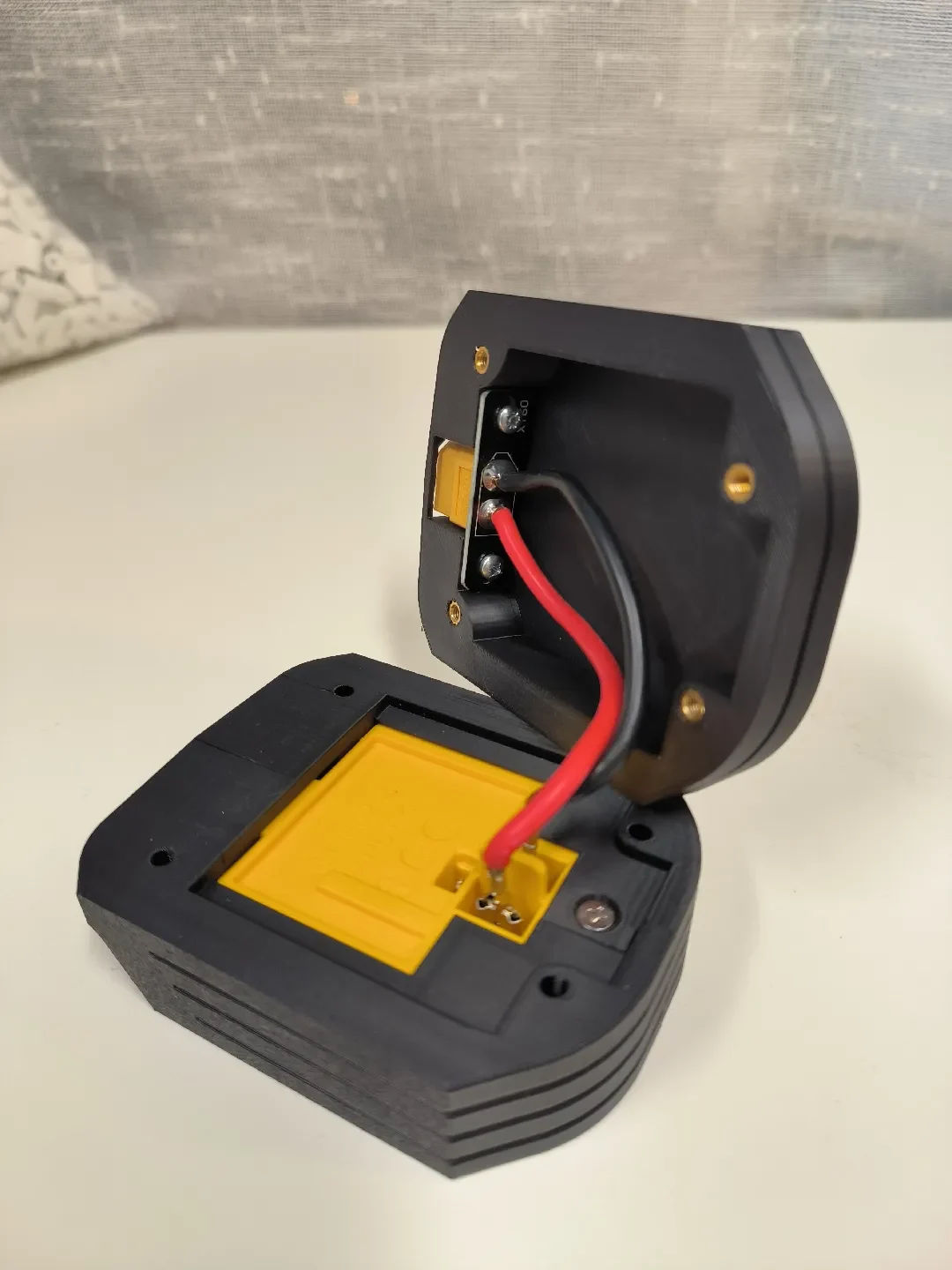

Требуется стандартный разъем XT60 + плата XT60 от Ali express.

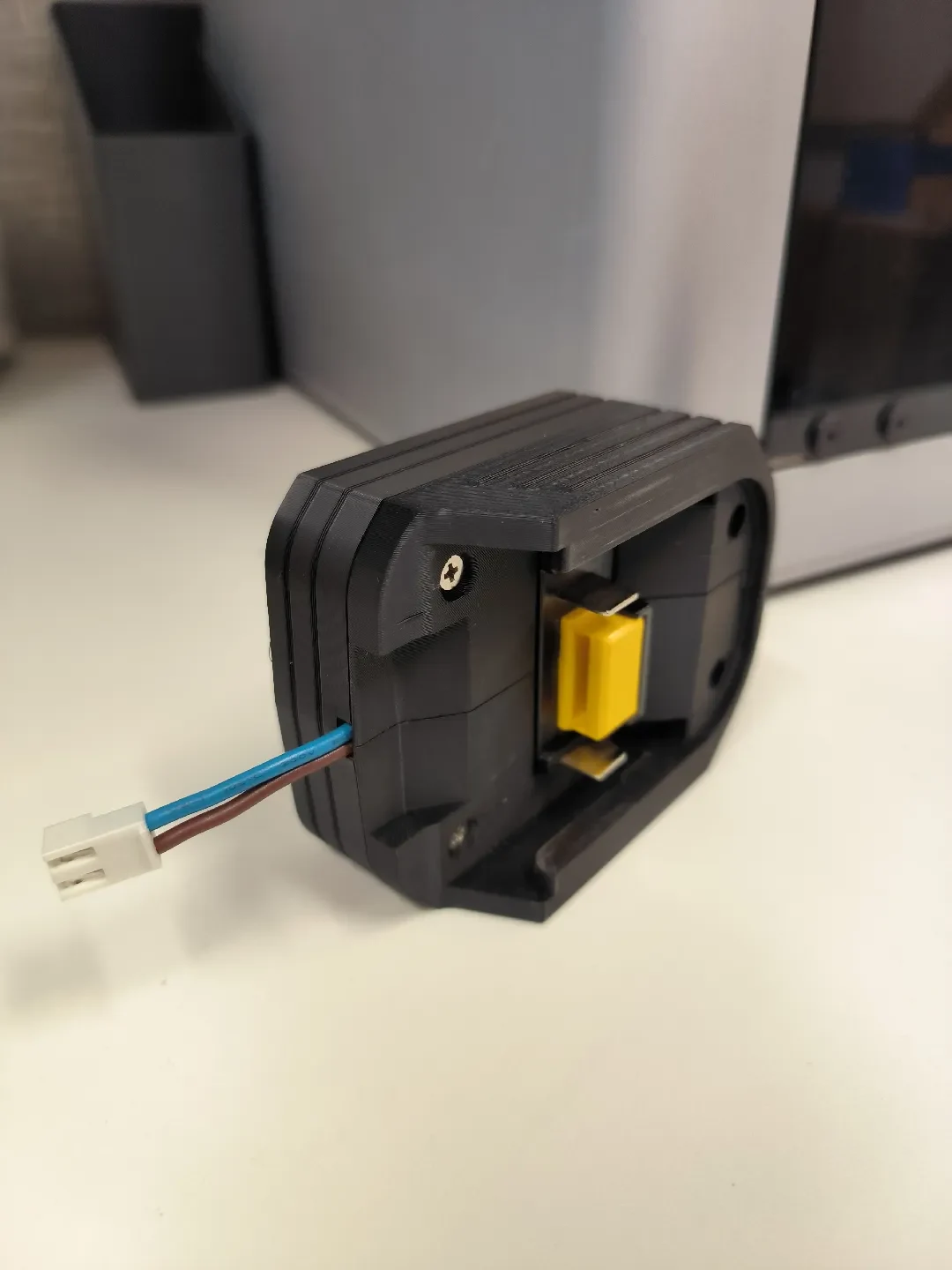

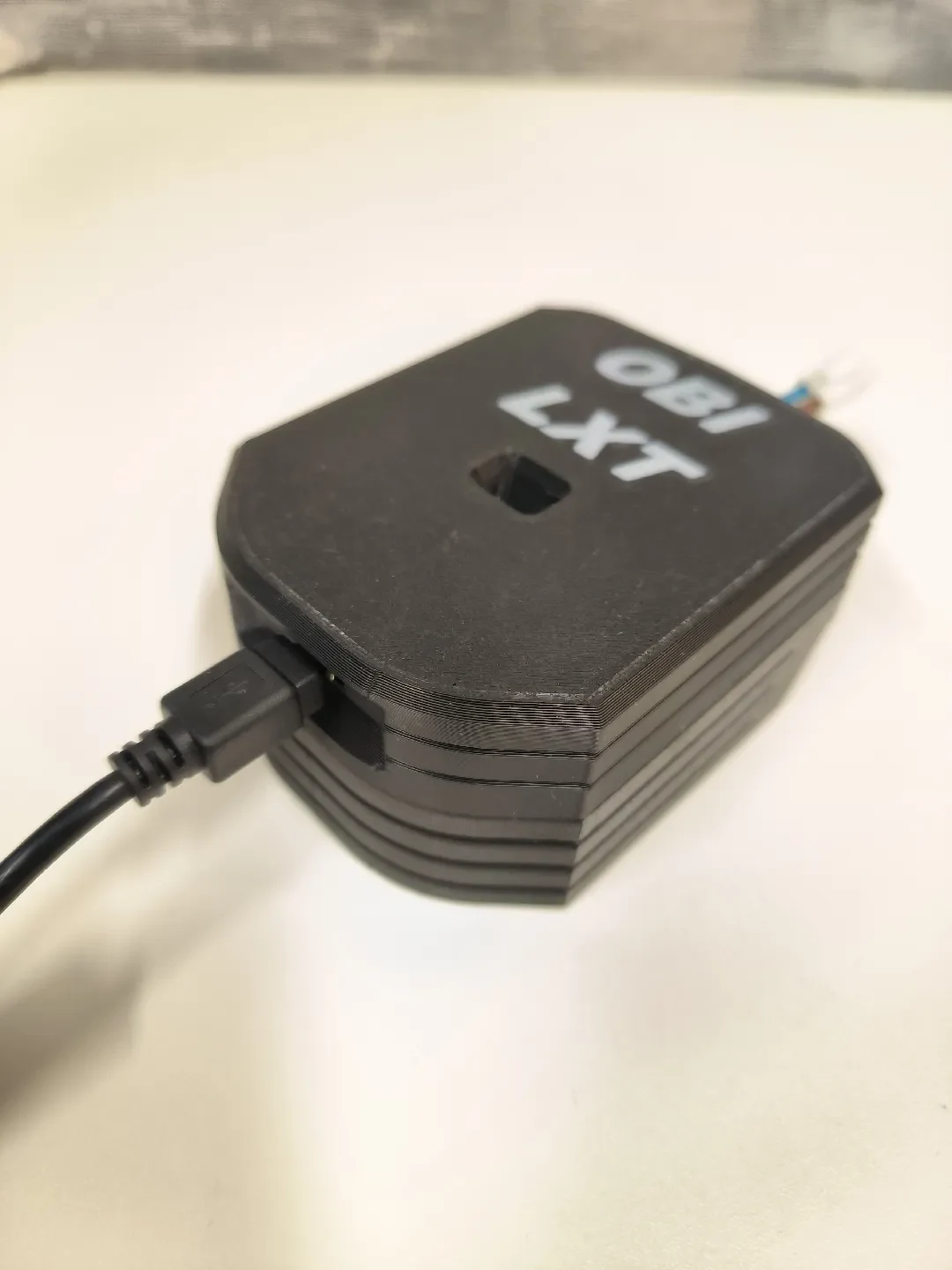

Добавлено: Кепка ОБИ.
Полную информацию можно найти на Github https://github.com/mnh-jansson/open-battery-information.

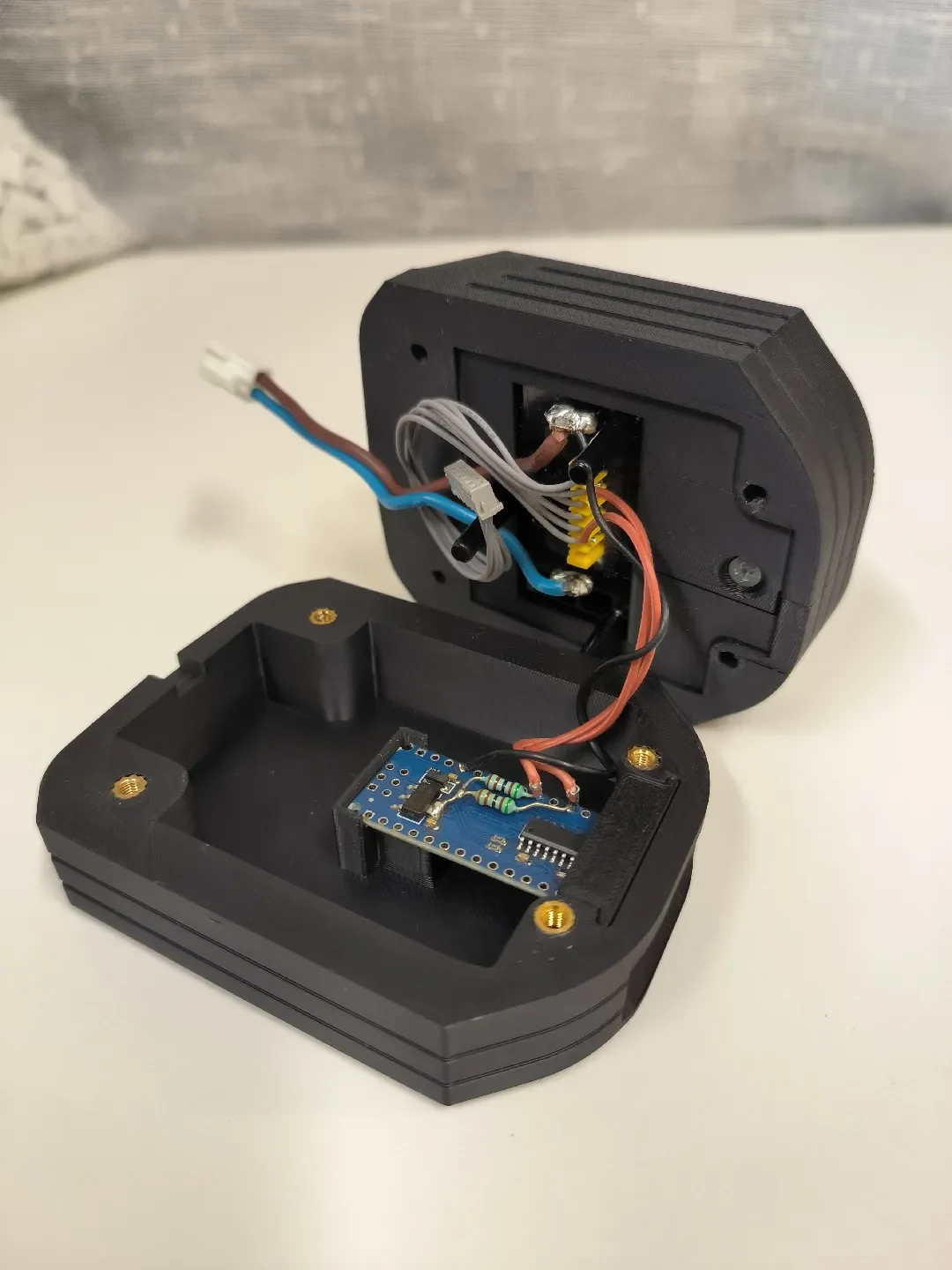

Крышка предназначена для Arduino Nano.
Для этого потребуется оригинальный разъем Makita 638847-8 от зарядных устройств DC18RC, DC18RA или DC18SC и, возможно, других моделей.
Также оригинальный зарядный кабель с разъемом можно вывести для зарядки от внешнего источника питания и мониторинга отдельных ячеек аккумулятора с помощью OBI.
Для обеих крышек требуются 4 шт. M3x12mm + термовставки M3.

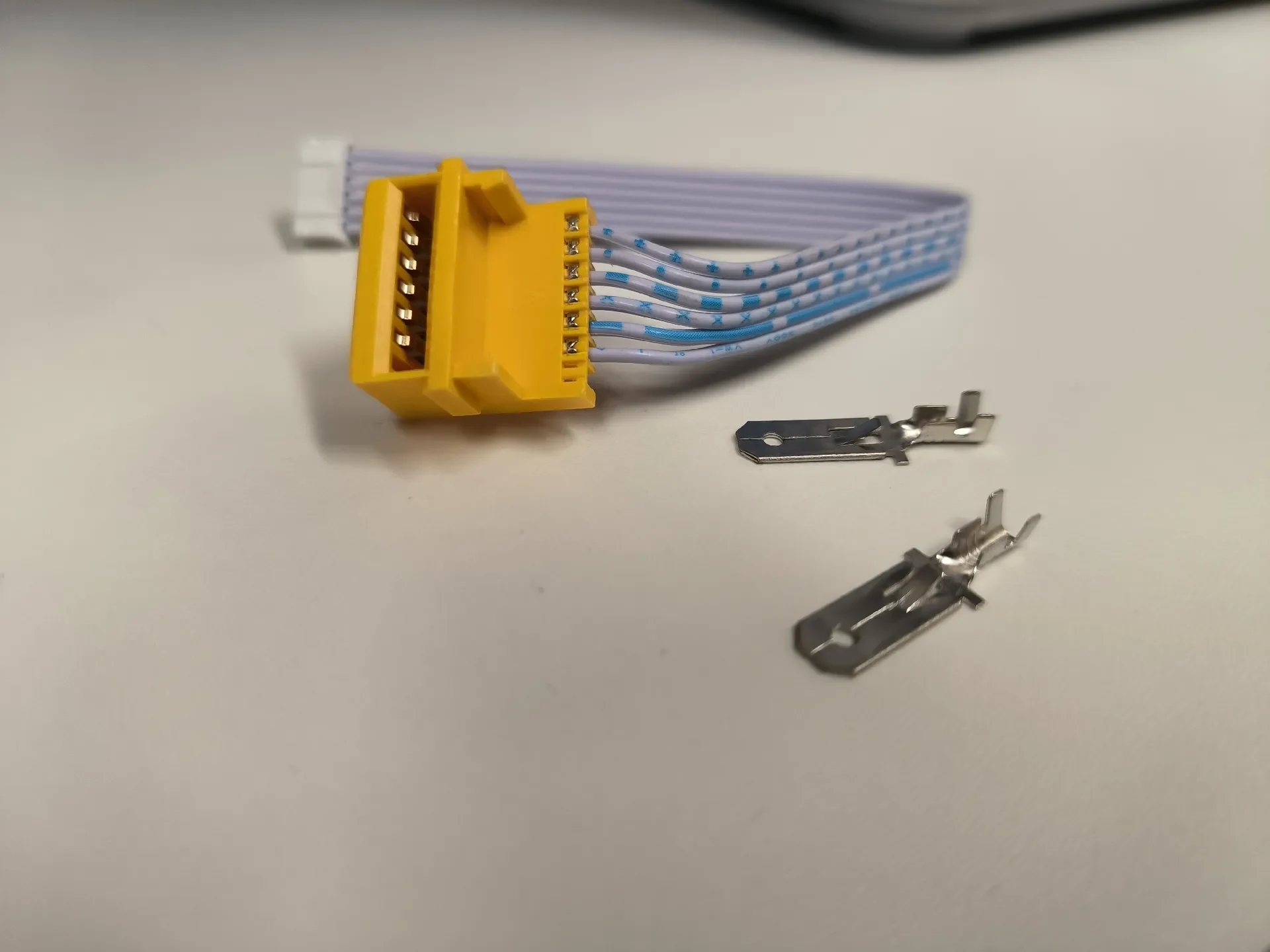

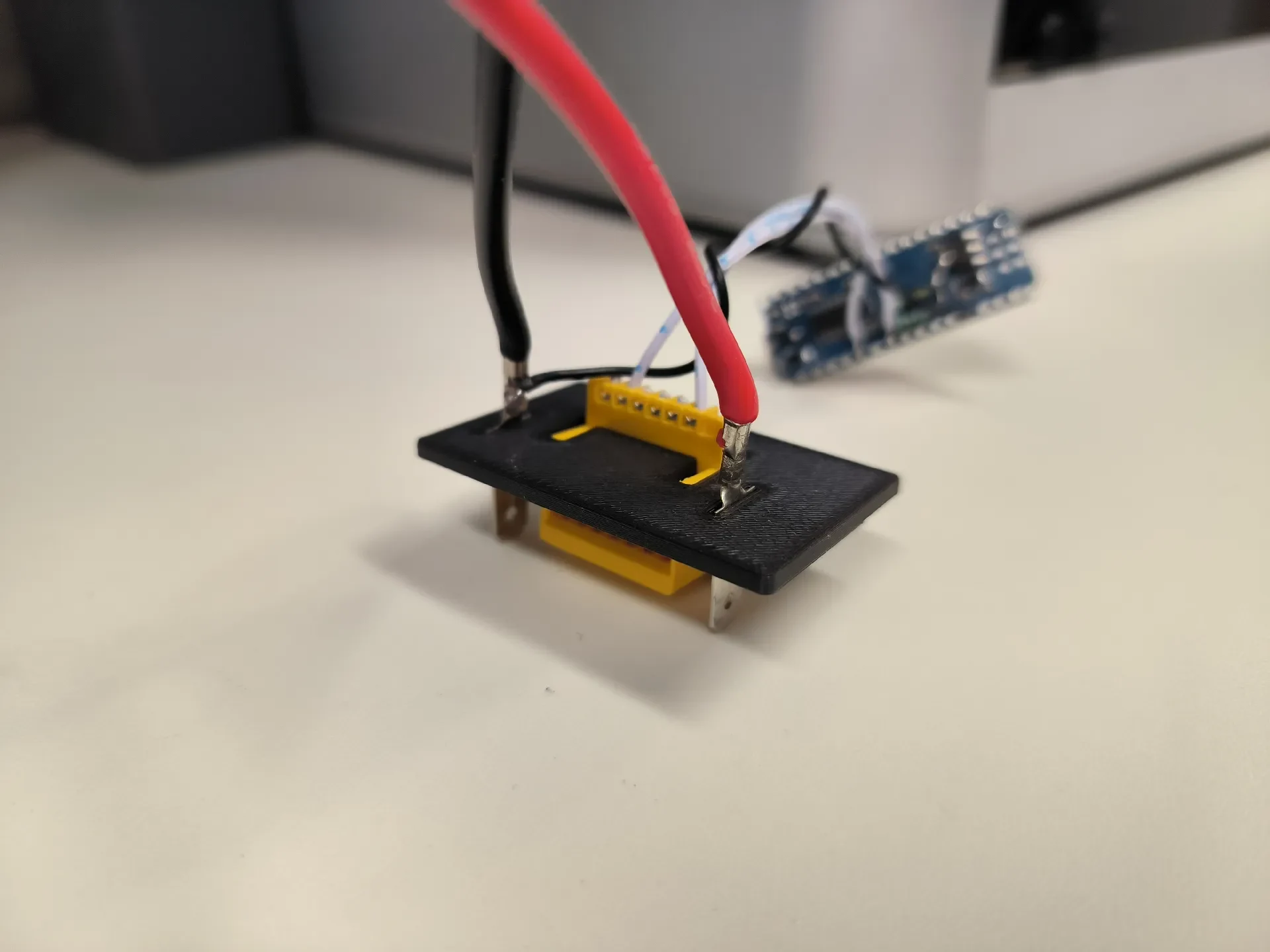

Добавлено: Печатный разъем OBI взамен оригинального 638847-8 на кабели с Али экспресс (см. три последние картинки). Нужна поддержка со стороны рабочей пластины.
Разъем:
https://www.aliexpress.com/item/1005004795989881.html?spm=a2g0o.order_list.order_list_main.184.45bb1802dKE82M
Штекерный разъем 6,3 мм, длина 24 мм
https://www.aliexpress.com/item/1005002117428540.html?spm=a2g0o.cart.0.0.2c9e38daUXkDRu&mp=1&pdp_npi=5%40dis%21BGN%21BGN%204. 72%21BGN%203.73%21%21BGN%203.73%21%21%21%40211b61d0176492918239 31885e5013%2112000041387512481%21ct%21BG%21161645375%21%211%210
