Обновление от 14 октября 2022 г.: добавлены недостающие файлы для шестерни с 60 зубьями.

Эти переключающие шестерни для токарных станков подходят для большинства мини-токарных станков размером 7x10, 7x12 или 7x14. Эти отпечатки включают в себя все стандартные шестерни, а также некоторые дополнительные шестерни, позволяющие нарезать дополнительную резьбу.

Обратите внимание, что пластиковые шестерни часто поставляются в комплекте с токарным станком, поэтому ожидается, что они будут работать хорошо. Единственное предостережение заключается в том, что шестерня с 20 зубьями, обычно поставляемая в комплекте с токарным станком, является металлической — вероятно, это связано с тем, что шпонка на этих шестернях делает деталь очень тонкой для небольшого количества зубьев. Следовательно, для шестерен с 20 и 21 зубом я разработал версии «без шпонки» с мыслью, что при необходимости их можно адаптировать под шпонку меньшего размера.

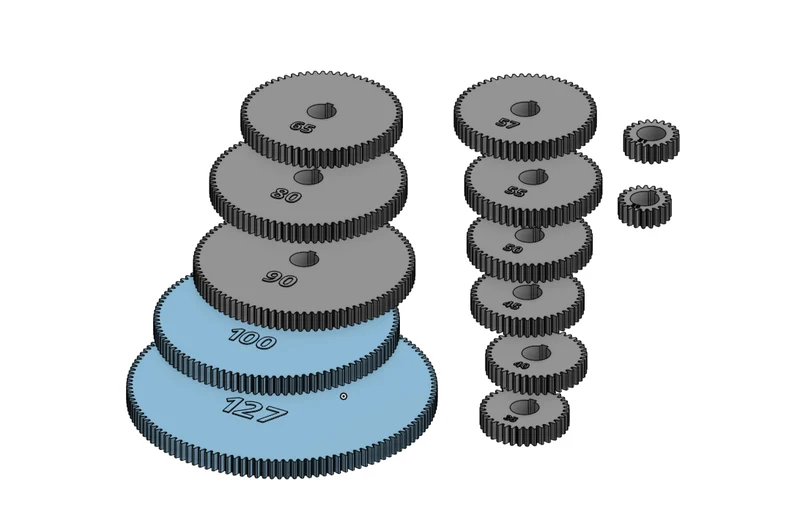

В комплекте шестерни:

20
20 без ключа
21
21 без ключа
30
35
40
45
50
55
57
60
65
80
90**
100
127

Для некоторых настроек требуются два
Эти маленькие шестерни ослаблены шпоночным пазом, поэтому я также предоставляю версии без шпоночного паза.
* Это нестандартные шестерни, которые предоставляют дополнительные возможности нарезания резьбы.

Параметры шестерни следующие (отверстие слегка увеличено на 3D-печати, как указано):

Модуль 1
толщина = ширина 8 мм
отверстие = 12 мм (отпечаток 12,05 мм)
ключ шириной 3 мм и высотой 2,5 мм.

Файлы 3D CAD OnShape для этого доступны здесь:

https://cad.onshape.com/documents/f26a025f790f9339b6e7b472/w/47d2069a512cab56b7d1459b/e/b33951c27788bf4da0ac540f

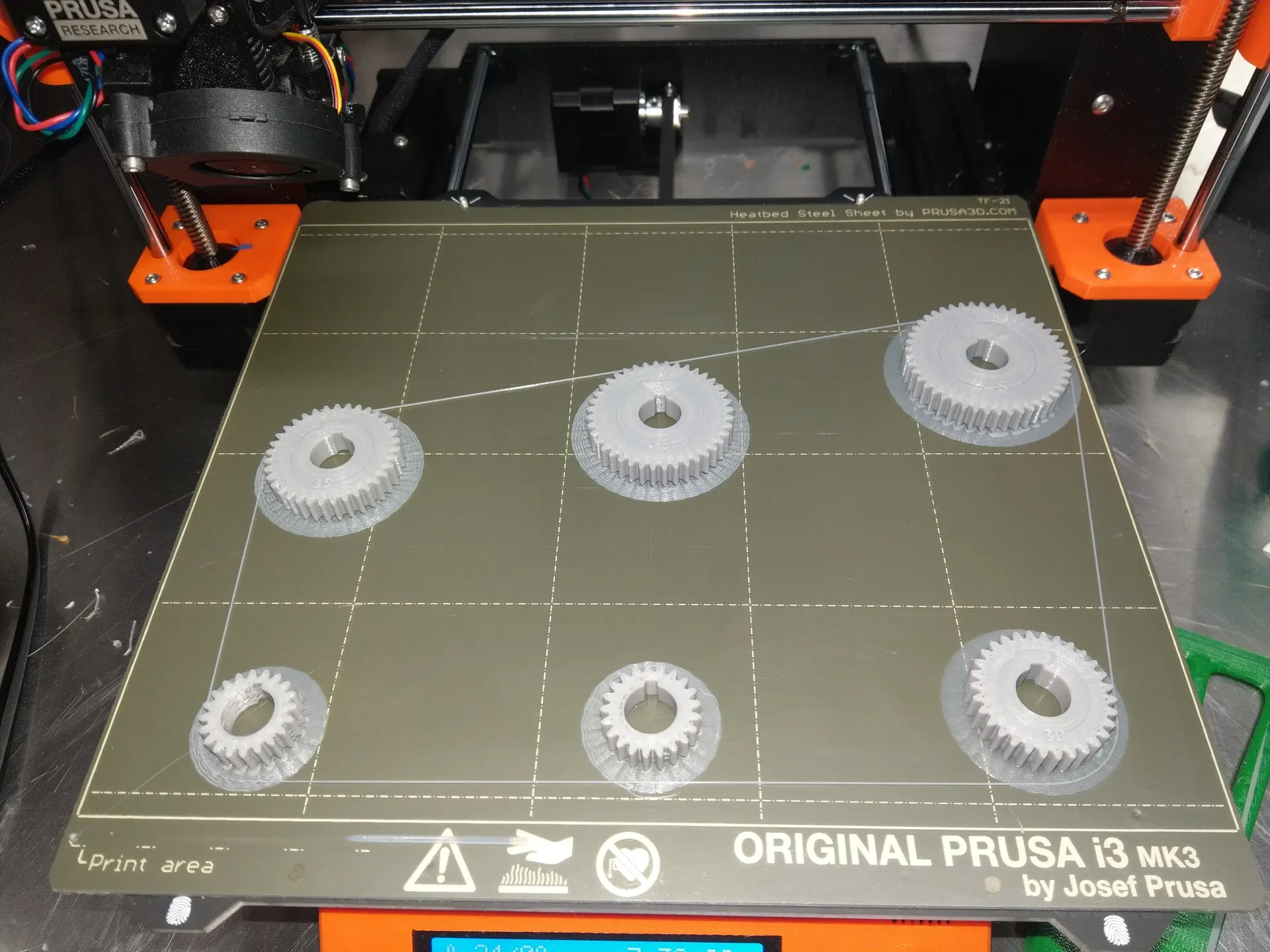

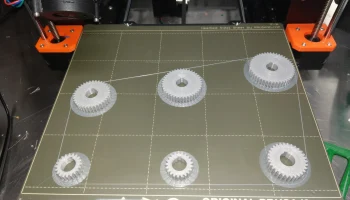

��аспечатать инструкции

Печать в PLA с предоставлением файлов 3mf; иначе:

60% прямолинейное заполнение
верхняя и нижняя заливка = концентрические
завершение отдельных объектов (при печати нескольких шестерен)
