Mercury Redstone для одноцветных принтеров...
Мой взгляд на ракету Меркурий Редстоун. Примечание: на этой странице представлены файлы только самой ракеты-носителя, капсула и система аварийного спуска для этой модели находятся здесь:

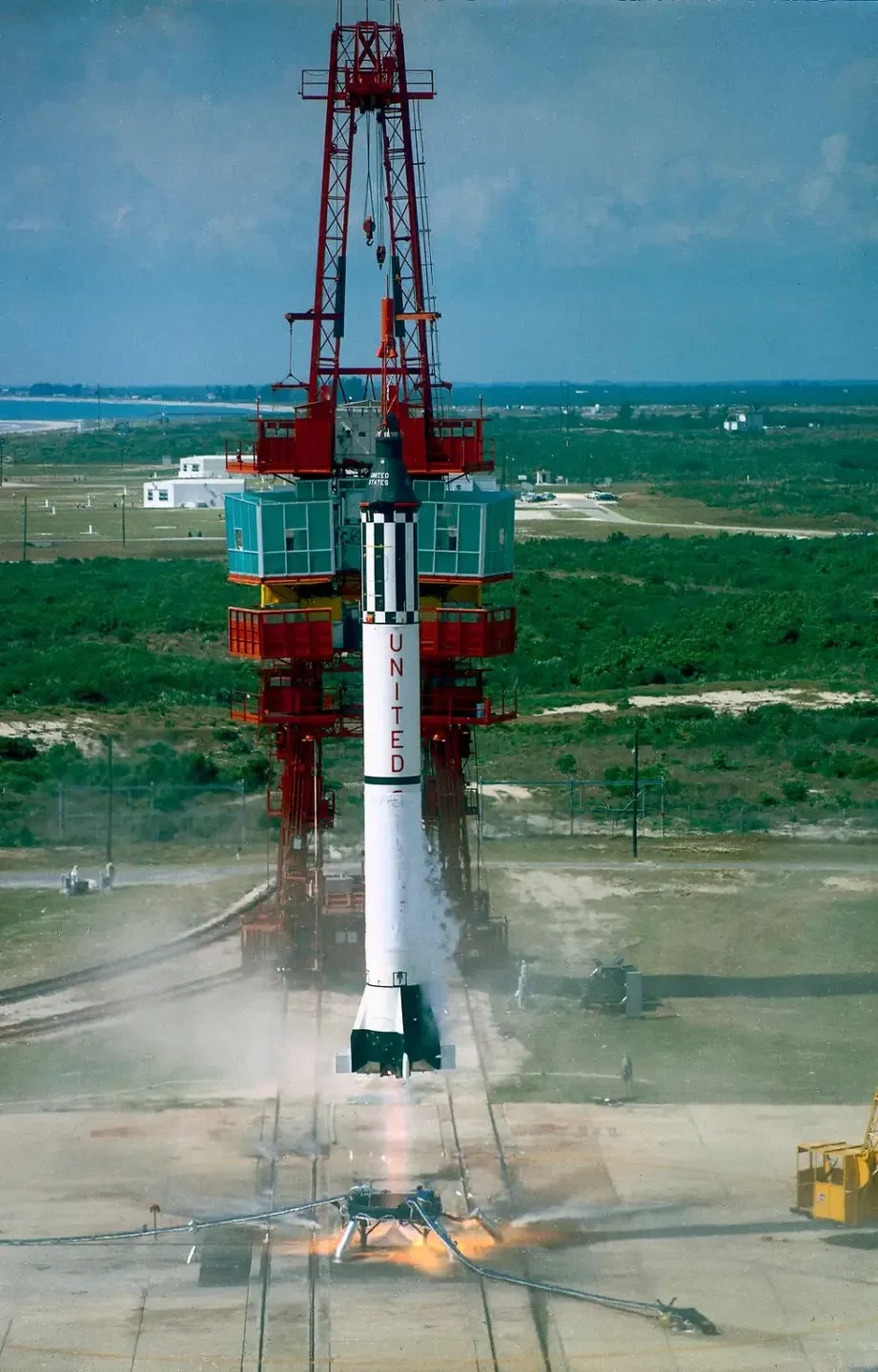

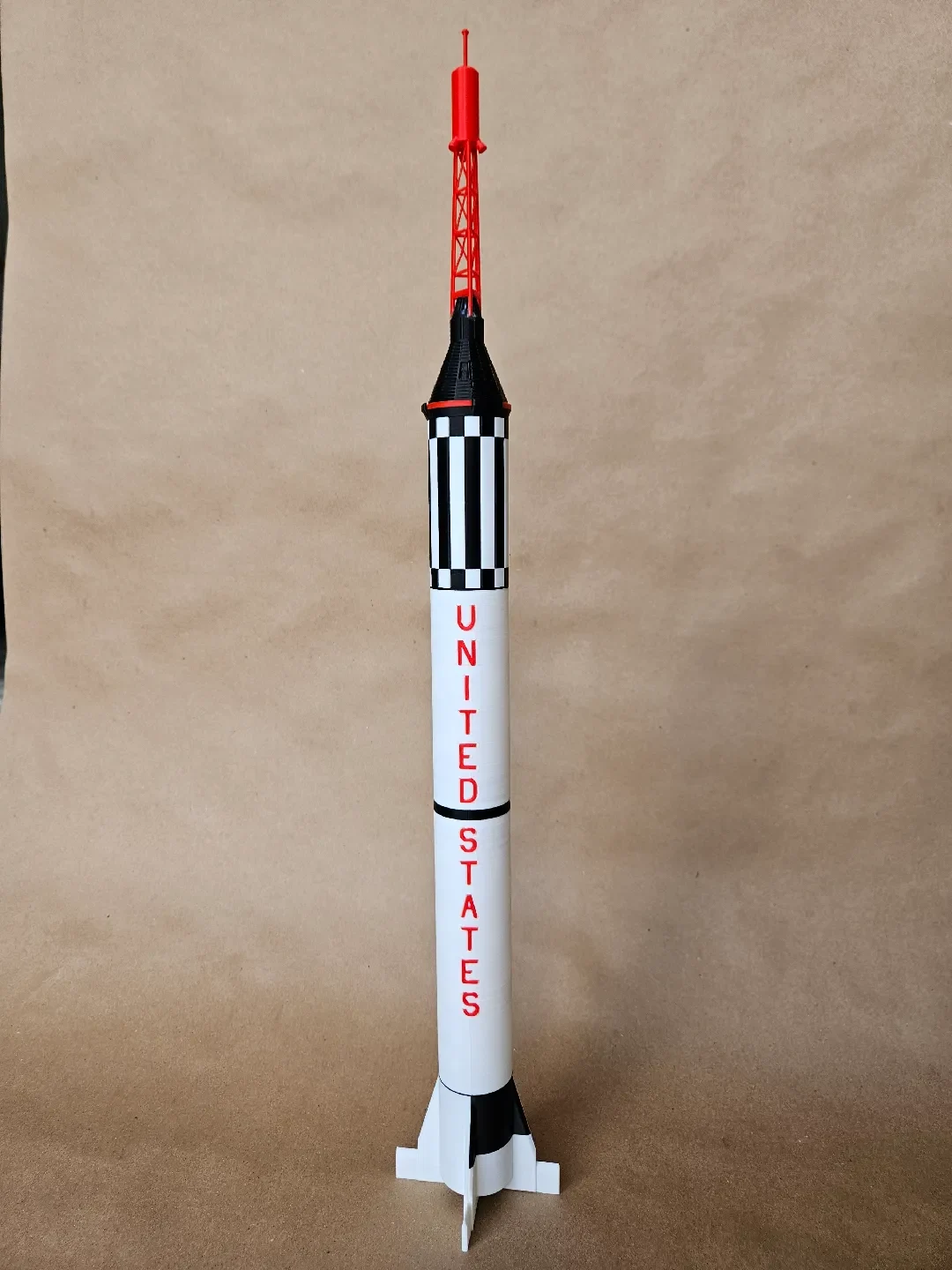

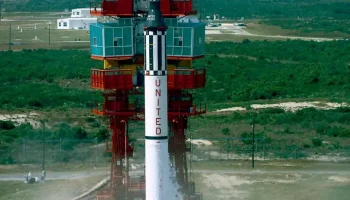

Эта ракета была полностью смоделирована на основе тех немногих исторических и технических документов, которые мне удалось найти. Я очень старался сделать его точным и масштабным. Напечатанный в загруженном мною масштабе готовый проект имеет размер около 20,5 дюймов, а диаметр основного корпуса ракеты составляет 1,4 дюйма.

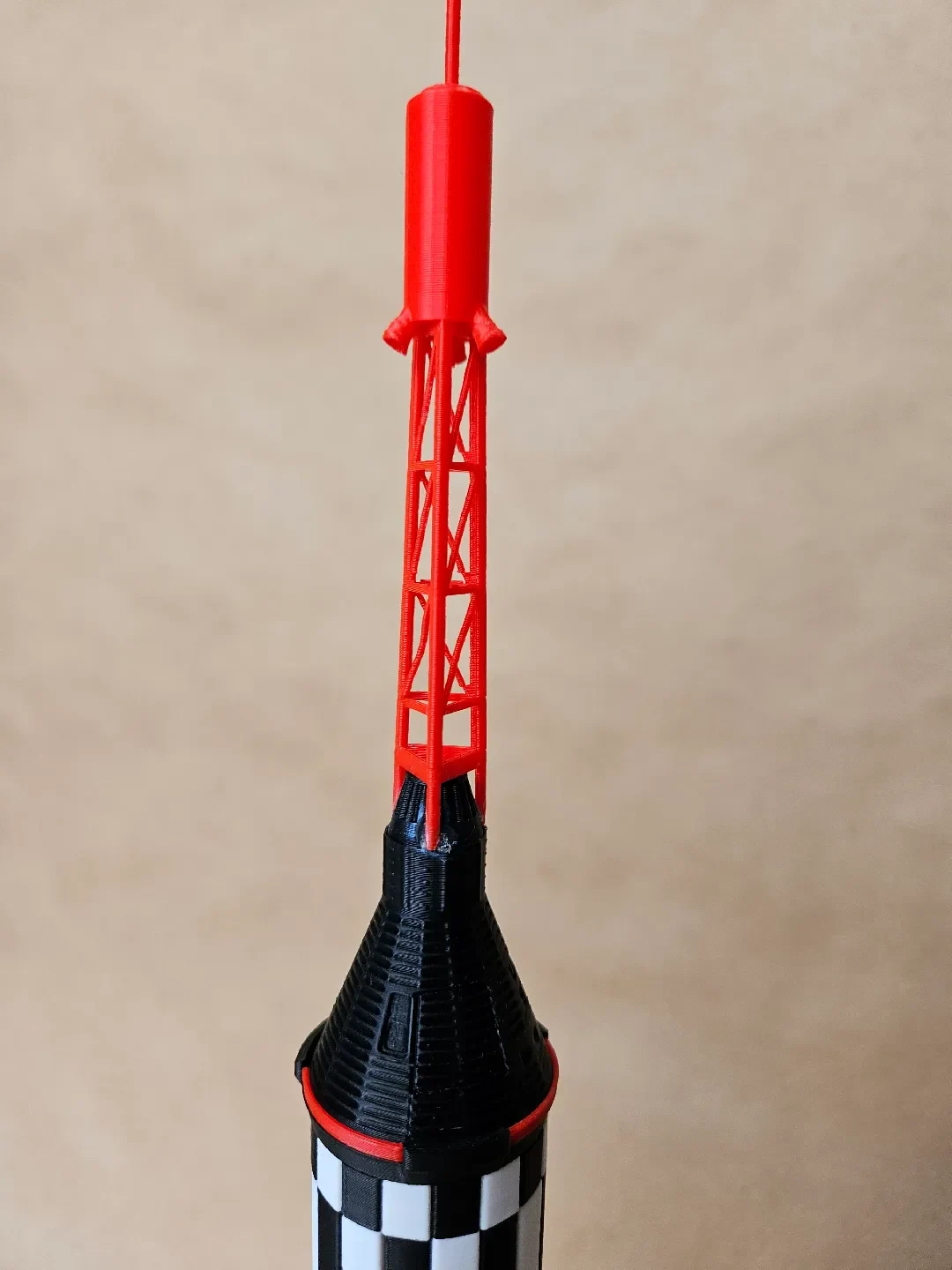

Файлы разделены на 4 раздела. Капсула и LES снова найдены здесь (ремикс из модели @Lopatka_921), кормовая часть, центроплан и хвостовое оперение.

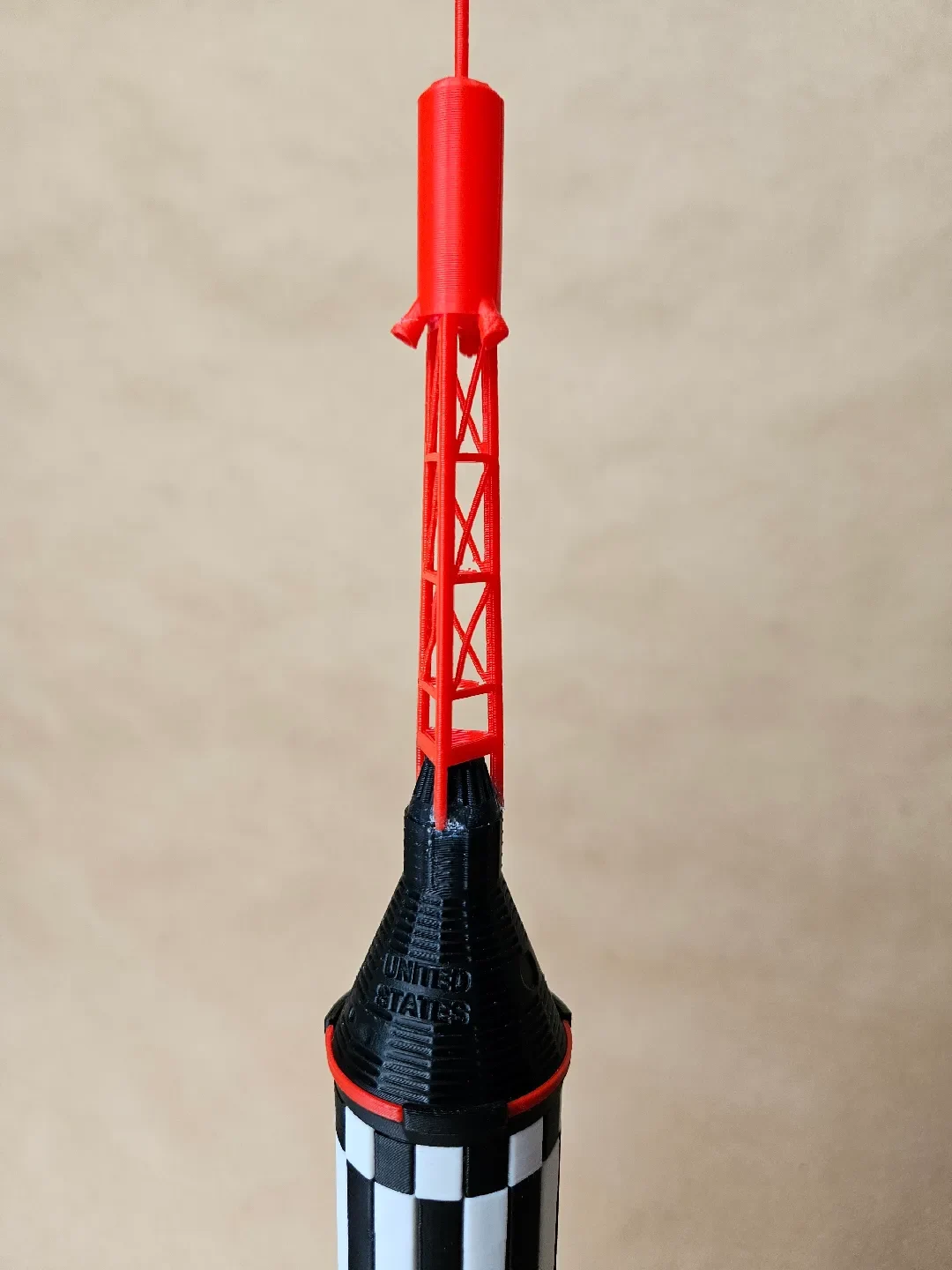

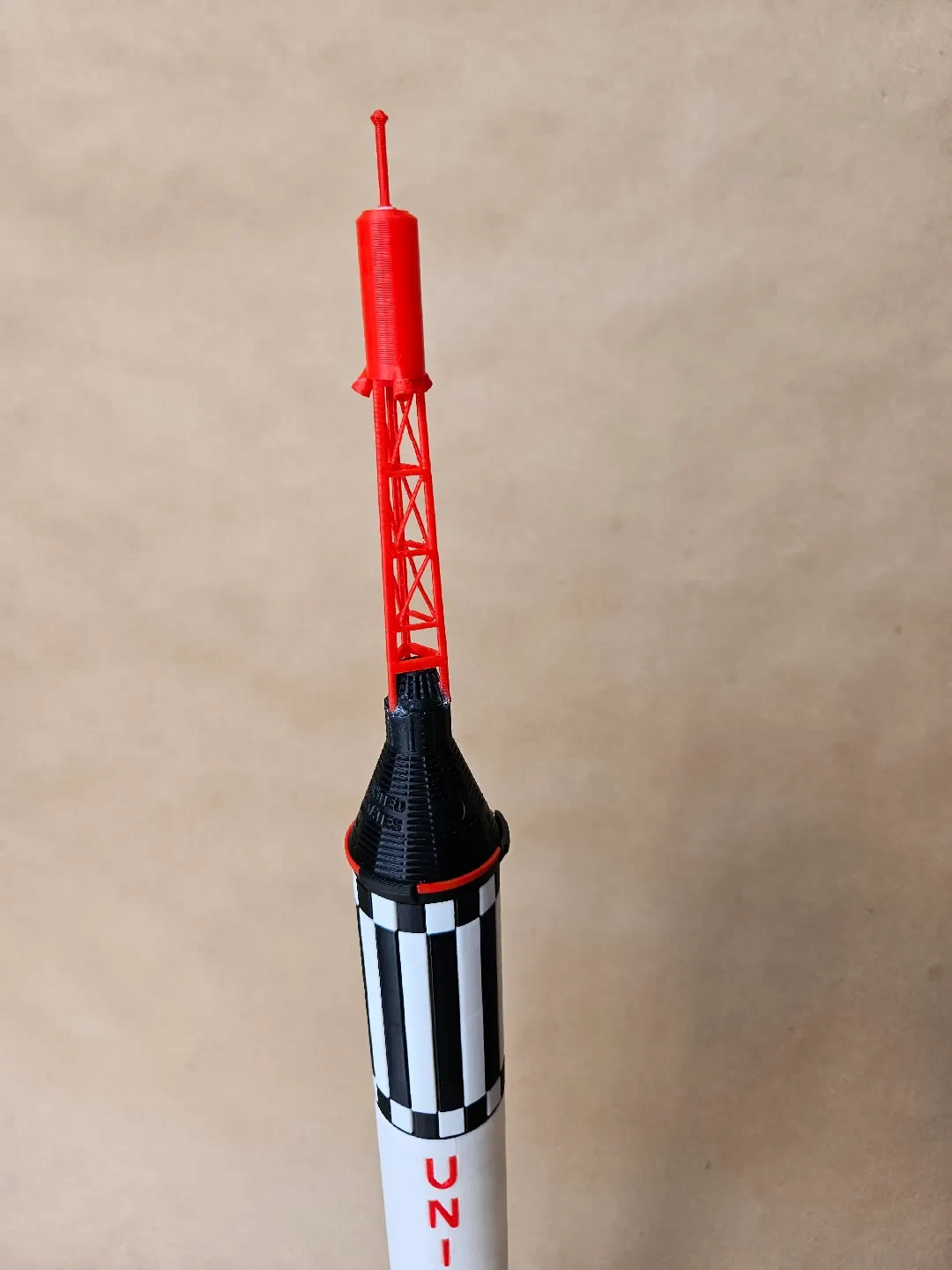

В кормовой части находится переходник, где капсула соединяется с ракетой, и секция в виде шахматной доски. Многие детали этой модели расположены друг напротив друга �� помощью отверстия в форме "+" и соответствующего соединительного элемента. Эти разъемы не видны после сборки, поэтому их можно напечатать в любом цвете.
Адаптер состоит из одной красной и одной черной части. Они оба могут быть напечатаны на плоских поверхностях, и три лепестка на черной детали войдут в три выреза на красной детали. Капсула тогда войдет в выступ красной детали. Все это можно склеить.

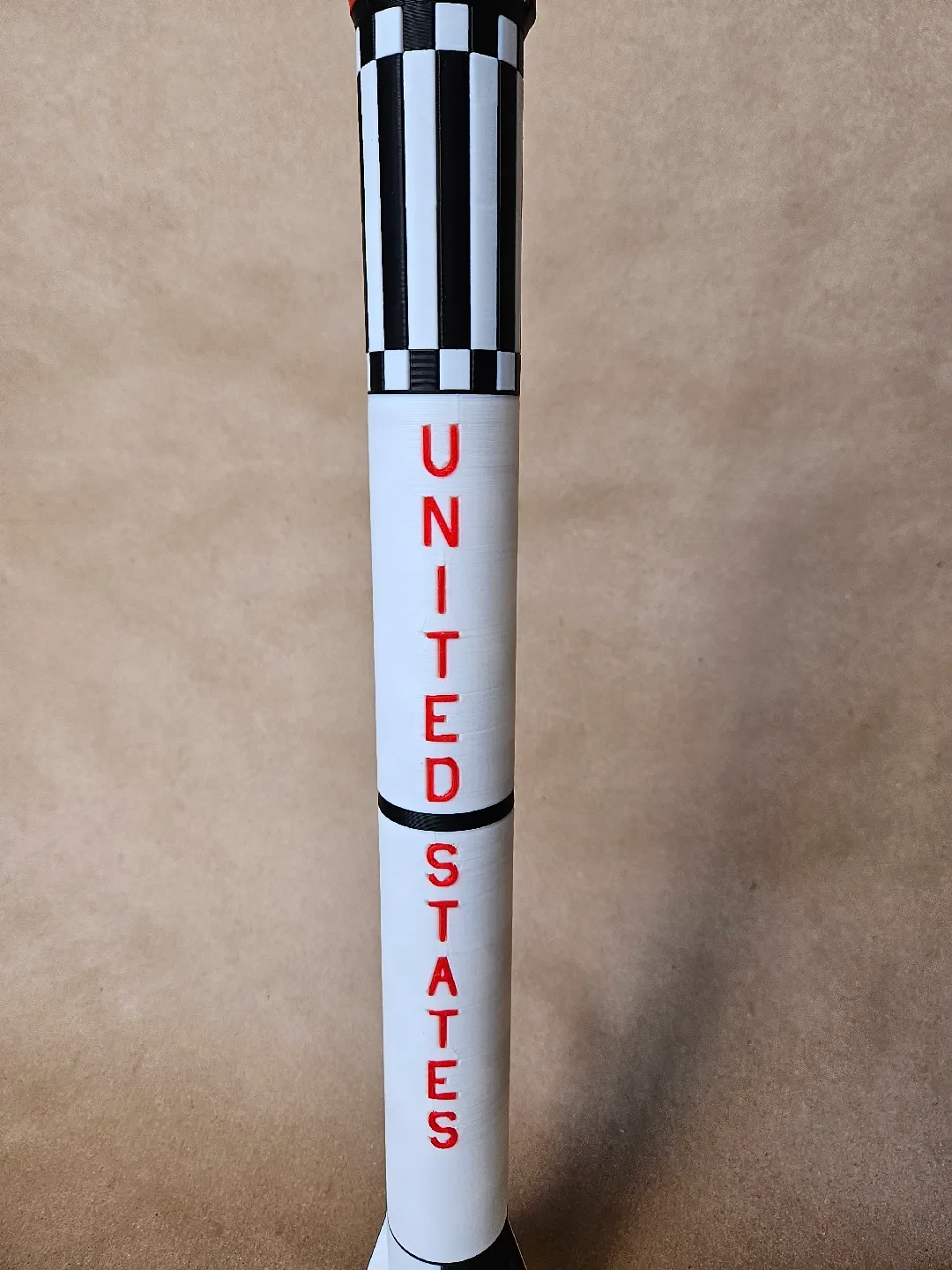

Раздел «Шахматная доска» состоит из переплетающихся черных и белых частей. Тонкие белые детали — это одна и та же деталь, но у тонких черных деталей есть верх и низ. Часть, у которой есть круг по всей нижней части, будет внизу. Я напечатал все эти детали на плоских сторонах. Склейте эти три отдельных цилиндра вместе, следя за тем, чтобы отверстия "+" совпадали. Затем их можно склеить с помощью двух частей соединителя, причем каждый цилиндр имеет белую часть сверху, а затем приклеить к адаптеру с помощью другой части соединителя.
Верхнюю и нижнюю центральную часть можно приклеить с обеих сторон центральной полосы с помощью двух соединительных деталей. Я напечатал центральные секции вертикально с опорами для полостей для букв. Опоры могут не понадобиться, если набраны свесы. Красные буквы можно вклеить в их отверстия. Текст имеет плоскую сторону и сторону, соответствующую кривизне ракеты. Я напечатал текст плоской стороной вниз и с полями для удобства печати, но можно поэкспериментировать с другой ориентацией букв, чтобы уменьшить видимость линий слоя. Эту сборку можно приклеить к кормовой секции с помощью соединительной детали.

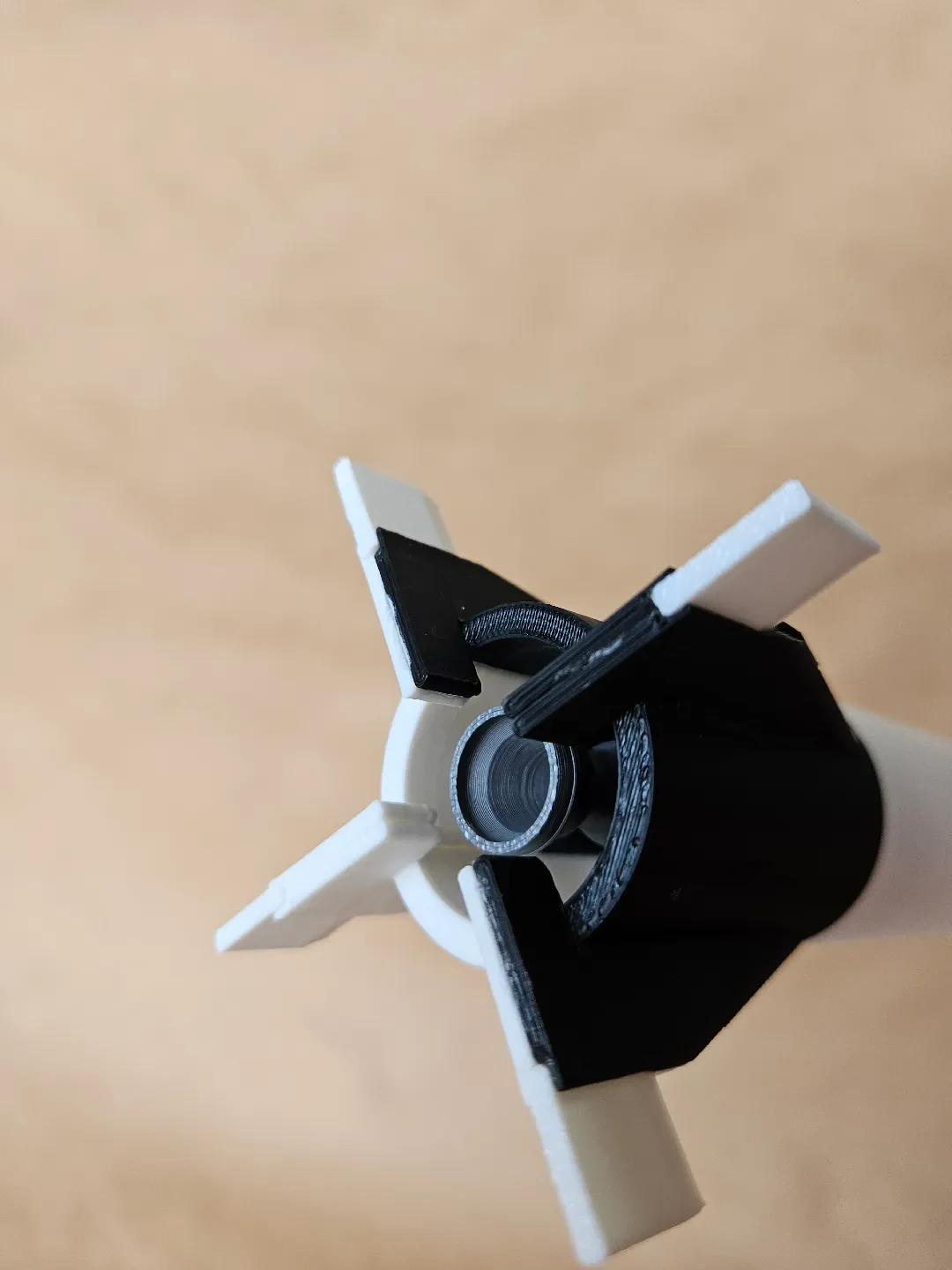

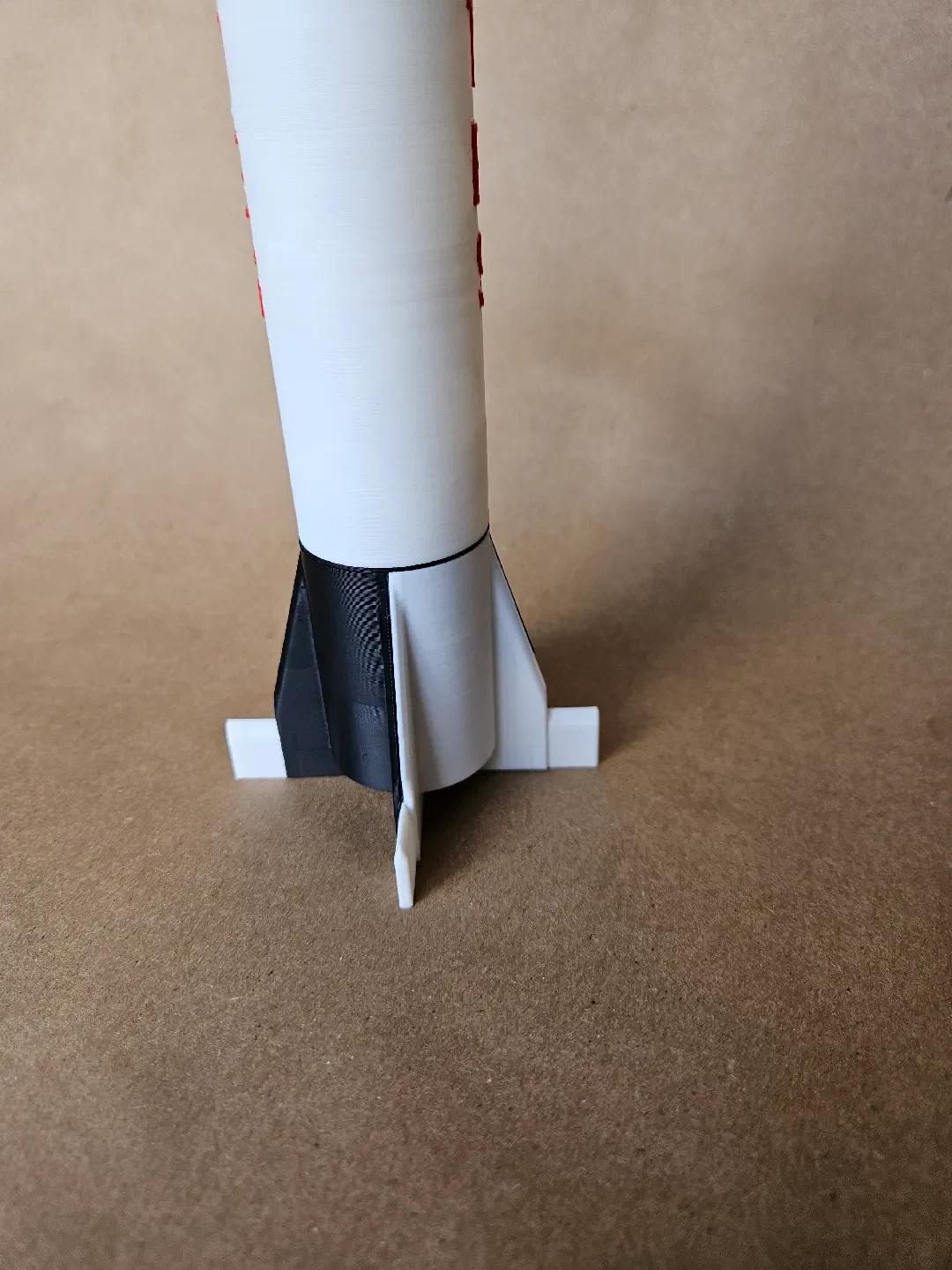

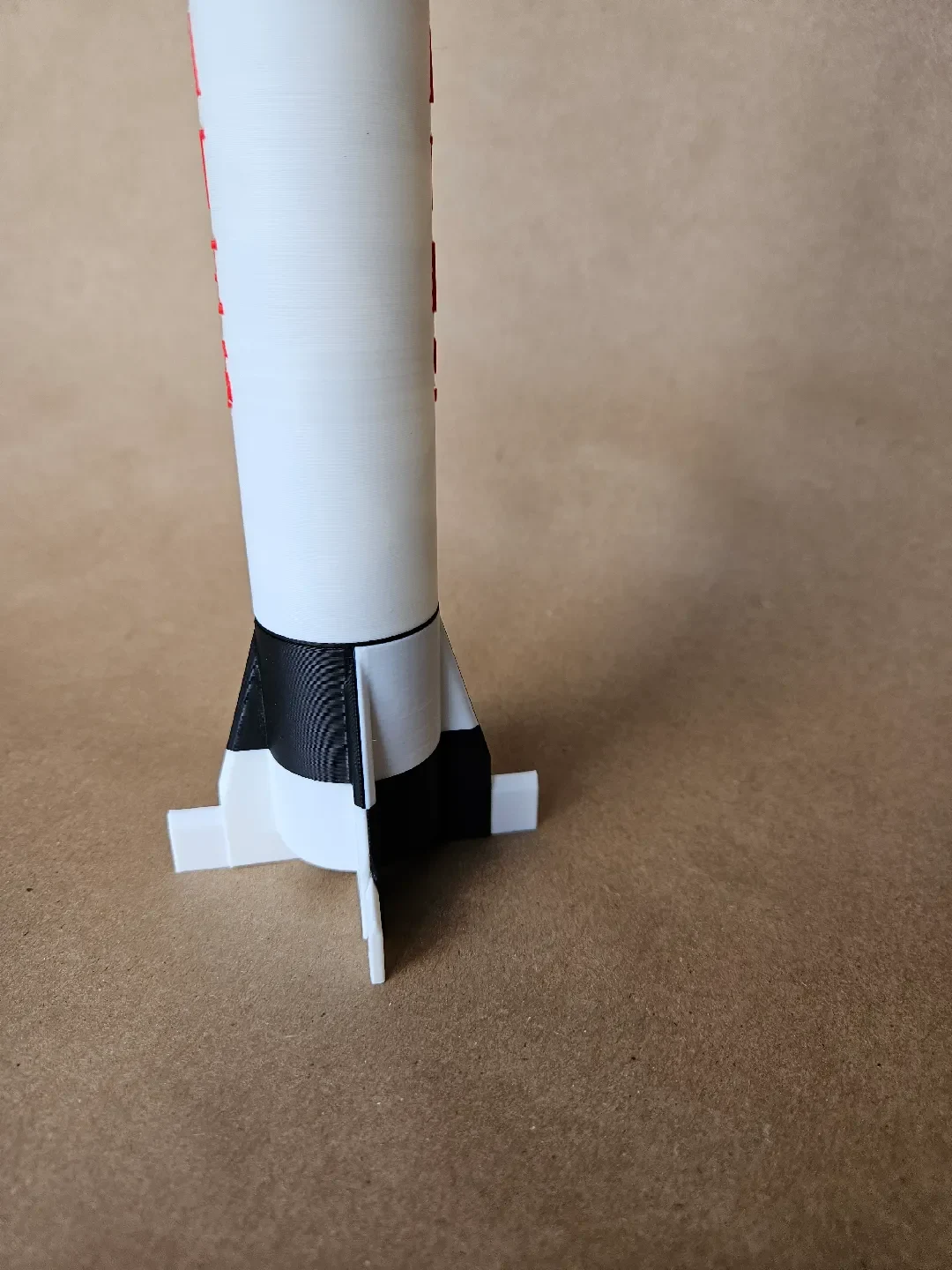

Хвостовая часть разделена на четверти. Две четверти являются «сплошными», а две четверти разделены горизонтально. В верхней части каждой четверти имеется квадратное отверстие, в которое вставляются детали хвостового соединителя.
Кроме того, каждая из разъемных хвостовиков имеет изогнутую прорезь и изогнутый разъемный соединительный элемент. Я напечатал все хвостовые части в переверну��ом виде с опорами для деревьев, чтобы поддерживать части, выступающие под ракетой.
Я рекомендую начать сборку с приклеивания разъемных хвостовиков к готовым четвертям с помощью двух частей разъемного хвостового соединителя. Я постарался прижать плоские грани к плоским горизонтальным и вертикальным поверхностям, чтобы они оставались копланарными, пока клей схватывается. Когда у вас будут четыре четверти, вы можете склеить их пополам, а затем склеить целиком, используя четыре хвостовых соединителя, следя за тем, чтобы верх оставался плоским и все выровнялось.
Я использовал эту диаграмму, чтобы правильно понять шаблон:
Столб, торчащий из двигателя, теперь можно вклеить в отверстие, оставшееся внутри полости хвостовой части. Четыре белых плавника также можно вклеить в свои пазы. Теперь хвостовое оперение в сборе можно приклеить к центральной се��ции, расположив верхнюю часть хвостового оперения между ними и соединительной деталью.

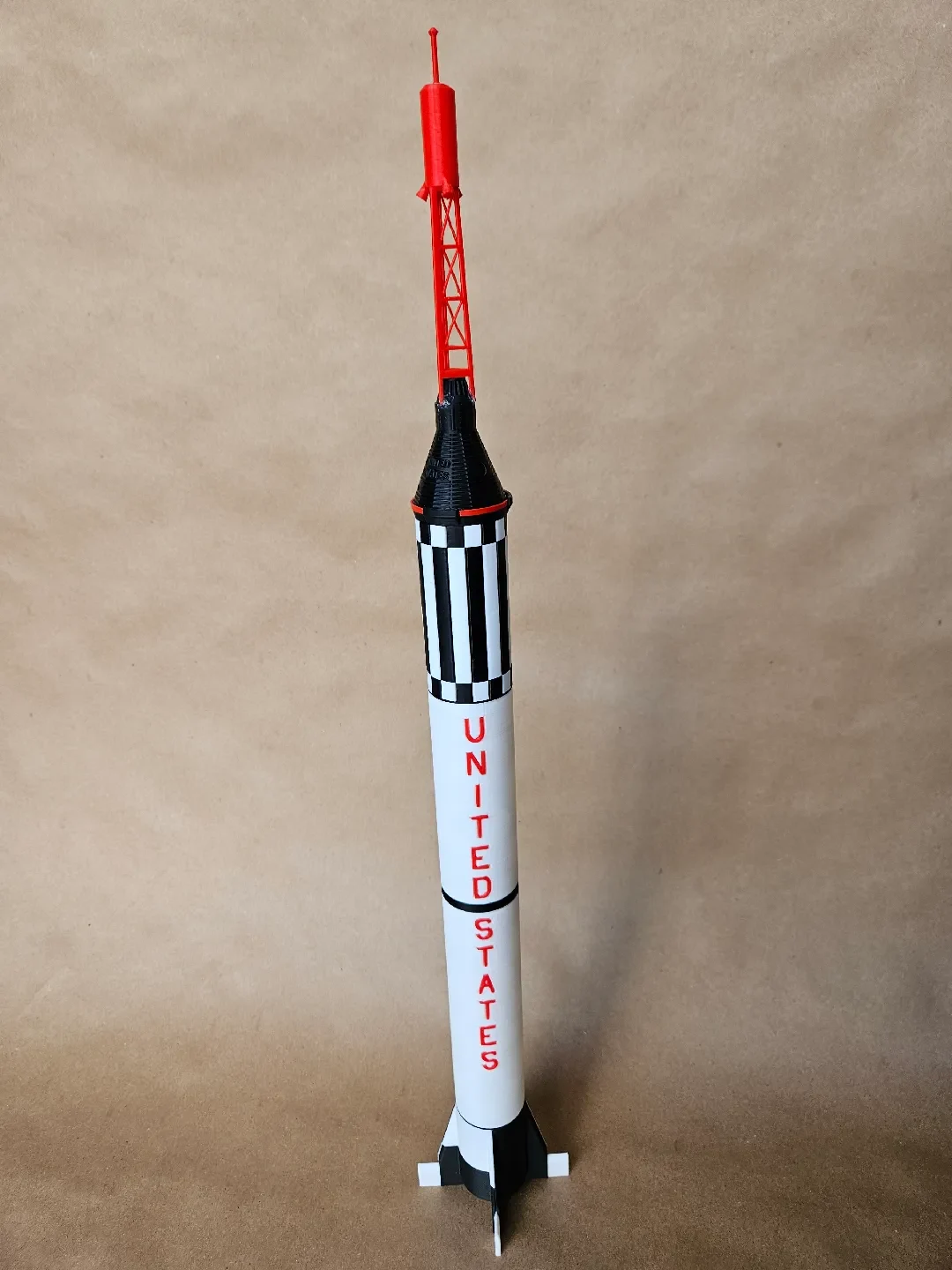

Теперь у вас должна быть готовая ракета! Пожалуйста, оставьте отзыв!
