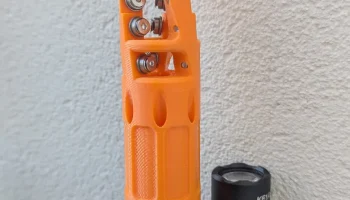

Умоя СуперБКАР

Представляем Umoya, настраиваемый Super BCAR, который можно распечатать.

Немного предыстории (он же ZafC — легенда):

Все началось с ночного просмотра видео испытаний Акаши Брэдли Филлипом. Мой интерес сразу же возбудился, и я захотел попробовать. Цена Akasha была мне не по карману, но я не знал, действительно ли это разумная концепция. Аксиома с этой точки зрения еще хуже. А поскольку TJ находится в Австралии, доставка T5 SBCAR от TJ обходится дороже, чем сам продукт (конечно, теперь они выпустили STL для покупки).

Войдите в ЗафК. Этот невероятный создатель опубликовал свои экспериментальные файлы Super BCAR несколько месяцев назад. Единственным недостатком является то, что до недавнего времени с файлами было очень плохо. Схема именования была не очень понятно��. Теперь ZafC выпустил свою Idiom, доступную в экспериментальных файлах Super BCAR. Это решило многие предыдущие тесты методом проб и ошибок.

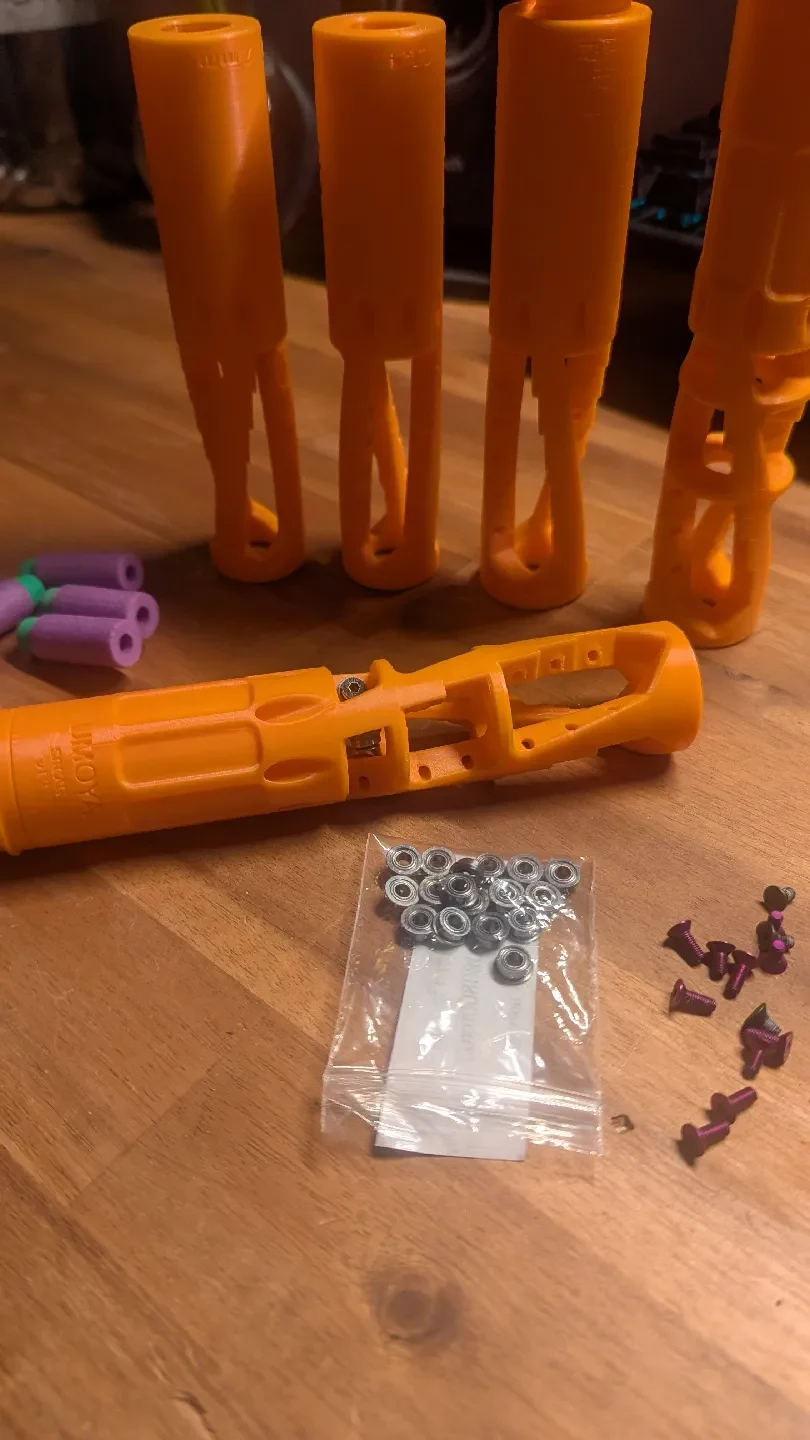

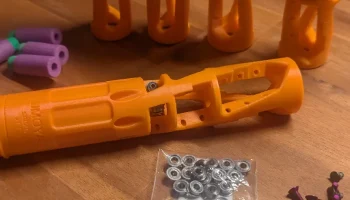

Я распечатал несколько тестовых версий (Idiom v1c с высоким и средним уровнем сжатия) и был полностью впечатлен. Было только два недостатка: во-первых, в отличие от T5 и Akasha/Axiom, в которых используется цанговая система (которая объективно лучше удерживает SBCAR в центре), в Idiom используются уплотнительные кольца. Во-вторых, это субъективно, но Идиома действительно выглядит как трубка с массивными вырезами. Я не фанат этого с эстетической точки зрения. Дополнительные «перегородки» и опорный материал выглядят круто, а также добавляют жесткости дульному устройству.

Как раз в тот момент, когда я подумал, что мне придется воссоздать все это с нуля, ZafC выпустил параметрические файлы для своего Super BCAR, на основе которого я бессовестно создал Umoya.

Примечания по дизайну

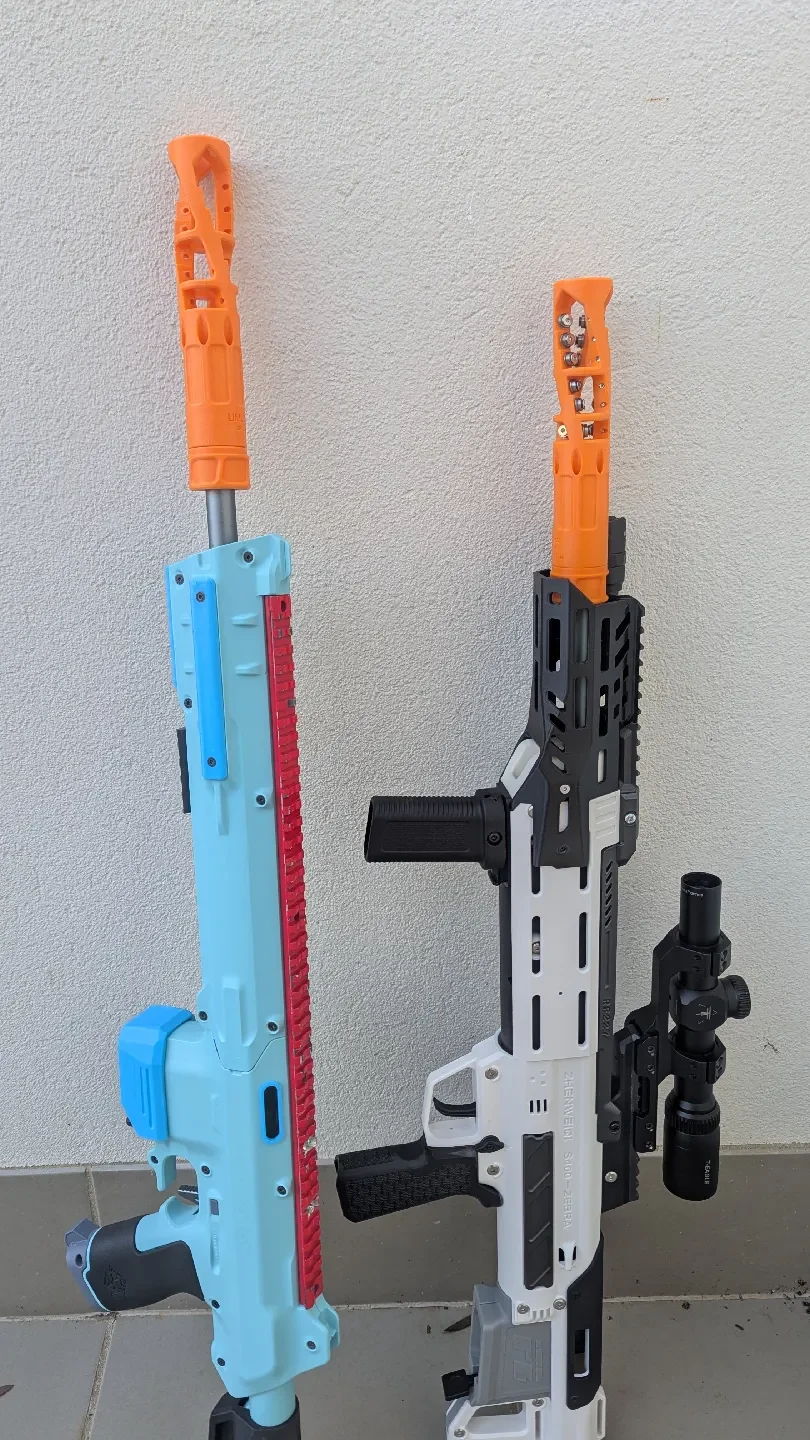

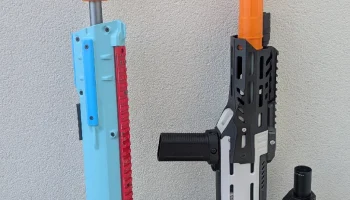

Все испытания проводились со следующими бластерами со свежими дротиками Worker 1,2 г на дистанции 15 м (мне немного не хватает места, я надеюсь расширить это в другой поездке):

МХП Киррин со стволом 500 мм, пружиной 2,0 (FPS неизвестен)

ZWQ S400 со стволом 550 мм, пружиной 2,2 (~380FPS)

Рабочий Харриер со стволом 370мм, пружиной 1,6х300 (~230 FPS)

К сожалению, у меня не было ни времени, ни оборудования, чтобы собрать хорошее изображение с группировкой кадров, такое как Atlasunit22 или Брэдли Филлипс, но я надеюсь, что кто-нибудь из сообщества предоставит это.

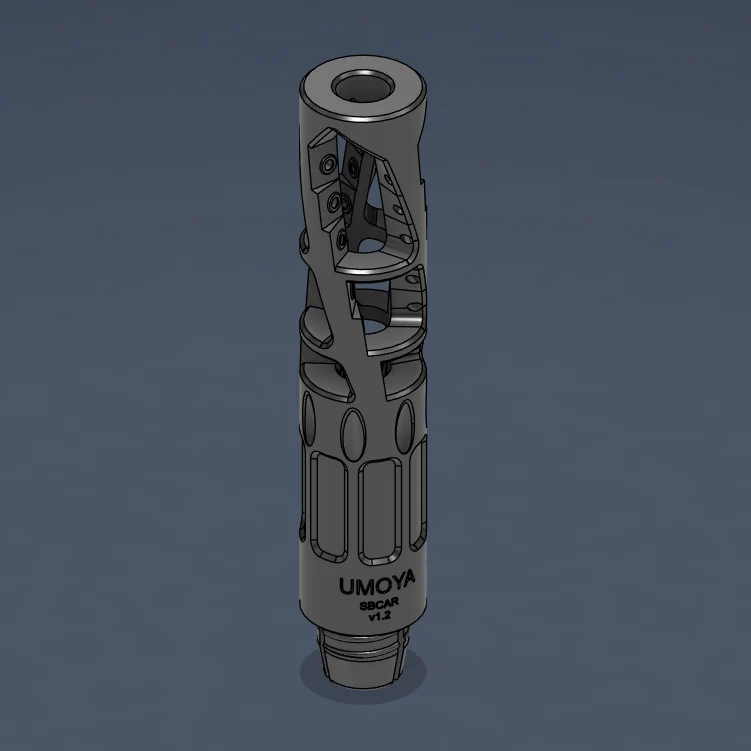

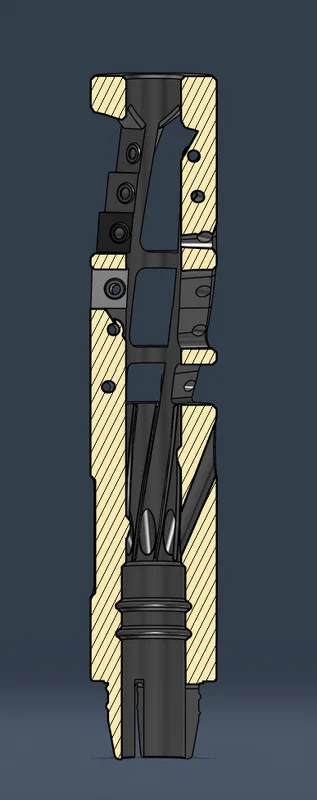

Я выбрал секцию PCAR при 10 градусах и BCAR при 12 градусах, поскольку они дают наилучшие результаты при тестировании. Я увеличил размер порта в секции PCAR до 4 мм с конусом в 1 градус, создав отверстие большего размер��. Кажется, это сработало лучше всего, чтобы устранить странный флаер. PCAR Crush был выбран равным 12,2 мм, так как все более жесткое снижение FPS до неприемлемой степени на чем-либо, кроме самого высокого FPS. Удар BCAR установлен на 11,7 и компенсирует потерю взаимодействия с PCAR, чтобы дротик оставался стабильным.

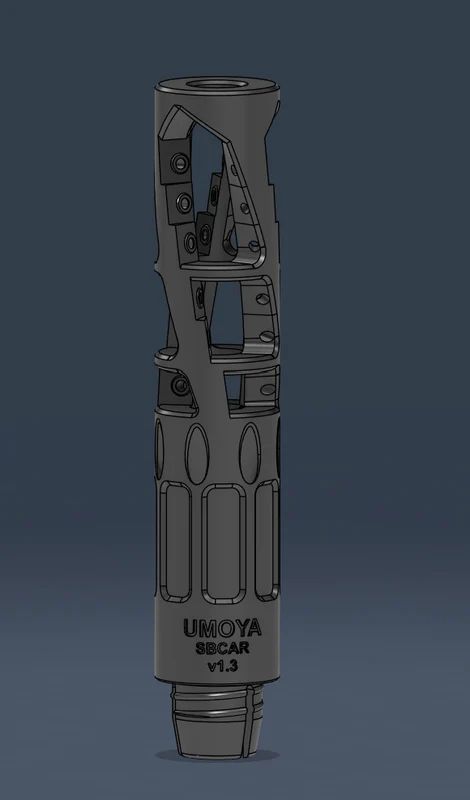

Мы тестировали без опорных колец в секции BCAR (оригинальная конструкция ZafC). Однако в итоге мы случайно уронили бластер, что привело к растрескиванию секции BCAR. В результате в окончательную конструкцию были добавлены два опорных кольца, чтобы придать немного большей жесткости.

Цанговая система RedCowl была выбрана из-за ее проверенной надежности, надежной блокировки и того факта, что они загрузили файл разработки с открытым исходным кодом. В воротнике, предназначенном для Umoya, есть отверстие, �� которое можно вставить шестигранный ключ M3, который поможет высвободить его, если он застрянет при сборке. Сама Umoya имеет внутренний диаметр ствола 16,25 мм, который может быть немного тугим или свободным в зависимости от того, какой ствол вы используете. Он без проблем подходит и фиксируется на стволах Worker и ZWQ, но, возможно, его придется отредактировать в зависимости от допусков вашего ствола. Я оставил канавки для двух уплотнительных колец О-16 на случай, если ��осадка будет слишком свободной.

Я не собираюсь делать заявления о точности или сравнивать их с другими вариантами, представленными на рынке. Я оставлю это очень талантливому Atlasunit22. Однако это было огромное обновление старых насадок SCAR, которые я использовал ранее.

Файлы

В комплекте 3 файла:

параметрический файл со всеми косметическими деталями. Это сделано для того, чтобы сообщество могло продолжать экспериментировать, чтобы увидеть, что делает это возможным.

STL Умои с PCAR 10 градусов и BCAR 12 градусов.

Замок c
