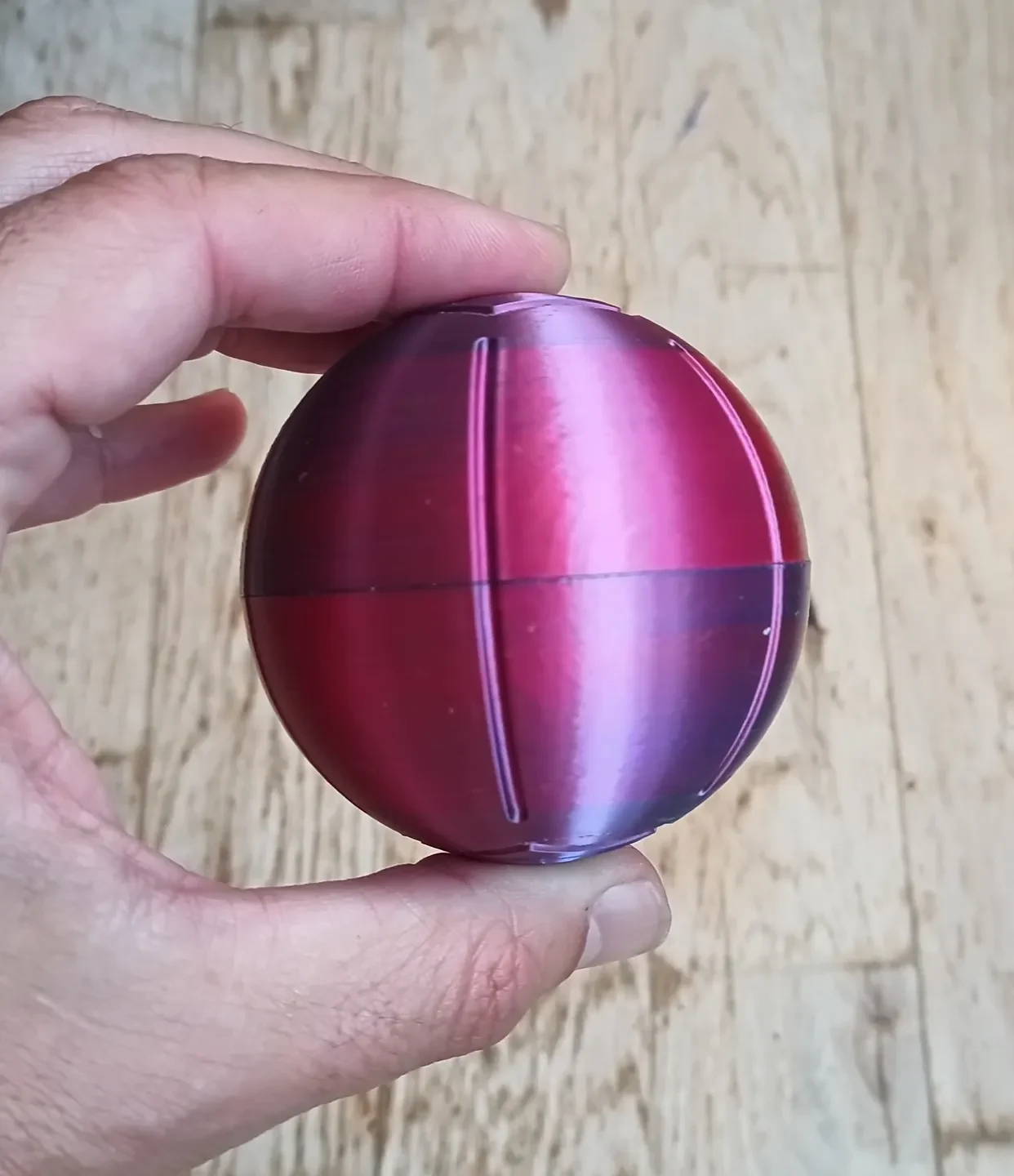

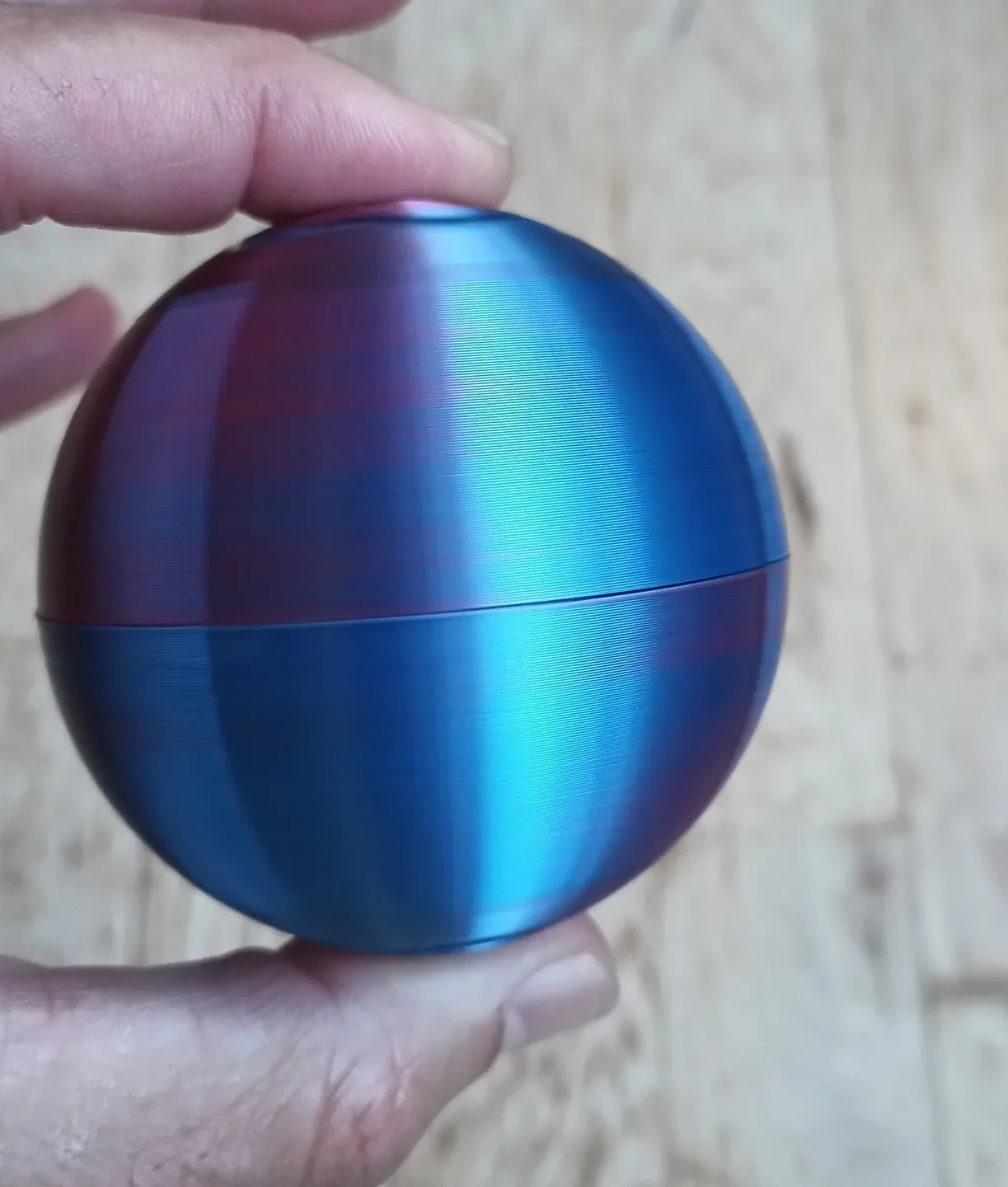

Непоседа со стальным шаром Jojo's Bizarre Adventure, без ...
Стальной шар должен вращаться у вас на ладони! В этой модели это достигается за счет одного подшипника 608, расположенного в ее центре.
Примечание: если вам это кажется забавным, вам также может понравиться сезонное пасхальное стальное яйцо.
Печать
Все это можно распечатать сразу, как демонстрируют прикрепленные файлы bgcode и 3mf. Я печатаю модель из PLA с переменной высотой слоя (верхняя часть мяча печатается с нижними слоями, чтобы поверхность была более гладкой). Я оставляю значение заполнения по умолчанию 15 %, но вы можете увеличить его, чтобы придать больше веса.
Рекомендую печатать на гладком листе. По крайней мере, в моем случае я получаю более гладкий ободок, а когда я сжимаю половинки, зазор гораздо менее заметен, чем при печати на фактурной пластине. Я печатаю без юбки, и все работает нормально, на печатной платформе никогда не было смещения деталей.
Сборка
Данная модель требует дополнительного оборудования:
Один подшипник 608.
Восемь гаек М10
Подшипник расположен в центре шара и обеспечивает плавное вращение между центральной ступицей и оболочкой шара. Гайки играют две роли: они работают как колышки для выравни��ания и улучшают инерцию.
Рекомендую собирать шар таким образом:
Возьмите одну половину шара (внешнюю оболочку) и вдавите подшипник. Он наполовину утонет, другая половина подойдет к противоположной части шара.
Вдавите гайки М10 в свои пазы в той же полушарике. Вы можете пропустить этот шаг или использовать любой другой наполнитель, но тогда вам, вероятно, придется склеивать половинки между собой.
Надавите противоположную полусферу на гайки и закройте зазор. По желанию половинки можно склеить. Позаботьтесь о том, чтобы внешние выступы на шаре совпадали.
Вдавите ступицы в шар так, чтобы они встретились в центре внутри подшипника. Опять же, по желанию вы можете склеить их кончики.
Клей
Ни одну из своих моделей я не склеивал, и они довольно надежно держатся. Если вы решите приклеить его, нанесите клей в шагах 3 и 4, как указано. Будьте осторожны, чтобы не склеить подшипник.
Альтернативы
Есть несколько способов настроить печать или исключить необходимость использования специального оборудования.
Кольцо на палец

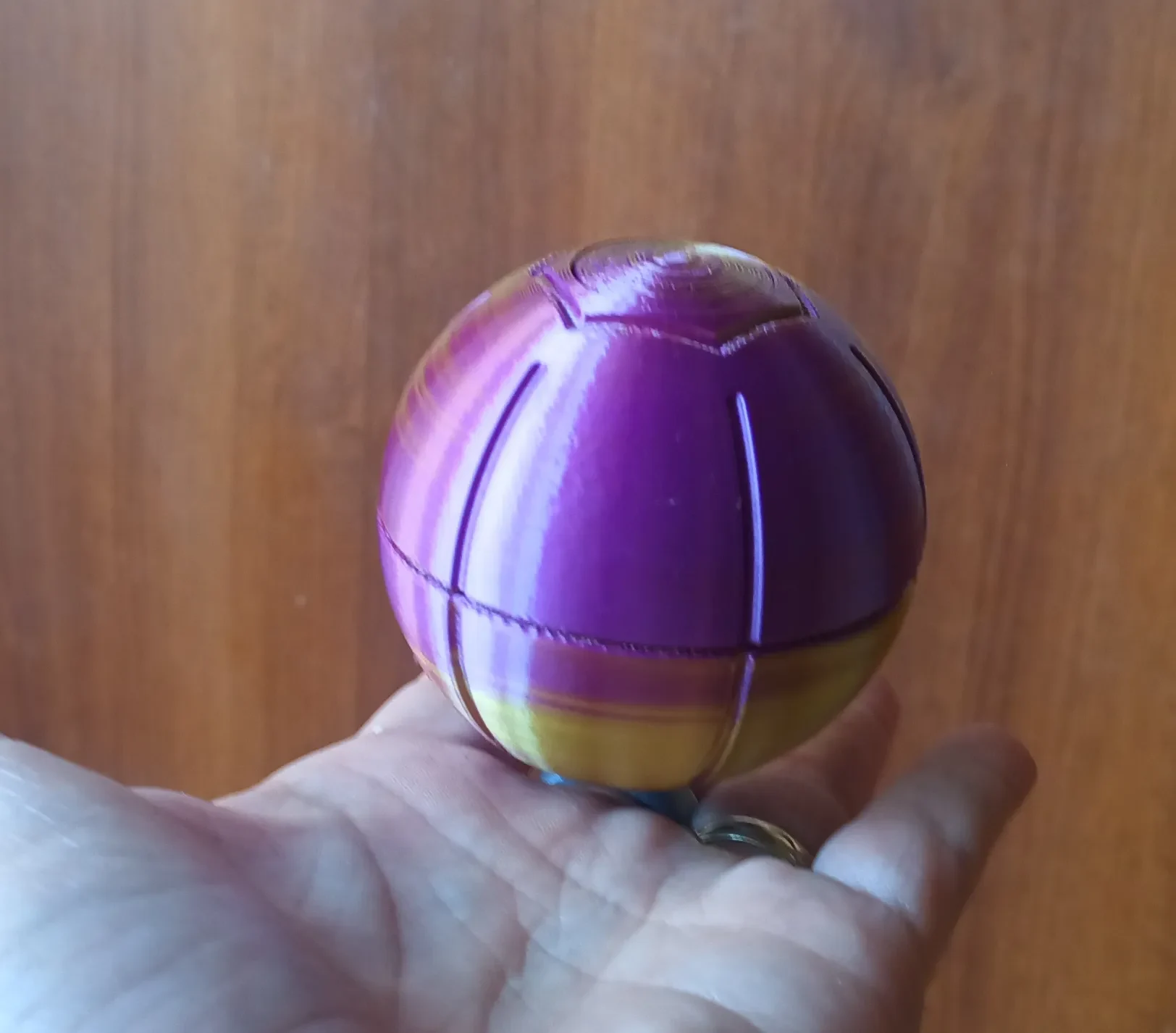

Существует stl альтернативной втулки (во всяком случае, полуступицы) с прикрепленным кольцом. Это позволяет вам держать мяч в ладони и при этом заставлять его вращаться. Даже ладонью вниз.
Пластиковая фурнитура
Я протестировал напечатанные на 3D-принтере подшипники и гайки, чтобы заменить настоящие металлические. Если вы спешите опробовать действие стального шара, а деталей нет, попробу��те следующее:
608 Подшипник от firstgizmo
Гайка M10 (ISO 4032, стиль 1) от Books, но я получаю лучшие результаты с минимальной версией.
