Федеральный сигнал 2001 СРНБ (полностью функциональный).....

Эта модель является первой моделью SRNB 2001 года, представленной в печатных изданиях! Она немного больше, чем я обычно делаю, но пользователь запросил эту модель, и вот она! Статор, прерыватель и часть рупора не составит труда собрать, поскольку все они основаны на тех же принципах, что и другие мои модели. Однако два коллекторных кольца могут быть сложными и требовать большой ловкости.

Детали, которые вам нужны
2 двигателя постоянного тока 130 3 В
Кабель
Источник питания
Пустая банка из-под напитков (или металлическая полоска)
Суперклей
Инструменты, которые вам нужны
Припой
Ножницы
Наждачная бумага
Как построить

Во-первых, я бы начал с чоппера. Это проще всего. Я разделил эти две части, чтобы не путать их. Вы также можете начать с ротатора.

Чоппер и статор

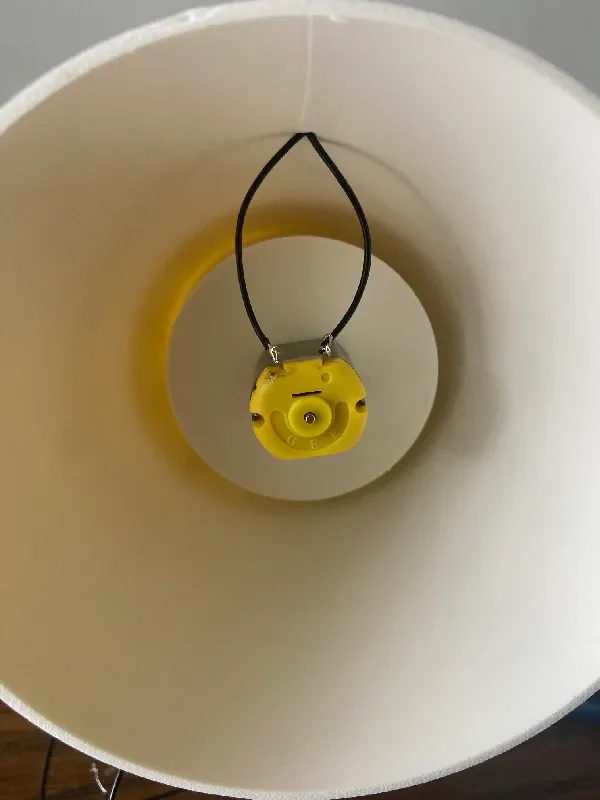

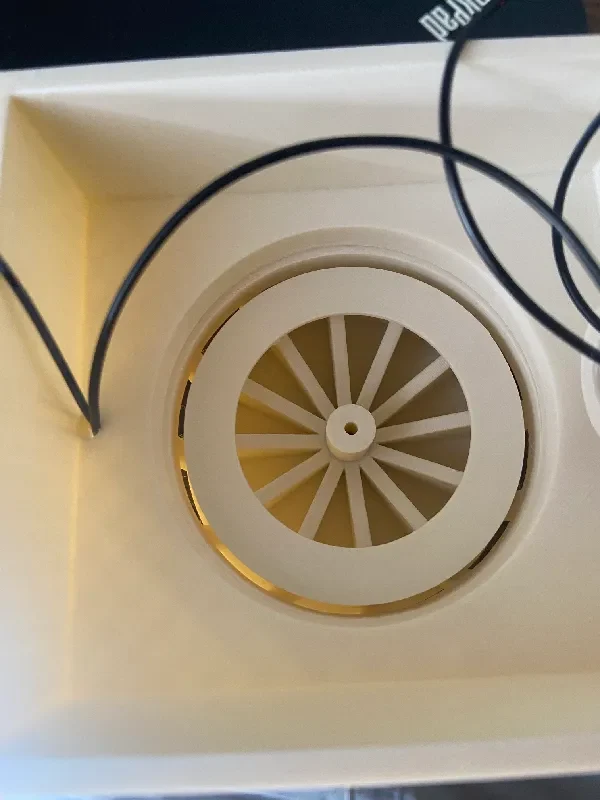

Сначала прикрепите двигатель к статору. Затем прикрепите измельчитель к валу двигателя. Убедитесь, что измельчитель ��е трется о край статора. Это сильно влияет на звук. Если статор все время трется о край, лучше всего просто напечатать новый прерыватель. Теперь прикрепите кабели к двигателю. Как только это будет сделано, вы можете приклеить крышку двигателя к статору. Если

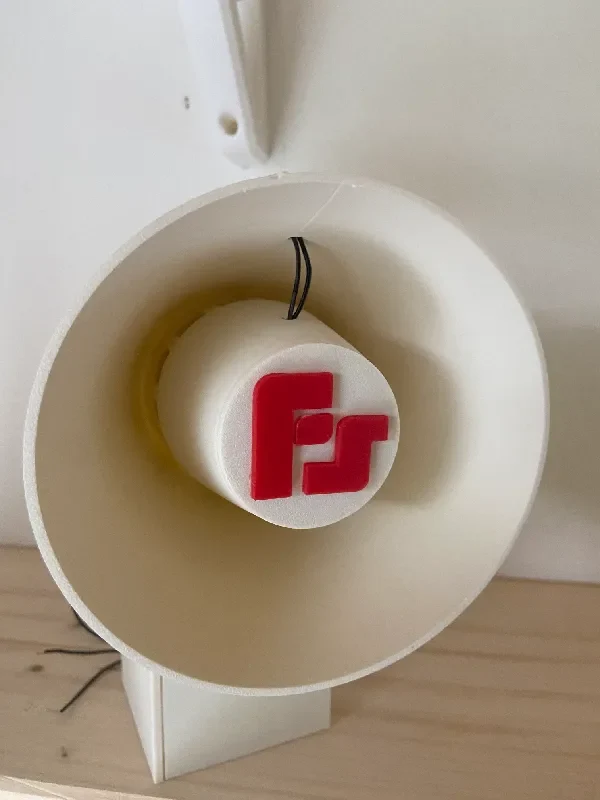

вы уже распечатали логотип Federal Signal, теперь можете его наклеить. Теперь идет основа рога. Наклейте на него рупор, а затем вставьте в него всю конструкцию статора-прерывателя. Теперь прикрепите два впускных патрубка под основание рупора. Как это сделать, вы можете увидеть на картинках. Пока не прикрепляйте крышку к основанию рупора; это происходит в конце!

Ротатор

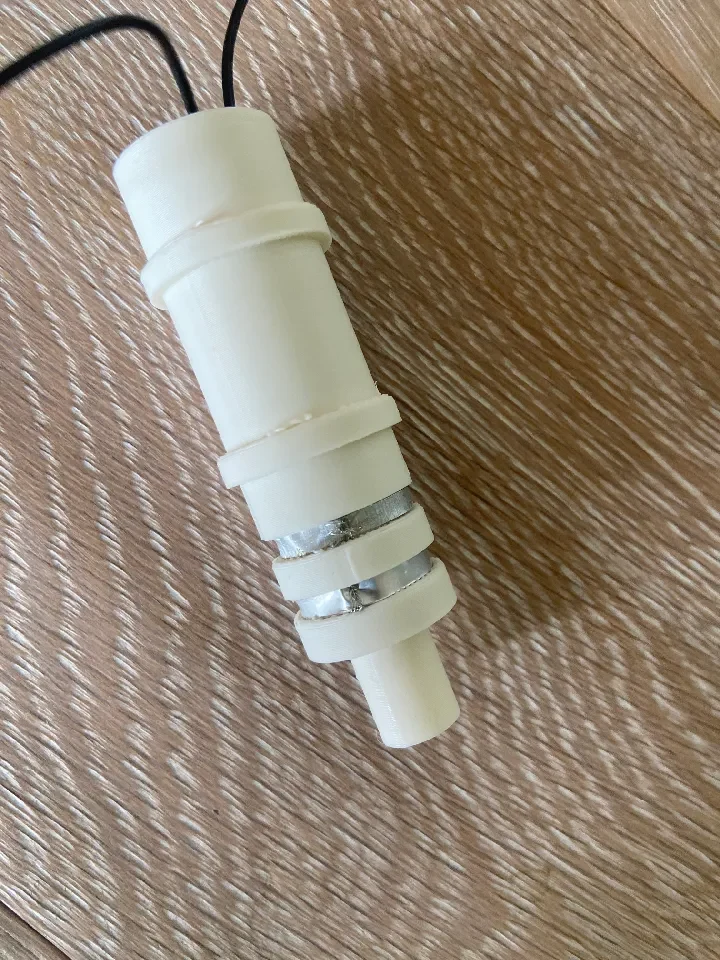

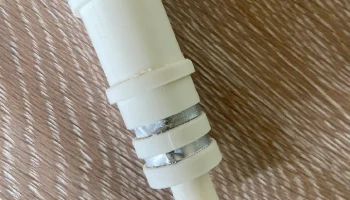

Будьте осторожны с ротатором, так как он может оказаться немного сложным. Возьмите пустую банку из-под напитка и отшлифуйте отпечаток. Я использовал пустую банку из-под колы. После шлифовки на банке больше не должно быть никаких следов. Теперь ножницами отрежьте две полоски, которые войдут в пазы главного вала. Припаяйте кабель к каждой полоске и протяните кабель ��ерез отверстия. Затем вклеиваем полоски в прорези. Кабель должен быть достаточно длинным! Теперь у вас есть коллекторные кольца. Теперь поместите главный вал в большое отверстие в основании вращателя. Теперь прикрепите главную шестерню к главному валу и приклейте ее на место. Теперь прикрепите двигатель к основанию вращателя, а шестерню к двигателю. Наконец, приклейте трос к держателю щеток и приклейте его к основанию вращателя. Убедитесь, что провода двигателя касаются колец коллектора. Приклеиваем его так, чтобы он хорошо прилегал к коллекторным кольцам!

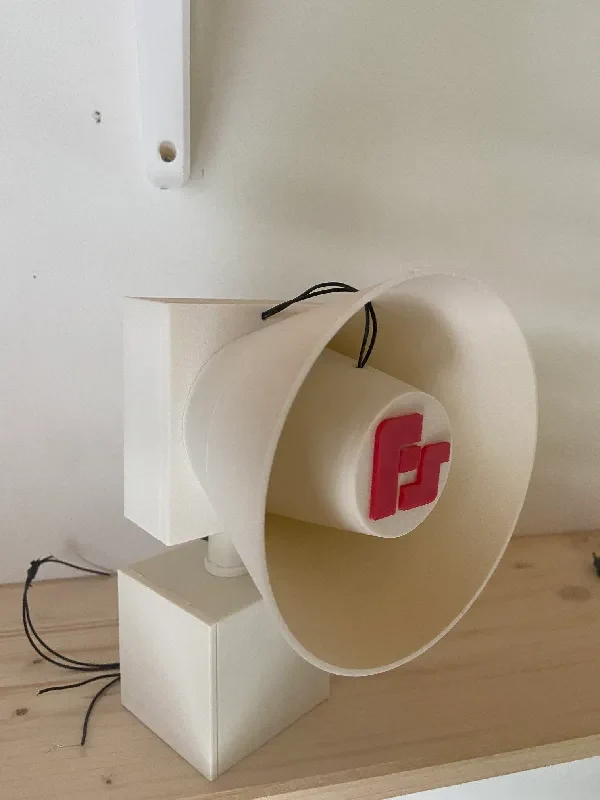

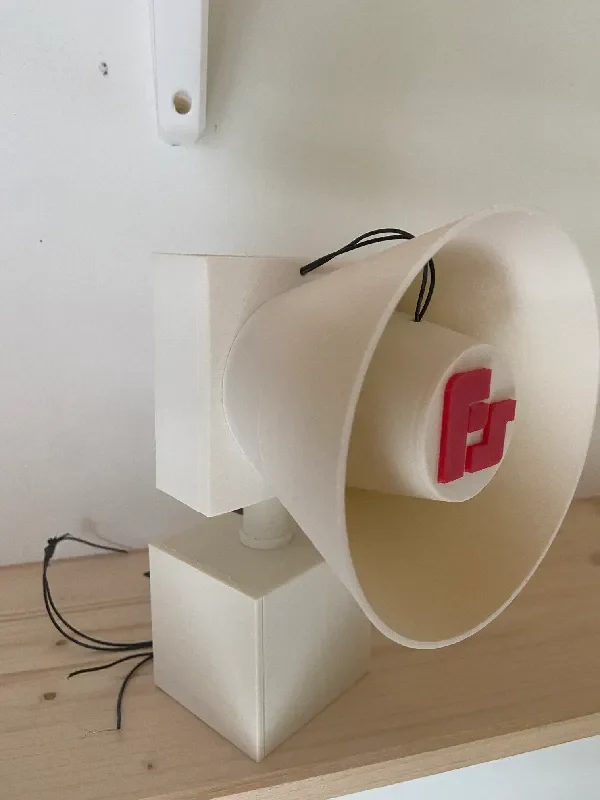

Теперь осталось только приклеить рупор на главный вал и подключить тросы к мотору. Наконец, наденьте две крышки на вращатель и рупор, и модель готова!

Управление сиреной

Для управления сиреной вы можете подключить два разных кабеля для вращателя и прерывателя, чтобы можно было использовать вращатель и прерыватель отдельно. Однако, если вы предпочитаете более простое решение, просто припаяйте двигатель вращателя к проводам щеток, чтобы он работал от аккумулятора.

Если у вас возникнут проблемы, вы можете написать мне, и я вам помогу. Могут быть ошибки с коллекторными кольцами, поэтому убедитесь, что металл гладкий. Если мотор на чоппере слишком тяжелый, в ротатор можно поместить грузы. Если вы хотите другую сирену, обязательно напишите об этом в комментариях! Веселиться! :D
