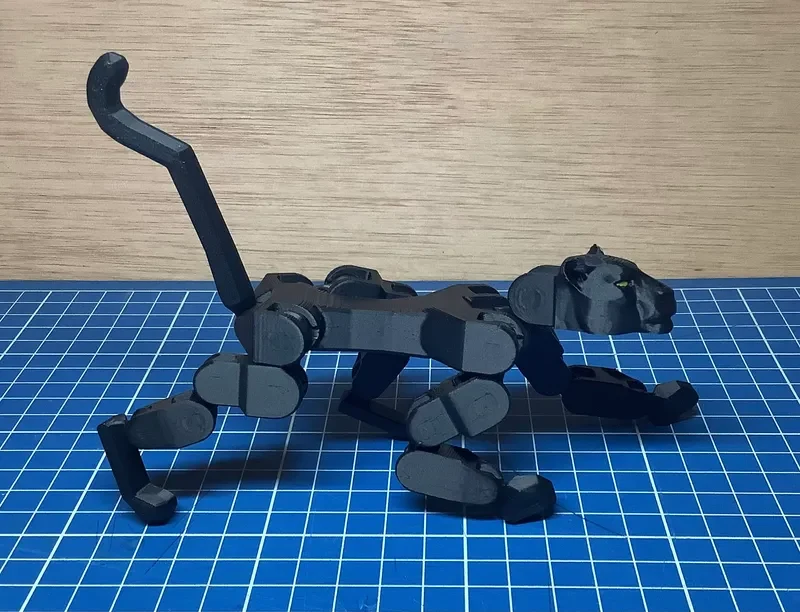

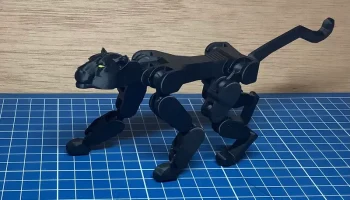

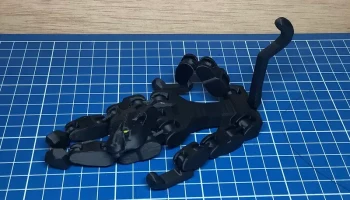

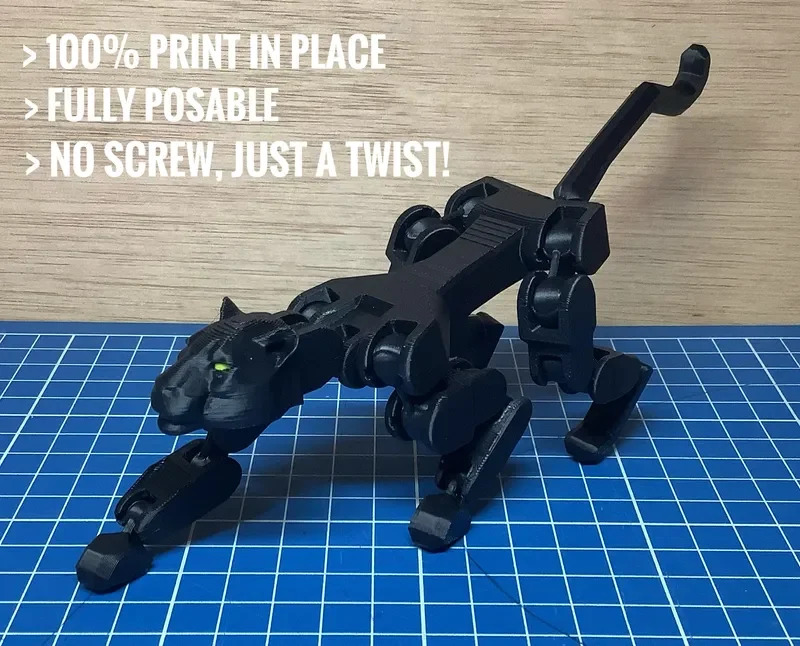

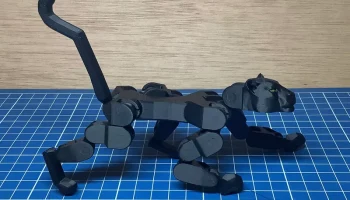

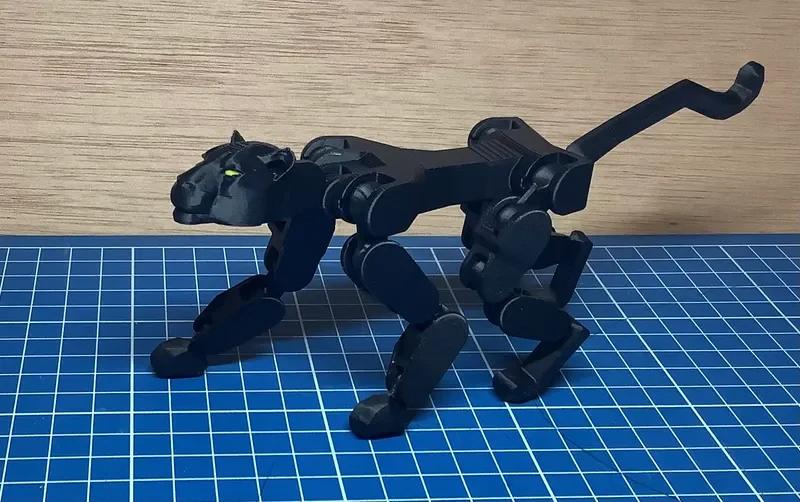

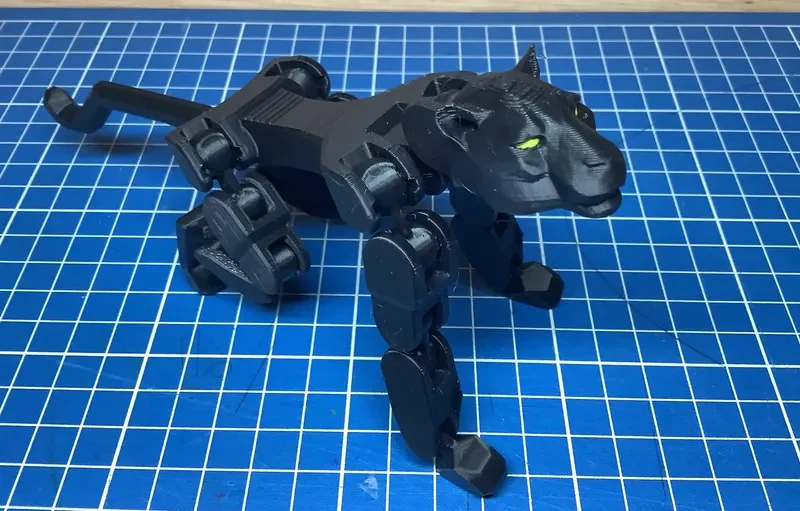

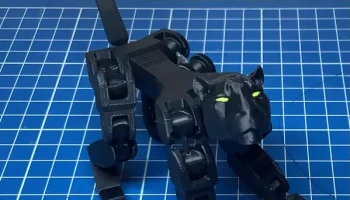

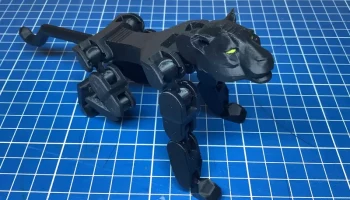

Черная Пантера - распечатайте на месте и можно поставить....

ПОЖАЛУЙСТА, ПОСТАВЬТЕ ЛАЙК КОММЕНТАРИЙ К ВАШИМ ДЕЛАМ. СПАСИБО!

Это мой совместный дизайн четвертого поколения, напечатанный на месте. Мои предыдущие конструкции с винтом допускали полное движение шарового шарнира, но:

иногда было трудно печатать, потому что винт такой маленький
тонкий живой шарнир при постоянном напряжении через некоторое время может сломаться

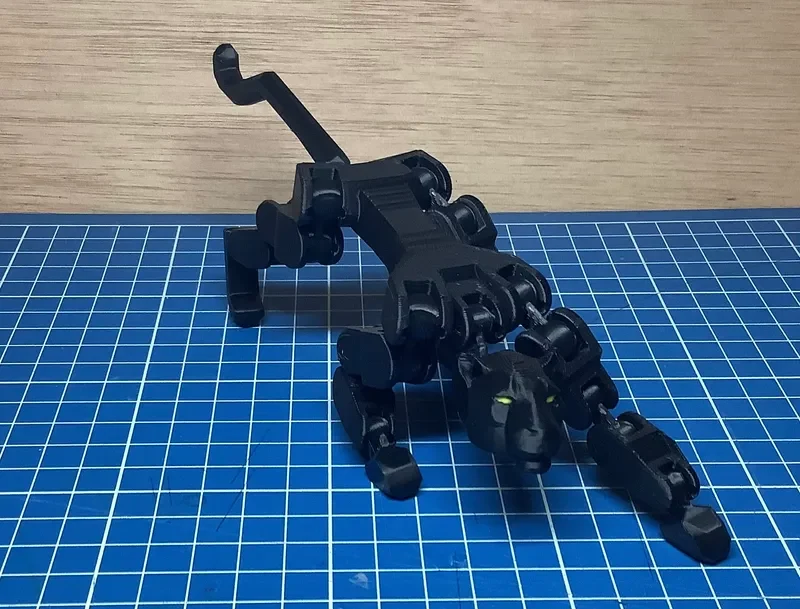

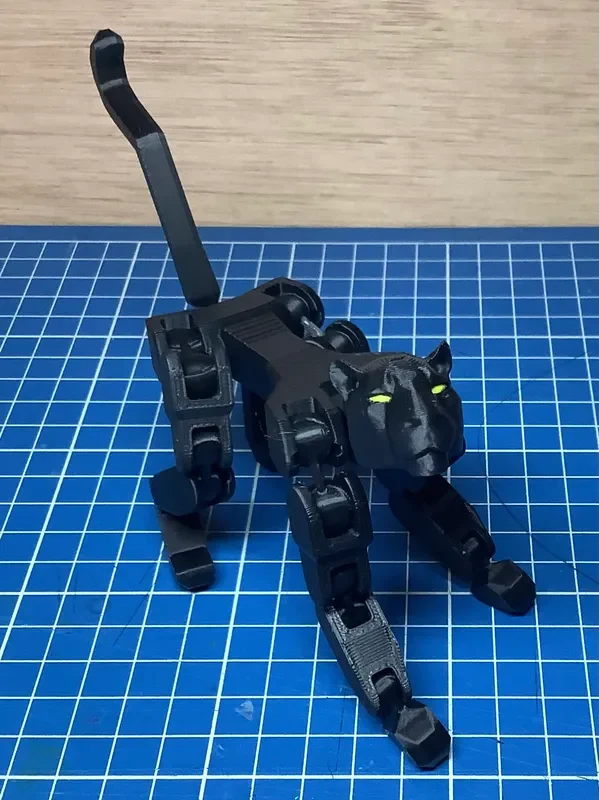

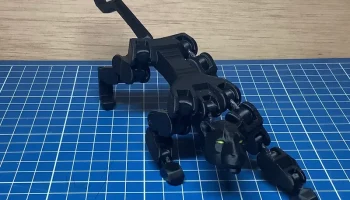

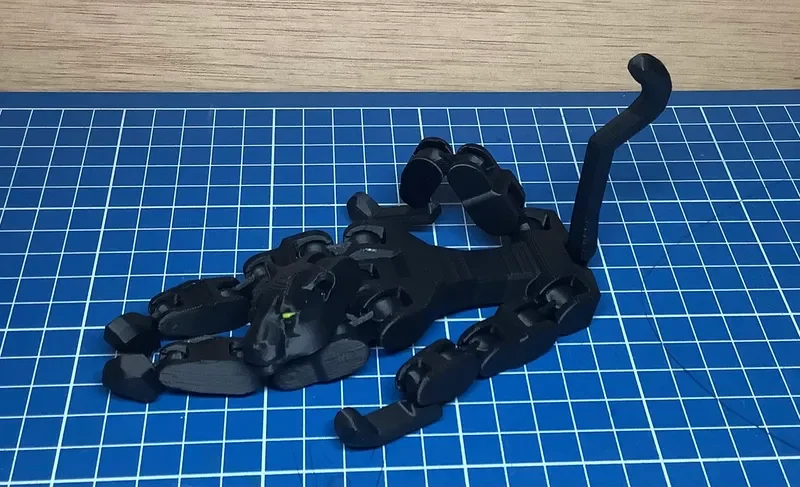

Эта новая конструкция избавлена от винта и шарнира за счет более ограниченного движения. Но в большинстве случаев полное движение шарового шарнира не требуется и не желательно. Эта пантера очень подвижна и использует только это соединение в трех размерах: 9, 11 и 13 мм.

Принцип заключается в том, что сам шар имеет 2 диаметра: маленький в скрытых областях и больший в открытых. Поворачивая шар более чем на 20°, вы переводите его в положение трения, а соединительный рычаг на 1 мм больше отверстия, что предотвращает возврат сустава в исходное свободное положение при движении конечности. Он должен быть гораздо более прочным.

Операция поворота немного сложна, потому что вы должны заставить один шар занять нужное положение, затем другой, не позволяя последнему вернуться на место. Для этого нужна некоторая сила, поначалу может быть страшно, но я при этом ни разу не сломал сустав. Я снял видео, чтобы показать вам, как это сделать:

В этом видео основное внимание уделяется основному принципу, потому что я хотел, чтобы он был понятен. На реальной модели, близкой к телу, это сложнее, потому что там нет места для пальцев и отпечаток более жесткий, но перемещать его до тех пор, пока не удастся повернуть среднюю планку на 90°, можно найти способ. Если �� вас возникнут трудности, я добавлю еще одно видео, чтобы показать, как я это делаю, но оно может скорее сбить с толку, чем помочь (иногда это немного похоже на кубик Рубика).

Поскольку диаметры шара и шарнира одинаковы, вам необходимо использовать надежный принтер (например, Prusa или Bambu). Зазор 0,4, кроме встроенных опор (0,2).

Я использую насадку профиля бамбулаб 0,4, слой 0,2, «сильную» с 4 стенками (6 здесь перебор), без опоры, слайсер арахна. Нарезать его ОБЯЗАТЕЛЬНО слоями толщиной 0,2 мм, он для этого предназначен. И не масштабируйте модель, иначе встроенные подставки под сферы будут работать неправильно.

Используйте предоставленную «тестовую» часть, чтобы убедиться, что с вашим принтером все в порядке, и попрактикуйтесь в повороте.

Я делаю цвет глаз с помощью AMS Color Change, это добавляет всего 15 минут, потому что они такие маленькие. Но эффект завораживает. Общее время печати около 3 часов. Я использую PLA и другие материалы не пробовал.

Ставьте лайк, комментируйте, показывайте свои работы!

[РЕДАКТИРОВАТЬ] Как я это сделал?

я спроектировал суставы и конечности в OPENSCAD
Для оформления головы я использовал RODIN https://hyperhuman.top/r/YFR1RTVD (получите скидку 50% на кредиты по этой ссылке)
Я использовал Window 3d Builder, чтобы вырезать и собрать детали.
