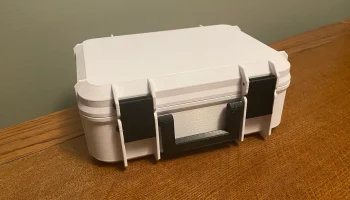

Прочная коробка с ручкой параметризируемая

Прочная коробка с защелками и ручкой (все параметры). Все детали, включая крышку, теперь находятся в одном файле.

Эта прочная коробка является ремиксом «Параметрической коробки для инструментов» от Yanev.

ОБНОВЛЕНИЕ 2024_03_31 — Я объединил основную коробку и крышку в один файл .f3d, так что теперь нужно изменить только 1 набор параметров, и все детали будут соответствующим образом скорректированы. Это значительно упрощает изменение размера коробки и должно уменьшить количество ошибок при создании этих файлов.

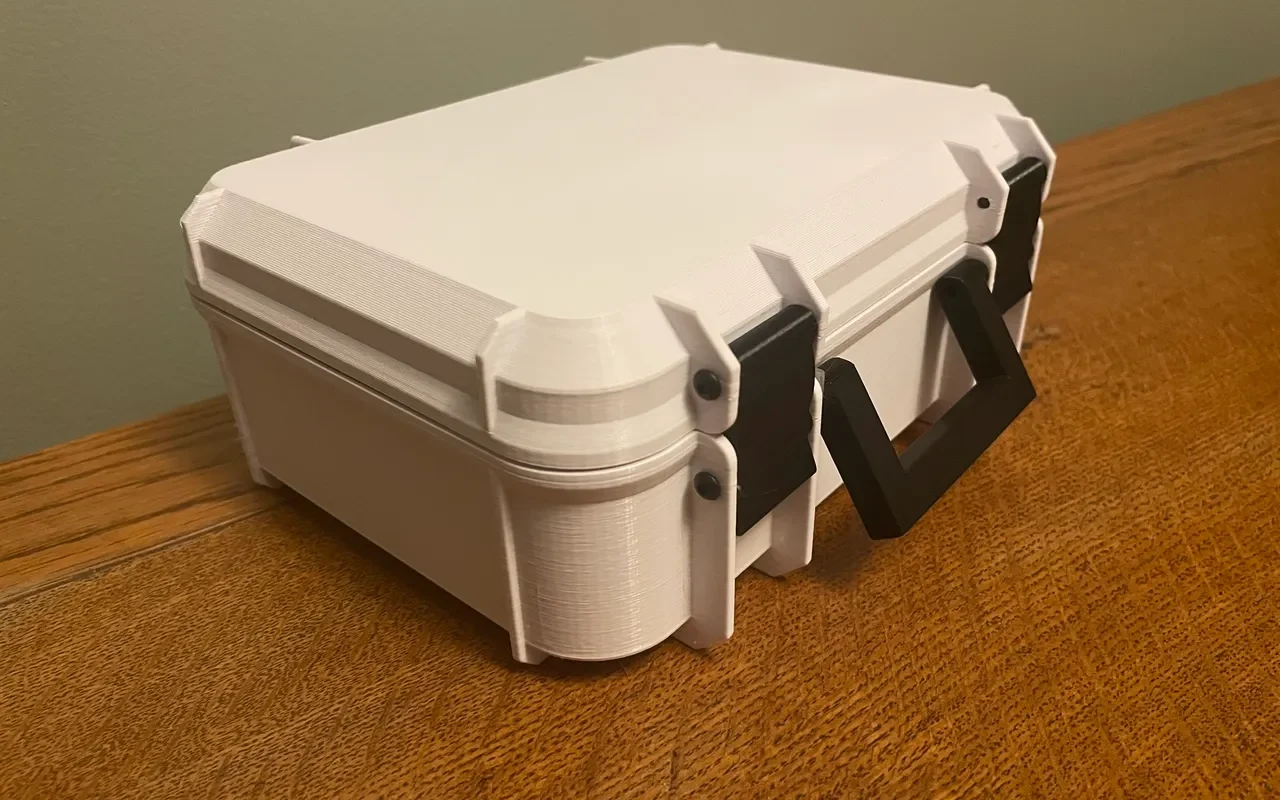

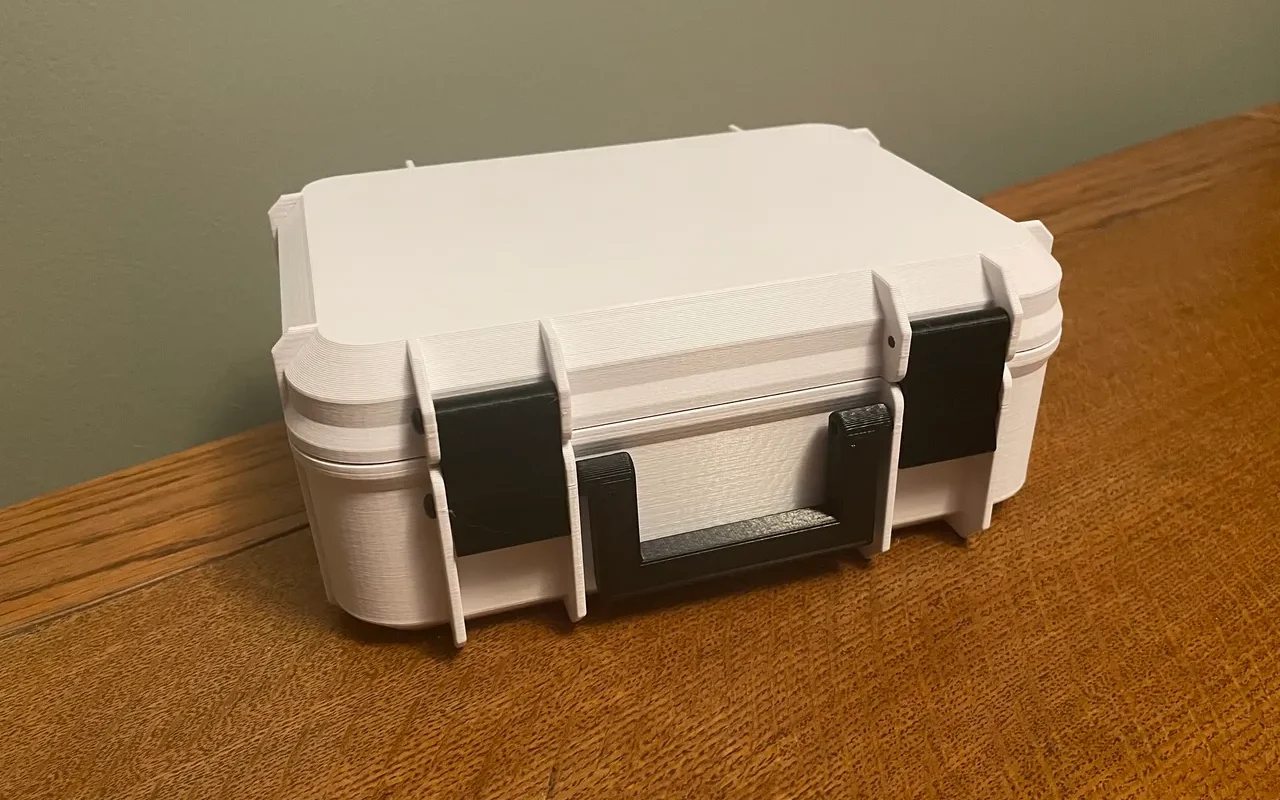

В этой версии добавлена ручка, которую можно прикрепить к верхним или нижним болтам защелок (я предпочитаю нижние, если ящик не очень короткий). Эта версия улучшает другие версии ручек тем, что ручка включена в модель ящика .f3d и является параметрической вместе с остальной частью ящика. Таким образом, при изменении размеров ящика ручка будет изменяться соответственно, без необходимости измерять и изменять другой файл.

Максимальная высота ручки составляет 45 мм, поэтому она не будет неудобно высокой на очень высокой коробке, а минимальная — 25 мм, поэтому она не будет слишком длинной на очень короткой коробке (эти минимальные и максимальные значения обрабатываются автоматически в параметрах Fusion 360). В случае очень короткой коробки ручку следует прикрепить к верхней части защелки, чтобы она плотно прилегала к коробке.

ВНИМАНИЕ: если ширина коробки слишком мала, это нарушит параметры ручки, поскольку не будет достаточно места для ее крепления.

Для крепления ручки вам понадобится болт M3x35 или M3x40 (M3x40 немного более надежный). Для задней петли и других болтов защелки требуется болт M3x30. Итак, в общей сложности вам понадобятся следующие крепежные детали: 4 болта M3x30 и 2 болта M3x40 (или 35).

Коробка имеет паз, в который можно добавить 1,75-миллиметровую нить TPU, чтобы сделать коробку более устойчивой к пыли и воде.

Наряду с файлом .f3d, я включил файл stl для удобства людей, у которых нет fusion360. Включенный файл stl представляет собой коробку с внутренними размерами 180x120x70 мм.
