Чехол Orange Pi 5 Pro

Этот дизайн является развитием моих предыдущих чехлов для моего OPi 5, начиная со следующих функций:

поднимает компьютер над полем мусора на моем столе
делает порты питания, SD-карты и USB более доступными

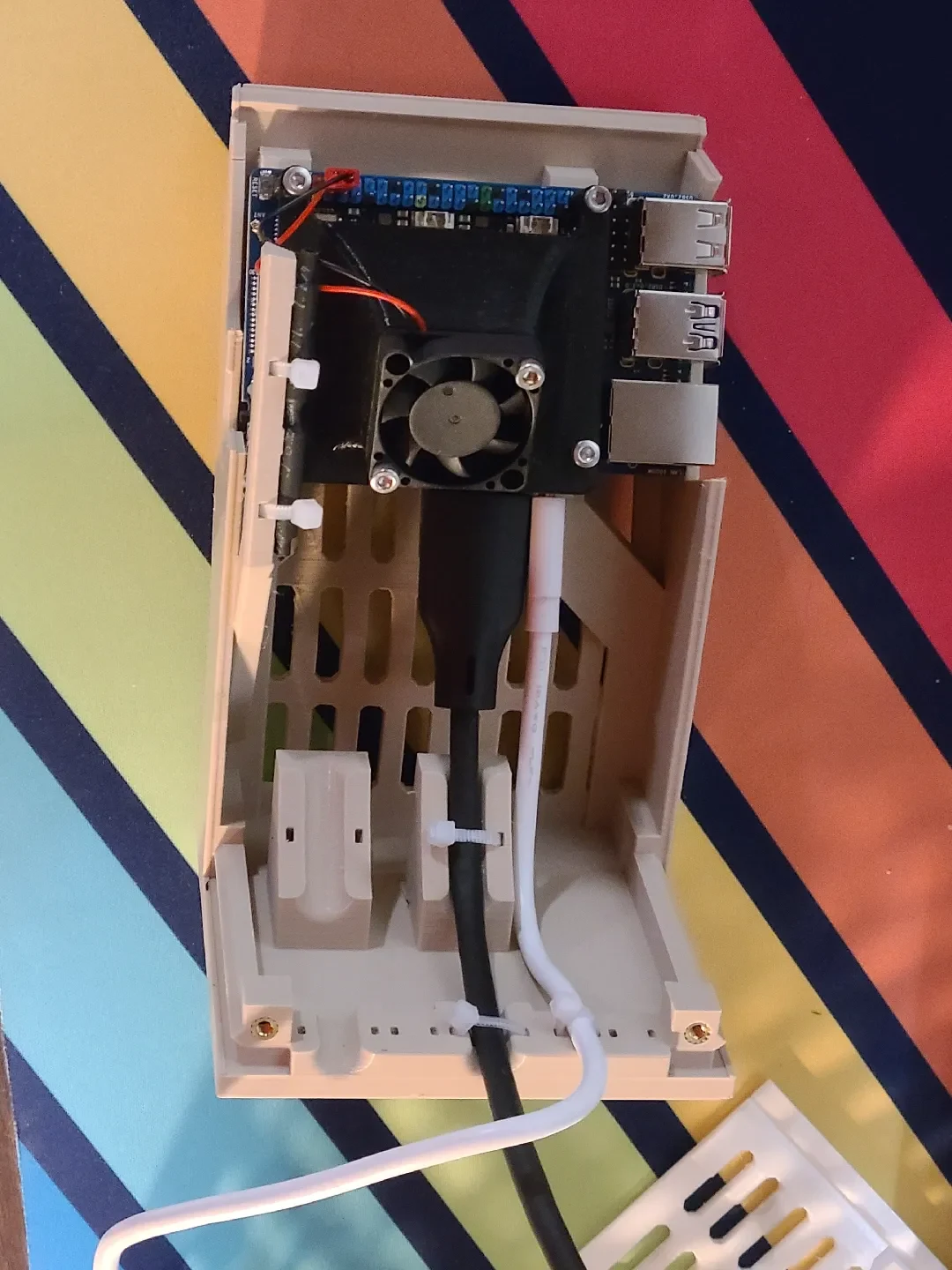

защищает SBC от повреждений, располагаясь на некотором расстоянии от корпуса до платы, что также обеспечивает дополнительную площадь поверхности для вентиляции, а также закрепляя HDMI и шнур питания отдельно от платы для защиты разъемов

Этот дизайн добавляет:

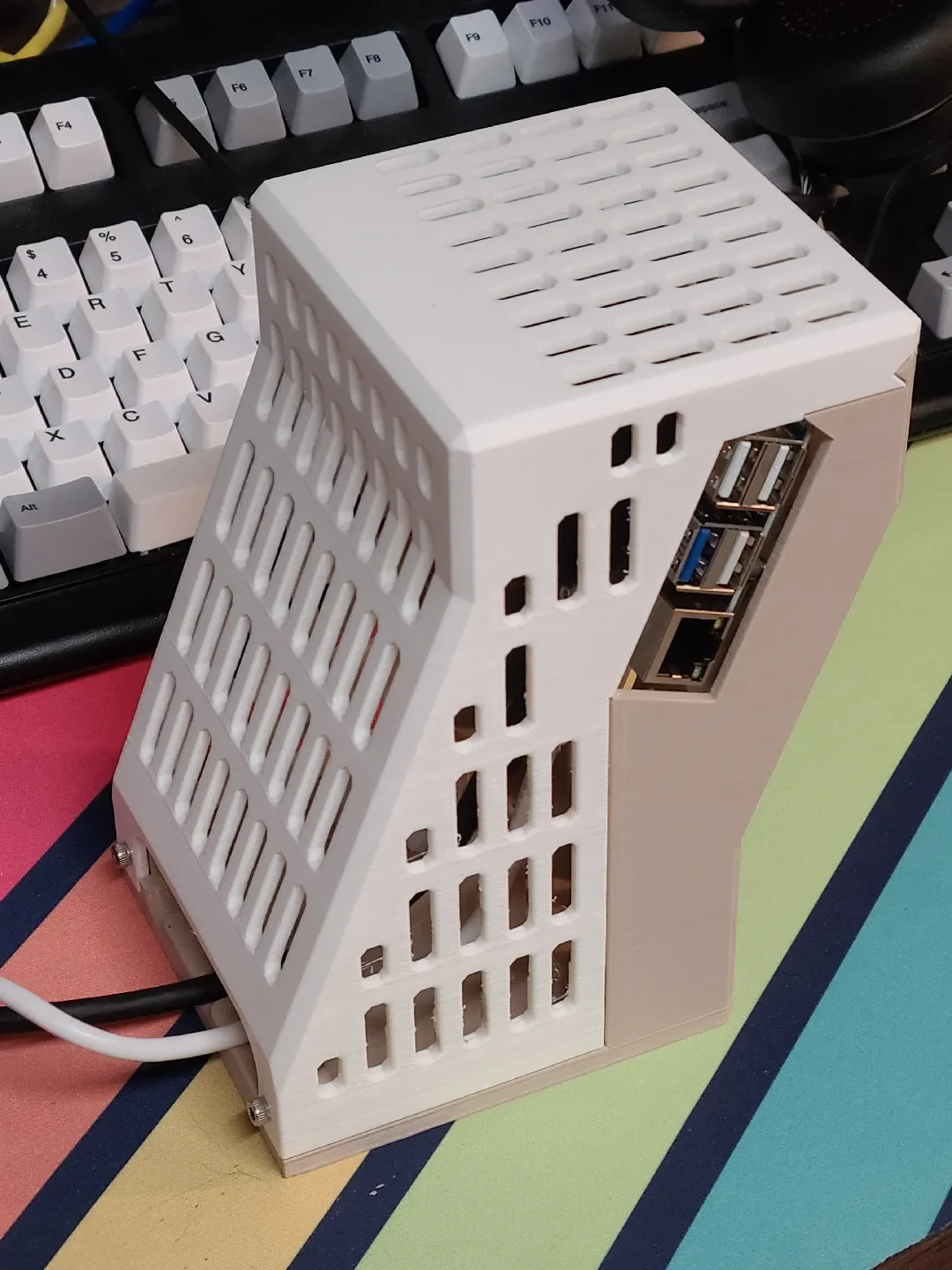

громкость была уменьшена за счет наклона передней и задней части, чтобы уменьшить место, занимаемое на моем столе
крышка сдвигается вбок, поэтому ее не нужно закреплять винтами даже при подъеме, и ее можно легко снять

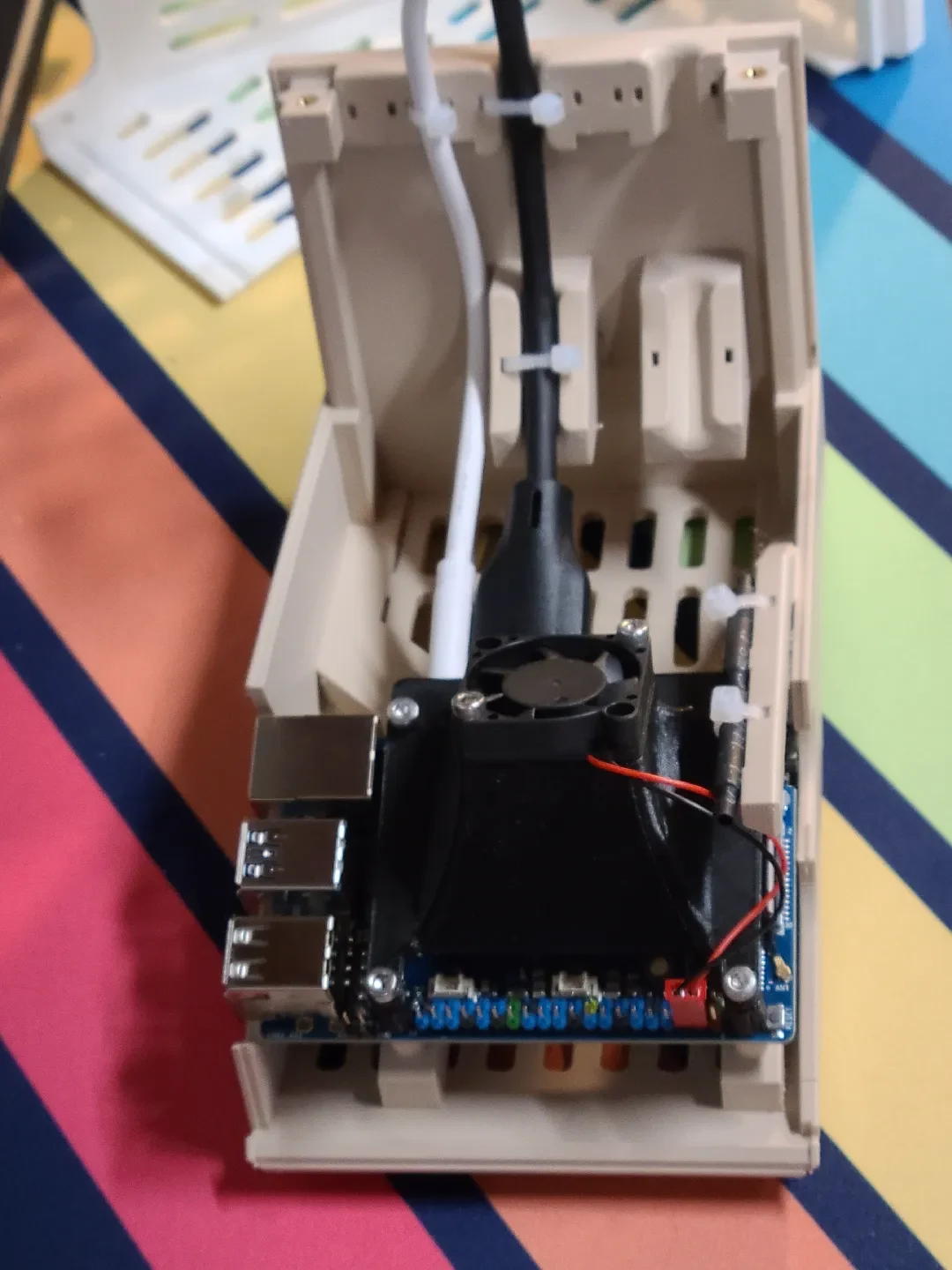

опору вентилятора можно использовать с радиаторами и без них

Я спроектировал это в версии FreeCAD для разработчиков и не смог детализирова��ь его так, как мне хотелось, так что, возможно, эта работа еще находится в стадии разработки. Я не смог понять, как смоделировать кожух вентилятора, поэтому он был смоделирован в Fusion 360, поэтому лицензия некоммерческая. Обновление от 15 июля 2024 г. — последняя версия для разработчиков кажется достаточно стабильной, поэтому я загрузил модель на случай, если кто-нибудь захочет ее отредактировать.

Крышка крепится (2) винтами M3x8 к (2) термофиксированным резьбовым вставкам.

Я обнаружил, что без радиаторов температура процессора поднялась до 80 С, а после установки радиаторов стала 70 С.
