E3 V3 SE Orange Pi Zero 3+крепление LM2596S

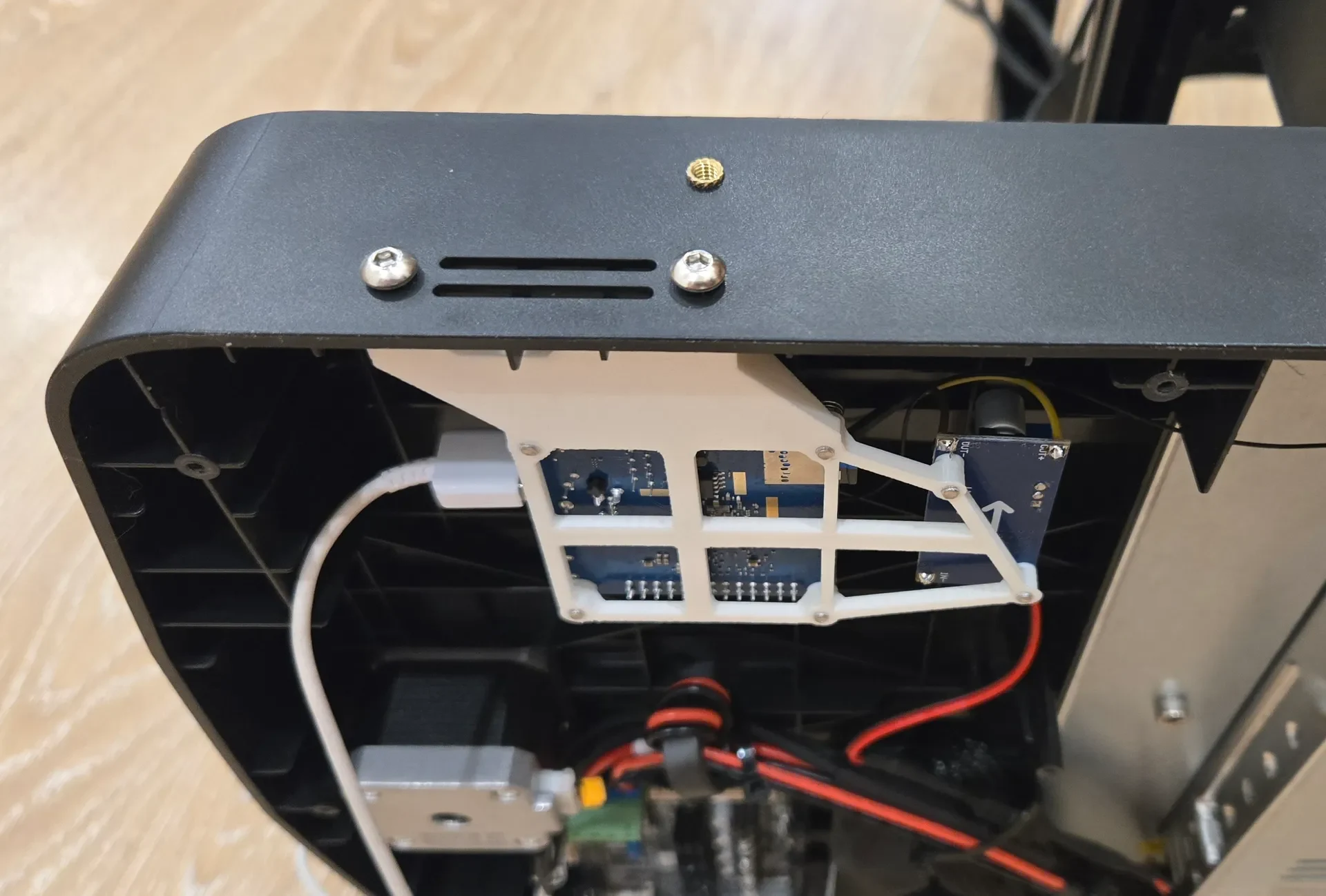

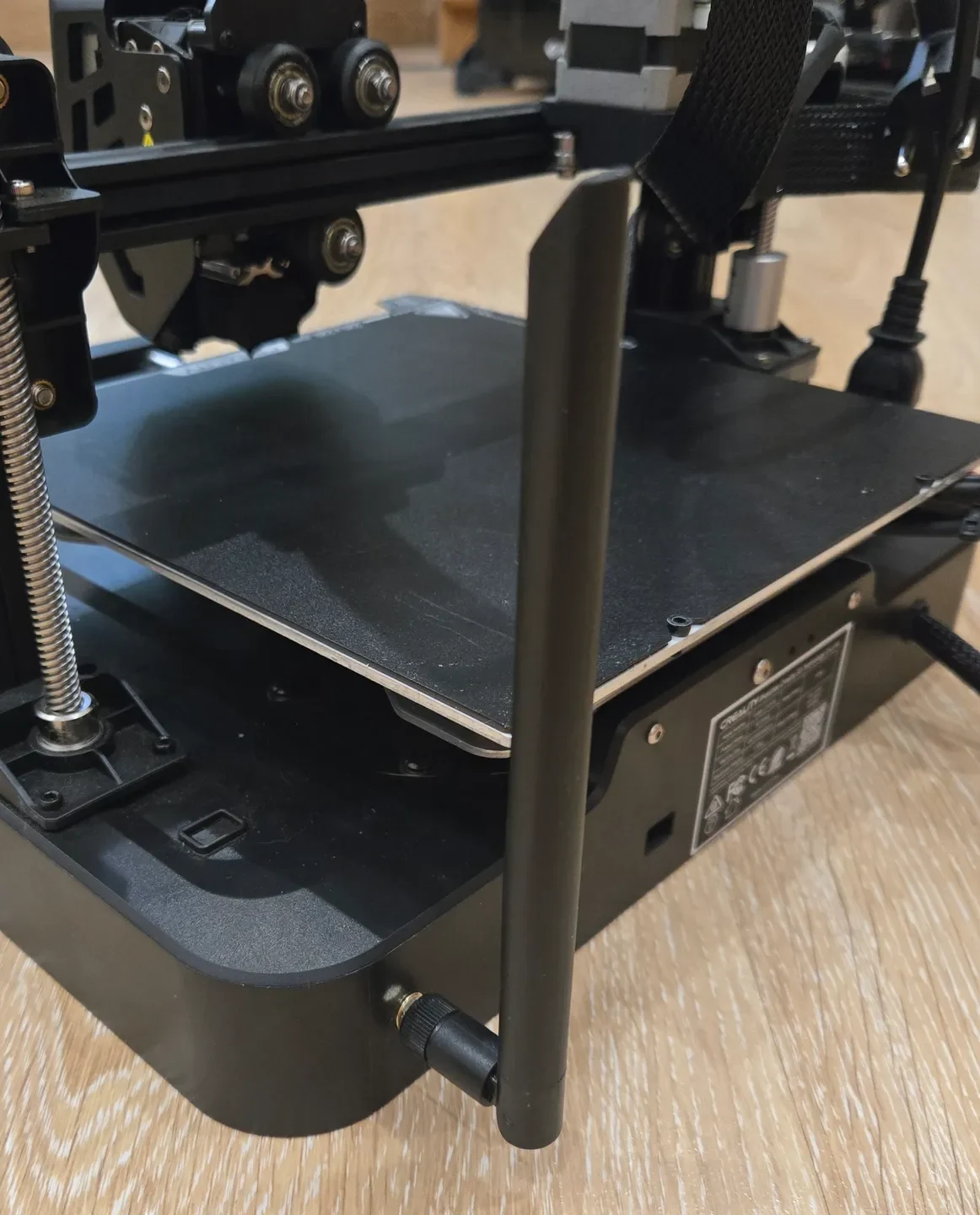

Когда я Klipperized мой e3v3se, я не хотел, чтобы пи висел снаружи, поэтому я купил внешнюю антенну (OPiZ3 использует разъем IPEX-4) и смоделировал этот простой кронштейн для установки как OPiZ3, так и понижающего преобразователя LM2596S внутри корпуса принтера. Его удерживают 2 бывших винта экрана.

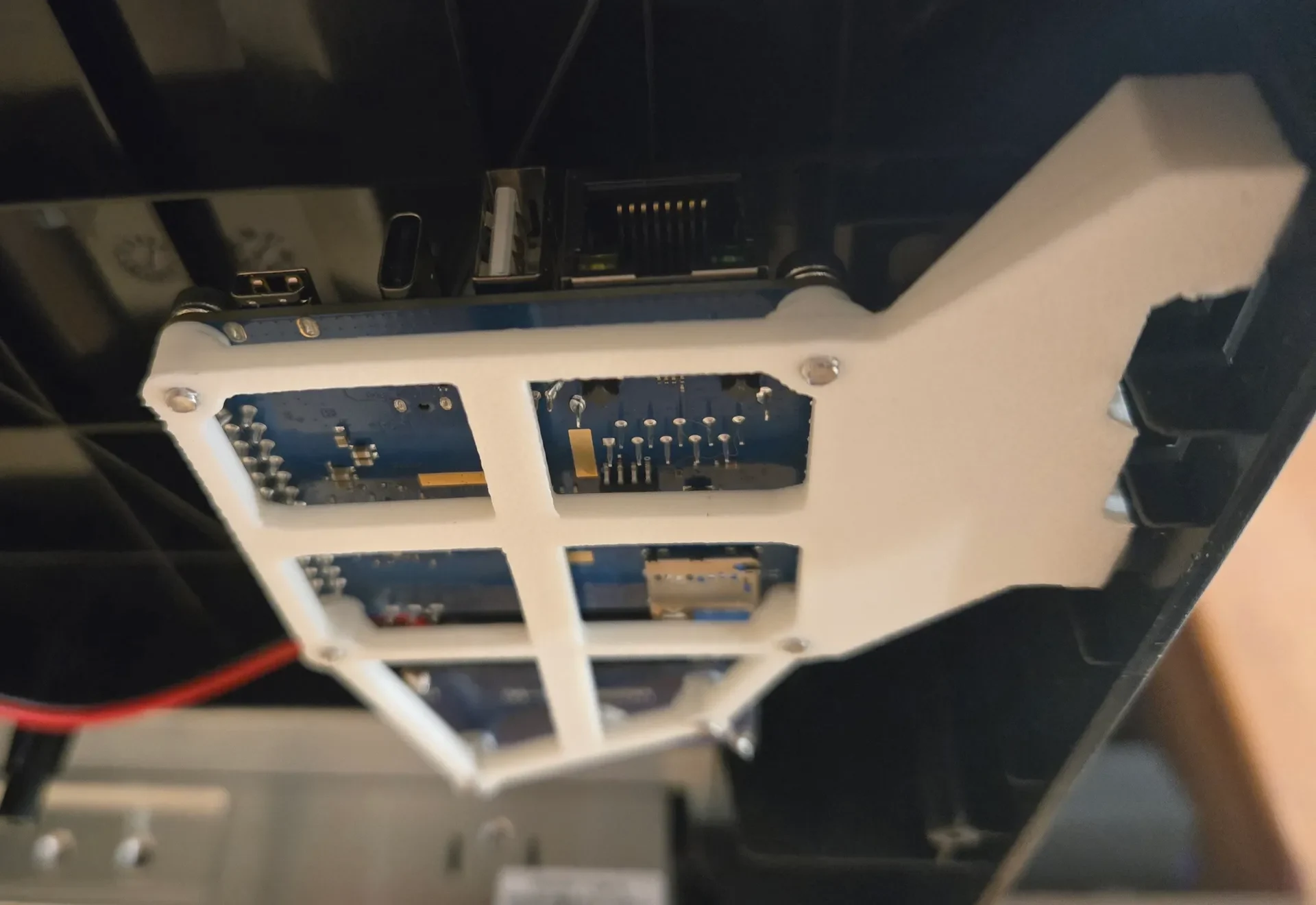

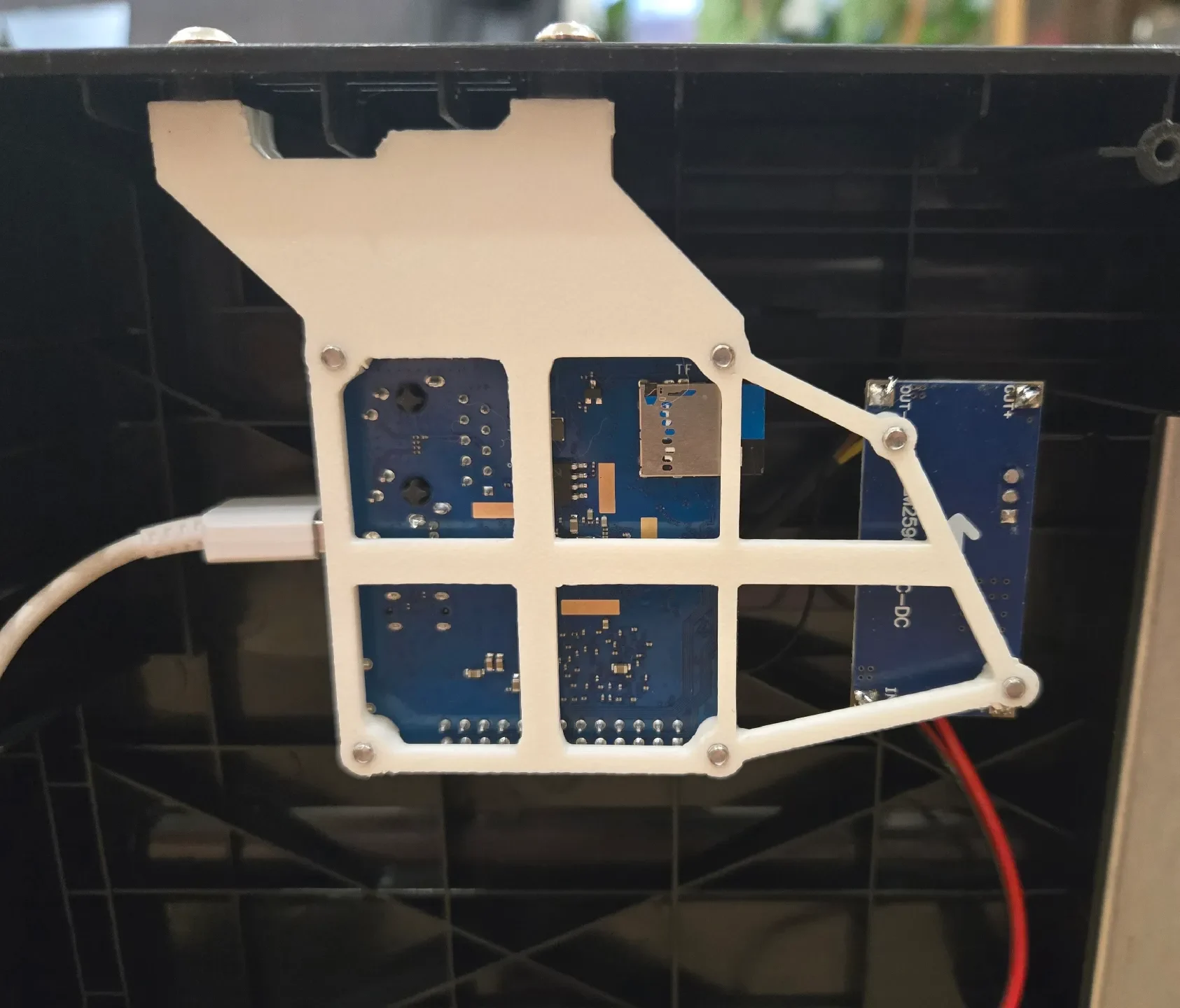

OPiZ3 и LM2596S крепятся в общей сложности 6 болтами с шестигранной головкой M3x8.
Моя напечатана из АБС-пластика без опор, она достаточно жесткая, чтобы без проблем удерживать их обоих. Могу поспорить, что PETG с достаточным наполнением тоже подойдет. Я не уверен насчет PLA из-за температуры внутри, поэтому я бы не рекомендовал его, но вы всегда можете попробовать его сами.

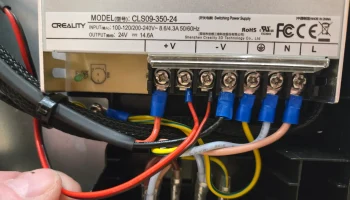

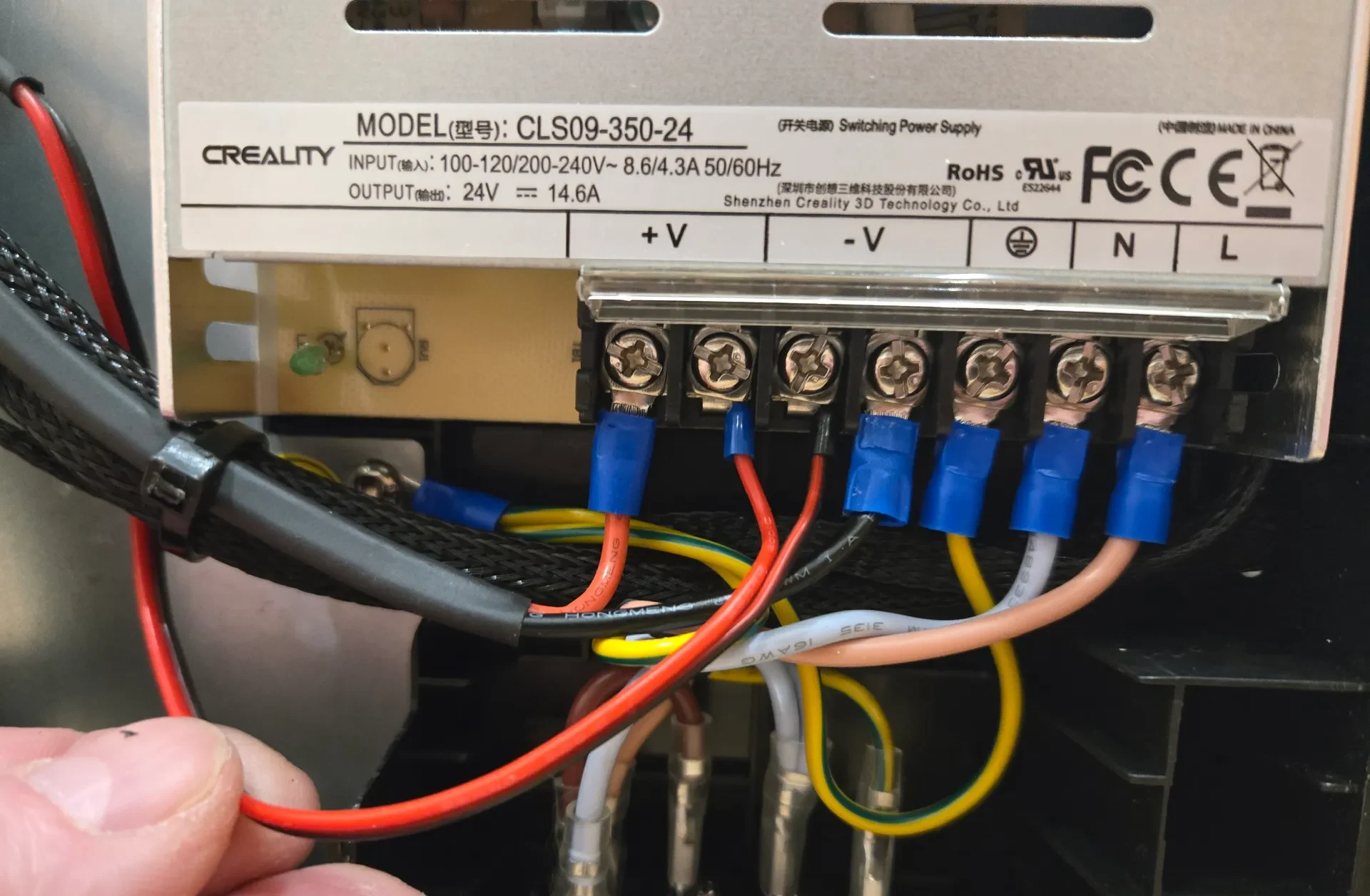

P.S.1 Питание LM2596S от штатного БП у меня пока работает нормально, энергопотребление OPiZ3 довольно скромное.
Если вы хотите сделать такой же мод — НЕ ЗАБУДЬТЕ НАСТРОИТЬ ВЫХОД LM2596 НА 5 В ПЕРЕД (!) ПОДКЛЮЧЕНИЕМ ЕГО К ВАШЕМУ ПИ!
P.S.2 Этот проект все еще находится в стадии разработки. Жду 90-градусный переходник type-c для подключения Pi к MCU (почему-то не хочу использовать UART-соединение). Когда получу — смоделирую и внешнюю крышку для проводки.
