Треугольный болт Impossible Reuleaux с квадратной гайкой ...

Почему у слона круглые ноги? Это для того, чтобы он не проваливался в квадратные отверстия!

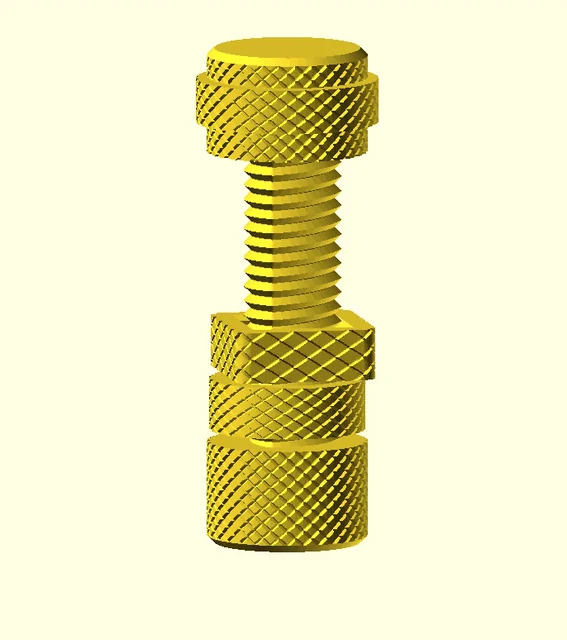

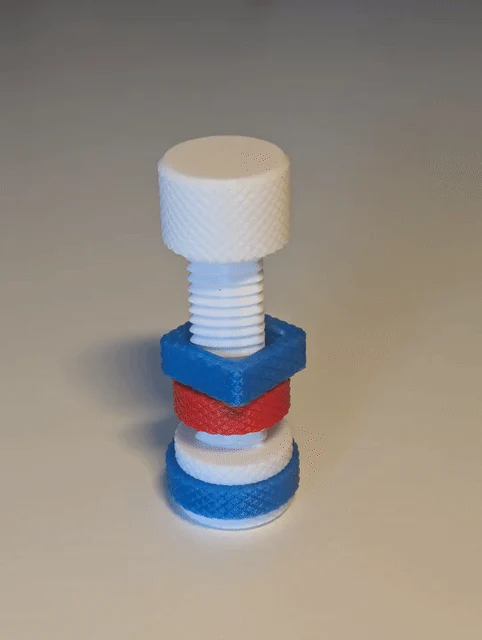

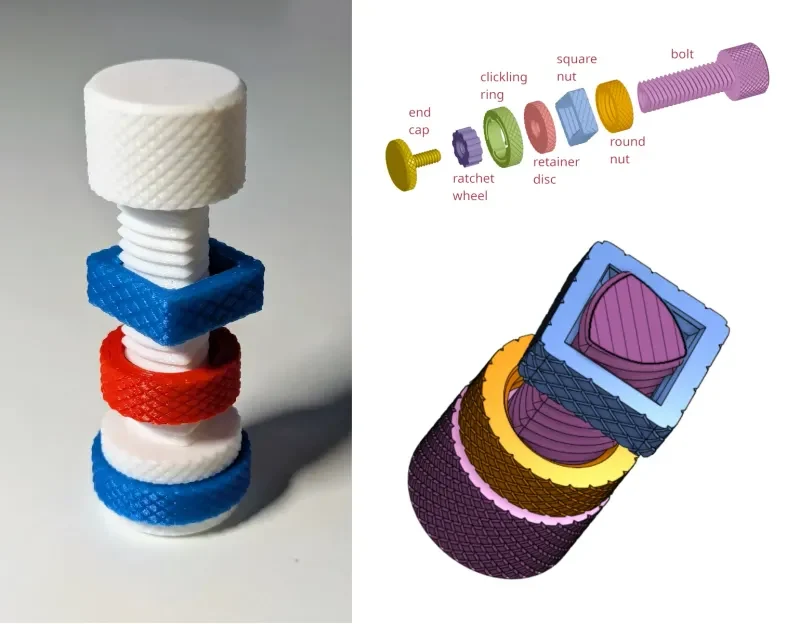

Болт имеет форму треугольника Рело, что позволяет квадратной гайке плавно обходить его — кажущееся невозможным взаимодействие, ставшее реальностью благодаря геометрии. Во-вторых, в комплекте идет круглая гайка, но большего диаметра.

Я рекомендую печатать PLA с высотой слоя 0,15 мм. Высота слоя 0,20 мм может подойти, но может потребоваться больше усилий при нарезании резьбы или разрыве по линиям слоев.

Проверка на зазор

Убедитесь, что ваш принтер хорошо настроен — в идеале он способен печатать с функциональной резьбой M6. Чтобы проверить зазоры перед печатью всего болта:

Распечатайте торцевую крышку и стопорный диск.
Зазор резьбы по умолчанию составляет 0,1 мм внутри/внешне.
Если резьба слишком тугая, попробуйте увеличить внутренний зазор (0,2 мм или 0,3 мм).
Если все еще затянуто, отмасштабируйте детали с внутренней резьбой по X и Y в слайсере.

Если у вас возникли проблемы с зазором при использовании круглой или квадратной гайки, попробуйте масштабировать их с коэффициентом 1,05-1,10 по осям X и Y.

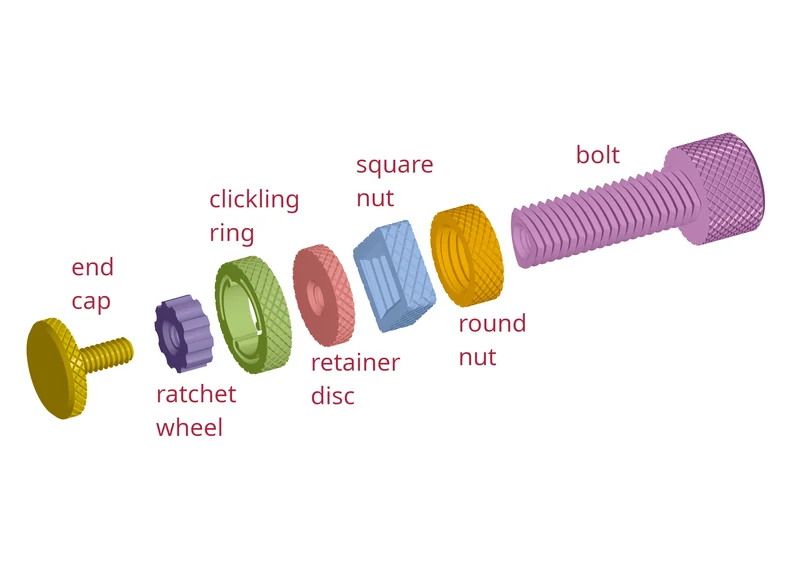

Сборка
Начните с завинчивания торцевой ��рышки и храпового колеса.
Наденьте щелкающее кольцо на храповое колесо; небольшое вращение может помочь ему встать на место.
Прикрутите стопорный диск.
Теперь навинтите круглую гайку и квадратную гайку на болт.
Теперь вы можете соединить головку кликера и болт вместе.

Модель в onshape: ссылка.
