это простой набор гильз, предназначенный для 9-мм снарядов/патронов.

поскольку все пакеты оболочки стоят от 500 долларов и выше, я оформляю это как дешевую распечатку.

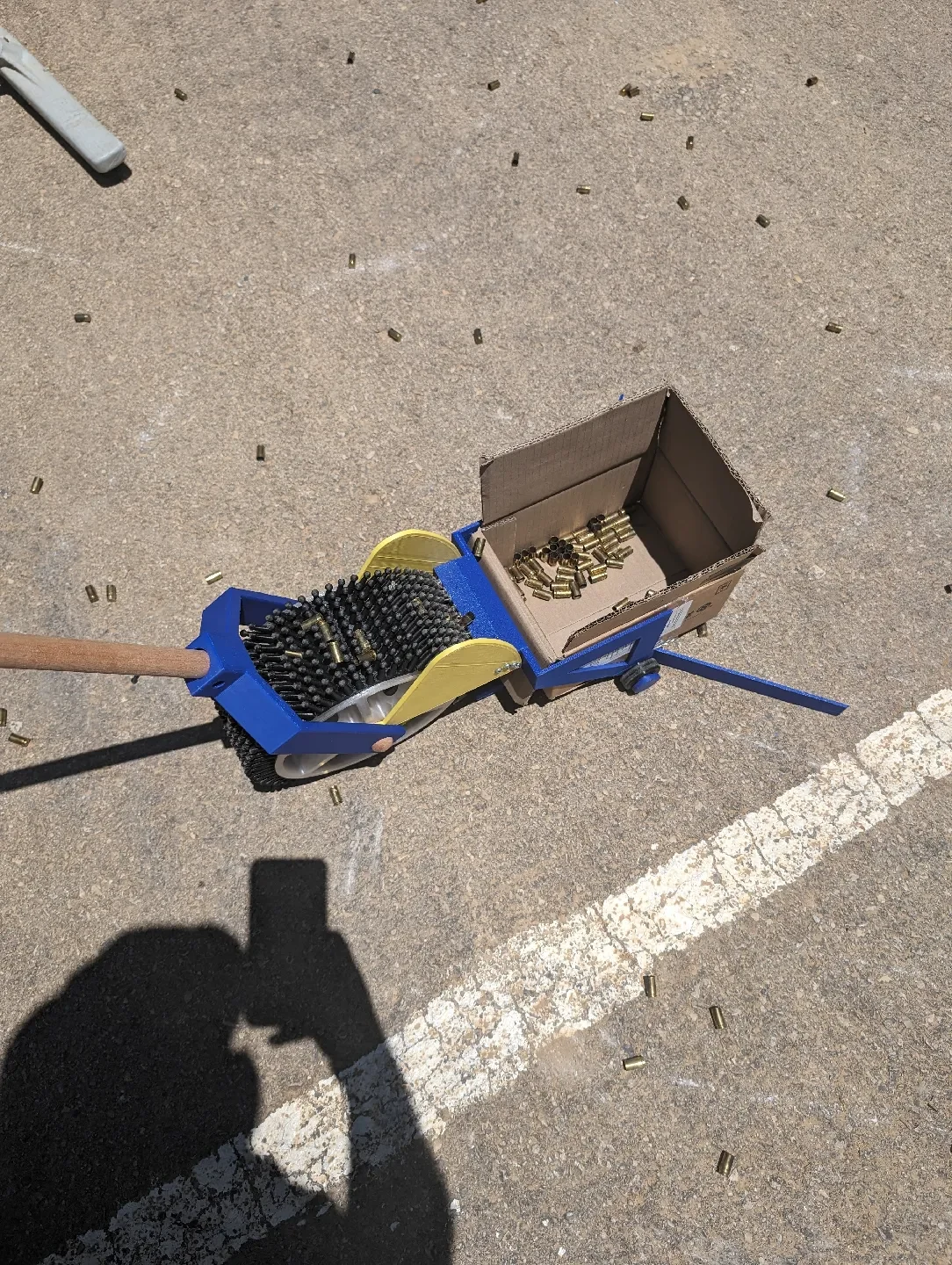

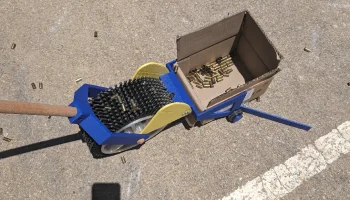

Он работает на твердых полах, таких как асфальт и бетон, и я беру его с собой на стрельбище.

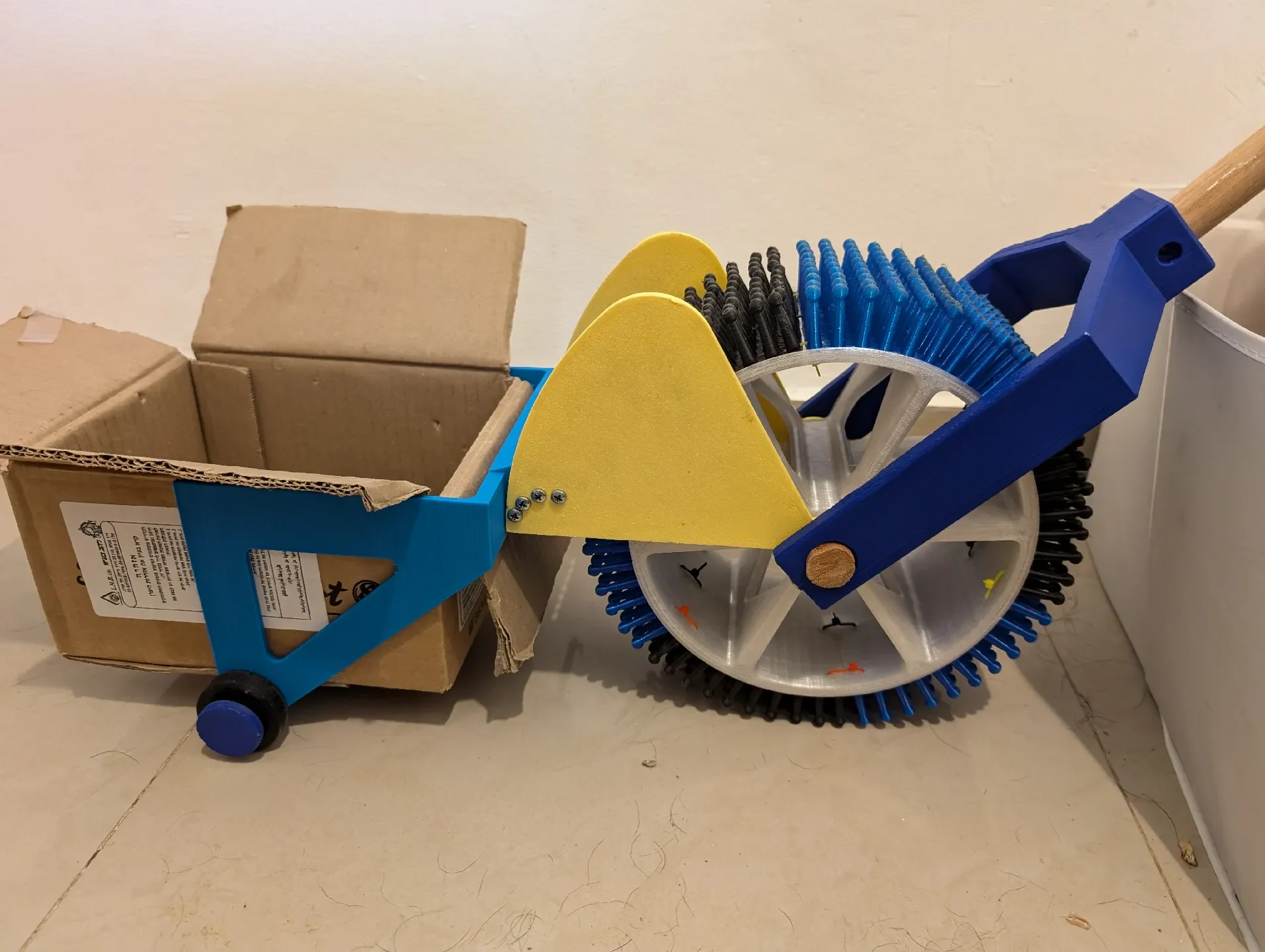

Конструкция очень проста: в качестве коробки для сбора используется круглая коробка диаметром 9 мм (1000 мм) (на рисунке).

вам понадобится:

2 — М4х45мм

8- M4X20 мм

9- M3X60 мм

9- Вставки M3

2- подшипники 608zz

1- деревянная палка от метлы

2 — маленькие шурупы по дереву

множество маленьких застежек-молний для соединения Мэтта с колесом (минимум 36)

вам нужно будет распечатать гибкий мат��риал (я использовал ТПЭ 92А или ТПУ 95А, должно подойти):

6 матов (убедитесь, что вы печатаете со стенками толщиной 2 мм)

2 коробчатых колеса

Остальное в НОАК:

2 боковых кронштейна

2 ручки совка (зеркальные, чтобы получить 2 побочных эффекта)

2 колпака на колеса

Остальное только один раз

��

собрать:

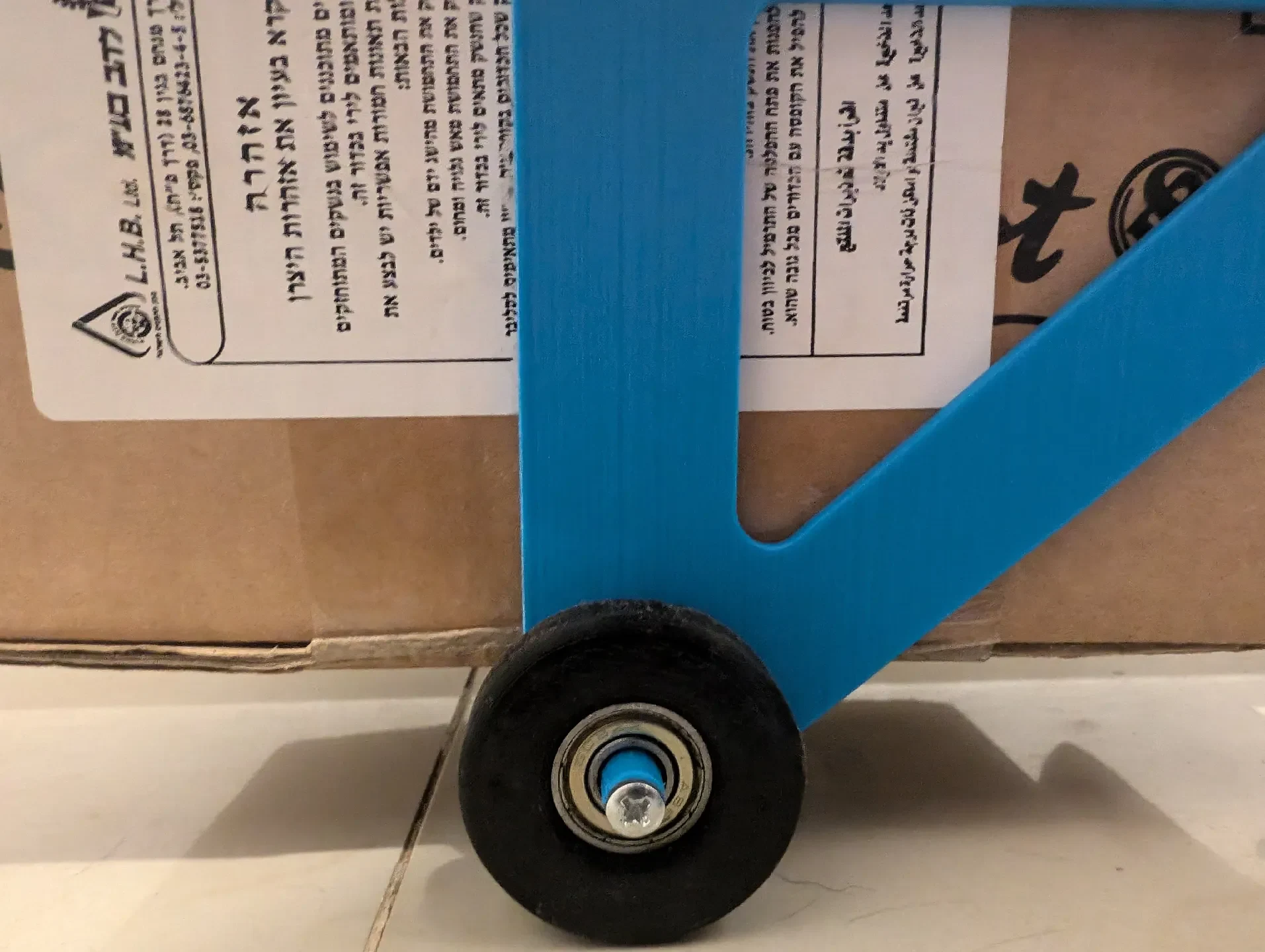

подшипник входит в коробку колес

M4X45 помещаются в box_tray_small и используются в качестве оси для колес.

box_wheel и подшипники устанавливаются на ось и закрываются колпаками колес.

вставки M3 помещаются в верхний box_tray_small. спереди имеется 9 специальных отверстий.

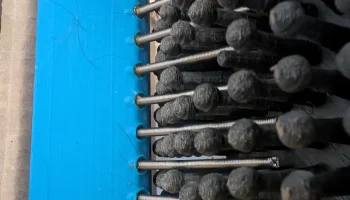

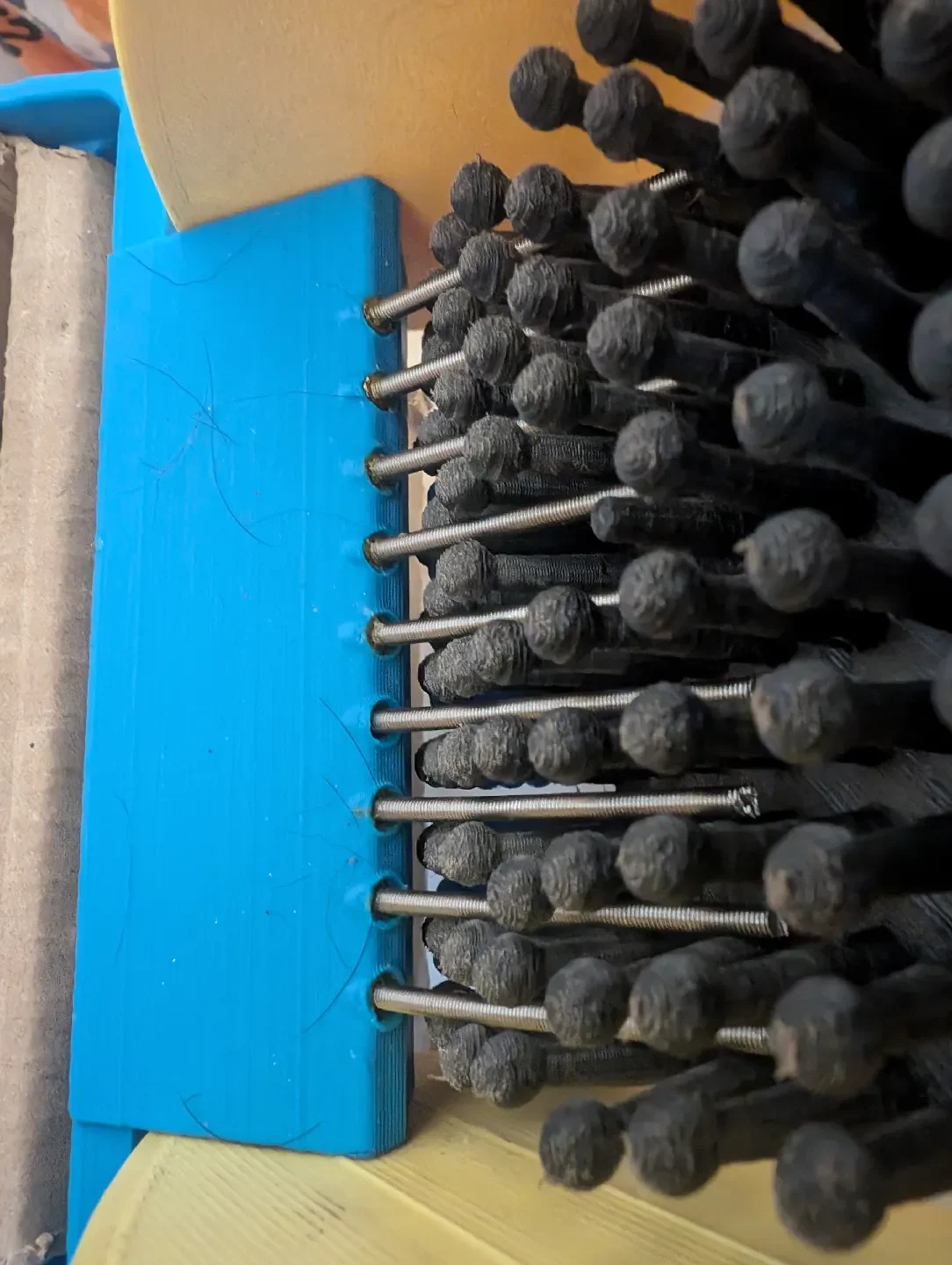

M3X60 ��м — это механизмы извлечения (ввинченные во вставки) для извлечения гильз из матов.

после завинчивания отрежьте головки и убедитесь, что они совмещены с матовыми штифтами.

боковые кронштейны соединяются с помощью M4X20 со сторонами «box_tray_small»

отрежьте от деревянной палки от метлы небольшой кусок, который поместится в ручку.
вставьте обрезанное дерево в ручку и кольца боковых кронштейнов

прикрутите шурупы к дереву, в ручке предусмотрены специальные отверстия

вверните остальную часть деревянной палки в пазы ручки метлы

Надеюсь, это будет понятно. Я постараюсь обновлять инструкции по мере продвижения.
а пока наслаждайтесь.
