Полнодиапазонный настольный динамик 2,5 дюйма - Dayton Au...

Это небольшая пассивная полочная колонка, которую я разработал для своего компьютерного стола. Конструкция выжимает все низкочастотные характеристики из 2,5-дюймового динамика с алюминиевым диффузором. Внутренние крепления и изогнутая геометрия помогают уменьшить внутренние отражения.

Стены не трясутся, но ударов хватает.

Настройки:

— Верхний/нижний слои: 7
— Заполнение: 35%
— Периметры: 4 (минимум)
— К расширению порта и верхней части выреза динамика можно добавить ручные опоры, чтобы немного улучшить внешний вид. В противном случае опоры не нужны.

Детали динамиков (за пару):

— 2 полнодиапазонных алюминиевых конусных отвертки Dayton ND65-4 (PE#290-204)
— 8 вставок для термофиксации M3
— 8 винтов M3x6 мм BHCS
— 4 метра многожильного провода 18-20AWG (2 м красный, 2 м черный)
— случайная рыболовная проволока длиной 1 метр.
— ~200 г акустического наполнителя (Poly-Fil, Acousta-Stuf и т. д.)

Сборка:

Добавьте термофиксирующие вставки к передней перегородке, убедившись, что они находятся ниже уровня. Это предотвратит утечку воздуха.

Припаяйте положительный и отрицательный провода к соответствующим контактам на динамике.

Поместите кусочек проволоки в отверстие в задней части корпуса, затем вытащите его через передний вырез. Прикрепите его к концам двух проводов динамика, затем осторожно вытащите обрывок провода сзади.

Добавьте наполнитель из полиэстера или аналогичный демпфирующий материал. Свободно уложенная верхняя часть (оставляя 3-4 см позади динамика) поможет укротить внутренние отражения и улучшить звук. Если вы хотите сделать все возможное, возьмите какой-нибудь демпфирующий лист (резиновая пена с закрытыми порами) и приклейте его к стенкам корпуса.

Прежде чем прикручивать пенопластовую прокладку, убедитесь, что она находится на задней стороне динамика.

Последний важный шаг — заклеить отверстие в задней части динамика. Я использовал горячий клей, чтобы сформировать герметичную заглушку вокруг проводов. В качестве альтернативы можно использовать винтовой домкрат или вилку TS диаметром 3,5 мм для более аккуратного вида.

Обновление 1:

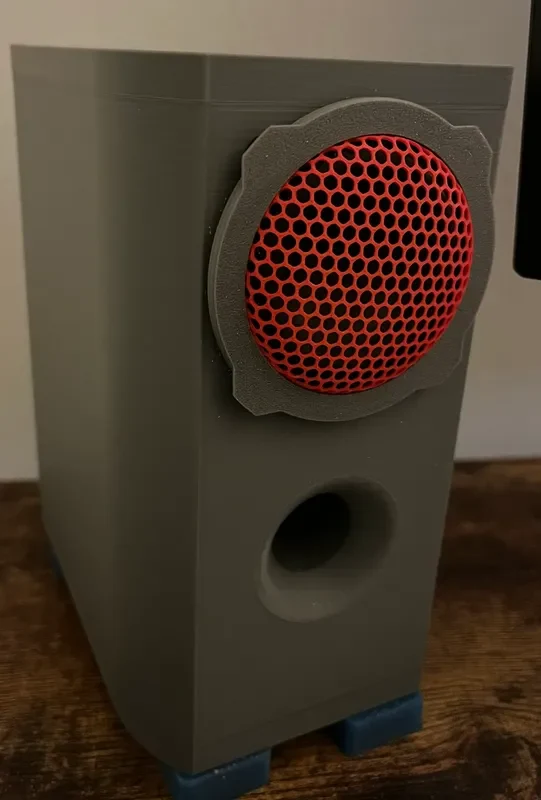

Добавлены файлы для термоформовочной формы и внешнего кольца, чтобы сделать красивую решетку динамика. Они находятся в стадии разработки. Инструкции (надеюсь) останутся прежними. Для них требуется четыре магнита размером 6х2 мм каждый (8 на пару).

-Две детали формы должны быть напечатаны из высокотемпературного пластика (ABS/ASA/PC/и т. д.), чтобы предотвратить деформацию в процессе формования.

— Листы сетки должны иметь один периметр, отсутствие верхних/нижних слоев и низкую высоту слоя (0,08-0,12 мм). Я использовал 25% сотовое заполнение, чтобы создать сетку, как показано на рисунке. Следует использовать нить накаливания с более низкой температурой (PLA).

-Установите температуру платформы принтера на 100°C. Поместите нижнюю и верхнюю половины формы (плоской стороной вниз) на рабочую пластину, чтобы она нагрелась. Примерно через 10 минут поместите лист между двумя половинками формы так, чтобы верхняя часть была примерно по центру. Подождите еще 2-3 минуты, затем слегка на��авите на верхнюю половину, пока форма почти не закроется. Снимите форму с рабочей пластины и поставьте ее на стол, положив сверху какой-нибудь тяжелый предмет (в данном случае старую кулинарную книгу). Через 10-15 минут обрежьте планку вокруг формы с помощью фрез. При желании вы можете отшлифовать внешние края, чтобы они были чистыми.

— Вдавите сформированную сетку во внешнее кольцо, затем используйте суперклей или паяльник (с температурой ~220-230°С), чтобы приклеить сетку к внешнему кольцу. Работа по разделам немного упрощает эту задачу. Пока избегайте областей вокруг отверстий для магнитов.

-Отрежьте небольшой участок сетки над отверстиями для магнитов, затем вставьте четыре магнита 6x2 мм. Наконец, приклейте магниты на место.
