Чеширский Кот

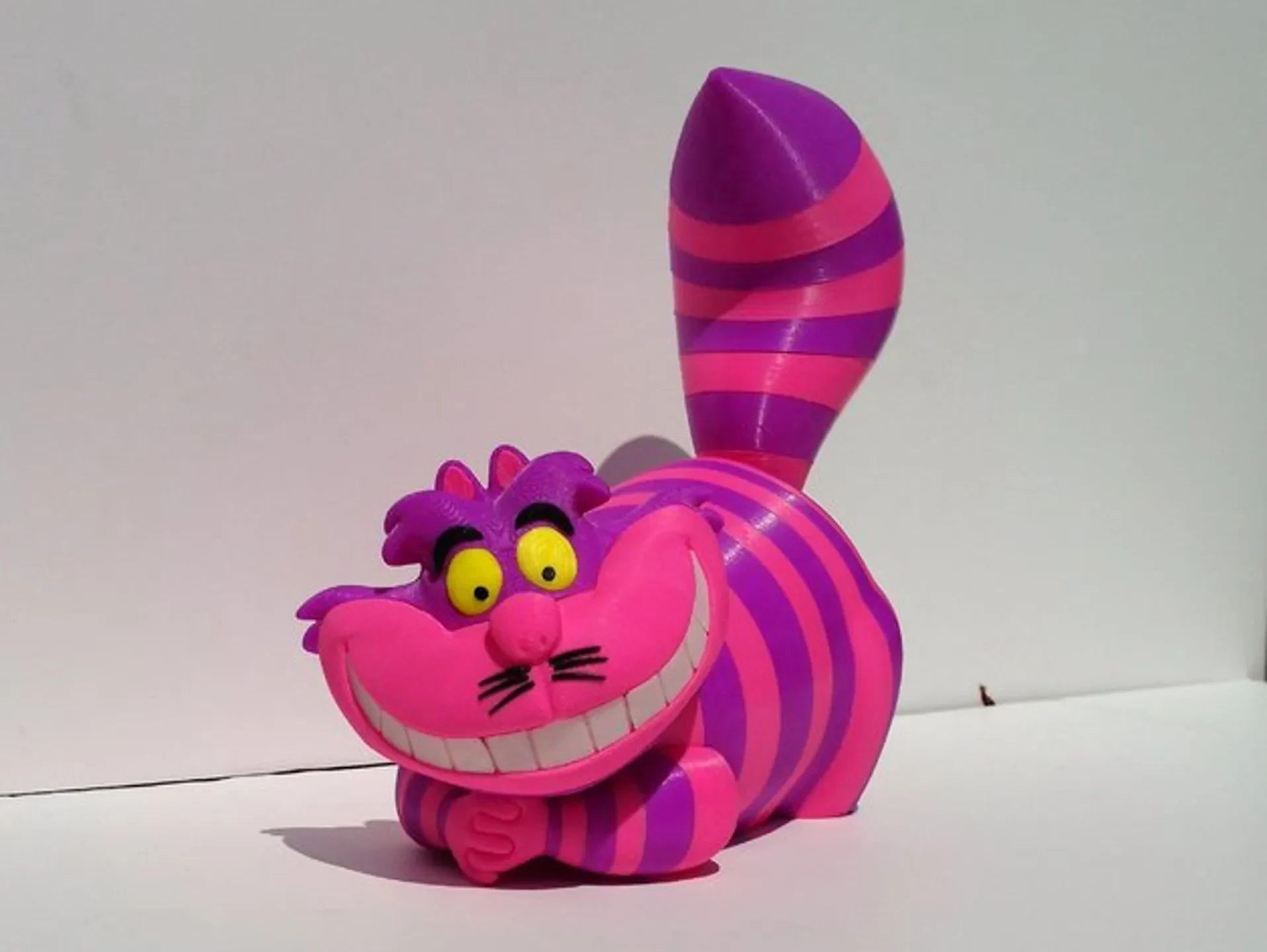

Чеширский кот из Алисы и страны чудес

У меня осталось много фиолетового АБС-пластика от моего последнего проекта (Дино Флинтстоун), и я решил построить Чеширского кота. Поскольку моя дочь любит Алису в стране чудес, сделать этот выбор было легко.

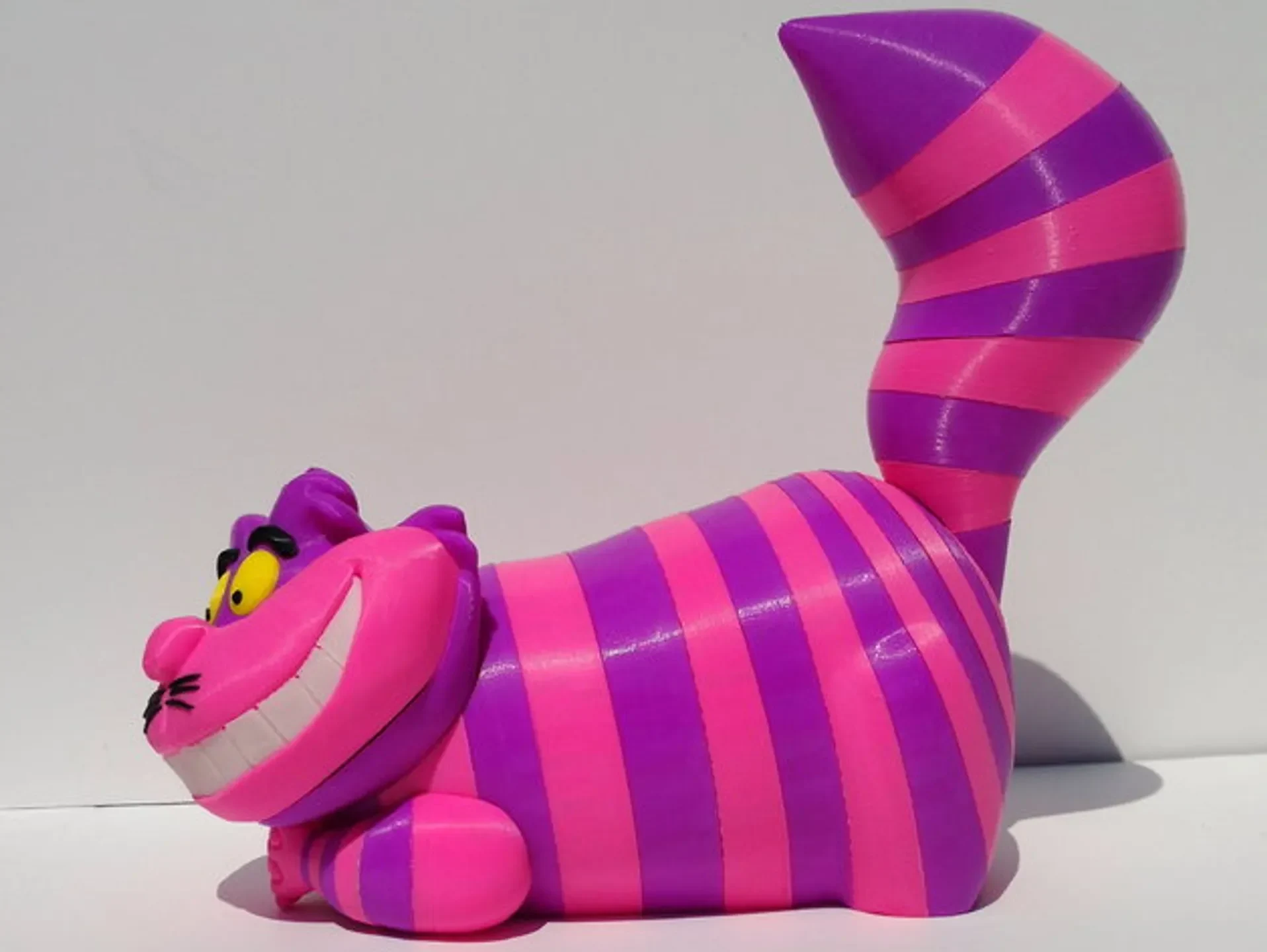

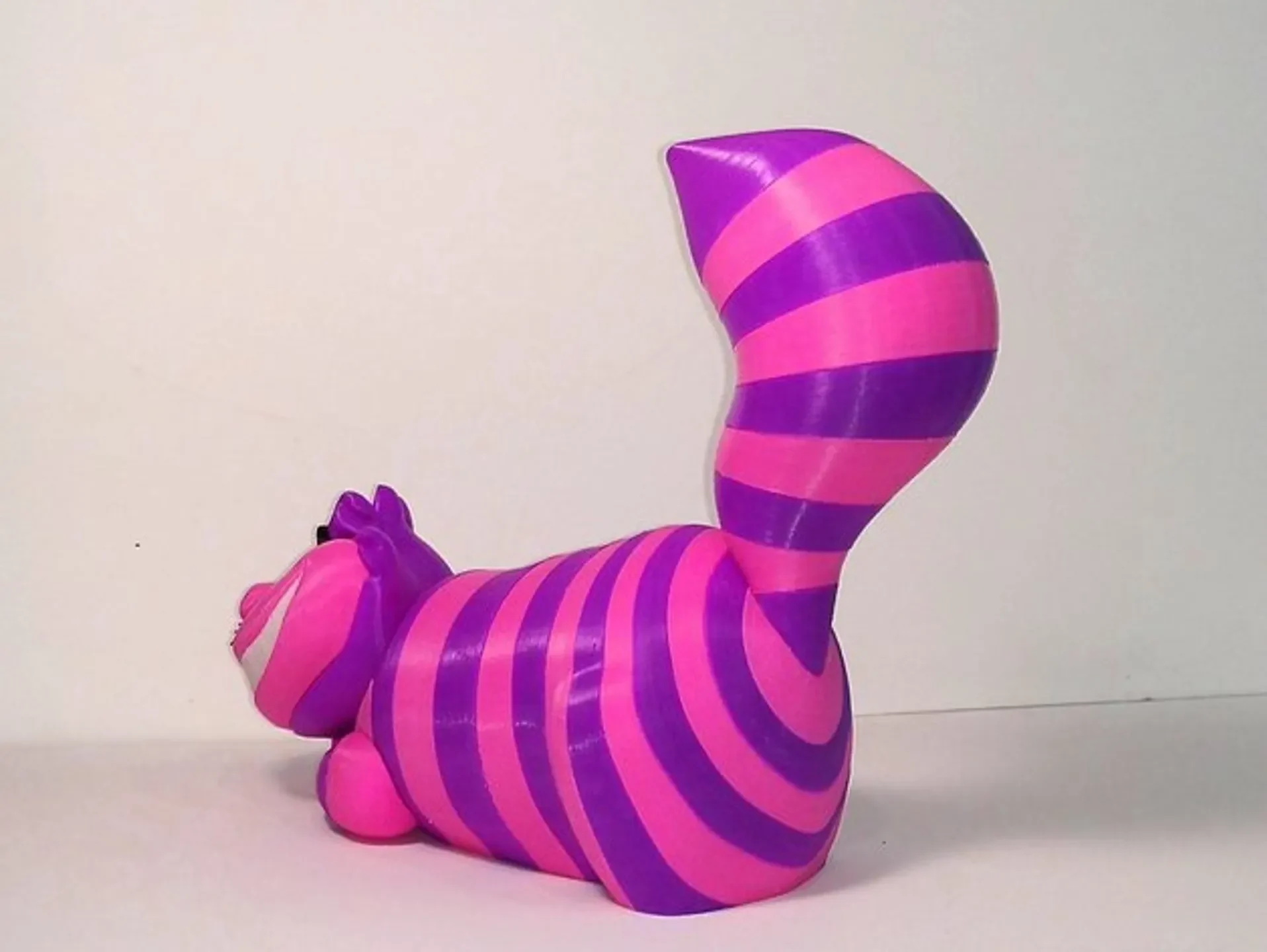

Напечатанная модель имеет высоту 25 см и длину 28 см, однако, поскольку она разделена на части для учета цветов, вам нужно только проверить размер самого большого плоского куска (body_6.stl, примерно 130 x 125 мм), чтобы определить размер печати. Самая высокая деталь — head.stl, 63 мм. Модель должна хорошо масштабироваться, за исключением глаз (только черные точки) и усов.

Я использовал светящийся в темноте ABS для рта, чтобы придать ему особый штрих.

Файлы Gcode для MK3 предоставлены производителем «DORFFMEISTER», спасибо!

Наслаждаться!

Распечатать инструкции

Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 10%

Примечания:**

См. важные примечания в разделе «Дополнительные примечания для печати», посвященные черным глазам и кусочкам усов.

Все детали, кроме головы, я распечатал одной ракушкой. Я напечатал голову с двумя панелями из-за «чрезмерных» выступов (максимум 60 градусов), с которыми я всегда осторожен.

Построение модели

Цвета

розовый:
лицо

Ear_r
Ear_l

рука_1
рука_3
рука_5
рука_7

рука_1
рука_3
Armr_5
Armr_7

Arm_bump (две копии)

хвост_2
хвост_4
хвост_6
хвост_8

тело_1
тело_3
тело_5
body_7
body_9
тело_11
тело_13

body_bump (четыре копии)

фиолетовый:
голова

рука_2
рука_4
рука_6

рука_2
Armr_4
Armr_6

хвост_1
хвост_3
хвост_5
хвост_7
хвост_9

тело_2
тело_4
тело_6
тело_8
тело_10
body_12
body_14

белый (или светится в темноте):
зубы_1
зубы_2
зубы_3

черный:
бровь_р
бровь_л

глаз_р
глаз_л

Whicker_l (три копии)
Whicker_r (три копии)

желтый:
глазное яблоко_r
глазное яблоко_l

Дополнительные примечания для печати

Рафты не требуются, за исключением частей Eye_r и Eye_l из-за небольших размеров.

Обязательно тщательно очистите первый слой. В зависимости от вашего первого слоя, вам может потребоваться изменить размер неровностей, чтобы уменьшить их высоту. Без сплющивания первого слоя все детали идеально подходят друг к другу.

Из-за узкого размера усов я напечатал их с 0% заполнения и 0 нижних слоев. Это позволяет им втиснуться в узкие прорези для усов на лице. Альтернативно вы можете просто отшлифовать их до нужного размера.

Дополнительные копии деталей:
Три копииWhicker_r
Три копииWhicker_l
Четыре копии body_bump
Две копии Arm_bump

Сборка

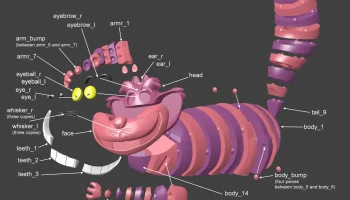

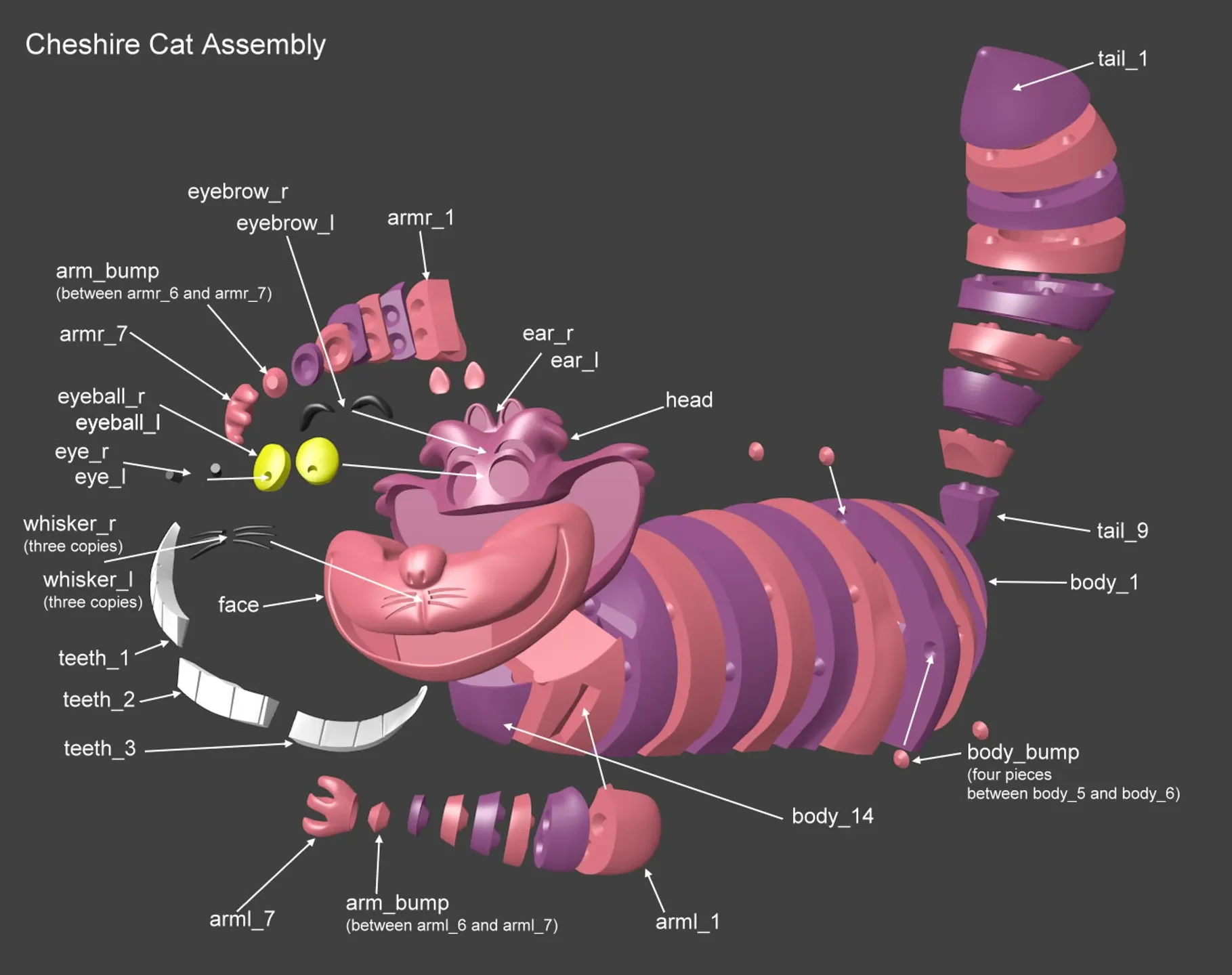

На схеме сборки в разделе изображений показаны все соединения. Чтобы схема была удобочитаемой, для хвоста, тела и рук я просто пометил первую и последнюю часть каждой из этих частей. Все пронумерованные детали необходимо собрать по порядку.

Особые примечания, на которые следует обратить внимание:

1-Обратите внимание на левую и правую части. Они внешне очень похожи, но на самом деле разные.

2. Усы могут стать проблематичными, если размер модели будет изменен. Усы стандартного размера на самом деле подходят довольно хорошо, если вы будете следовать приведенным выше инструкциям по усам.

3-Предстоит сделать достаточное количество склейки. Я склеивал детали попарно, давал клею немного отстояться, а затем склеивал пары вместе. Кроме того, малярный скотч отлично скрепил детали во время ожидания высыхания клея.

4-Склеиваем хвост.

5-Склеиваем туловище. См. диаграмму положения body_bump.

6-Склеиваем тело и хвост.

7-При склеивании рук создайте каждую руку (включая рукоятку) без рук. Приклейте руки к туловищу. Соедините руки вместе, а затем приклейте их между руками. Это проще, чем кажется, но если сначала приклеить руки, возможно, они не смогут вписаться в тело.

Некоторые люди установили руки вверх ногами и не заметили этого, пока клей не высох. Убедитесь, что небольшая вмятина на руках обращена вверх и соответствует подбородку. Закругленная сторона опирается на землю.

8-Убедитесь, что нижняя часть рук лежит на поверхности стола, вровень с телом. При размещении головы голова будет лежать на руках и прилегать к телу.

9-Вставьте глаза в глазные яблоки, затем приклейте глазные яблоки, уши и
