Cat House с геодезическим куполом - Totally Screwed Remix...

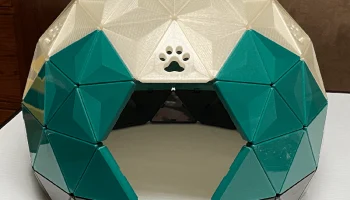

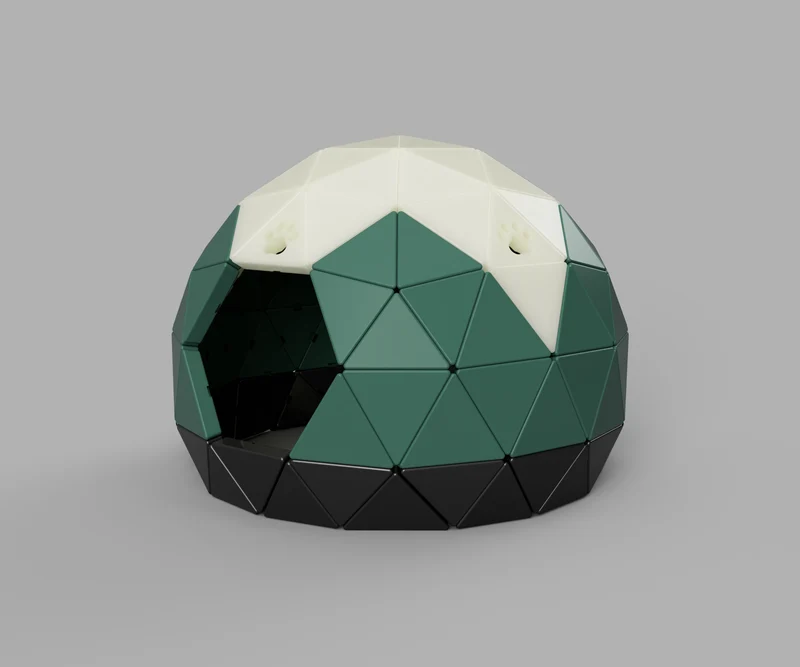

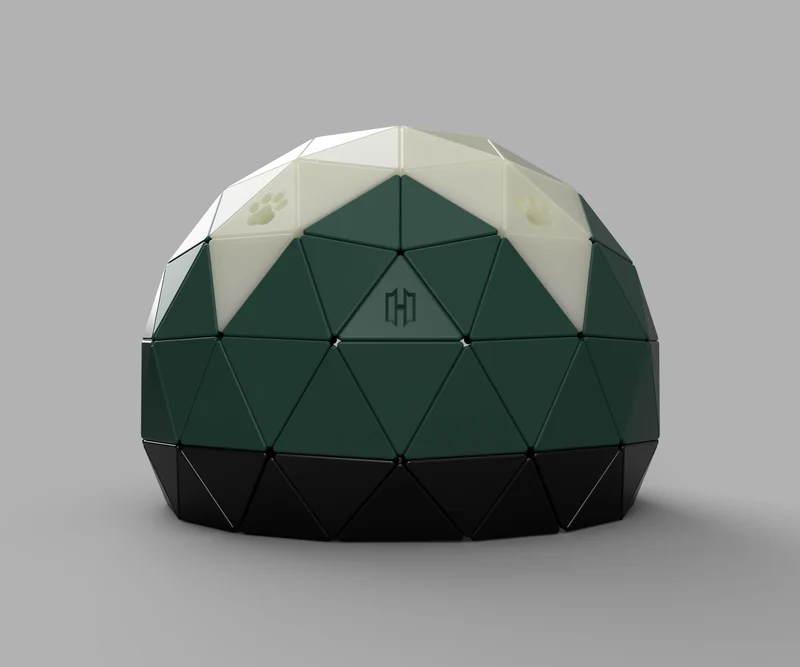

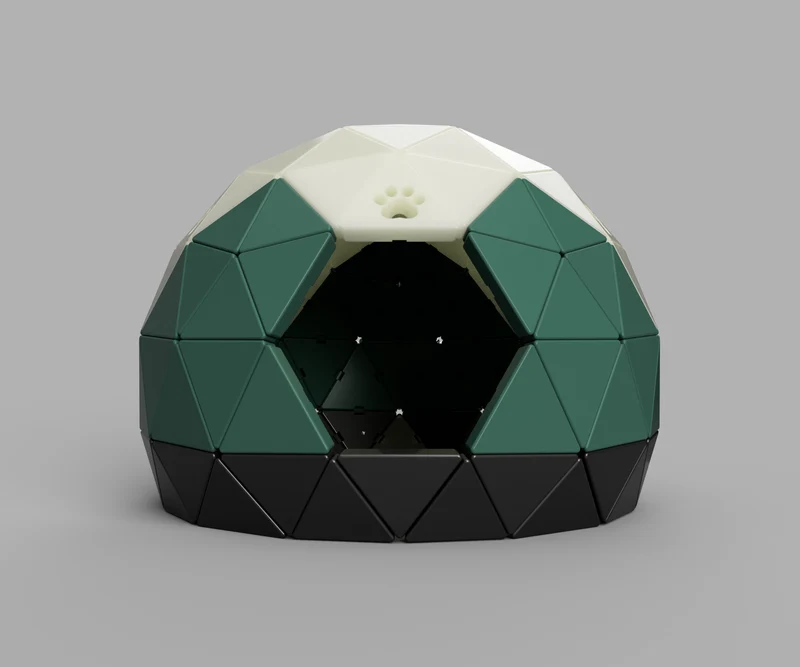

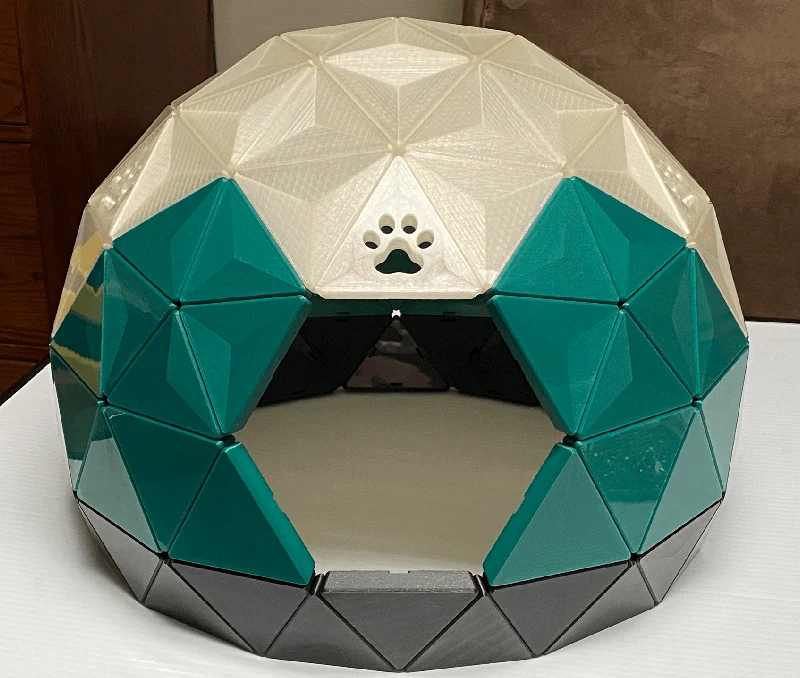

Этот геодезический купол был спроектирован так, чтобы его можно было собрать как домик для кошек и домашних животных. В куполе можно разместить лежанку для домашних животных диаметром до 400 мм (~ 15,75 дюйма). Его переделали для сборки с использованием винтов M3 и нейлоновых гаек. Хотя вам не нужно их распечатывать или использовать, я также разработал отделочные заглушки для внутренней части каждой панели. Они сделают внутреннюю поверхность купола более эстетичной, а также сведут к минимуму скопление пыли и меха внутри купола. Крышки имеют прорези для доступа на каждом крае, что позволяет легко снимать и обслуживать.

Чтобы собрать геодезический купол, как у меня, вам нужно будет распечатать:

Цвет Имя файла Кол-во. Нужен
Natural Panel 1 Remix.stl 29
Панель 1 Кап.стл 29
Панель 1 Ремикс Paw.stl 4
Панель 1 Remix Paw Shaved.stl 1
Панель 1 Заглушка Paw.stl 5
Панель 2 Remix.stl 5
Панель 2 Кап.стл 5
Evergreen Pearl Panel 1 Remix.stl 33
Панель 1 Remix Shaved.stl 2
Панель 1 Кап.стл 35
Панель 2 Remix.stl 22
Панель 2 Remix Shaved.stl 2
Панель 2 Кап.стл 25
Панель 2 Ремикс Hackjaz.stl 1
Stellar Black Panel 2 Remix.stl 4
Панель 2 Remix Shaved.stl 1
Панель 2 Кап.стл 5
Панель 3 Remix.stl 5
Панель 3 Кап.стл 5
Панель 4 Remix.stl 5
Панель 4 Кап.стл 5
Панель 5 Remix.stl 5
Панель 5 Кап.стл 5
Панель 6 Remix.stl 5
Панель 6 Кап.стл 5
Панель 7 Remix.stl 5
Панель 7 Кап.стл 5

Настройки печати

Все детали должны быть правильно ориентированы и предназначены для печати без опор. Для достижения наилучших результатов печатайте, используя высоту слоя 0,2 мм. Я использовал заполнение 30% с треугольным узором, но вы можете поэкспериментировать с другой плотностью и узорами заполнения, если хотите. Для узора верхнего и нижнего слоев я использовал концентрический.

Спецификация — для сборки геодезического купола вам понадобится:

366 Винты с полукруглой головкой M3x10
366 Шестигранные гайки M3 из нейлока

Если у вас еще нет ассортимента крепежа, рекомендую Bolt Depot. Если вы приобретаете крепеж в Bolt Depot, закажите продукты № 7220 и № 4792.

Я бы также порекомендовал хороший Г-образный ключ на 2 мм для винтов с шестигранной головкой и гаечный ключ на 5,5 мм — оба оказались неоценимыми.

Сборка

Вот несколько советов и приемов, которые я нашел полезными при строительстве геодезического купола:

При печати панелей я также напечатал соответствующие заглушки панелей. Я напечатал несколько панелей/колпачков одновременно. Например, 6x Panel 1 Remix.stl и 6x Panel 1 Cap.stl или 5x Panel 2 Remix.stl и 5x Panel 2 Cap.stl. Когда набор панелей закончил печать, я защелкнул отделочные колпачки на каждую из них и сложил их вместе, как панели с колпачками. Каждая панель и заглушка панели имеют ряд маленьких точек на внутренней стенке каждой панели и нижней стороне каждой заглушки панели. Это упрощает ориентацию колпачков, просто сопоставляя количество точек вдоль одной стены панели с точками на нижней стороне финишного колпачка. Это также будет полезно во время сборки, поскольку две сопрягаемые панели стен всегда будут иметь одинаковое количество точек.

Мне показалось, что проще всего собрать наборы панелей в шестиугольную или пятиугольную форму, а затем собрать их вместе. Например, начиная с верхней части купола, соберите 5 панелей Panel 2 Remix.stl и 6 панелей Panel 1 Remix.stl, а затем соедините эти два узла вместе.

Несмотря на то, что на каждой отделочной заглушке есть точки для совмещения и ориентации их с соответствующей панелью, я решил, что лучше оставлять заглушки на панелях во время сборки, снимая заглушки только при необходимости, чтобы облегчить сборку.

Я начал со сборки пятиугольного узла Панели 2 в верхней части купола и продвигался вниз, прикрепляя к нему 5 узлов Панели 1 и так далее.

Когда я добрался до ряда панелей Stellar Black, идущих вдоль основания купола, я собрал их все вместе в кольцо, а затем сразу прикрепил его к своему куполу.

Чтобы распечатать панель «След производителя» (Panel 2 Remix Hackjaz.stl), я объединил два файла gcode. Я хотел, чтобы рисунок поверхности панели был концентрическим, но для правильного соединения выступающие перемычки должны были иметь линейный рисунок. Я дважды вырезал файл Panel 2 Remix Hackjaz.stl. Один раз с концентрическими верхними/нижними слоями и один раз с линией верхнего/нижнего слоя.
