Кошачья беговая дорожка

Это скорее журнал сборки, чем прямые инструкции — я хотел поделиться дизайнерским решением, которое я принял — возможно, это поможет кому-то в том, что они будут проектировать. Однако, если вы достаточно сумасшедшие, чтобы построить его — здесь вы найдете всю необходимую информацию, но если вам нужно больше — я буду рад помочь.

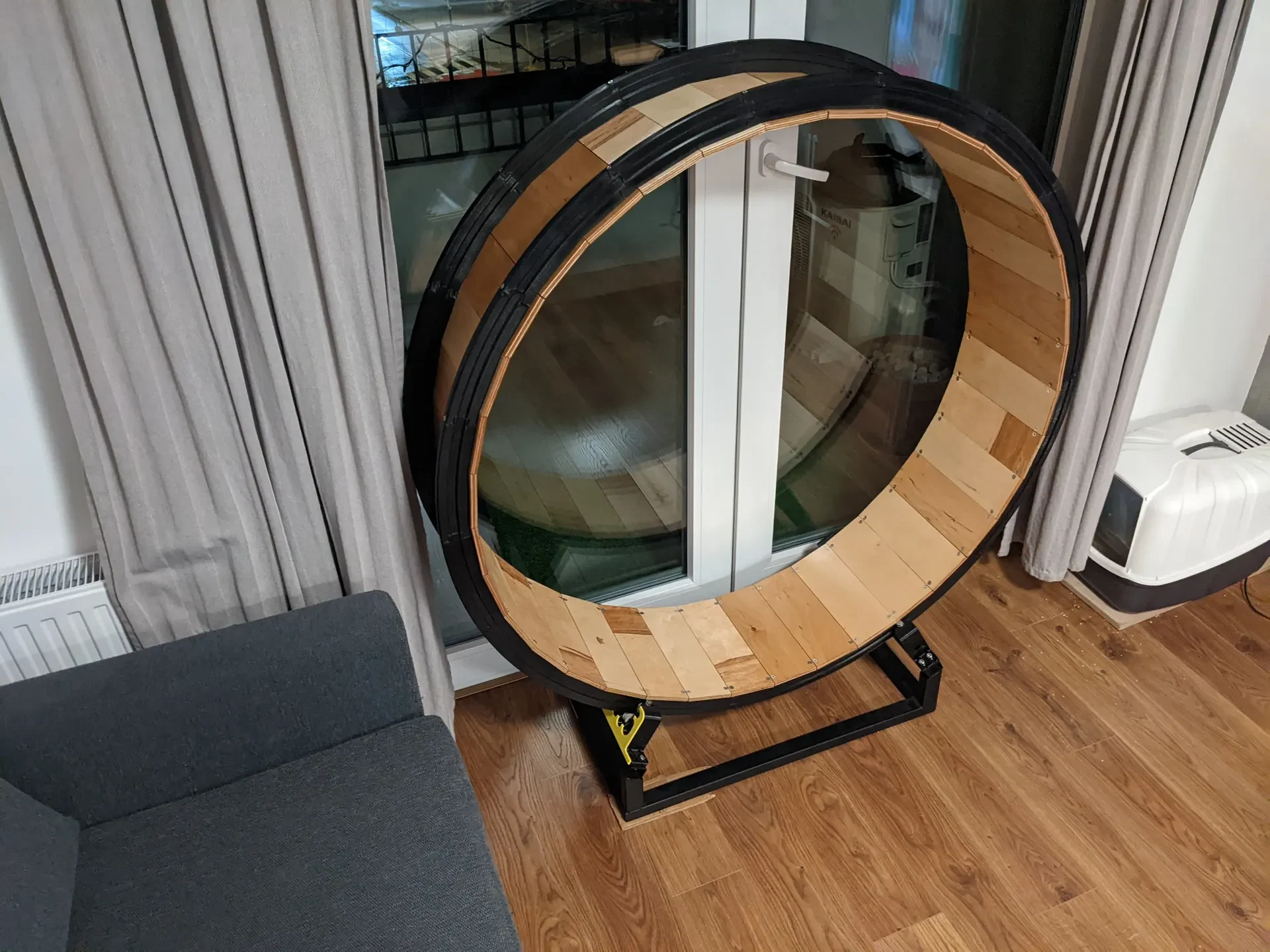

Конечный результат

Кошек медленно приучают пользоваться беговой дорожкой, это требует времени, и они не всегда делают то, что я ожидал, но это только начало, и мне ��пределенно было весело ее проектировать и строить.

Я построил беговую дорожку для своих кошек.

Почему? Ни один из вариантов, представленных на рынке, или самодельные версии мне не понравились (разные по разным причинам)

Как все прошло?

Я начал с исследования того, как разные люди подходили к созданию этой беговой дорожки. Я обнаружил, что большинство из них представляют собой либо трубку, соединенную в центре с подшипником, либо что-то похожее на то, что я построил.

Мне не понравилась конструкция крепления по центру, так как я представлял, что оно будет огромной консолью и будет просто гнуться. Хотя я знаю, что люди успешно реализовали этот дизайн!

Процесс проектирования

Все это было создано в Fusion 360.

Готовый дизайн

Моя идея заключалась в том, чтобы создать что-то, что будет состоять из рельсов (здесь черного цвета) и досок, которые их соединят. Первая проблема, которую мне пришлось решить, заключалась в том, как придать форму рельсу? Я хотел создать что-то в форме двутавра. У них действительно хорошее соотношение площади поперечного сечения к жесткости и прочности.

Более того, поскольку одна из моих кошек довольно активна, я хотел свести к минимуму риск того, что она опрокинет колесо. Использование двутавровой балки позволило бы мне разместить небольшие опорные колеса по бокам, чтобы беговая дорожка не могла упасть.

В качестве диаметра я выбрал 120 см, просто показался хорошим размером, исходя из имеющихся в продаже.

Еще — я хотел, чтобы колеса ехали не по полигону, а по кругу — я думал, так будет тише.

двутавр

Это был итеративный подход: я спроектировал то, что мне показалось достаточно мощным, импортировал в слайсер, посмотрел, насколько это будет тяжело, вернулся и изменил размеры.

Моя идея заключалась в том, чтобы напечатать их сбоку — угол 135 градусов означает выступ в 45 градусов, что легко печатать, а затем у нас есть перемычка 10 мм, что не является проблемой и для моего принтера.

Оглядываясь назад, я думаю, что мне следовало еще немного поработать над этим и сделать его как можно более легким. Возможно, с помощью моделирования.

Рельсы в целом

Поскольку мой 3D-принтер недостаточно велик, чтобы вместить на него кольцо диаметром 120 см (его станина 210х250 мм), мне пришлось разделить направляющие для печати и потом соединить их. Я решил использовать болты и гайки М5.

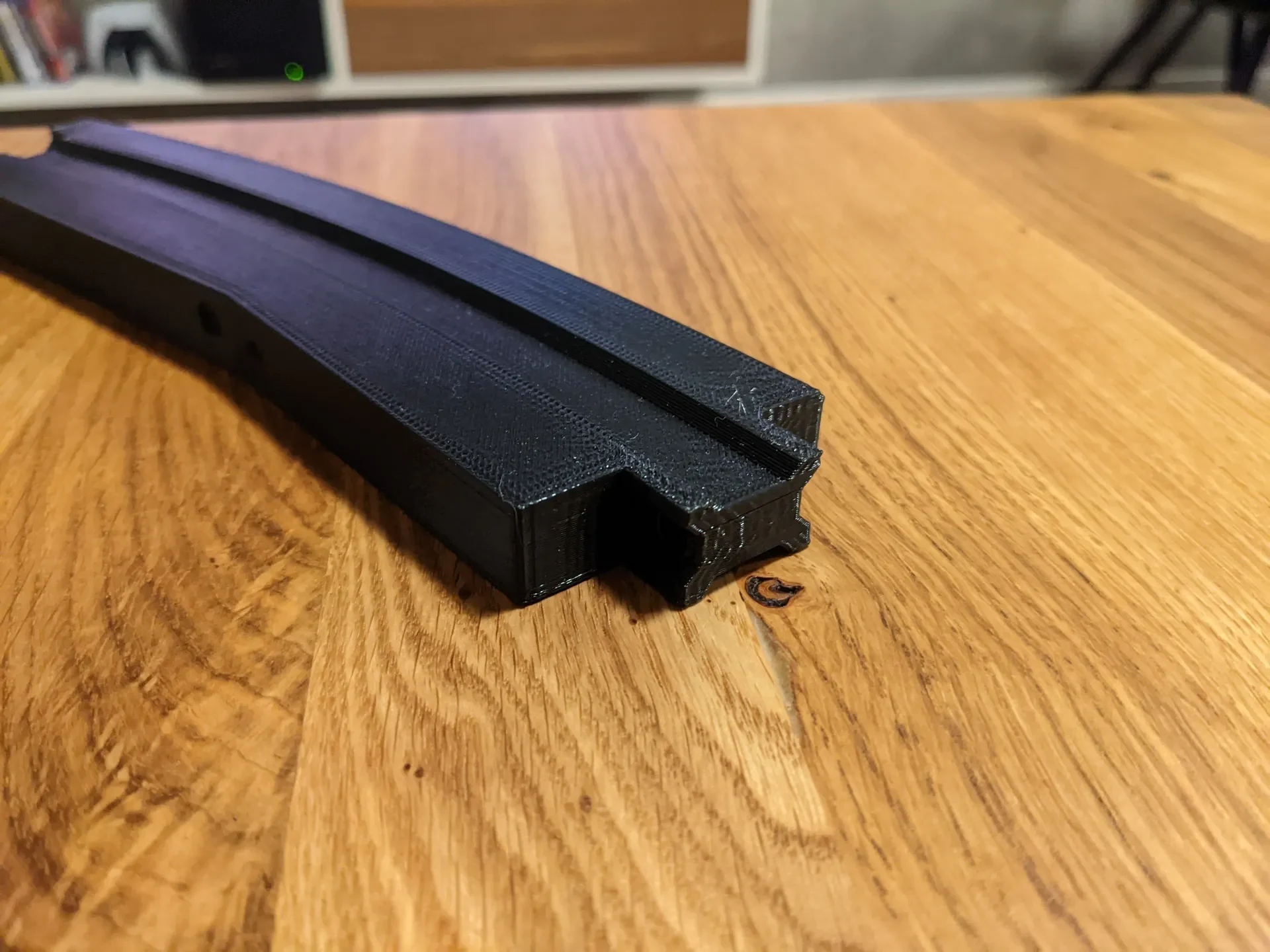

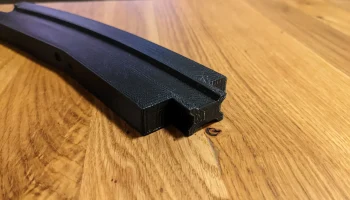

Один конец детали

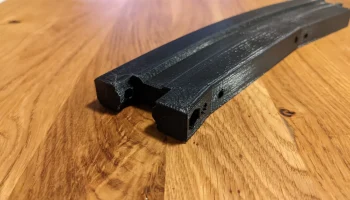

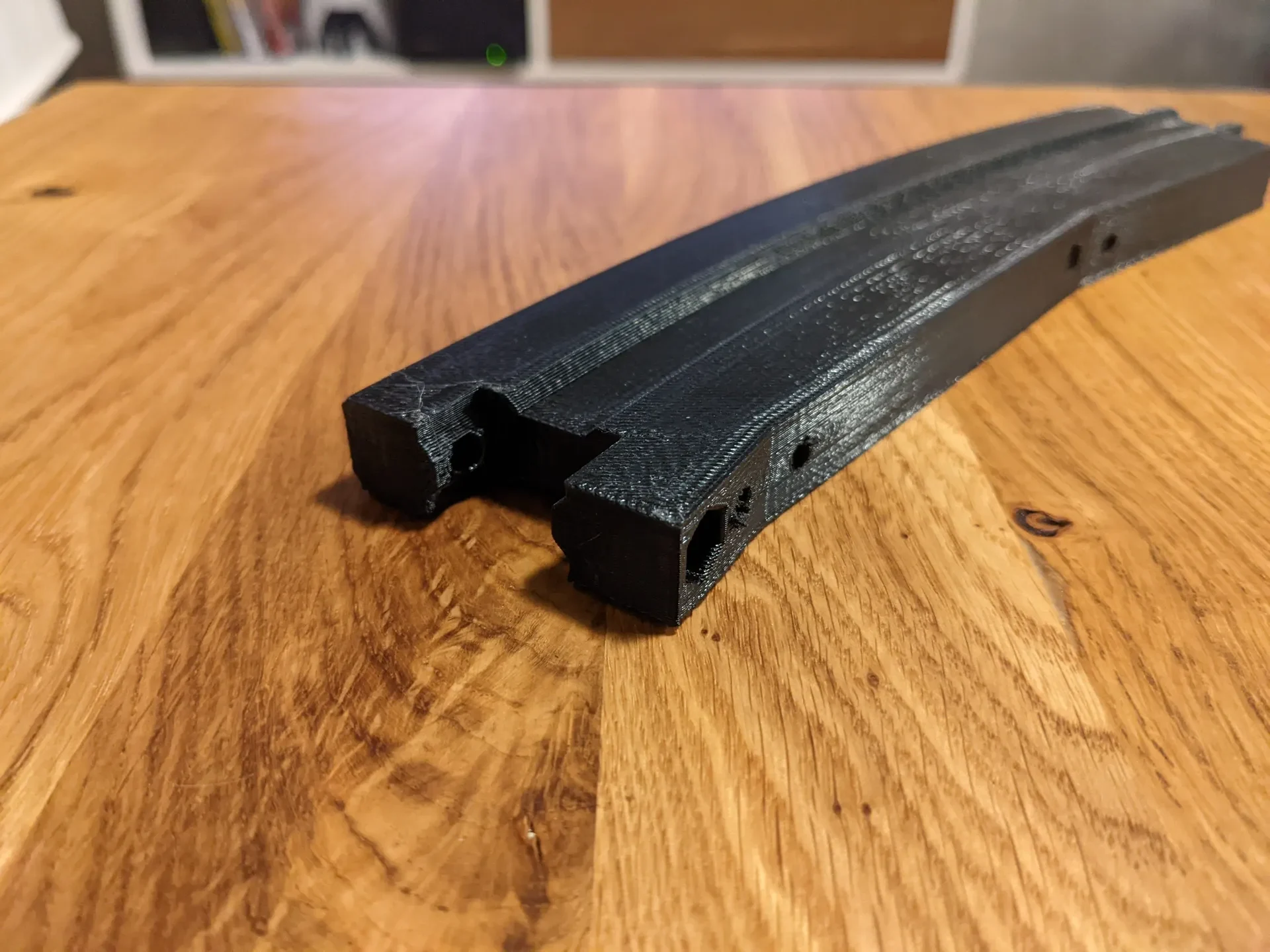

Другой конец

Оба конца были спроектированы таким образом, чтобы на них можно было легко печатать и они хорошо сцеплялись. И да, они работали именно так!

Система колес

Идея заключалась в том, чтобы колесо было на рельсах снизу, чтобы беговая дорожка могла вращаться, и с боков, чтобы она не падала.

Некоторое время назад я купил пожизненный запас подшипников 608ZZ, поэтому мне было довольно легко решить, какие из них я буду использовать.

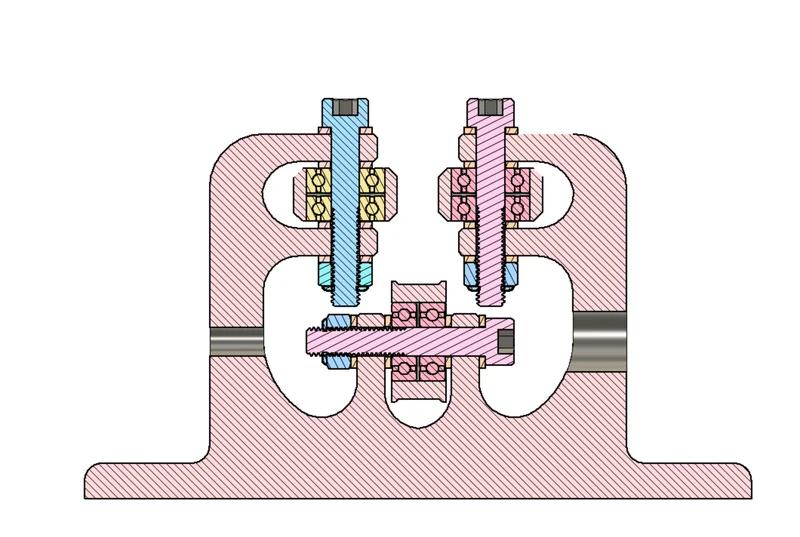

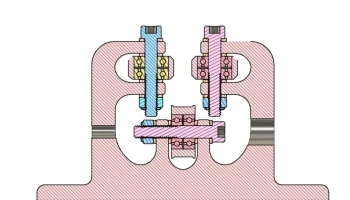

Поперечное сечение системы колес

Колеса в сборе

Все можно собрать с помощью винтов с головкой под торцевой ключ M8x50, шайб и контргаек. Отверстия спроектированы так, чтобы их размер был уменьшен, а затем просверлены для достижения большей точности. ��азы в нижней части предназначены для крепления сборки к раме, они имеют удлиненную форму, поэтому любые ошибки, допущенные при сборке рамы, можно исправить.

Сложнее всего было правильно спроектировать расстояние между боковыми колесами — первая версия была слишком узкой, затем я сделал прорезь вместо отверстия, чтобы ее можно было регулировать, но это было очень сложно. Поэтому вместо того, чтобы гадать, я просто измерил напечатанную направляющую и установил расстояние до нее.

Колеса были распечатаны из мягкого филамента (Noctuo Grip Soft), это не ТПУ, но названия самого материала я не нашел, только название бренда. Нить твердая, как вареные спагетти.

Рамка

Он был разработан для сварки, потому что: сварка доставляет удовольствие, а тяжелая стальная основа снижает центр тяжести и обеспечивает устойчивость. Вероятно, его можно было сделать из дерева и, возможно, из веса.
