Колесо Cat - низкие затраты на материалы и оборудование...
Я давно хотел напечатать кошачье колесо, но всегда сталкивался с одной и той же проблемой: стоимость! Кажется, что все конструкции колес связаны с какими-то большими затратами, будь то стоимость файлов, использование тонны оборудования или необходимость полной загрузки нити.
Я решил попробовать сделать самую доступную версию. Способы сокращения затрат были тройными:
1.Файлы бесплатны! Я понимаю, почему люди должны брать деньги за файлы: создание и поддержка этих вещей требует много усилий, а дизайнеры заслуживают вознаграждения за свою работу. Я сделал это для себя, поэтому мне не потребовалось ничего лишнего, чтобы опубликовать это в Интернете.
2. Аппаратное обеспечение: для многих конструкций, которые я видел, требуется более 80-100 крепежных элементов. В моем дизайне используется всего 8. Да, именно так! Всего 8 болтов вместе с гайками, шайбами и подшипниками. Все оборудование можно купить за 30 долларов или меньше, если присмотреться к ценам. Вам также не нужны колеса для роликовых коньков/самоката, так как они напечатаны. Само большое ходовое колесо склеено, что исключает необходимость использования большого количества винтов или болтов.
3. Нить: многие модели, которые я видел, выглядят изящными и современными, но в конечном итоге используют много нити. Один дизайн, который я видел, весил более 9 кг! Мой дизайн сделан максимально легким и удобным для печати. Колесо представляет собой простую шпунтованную конструкцию с толщиной гусеницы всего 8 мм и усиливающим ободом, который также служит соединительной системой для сегментов колеса. Основание представляет собой каркасную конструкцию, в которой используется очень мало м��териала, но при этом он остается невероятно прочным.
Необходимое оборудование:
4 болта M6 x 25 мм.
4 болта M6 x 50 мм.
8 контргаек M6 (рекомендуется найлок)
16 плоских шайб M6
8 шарикоподшипников размера 608 (можно использовать подшипники для коньков)
Использование материала:
Использование материала будет зависеть от настроек печати, но я использовал вот что:
Беговое колесо: PLA = 3,5 кг.
Базовая рама: PLA = 580 г.
Ступицы роликовых колес (x4): PLA = 70 г
Шины роликовых колес (x4): ТПУ = 160 г
Втулки роликовых колес (8 шт.):** ABS = 4 г
Другие необходимые материалы:
Ковер, войлок или ткань для беговой поверхности.
Контактный клей, ковровая лента или аэрозольный клей для ковров.
Клей CA для сборки бегового колеса
(опция) Противоскользящие ножки в нижней части рамы.
Настройки печати:
Детали колеса: 3 стенки, заполнение 15%.
Базовый каркас: 4 стены, заполнение 20%.
Ступицы роликовых колес: 5 стенок, 20% заполнение.
Шины роликовых колес: 3 стенки, 100% заполнение.
Втулки роликовых колес: 3 стенки, 100% заполнение
Количество печатных деталей:
Секций гусеницы бегового колеса: 12

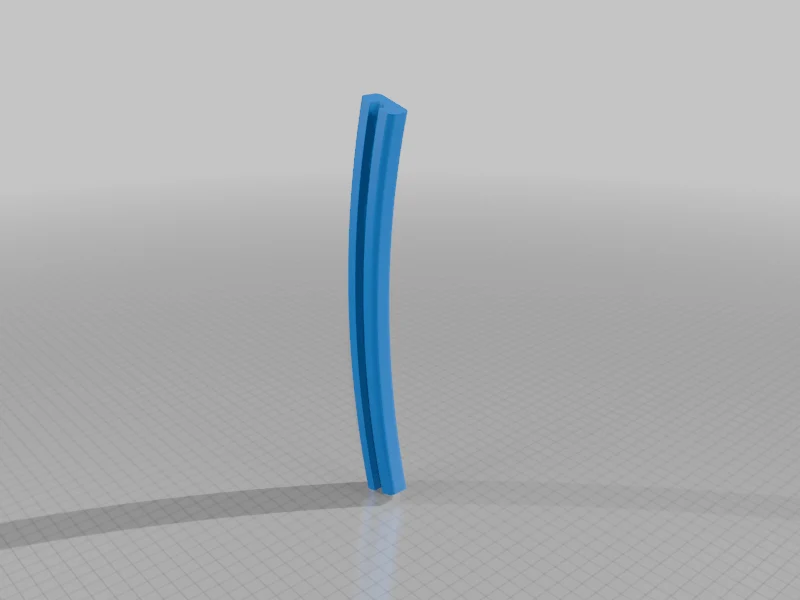

Секции обода бегового колеса: 24

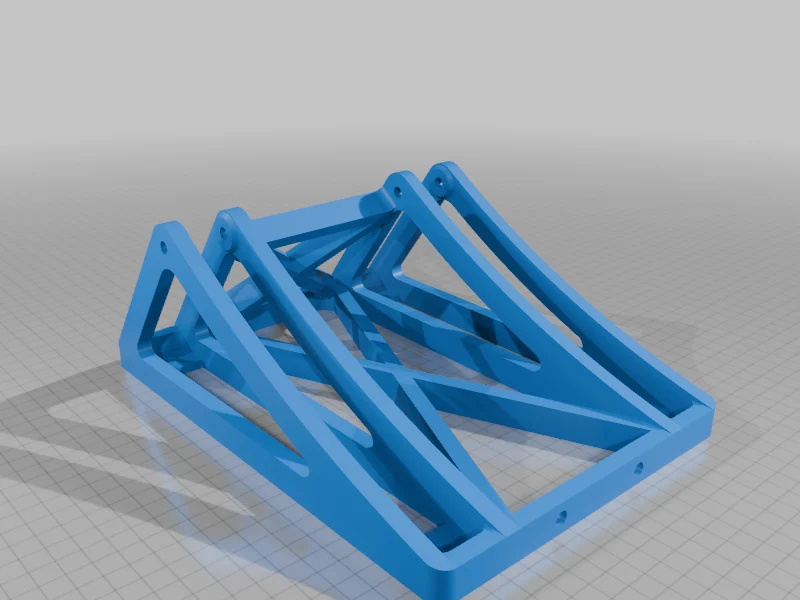

Рамы роликовых колес: 2

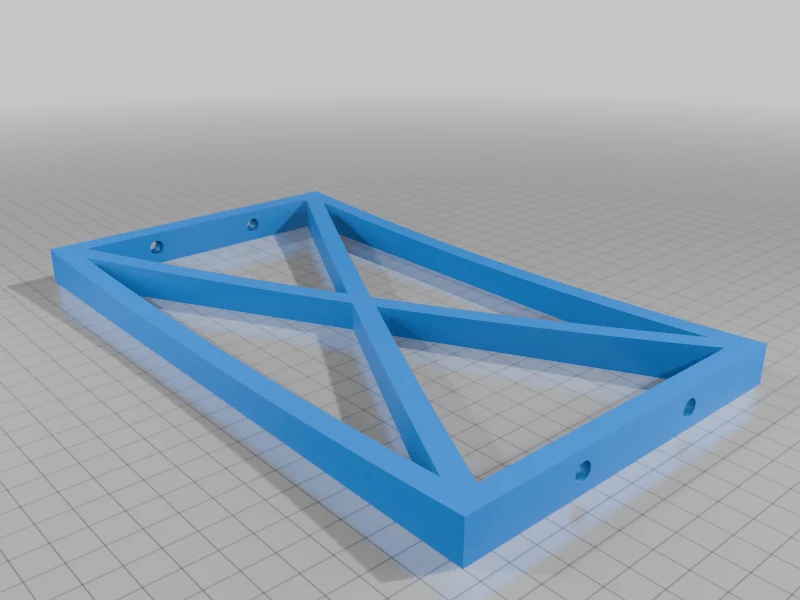

Поперечная распорка базовой рамы: 1
Ступицы роликовых колес: 4
Шины для роликовых колес: 4

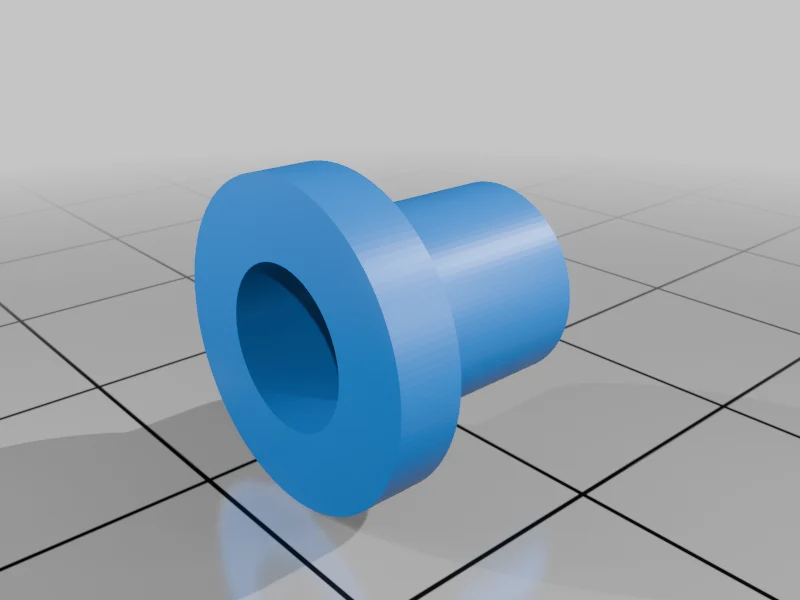

Втулки роликовых колес: 8
Габаритные размеры
Внешний диаметр колеса: 1028,2 мм
Внутренний диаметр колеса: 971,8 мм
Внутренний диаметр беговой дорожки: 992 мм.
Общая высота: 1039,1 мм
Общая ширина: 1028,2 мм
Общая глубина: 195 мм
Примечания
Колеса для роликовых коньков: пользователь Printables сказал, что подойдут колеса для роликовых коньков диаметром 63 мм. Я сам это не подтвердил, поэтому пробуйте на свой страх и риск.
Аддоны/Аксессуары:
Кожух для базы

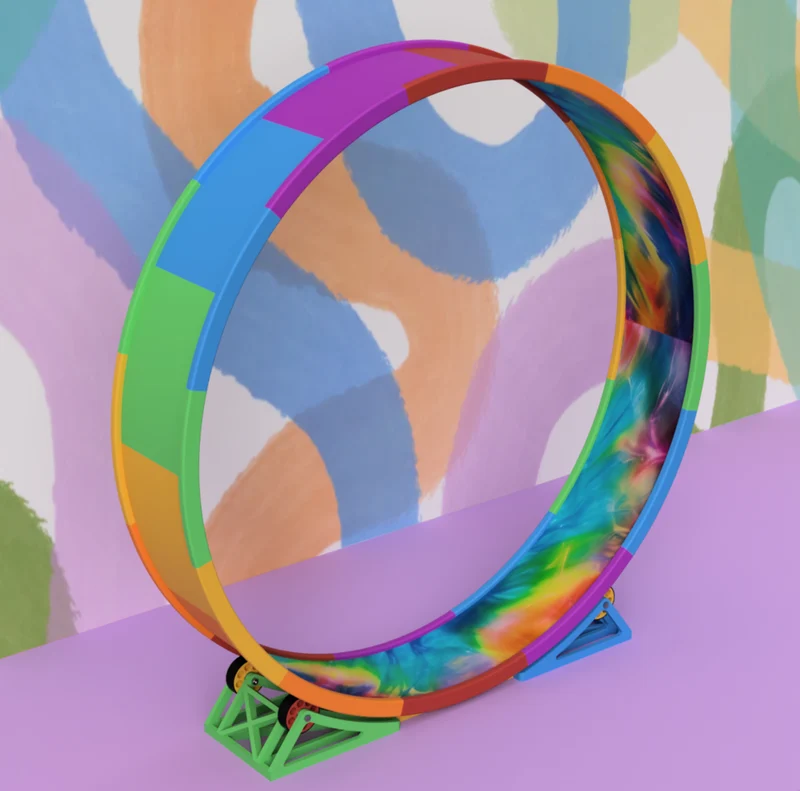

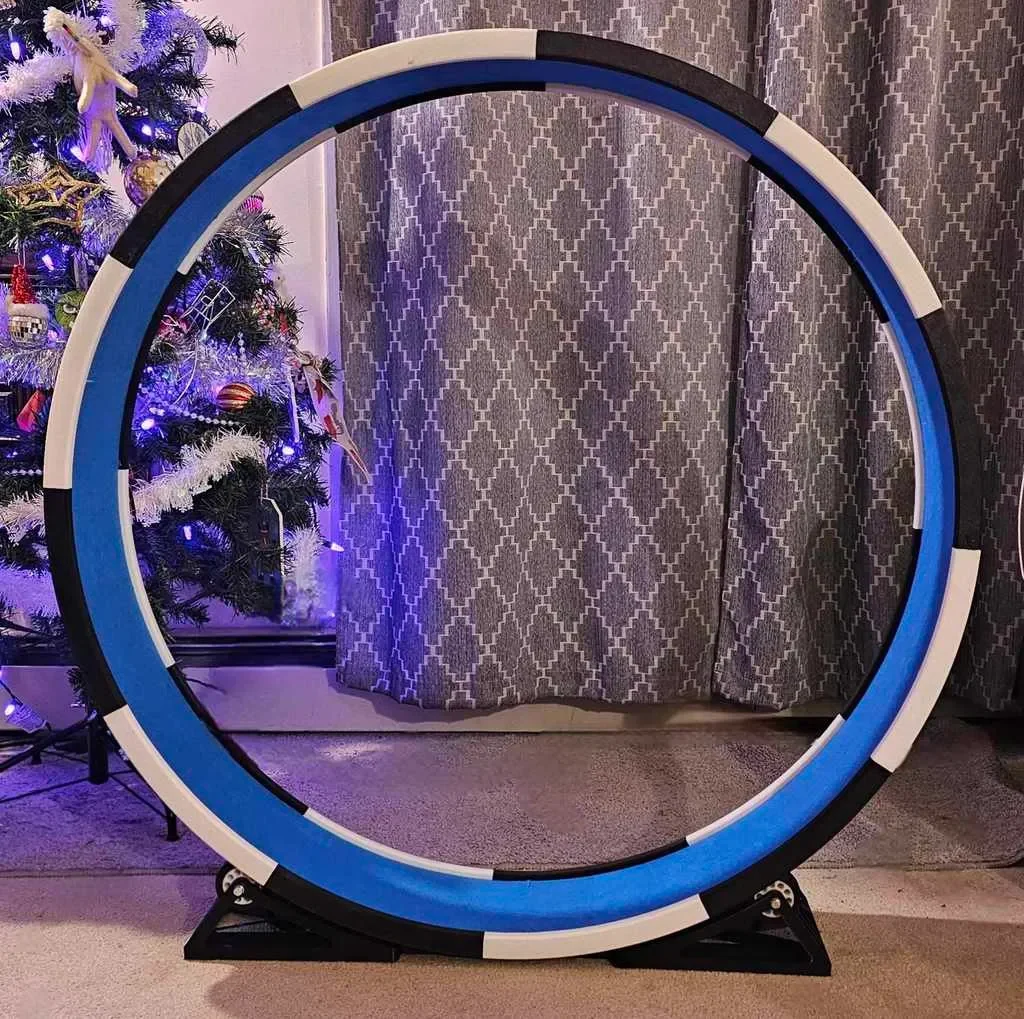

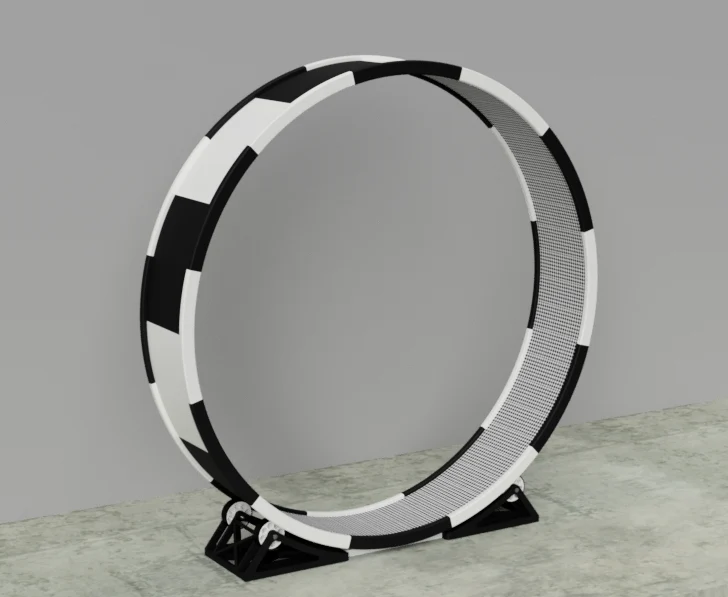

Беговое колесо в сборе

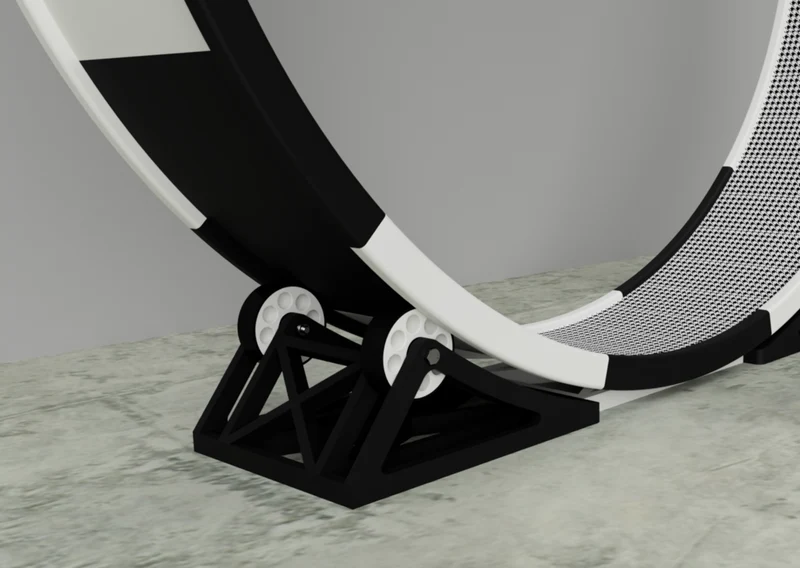

Сборка базовой рамы
Роликовое колесо в сборе
ВНИМАНИЕ!
Используйте на свой страх и риск! Загружая и/или воссоздавая эти файлы, вы соглашаетесь с тем, что первоначальный создатель не несет никакой ответственности за травмы, смерть или ущерб людям, домашним животным или имуществу, прямо или косвенно вызванный использованием этих файлов в любых целях.
