Игрушка-кошачья удочка - Unglued Remix

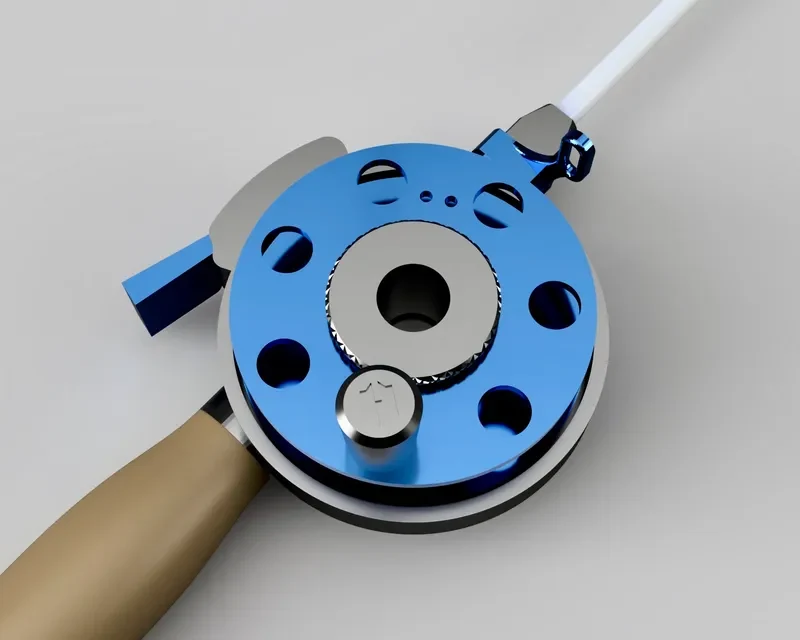

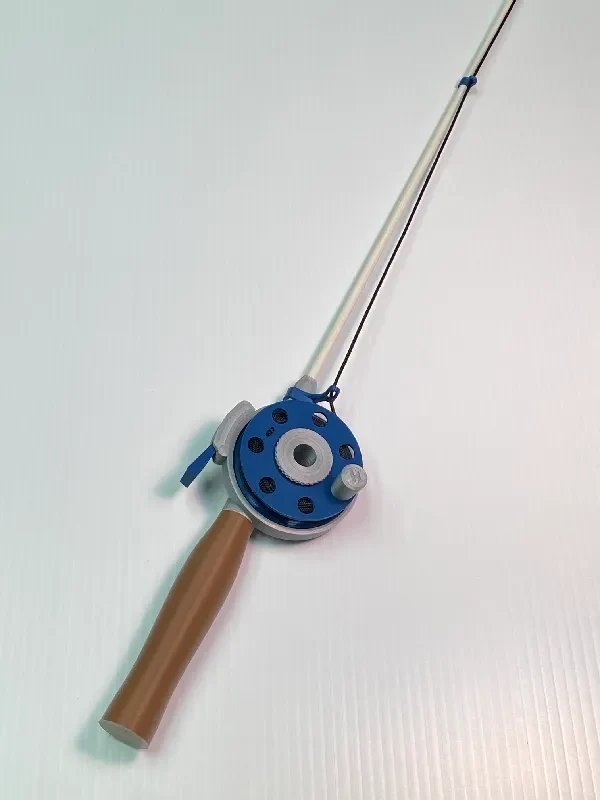

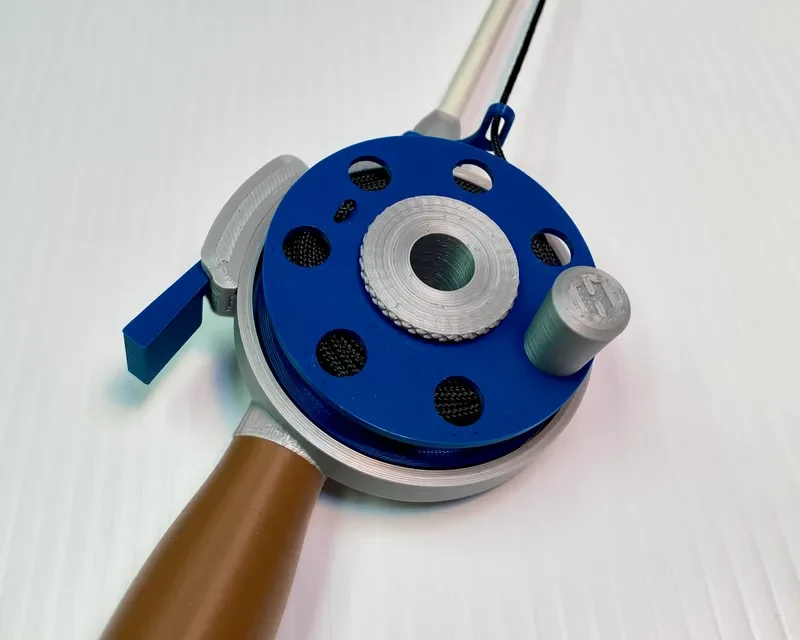

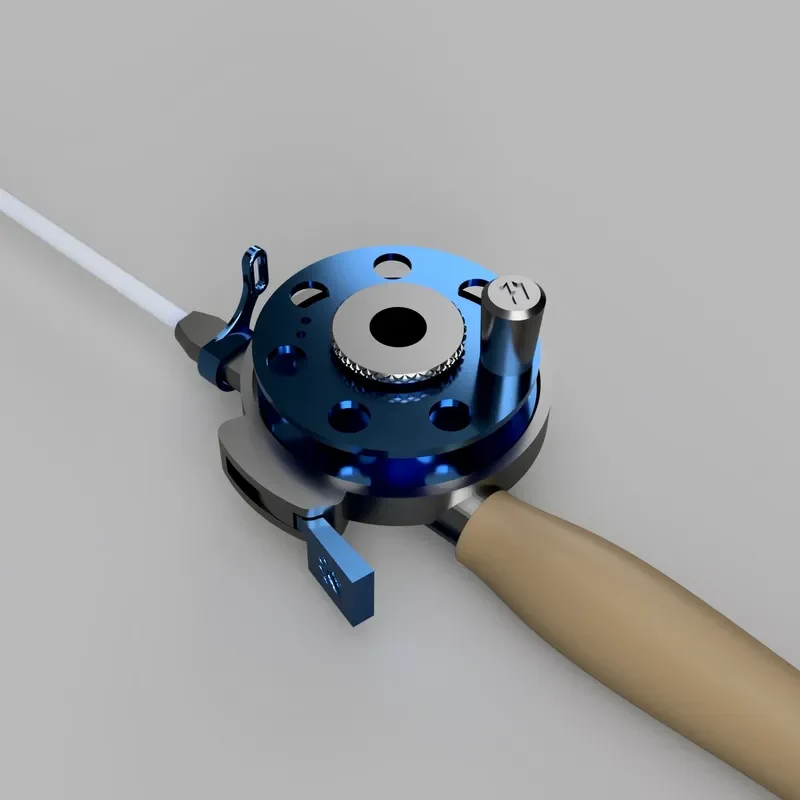

Эта игрушка для кошачьей удочки оснащена функциональной катушкой с храповым механизмом и печатной пружиной, предотвращающей нежелательное высвобождение лески. При наматывании лески он издает приятный щелкающий звук. Он был переработан из оригинала, чтобы исключить необходимость склеивания деталей. Для этого используются детали с соединением «ласточкин хвост», детали с резьбой и одна комбинация термофиксируемой вставки и винта M3. Это также означает, что его можно легко разобрать для технического обслуживания или для замены вышедшей из строя или сломанной детали в случае необходимости.
Чтобы собрать игрушку-кошачью удочку, вам нужно будет распечатать по одному файлу каждого файла, а также дополнительные направляющие для полюсов, в зависимости от длины используемой удочки и ваших предпочтений. Вам также нужно будет решить, печатать ли ReelHandle с возможностью термофиксации или без нее.
Настройки печа��и
Все детали должны быть правильно ориентированы и предназначены для печати без опор. Для достижения наилучших результатов печатайте, используя высоту слоя 0,2 мм. Я использовал заполнение 40%, но при желании вы можете поэкспериментировать с другой плотностью заполнения.
Спецификация — для сборки игрушки-кошки-удочки вам понадобится:
Стекловолоконный стержень диаметром ¼ дюйма — я взял стекловолоконный стержень длиной 36 дюймов, который использовал, из недорогого отражателя маркера подъездной дороги, купленного в местном большом магазине.
Винт M3x10 с шестигранной головкой и полукруглой головкой
M3xD5xL4 латунная термофиксационная вставка
шнур или веревка — я использовал около 4 метров черного паракорда 95, купленного в местном магазине товаров для рукоделия.
игрушка для кошек
застежка-карабин (по желанию)
Сборка
Начните с вставки полюсного крепления в гнездо «ласточкин хвост» на обратной стороне WinderBase. Затем наденьте ручку на полюсную катушку, зафиксировав ее на месте. Совет: Если у вас возникли проблемы с печатью перемычки на WinderBase, попробуйте повернуть ее на печатной платформе на 45°, чтобы свести к минимуму расстояние, необходимое для перемычки вашего принтера.
Вставьте фиксатор через небольшой паз в WinderBase, убедившись, что он движется свободно.
Осторожно высвободите тонкую пружину на ReleaseCover и установите ее на WinderBase. Круглый штифт проходит через небольшое отверстие в фиксаторе, удерживая его на месте. Если пружина сломается или изнашивается, крышку ReleaseCover можно легко снять, распечатать и заменить. Реле теперь должно возвра��аться на место при нажатии и отпускании.
С помощью паяльника осторожно расплавьте латунную термофиксирующую вставку в ReelHandle. Если вы предпочитаете не использовать термофиксирующую вставку, я также включил версию ReelHandle, которая позволяет ввинчивать винт M3 непосредственно в пластик (ReelHandle NoHeatSet). Если вы выберете этот вариант, будьте осторожны и не затяните винт слишком сильно, так как вы выдернете пластик.
Используя винт M3, прикрепите ReelHandle к OuterReel.
Прежде чем соединять катушку в сборе, проденьте один конец шнура через два небольших отверстия на внутренней стороне внешней катушки.
Теперь соедините катушку в сборе. Начните с надевания InnerReel на InnerReelTeeth. Затем наденьте OuterReel на InnerReelTeeth.
Теперь катушку можно вставить в WinderBase. Он должен свободно вращаться при нажатии Release.
Вставьте ReelCap в WinderBase, чтобы зафиксировать узел катушки на месте.
Наденьте ReelGuide на конец PoleReelMount, прежде чем вставлять стержень из стекловолокна в конец PoleReelMount. Полегиды должны плотно прилегать к стержню из стекловолокна, не смещаясь вверх и вниз при нормальном использовании. Колпачок PoleGuideCap также должен плотно прилегать к концу стержня. Наконец, обрежьте шнур до нужной длины и пропустите его через устройства PoleGuide. Прикрепите игрушку к концу, намотайте леску и отправляйтесь на рыбалку!
Необязательно: я прикрепил к концу лески застежку-карабин, чтобы можно было легко переключаться между игрушками.
Значение4Значение
Этот ремикс выпускается по модели Value4Value. Если вы получили какую-либо ценность от моей работы, пожалуйста, определите, сколько она для вас стоила, и верните эту ценность мне в виде пожертвования. Спасибо за поддержку моей работы!
Распечатать информацию
Принтер: ВОРОН 2.4 350
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2 мм
Заполнение: 40%
Нить: MakeShaper — серебристый PLA
