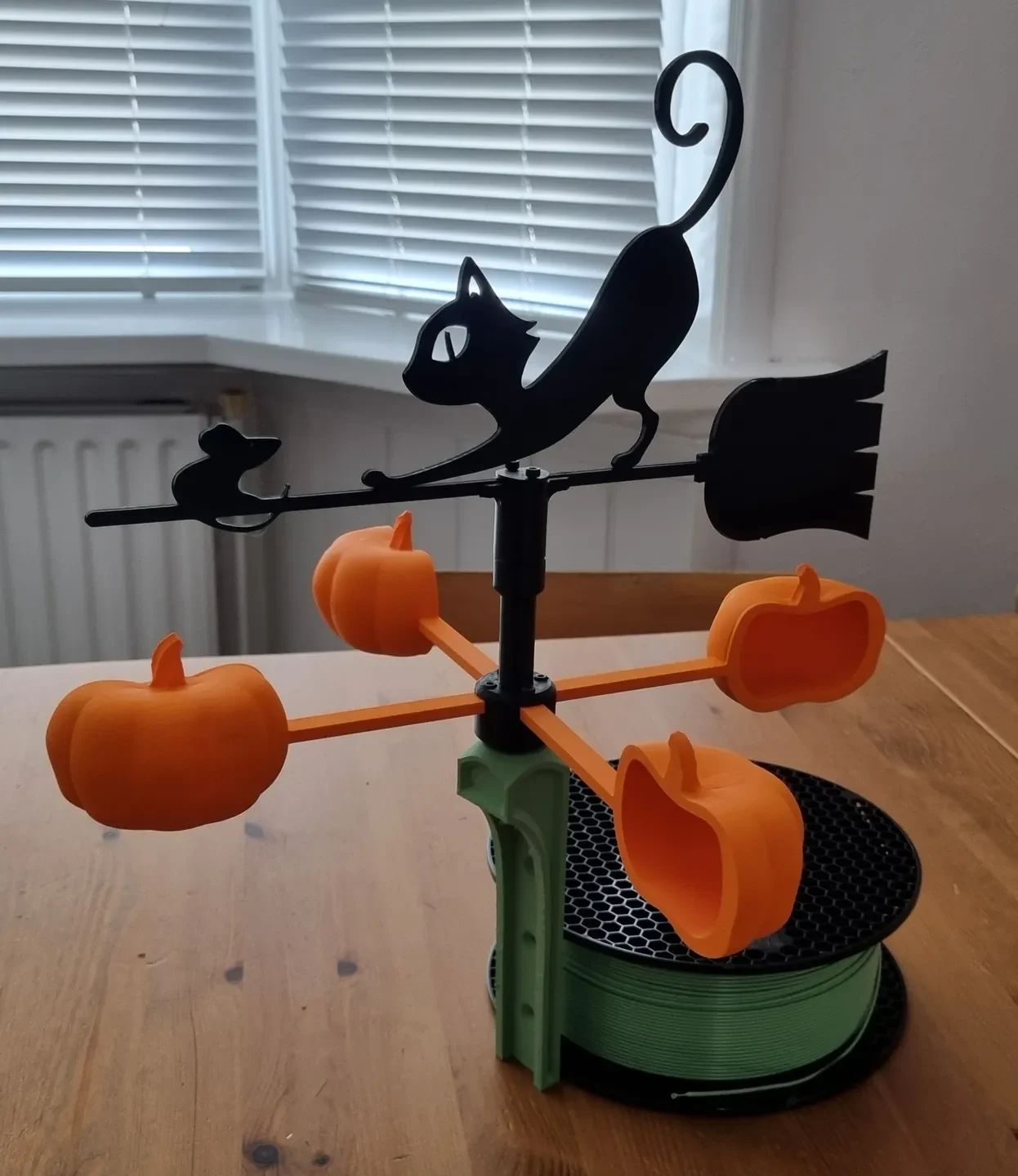

Флюгер Тыква Кот

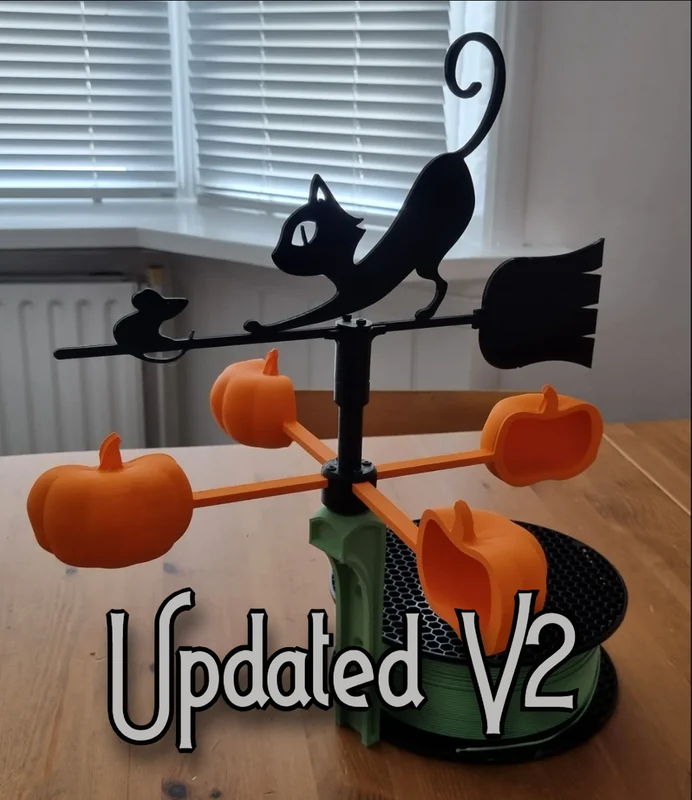

Обновлено по предложению Ghe.leguen, теперь доступна версия с одним валом, поэтому нижнее вращающееся колесо не мешает лопасти.

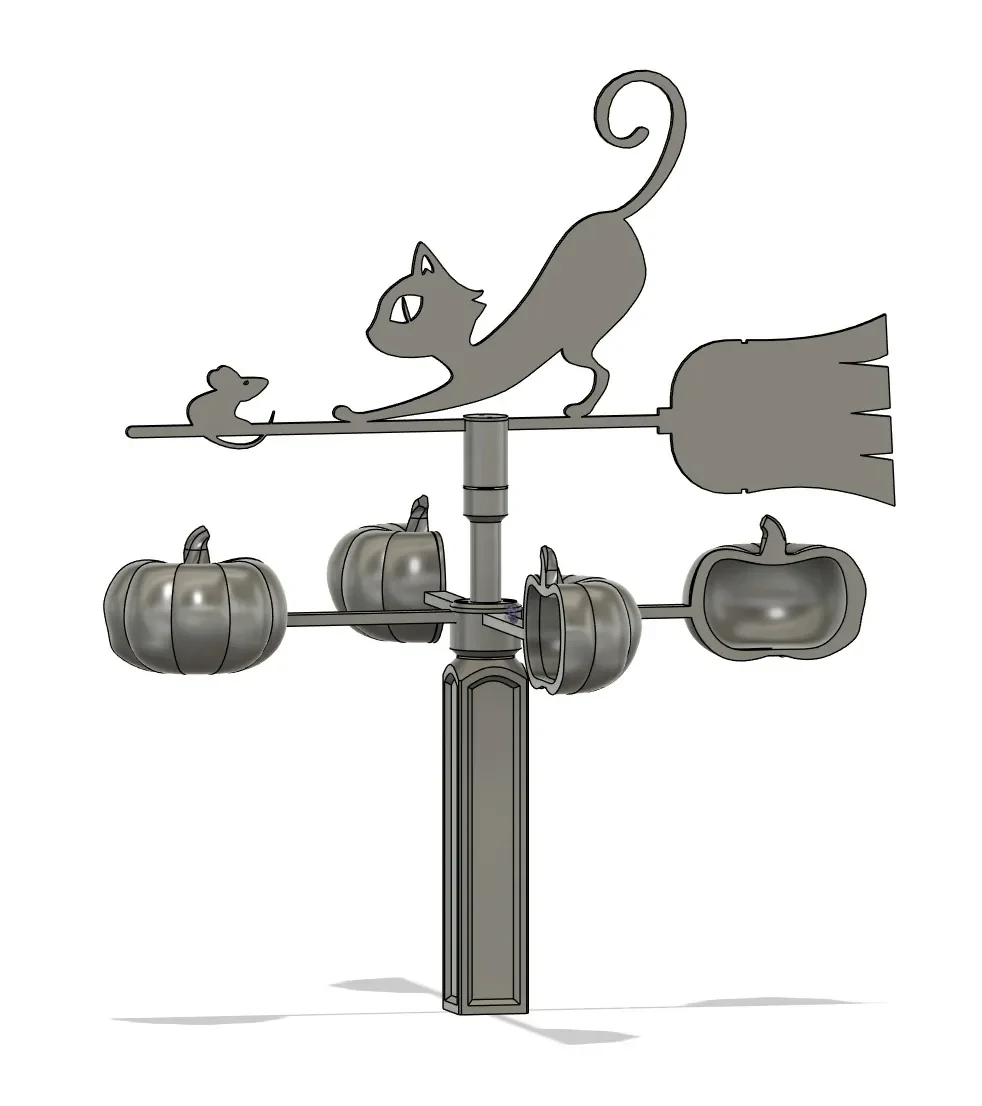

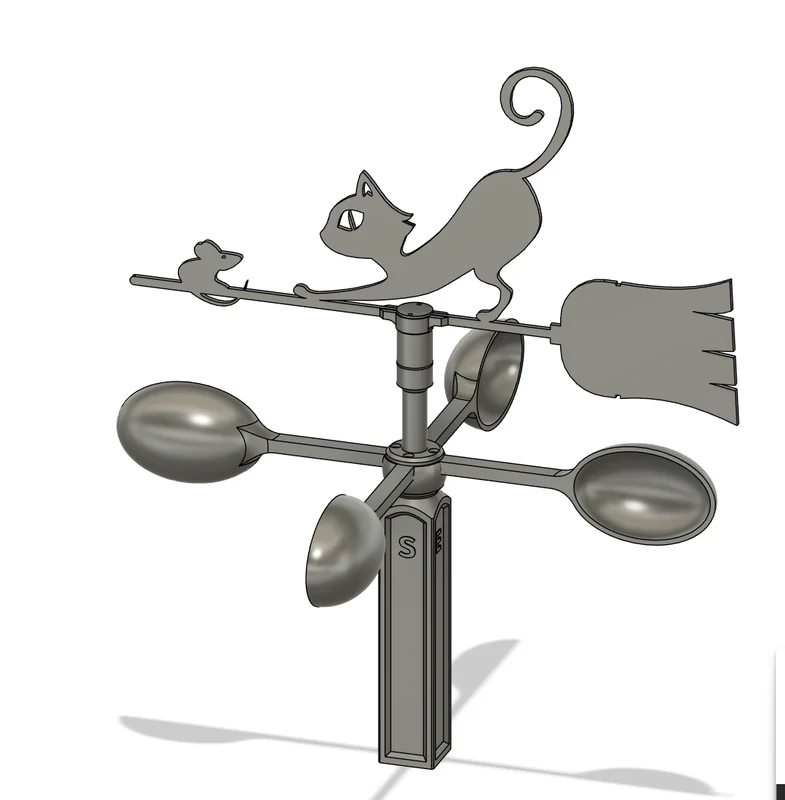

Теперь у меня есть несколько вариантов сборки:

Для печати одной детали лопасти вам понадобится рабочая пластина размером не менее 320x320.

Лопасть, состоящая из двух частей, подходит для монтажной плиты 210x210, но требует 2 дополнительных болта 10 мм м3.

Для вала, состоящего из двух частей, вам понадобятся 2 болта М5 диаметром 25 или 30 мм.

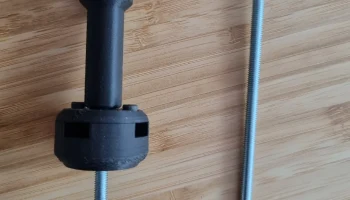

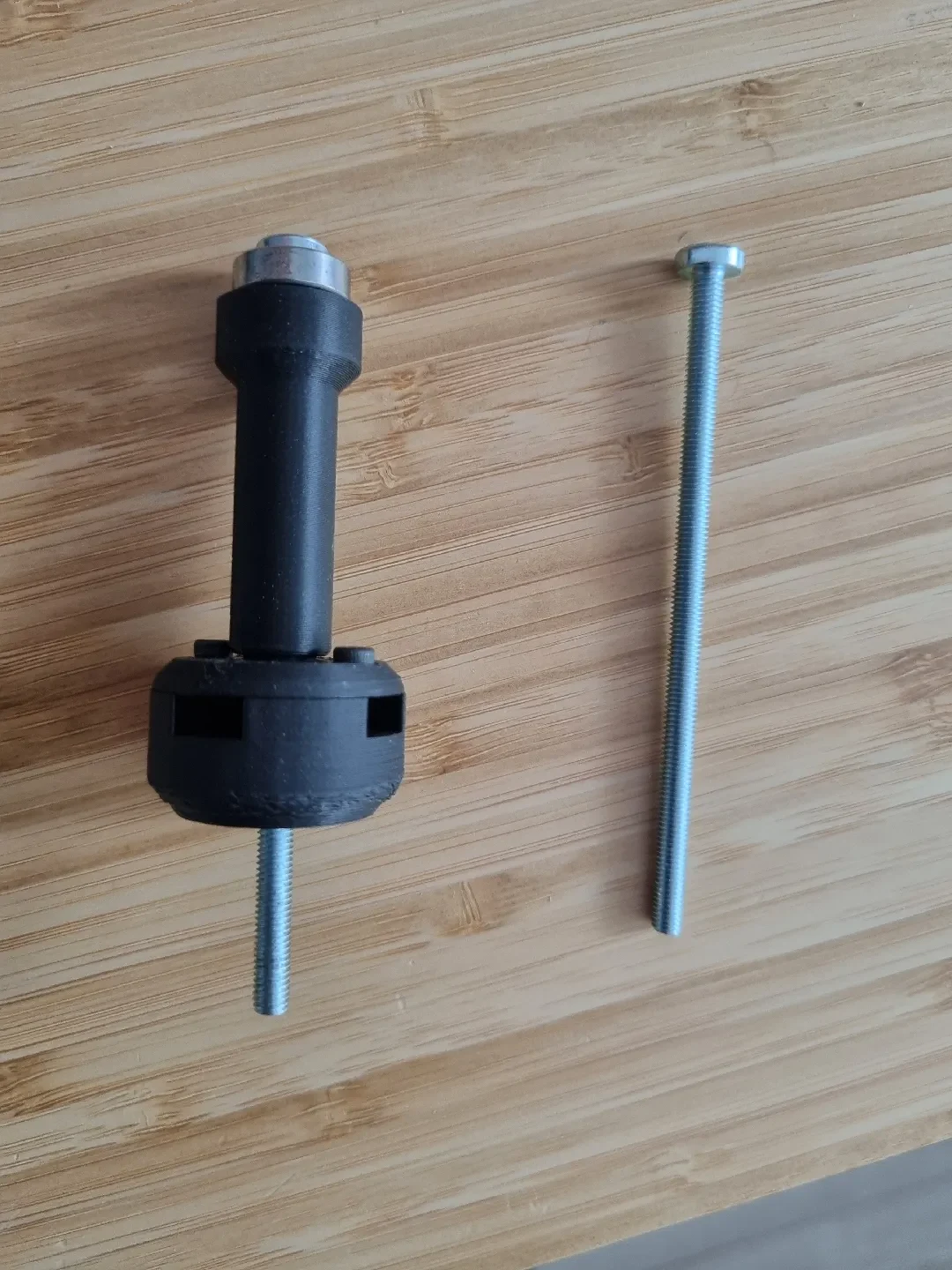

Обновленный вал, состоящий из 1 части, вам понадобится болт М5 100 мм или 90 мм.

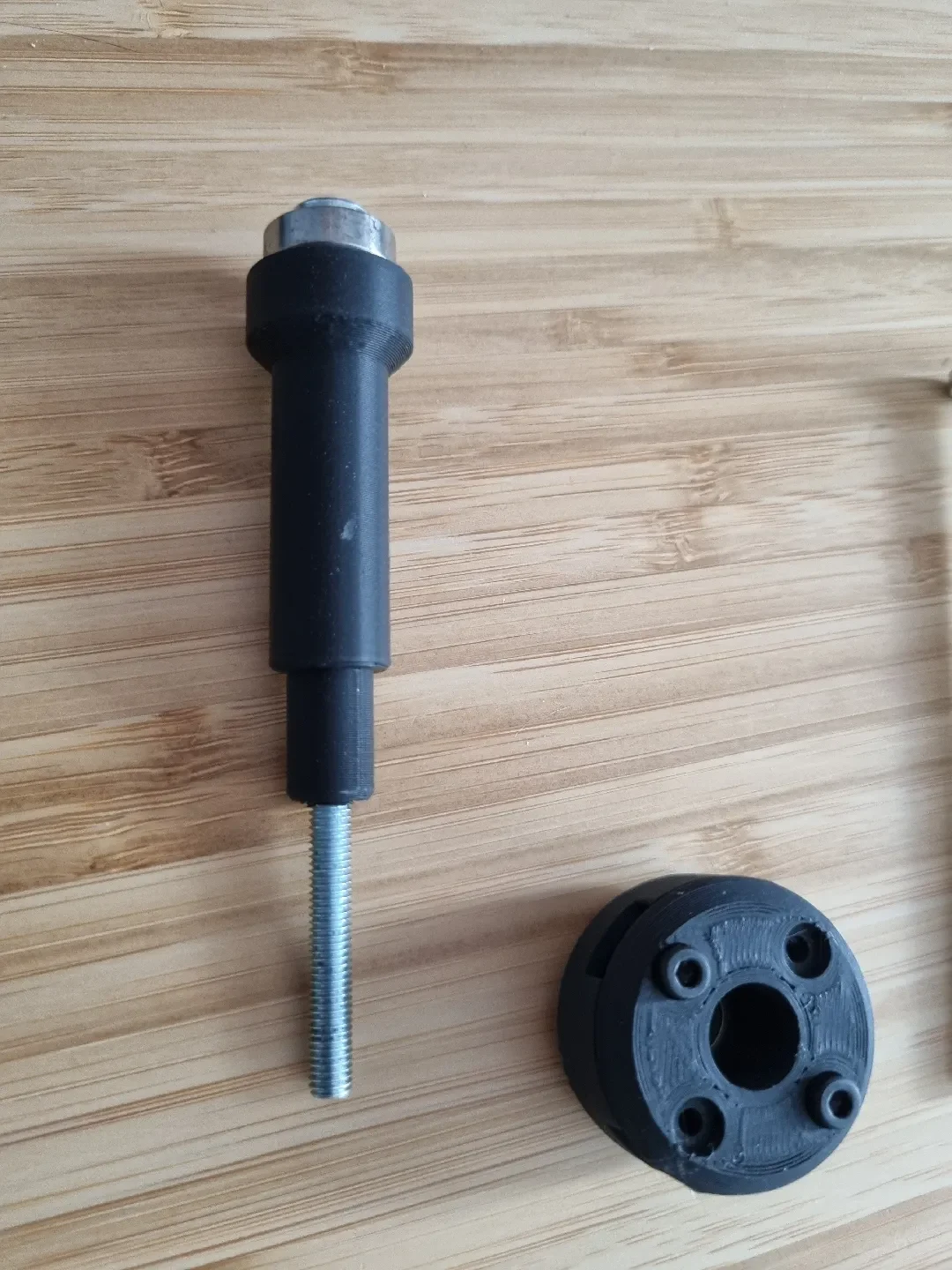

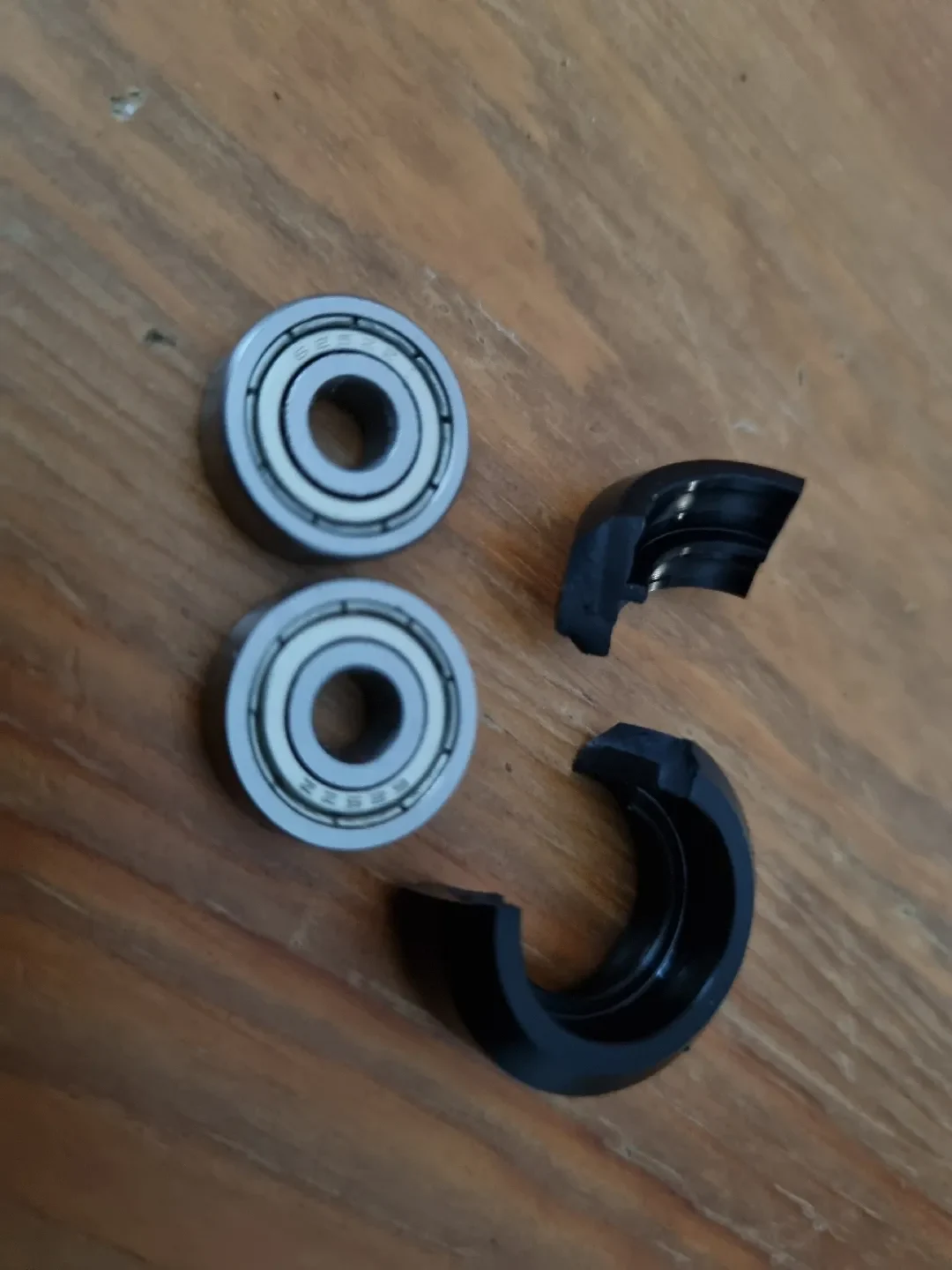

Вам также понадобятся 2 подшипника 625, они очень распространены, если у вас лежит старое колесо с помпой, разбейте его, и у вас будет 2.

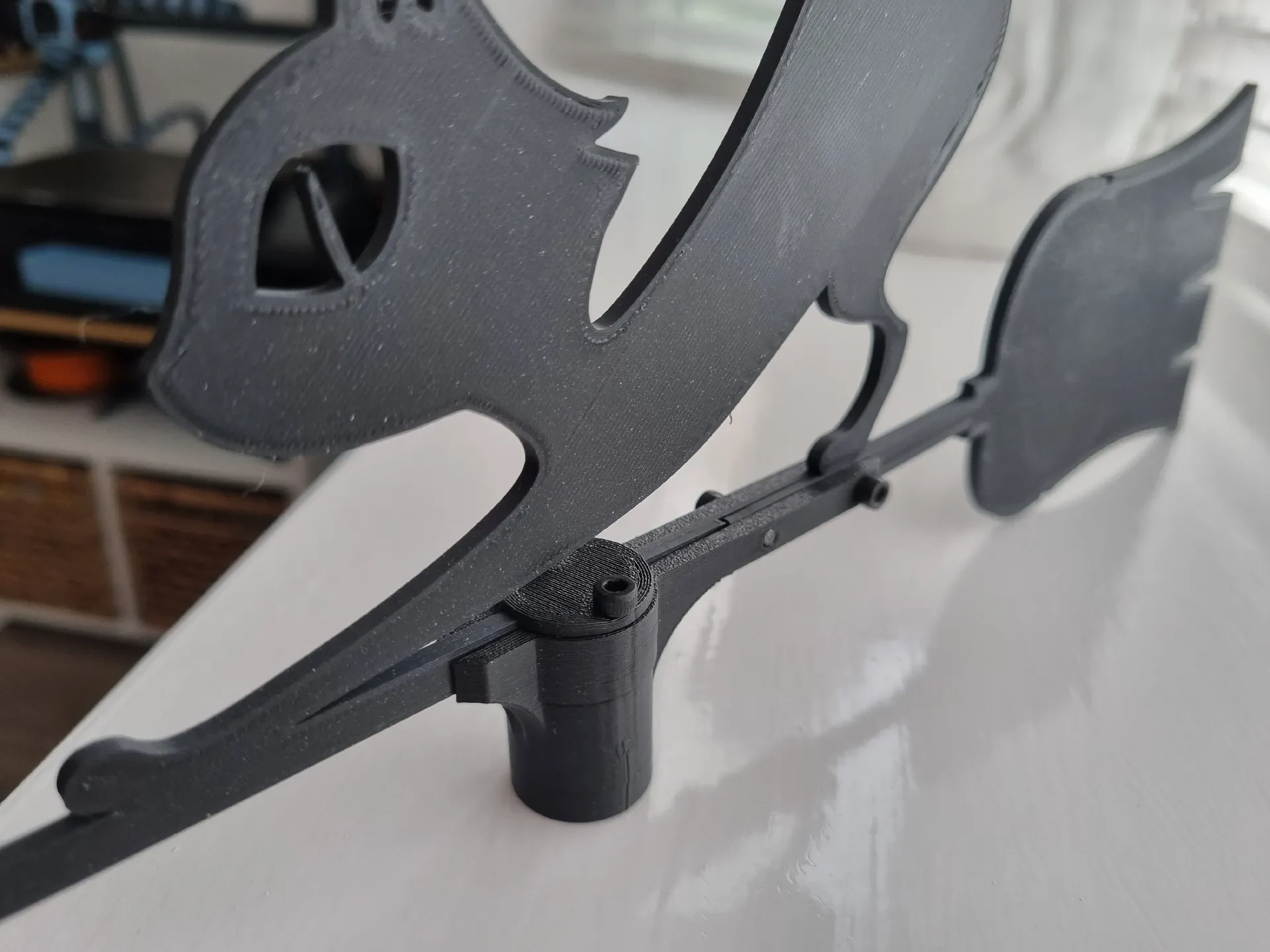

Вам также понадобятся 4 болта 15 мм м3 для тыкв и 2 болта 15 мм или 10 мм м3 для крышки, которая зажимает кошачью лопасть… отверстия с резьбой сделаны достаточно глубокими, чтобы большинство из них поместилось.

Я добавил 3 разных монтажных кронштейна: один с тремя отверстиями для винтов, один с прорезями для тирипов, а другой с 25-миллиметровым отверстием для метлы или чего-то в этом роде.

(Если вам нужно что-то еще, просто сделайте модель с резьбовым отверстием диаметром 5 мм)

Вы можете распечатать все без подставок. (для вала, состоящего из двух частей, вам потребуются опоры с центральным валом)

напечатал тыквы с двумя стенками и заполнением 5 %, чтобы уменьшить вес. Также я бы посоветовал использовать адаптивные линии слоев, чтобы выступающие части печатались лучше без поддержек.

Все детали с отверстиями для винтов. Я делаю 4 стенки, чтобы придать им немного дополнительной прочности.
