Резак для картона Chonkified Cat Scratcher
Изменения

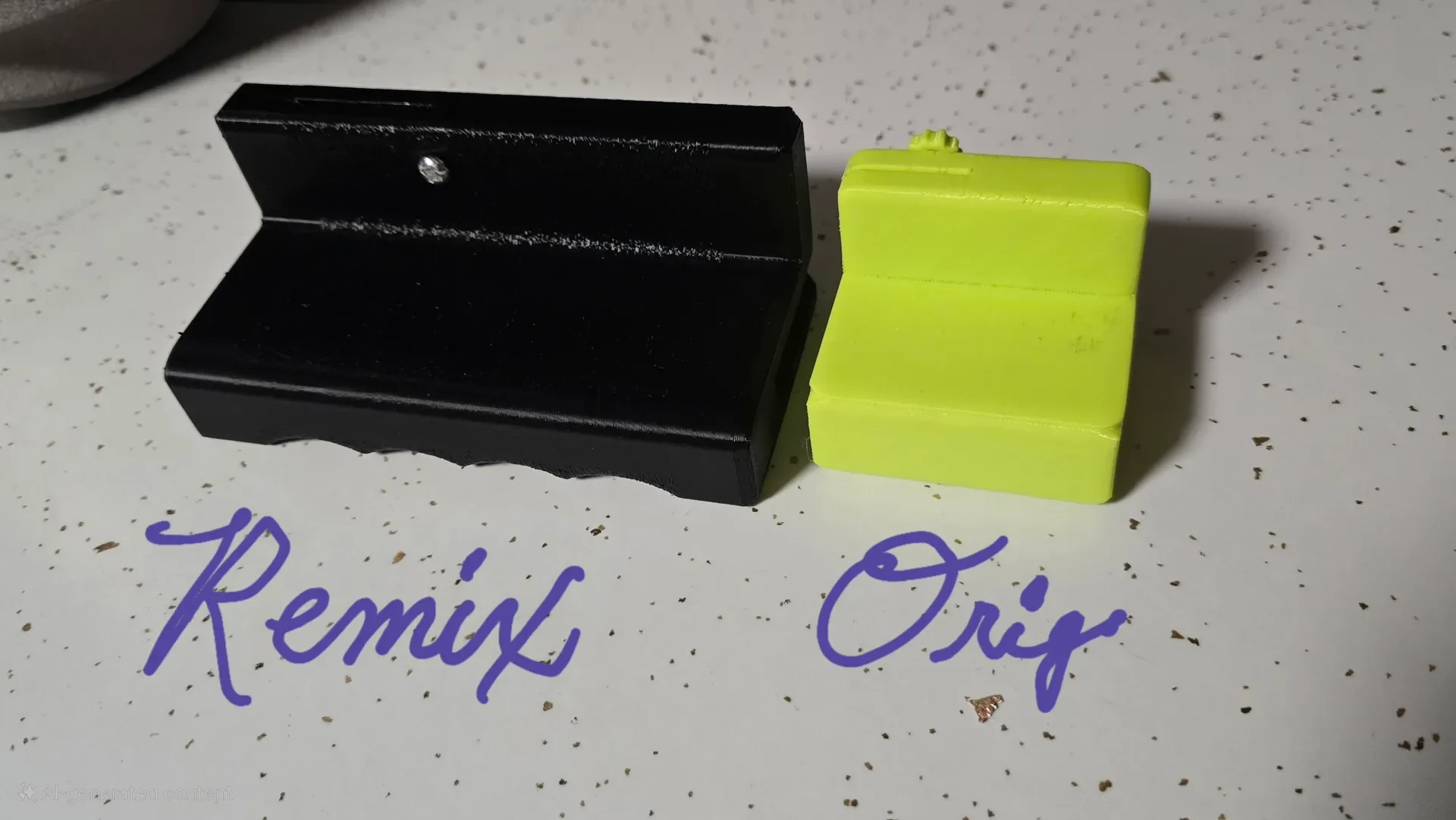

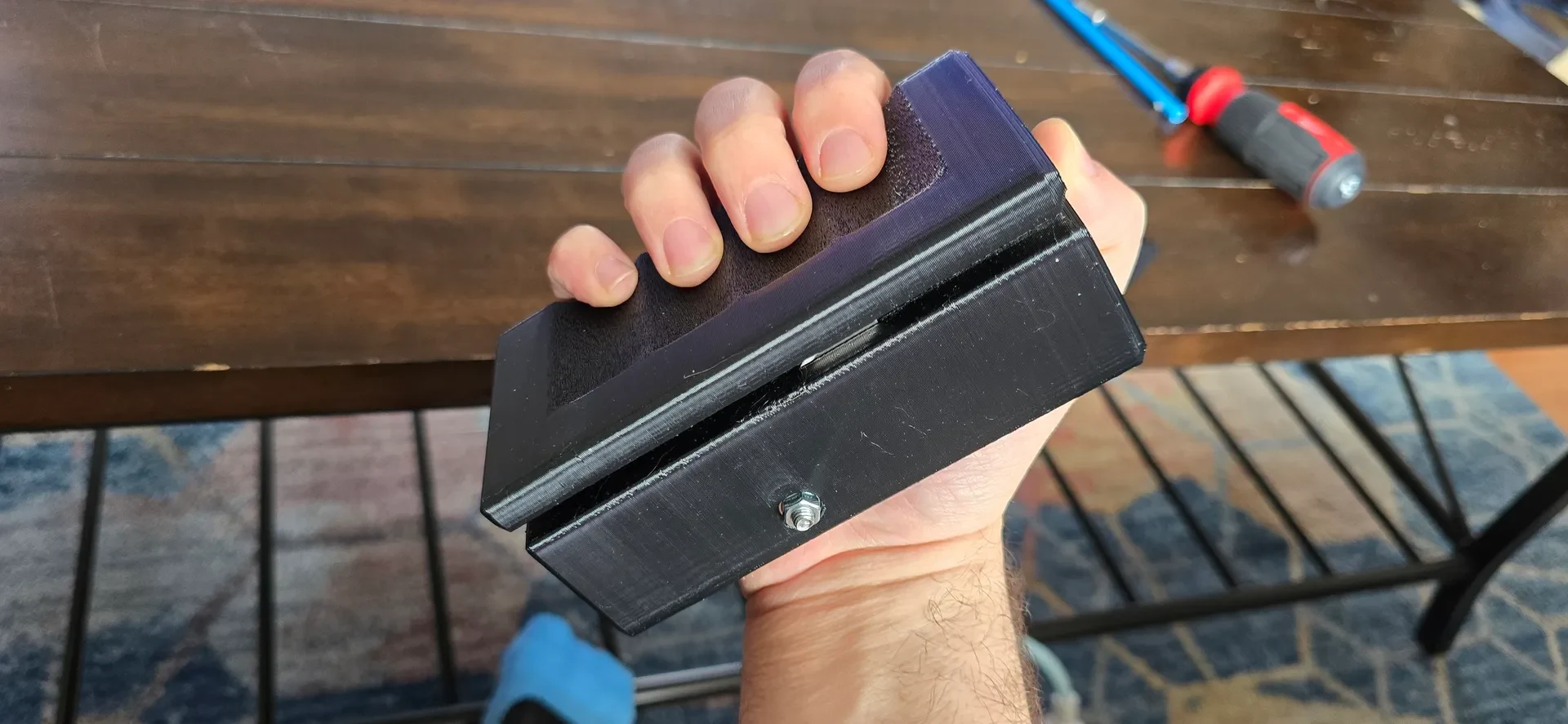

Это заметно длиннее
+ Помогает гиду занять более прочную позицию
+ Помогает снизить вероятность зацепления руки за картон; вырезки из картона — это не весело

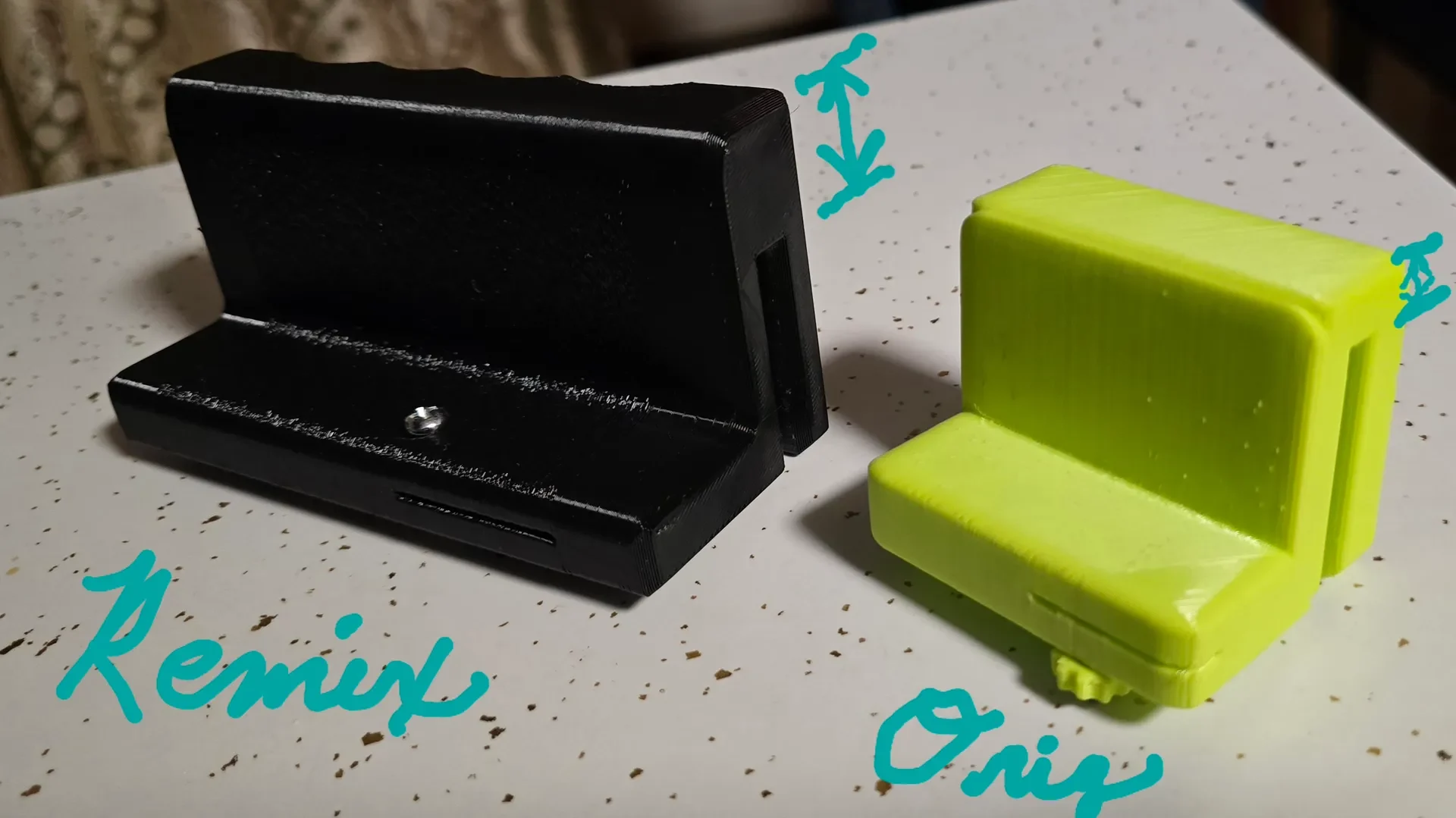

Он также выше (больше места между картонной направляющей и верхней частью рукоятки)
Таким образом, если край вашей руки все же свисает с ее края, у вас будет больше свободы действий, прежде чем картон начнет сопротивляться.

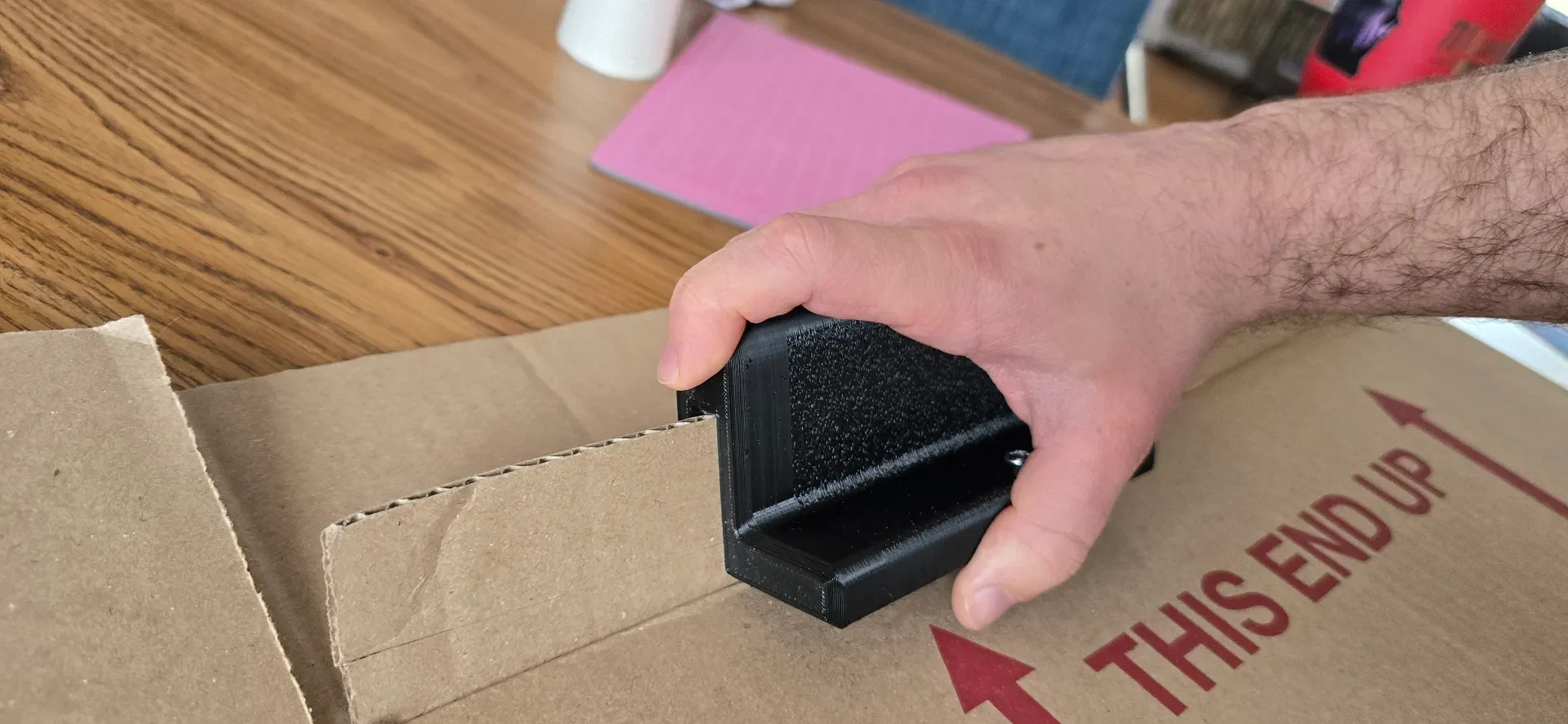

Позволяет обхватить его кончик кончиком пальца, если вам нужно сильнее потянуть какой-нибудь неприятный картон.
Ваша рука не будет такой сморщенной, если вы какое-то время держите эту штуку в руках.
Другие эргономические настройки

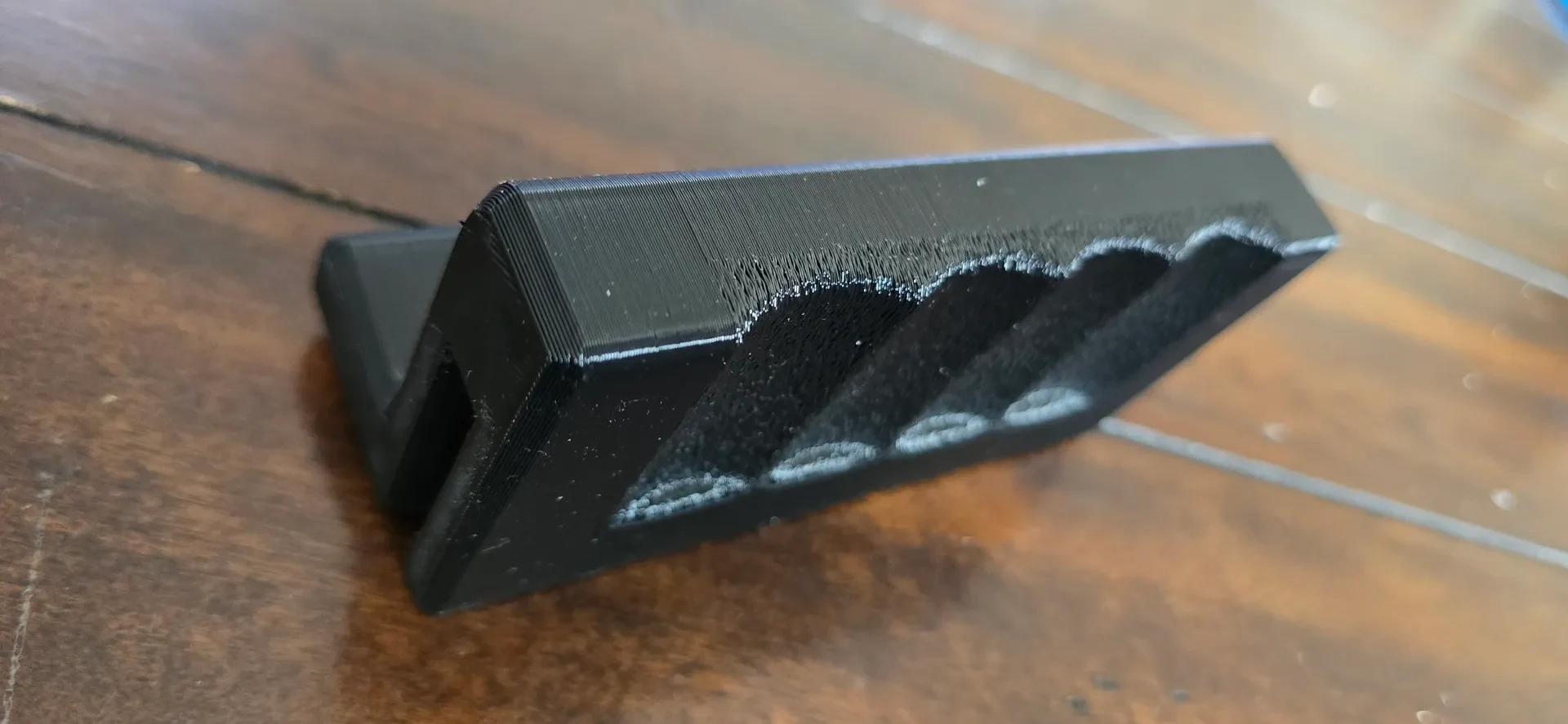

Добавлены канавки в форме пальцев. В итоге они оказались намного больше моих пальцев, но все равно дают больше непараллельных поверхностей, к которым можно прикоснуться.

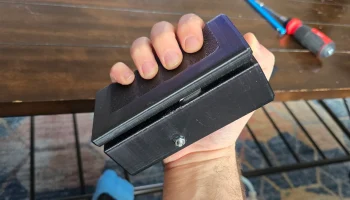

Более массивная форма, позволяющая лучше захватить хват, когда пальцы обхватывают его.
Небольшой изгиб в верхней части рукоятки со стороны ладони, поэтому край не полностью квадратный.

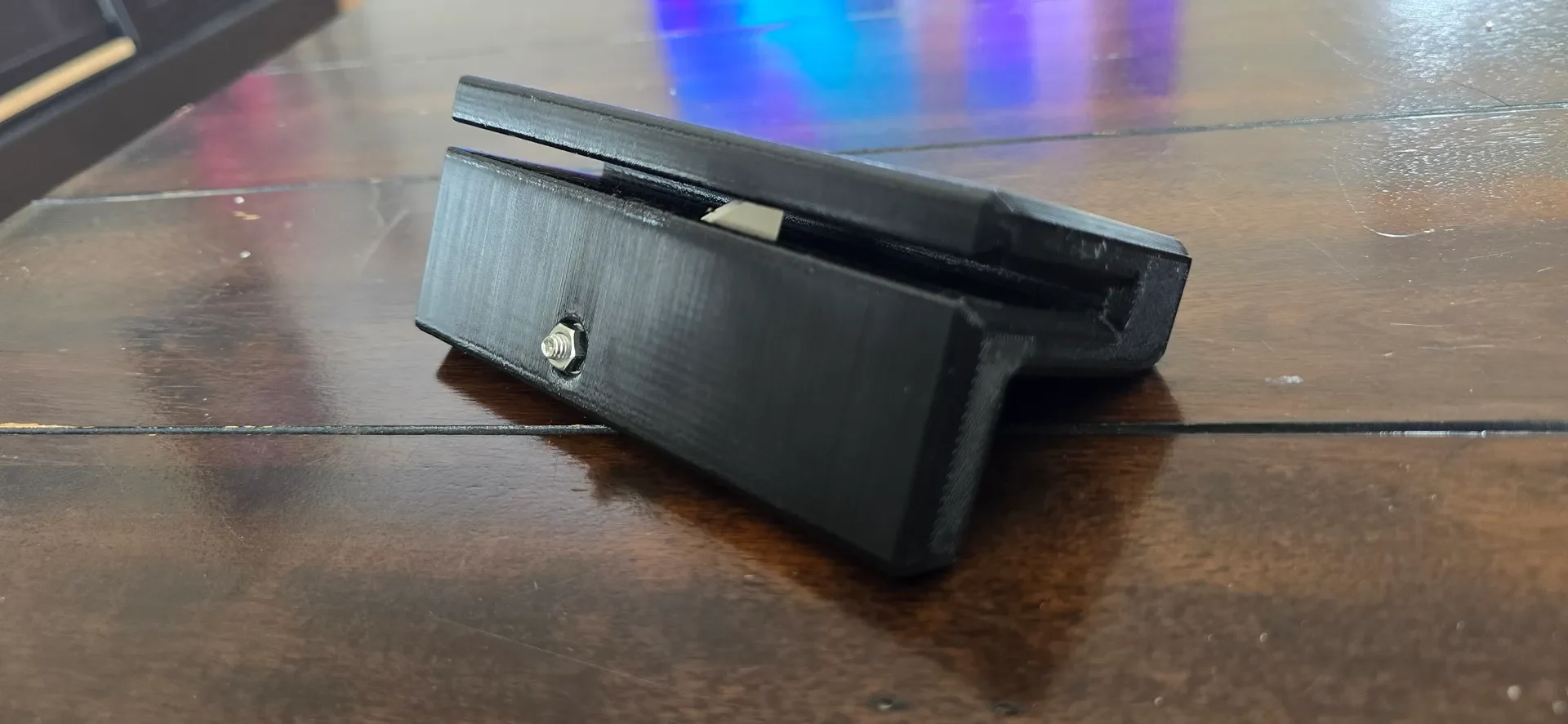

Я изменил отверстие для винта так, чтобы сквозь него проходил M5. Закрепляю его с другой стороны гайкой.
(файл 3mf, PrusaSlicer) Я изменил несколько разделов, чтобы использовать нечеткую обложку. Выглядит отлично, сцепление улучшается.
Я ориентировал свой стоя. Я думаю, что в наши дни большинство слайсеров могут справиться с углом свеса.

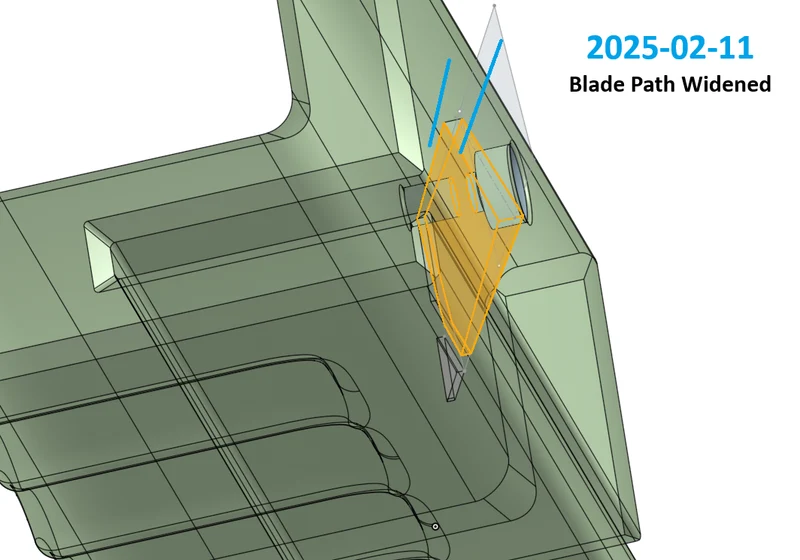

Обновление 11 февраля 2025 г. («V9»)
Вначале расширили желоб для установки лезвий.
Отверстие для болта немного сужено, так что M5 придетс�� нарезать собственную резьбу, а не гайку.

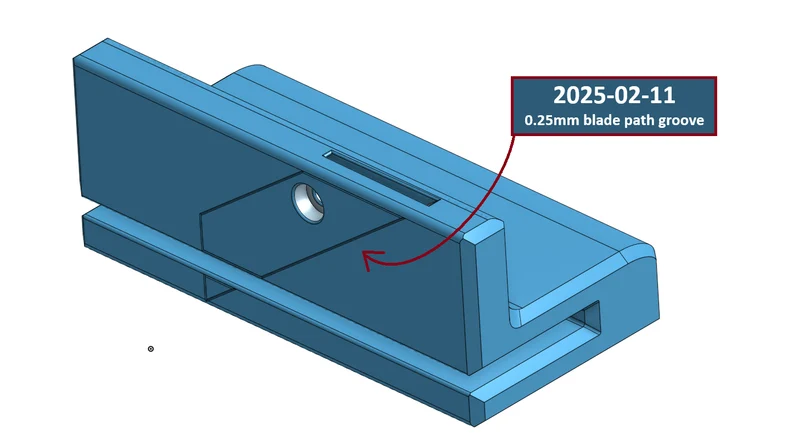

Спроецировал небольшую (0,25 мм) контурную канавку на внутренней траектории лезвия, чтобы облегчить его попадание внутрь и наружу, а также для того, чтобы было более заметно, где находится лезвие внутри, если вы повернетесь.
Чтобы проверить свои изменения, я взял урезанный образец модели, оставив в основном только траекторию лезвия и отверстие для винта, чтобы проверить допуски. Это файл «тестовая акула», потому что мне кажется, что в итоге он стал похож на мультяшную акулу. Я подумал, что это может быть полезно тем, кто хочет самостоятельно проверить допуски/зазоры, прежде чем печатать все это.
Ремикс это
Я импортировал STL исходной модели, указал ее основные приблизительные размеры и пошел дальше.
Вы можете найти его в OnShape: https://cad.onshape.com/documents/4ad323462260062bfe9022d7/w/e1e699151ec44c1c11 7070d0/e/44952f1699fc4e24270da344?renderMode=0&uiState=679afd237fe6bf510ab5dd1b
