Шелли 1 коробка

Ищете способ разместить свой низковольтный проект Shelly 1 или Shelly 1PM? Надеюсь, эта модель поможет! Просто распечатайте файл ShellyBox, в котором будет храниться ваше реле, а затем любую версию крышки, которую вы предпочитаете. Все детали на изображениях были напечатаны в Hatchbox PETG.

Коробка:

Распечатайте в «нормальной» ориентации с 3 периметрами/стенами. Никаких опор или полей не требуется.

Крышка:

Печатайте, располагая верхнюю поверхность на рабочей пластине и 3 периметра/стены. Никаких опор или полей не требуется.

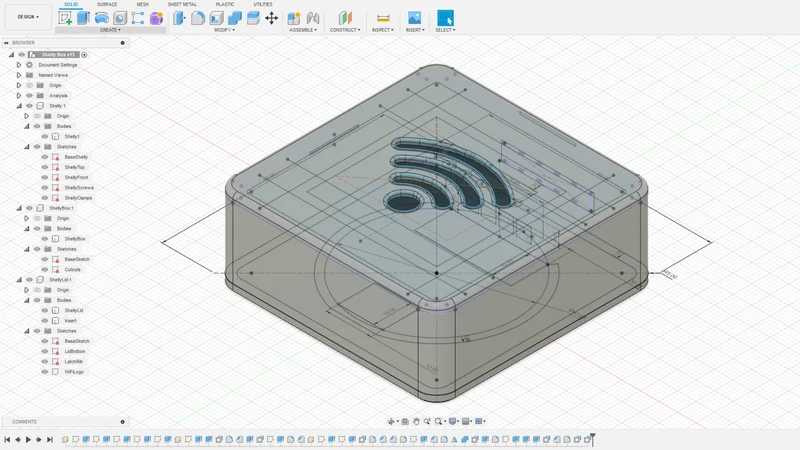

Предлагаются две версии: одна с логотипом WiFi, другая простая. Вы можете использовать то, что вам больше нравится! Поскольку крышка имеет защелкивающуюся посадку, может потребоваться небольшое масштабирование крышки, чтобы получить желаемую посадку, в зависимости от допусков на зазор вашего принтера
Для версии с логотипом WiFi можно также распечатать файл-вставку, чтобы добавить акцентный цвет. Вы, конечно, можете оставить логотип открытым, чтобы он выглядел более вентилируемым, если хотите. Ваш выбор! Просто используйте пару капель суперклея или эпоксидной смолы, чтобы прикрепить вставку к внутренней поверхности крышки.

Вставить:

Эта деталь симметрична, не имеет значения, какая сторона обращена вверх/вниз. Никаких полей не требуется.

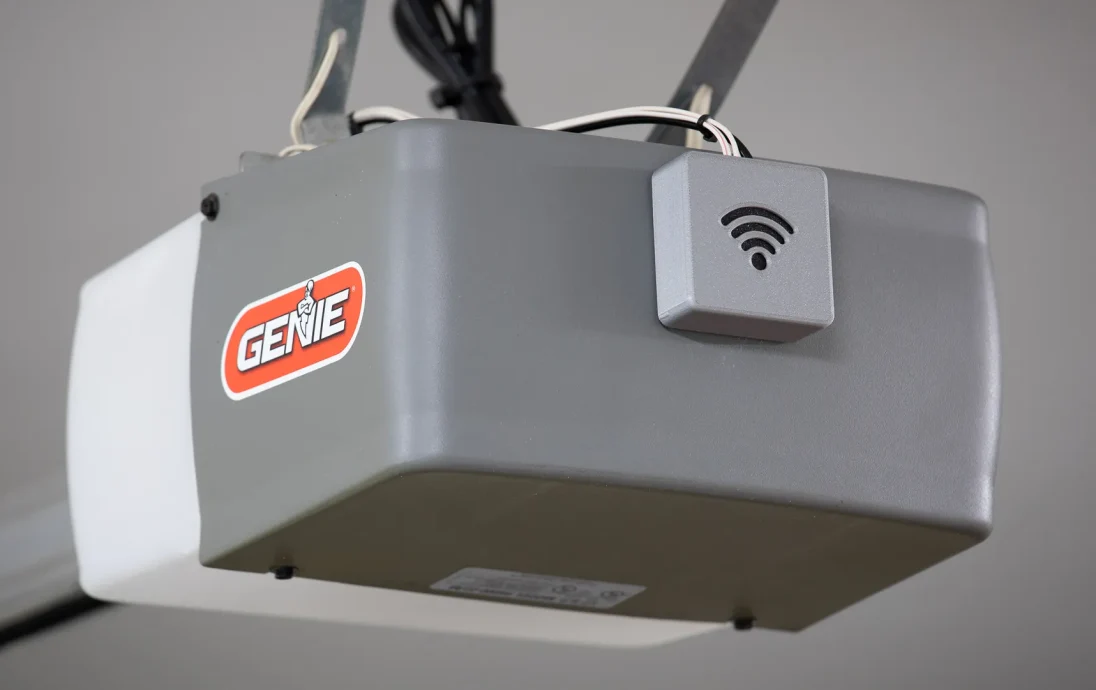

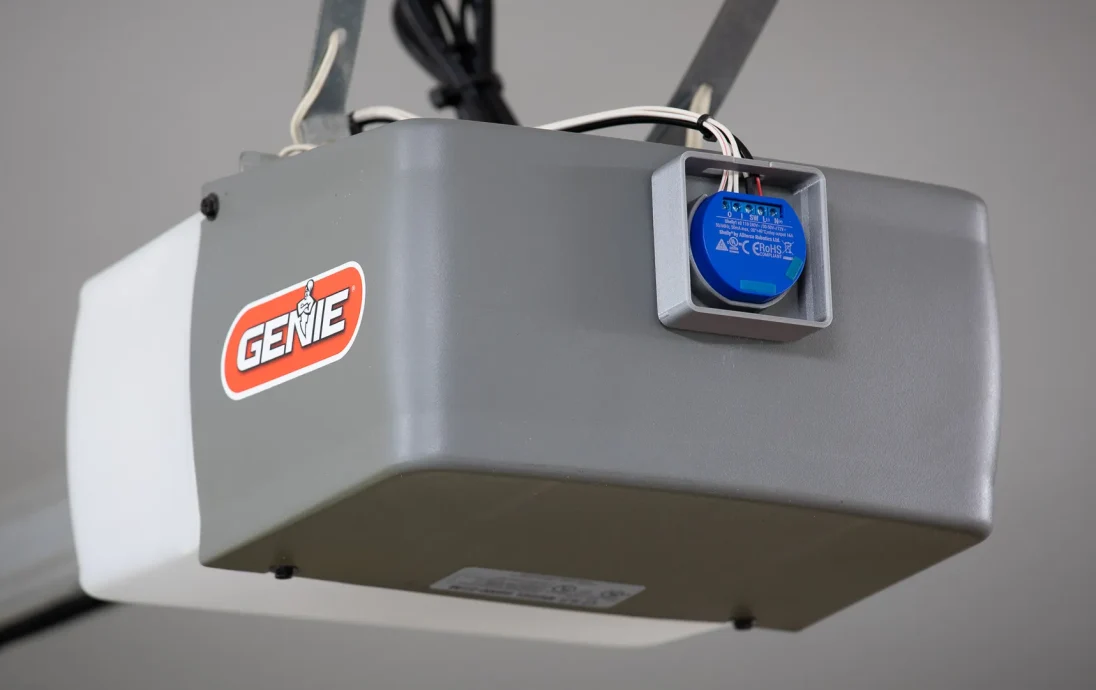

Реле Shelly — это дешевый и простой способ начать (или продолжить работу в кроличьей норе! ) домашней автоматизации. Хотя я использую его для удаленного управления гаражными воротами, интегрированного через HomeAssistant и NodeRED, этот проект также можно реализовать без использования домашних серверов или хабов, используя бесплатное приложение Shelly. В этом видео (без указания принадлежности) приведены некоторые инструкции по началу работы.

Если эта модель вам помогла, я буду рад увидеть ваш проект! Удачной печати!
