Кошачьи уши по оси Z для принтеров серий MK3 и MK4....

Введение

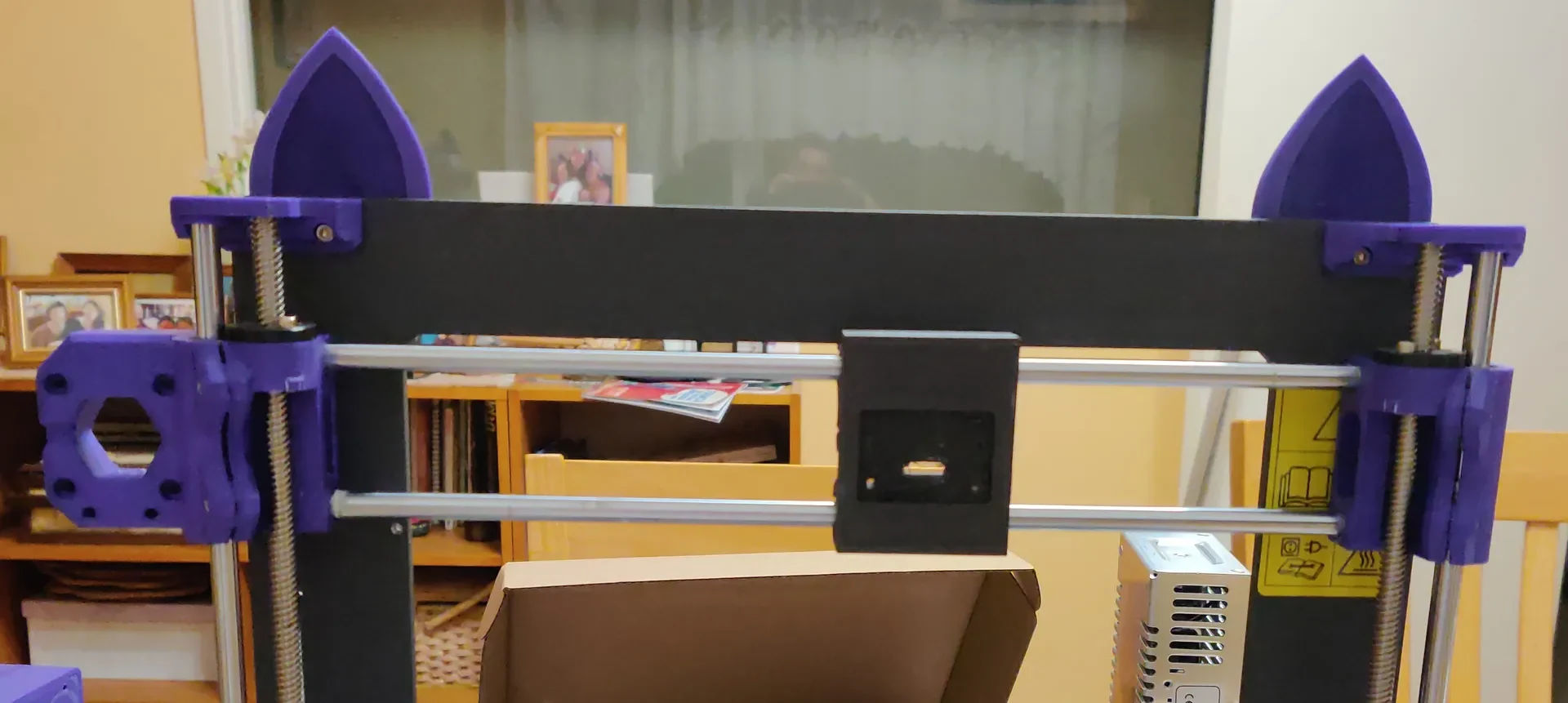

Вашему принтеру не хватает некоторой привлекательности или ня? Я чувствовал, что у меня так же, поэтому я спроектировал несколько кошачьих ушей, предназначенных для размещения на оси Z. Теперь и вы можете приобрести некомими для своего принтера!

Он предназначен для рамы MK3S+, а это значит, что он также должен работать и для MK4, но я это не проверял.

Что вам понадобится

Существует две версии конструкции: одна с использованием термофиксирующих вставок, другая с квадратными гайками М3. Что бы вы ни выбрали, вам понадобится распечатать левую и правую версии соответствующего дизайна: например, если вы хотите использовать вставки для термофиксации, вам нужно напечатать «Z-axis-cat-ear-heatset-left» и «Z-axis-cat-ear-heatset-right».

Независимо от того, выбрали ли вы вставки для термофиксации или квадратные гайки, вам также понадобятся четыре винта с головкой под торцевой ключ M3x15 мм (такие же, которые используются для сборки принтера). Они заменят четыре винта, которые крепят верхнюю часть оси Z к раме.

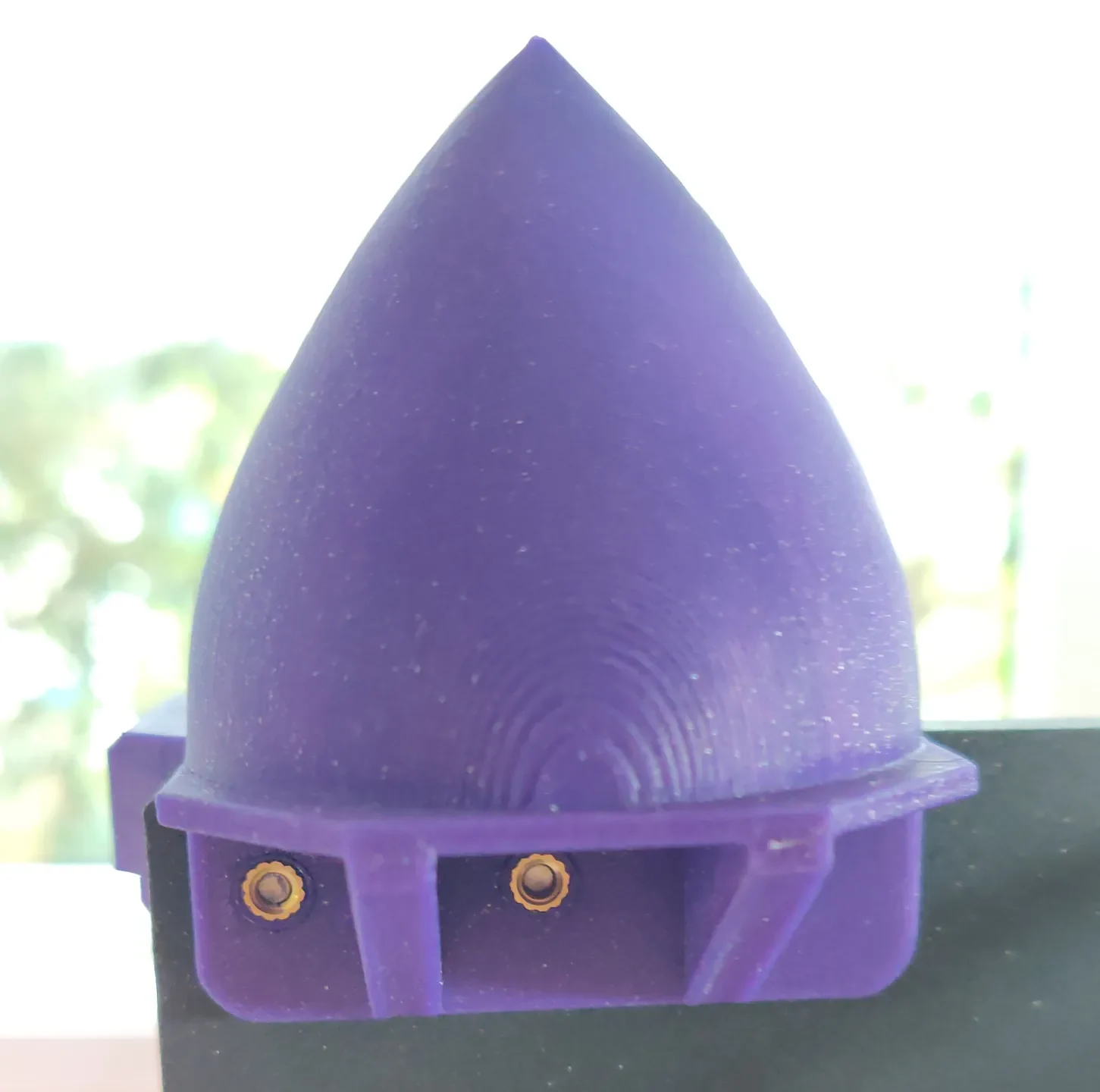

Если вы выбрали вставки для термофиксации, вам понадобятся четыре вставки для термофиксации M3. Конструкция предназначена для вставок диаметром 4,6, длиной 4 (М3, D4,6, L4). Вы можете использовать более широкий диаметр, но в этом случае вам, возможно, придется удалить лишний пластик. Вы также можете использовать более короткую длину. Вставки более узкого диаметра, скорее всего, не сядут должным образом, а вставки большей длины будут высовываться.

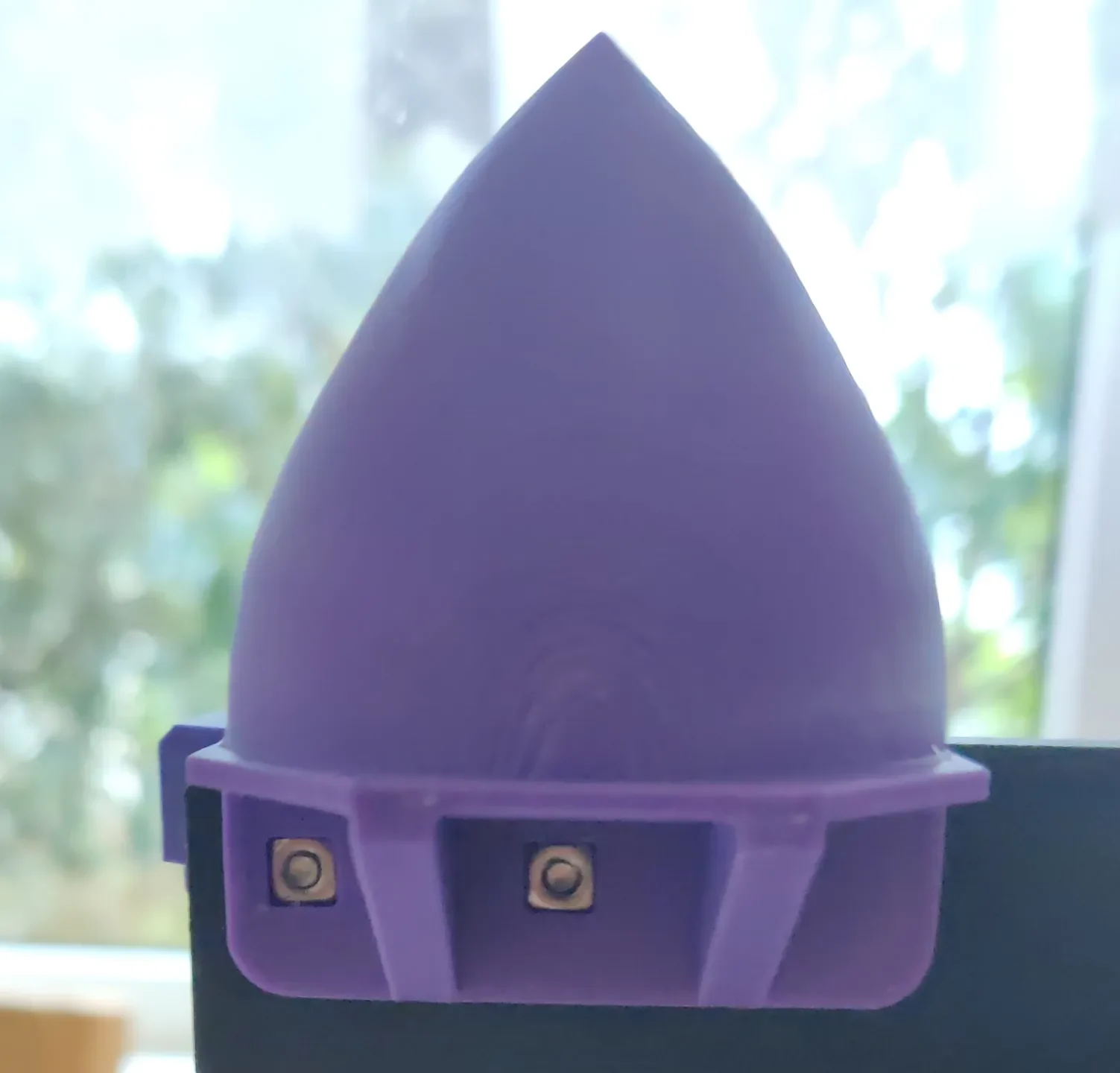

Если вы выбрали квадратные гайки, вам понадобятся четыре квадратных гайки М3. Они также используются для сборки принтера, поэтому у вас могут быть запасные части.

Как распечатать

Детали рассчитаны на сопло 0,4 мм, высоту слоя 0,2 мм и 3 периметра при ширине экструзии 0,4 мм (то есть стенки 1,2 мм), а также толщину 1,2 мм сверху и снизу (6 слоев сверху и снизу). Поскольку деталь не является несущей, вы можете использовать столько заполнения, сколько захотите, и, если хотите, можете использовать 2 периметра. Это можно распечатать с помощью сопла диаметром 0,6 мм, но я не пробовал. Поддержки не потребуются: если у вас возникли проблемы с печатью выступа, попробуйте уменьшить высоту слоя. Не рекомендуется использовать слой толщиной более 0,2 мм.

Если вы не планируете закрывать принтер, вы можете использовать любой материал, который вам нравится. Если вы планируете использовать корпус, я не рекомендую PLA или PETG: температура корпуса может размягчить и деформировать PLA, а PETG склонен к ползучести при нагревании, что может привести к ослаблению винтов. Вместо этого я рекомендую в таких случаях ABS (или ASA).

Как собрать

Важно: сначала прочтите все инструкции, а затем следуйте им по порядку. Они предполагают MK3S+: MK4 будет очень похож.

Вставьте квадратные гайки или термонасадки в предусмотренные отверстия, в зависимости от того, что вы выбрали. Утеплители проще вставлять с «верхней» стороны (рядом с потолком и контрф��рсами), а не с «нижней» стороны (которая будет упираться в раму).
Если ваша ось Z уже собрана, полностью открутите внешний винт, соединяющий правую верхнюю часть оси Z с рамой, и снимите его. В противном случае перейдите к шагу 7.
Вставьте один из винтов M3x15 мм в отверстие, созданное на шаге 2, и затягивайте его, пока он не пройдет через верхнюю часть оси Z и раму и не выступит немного наружу.
Используйте слегка выступающий винт из шага 3, чтобы совместить внешнее монтажное отверстие на правом ухе. Затем затяните полностью.
Повторите шаги со 2 по 4 для внутреннего винта.
Повторите шаги со 2 по 5 для левой верхней части оси Z и левого уха. Тогда все готово! Игнорируйте все остальные шаги.
Если ваша ось Z еще не собрана, выполните действия по сборке оси Z до шага 9. Затем на шаге 9 вместо винтов M3x10 мм используйте винты M3x15 мм. Ввинчивайте их только до тех пор, пока они не пройдут через верхнюю часть оси Z и раму и немного не вытолкнут наружу.
Используйте слегка выступающие винты из шага 7, совместите монтажные отверстия на одном ухе (не важно, на каком), затем полностью затяните.
Повторите шаг 8 для другого уха. Тогда все готово! Игнорируйте все остальные шаги.
Файлы

Я предоставил файлы STL и STEP, а также исходный проект FreeCAD, использованный для создания этого проекта (согласно лицензии). Вы можете найти их отсортированными по папкам.
