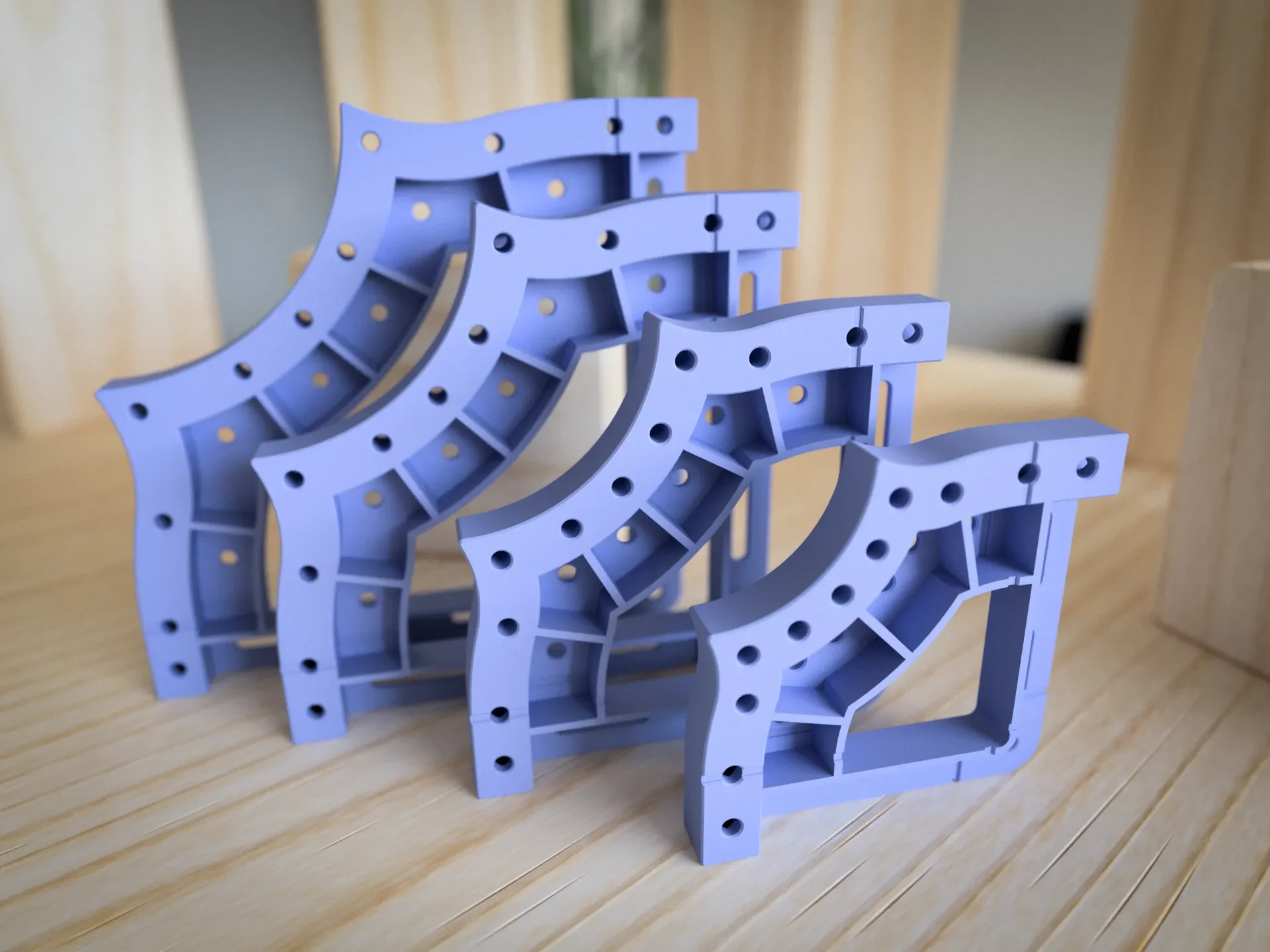

Угловые шаблоны в форме "кошки" четырех размеров...

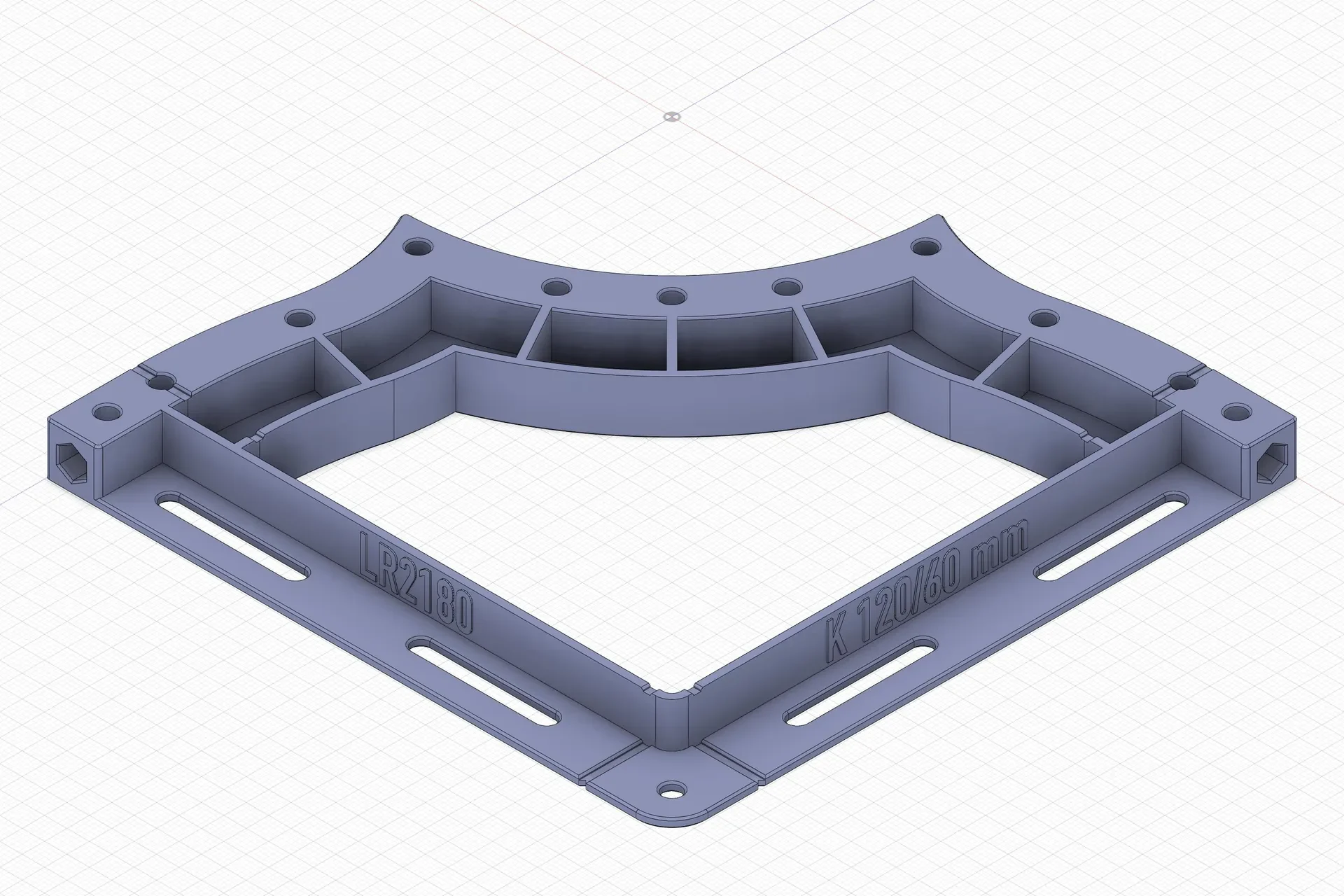

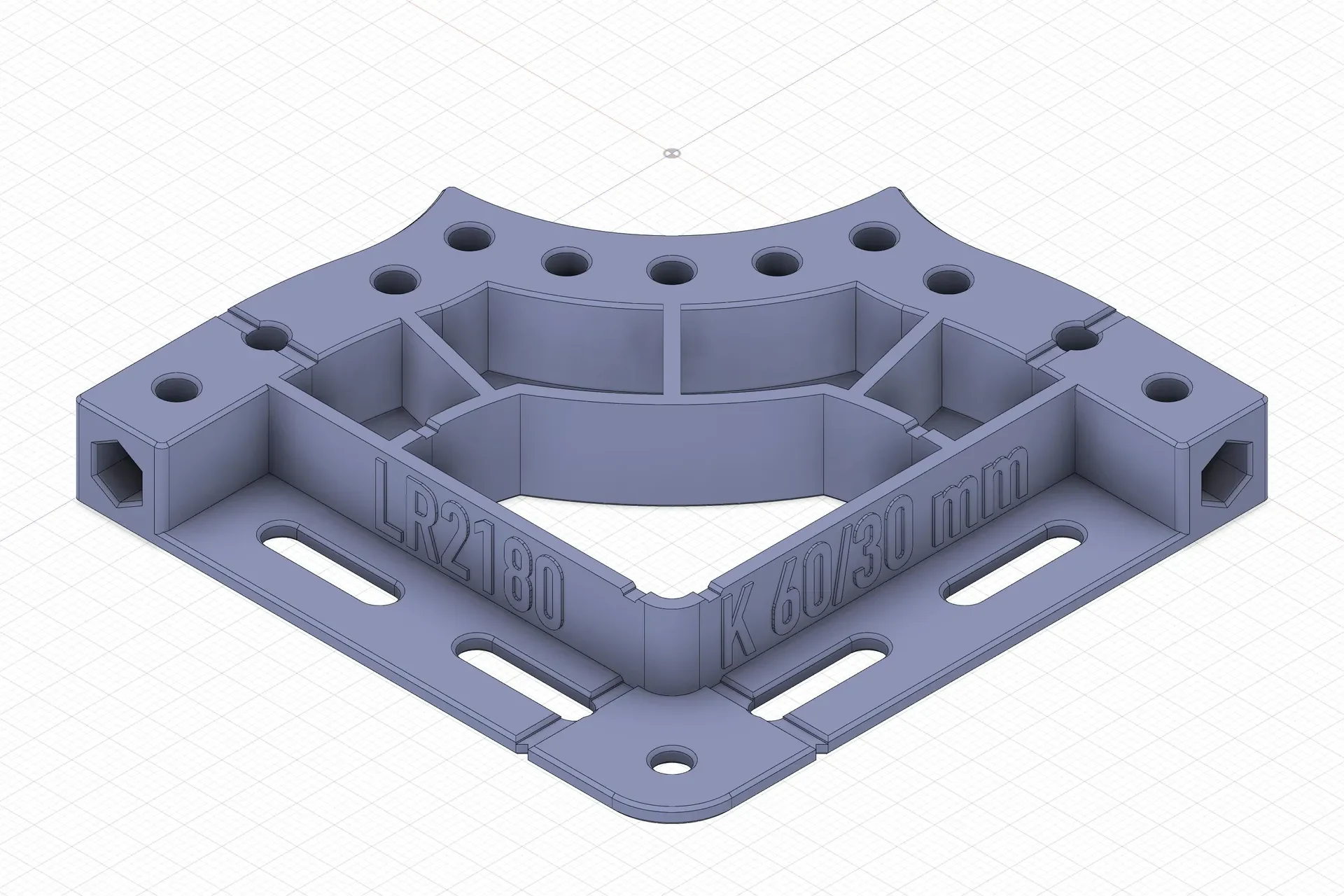

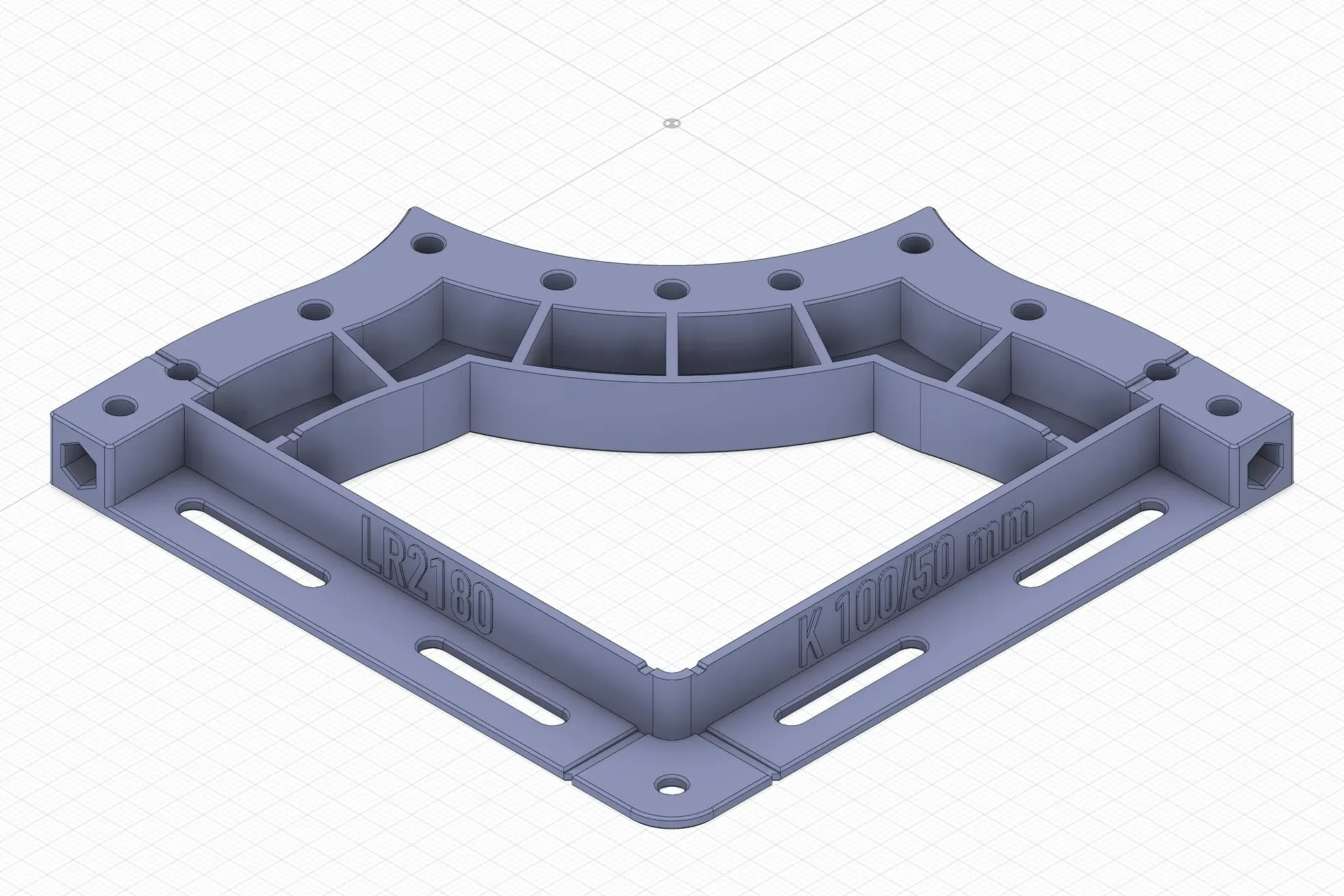

Эти четыре угловых шаблона являются расширением базового набора закругленных углов LR2180, который вы можете найти здесь: Угловые шаблоны для насадок заподлицо. Я называю их углами в форме кошки, но по сути это два вложенных друг в друга круга. Я добавил на рисунок линию большего радиуса.

Вся информация, которую вы найдете на связанной странице, верна для этих шаблонов. Кроме того, руководства будут работать и с этими шаблонами.

Размеры и размеры

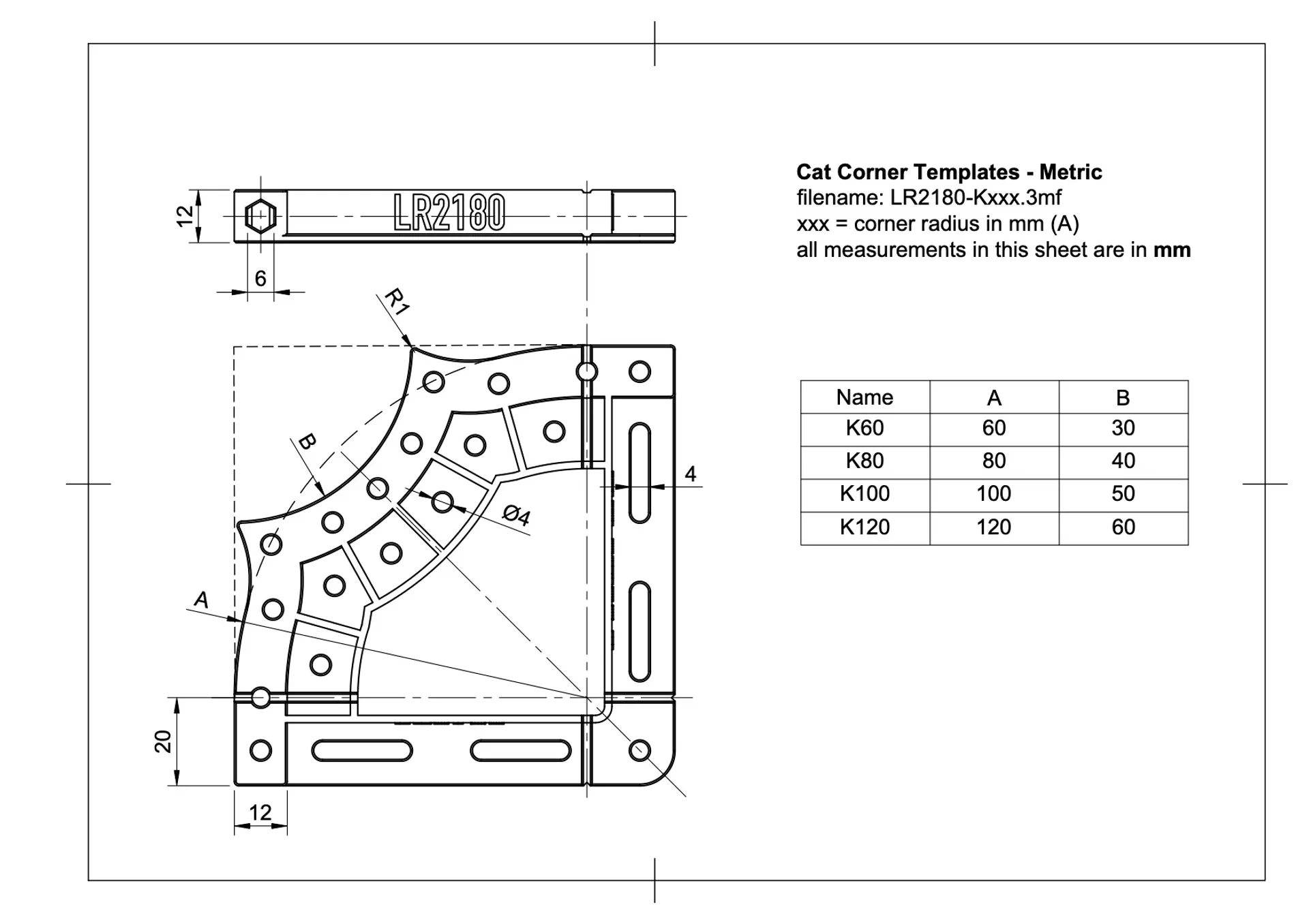

Есть четыре размера. Все доступные размеры вы найдете на следующем рисунке:

Как распечатать шаблоны

Если вы используете принтер Prusa, есть пример проекта для PrusaSlicer («LR2180-K80 Print.3mf»).

Распечатайте шаблон из PLA (или PETG).
Выберите высоту слоя 0,2 мм.
Используйте настройки качества.
Печатайте по трем периметрам, чтобы повысить жесткость (особенно если вы используете PETG).
Плоская сторона модели выходит на станину принтера.
Не масштабируйте модель!

Если вам нравятся модели, пожалуйста, оцените их и оставьте комментарий ниже.
