PC4M10 - Отверстие с конической резьбой STEP/STL для диза...
tl; dr — используйте этот измененный BSPT (Британская стандартная трубная резьба) для проектирования отверстий для подключения разъема PC4M10 с резьбой, которая правильно принимает указанный разъем PC4M10, правильно сидит и не перекрещивает несколько резьб и не нарезает свою собственную, как в результате получается прямая резьба M10x1 мм.
Чтобы сделать это правильно, потребовалось много проб и ошибок. :)
Для вашего использования включены как STL, так и STEP.
Пожалуйста, проверьте свой разъем, используя файл pc4_m10_threaded_opening.stl, напечатанный с высотой слоя 0,15 и, если возможно, случайным швом. Выровненный шов может добавить некоторого напряжения за счет равномерной линии. Ваш разъем PC4M10 должен легко поворачиваться вручную до тех пор, пока конусы полностью не соприкоснутся, и в этот момент полный оборот или около того зафиксирует разъем на месте. Набранный множитель экструзии также полезен для хорошей подгонки.
---------------------

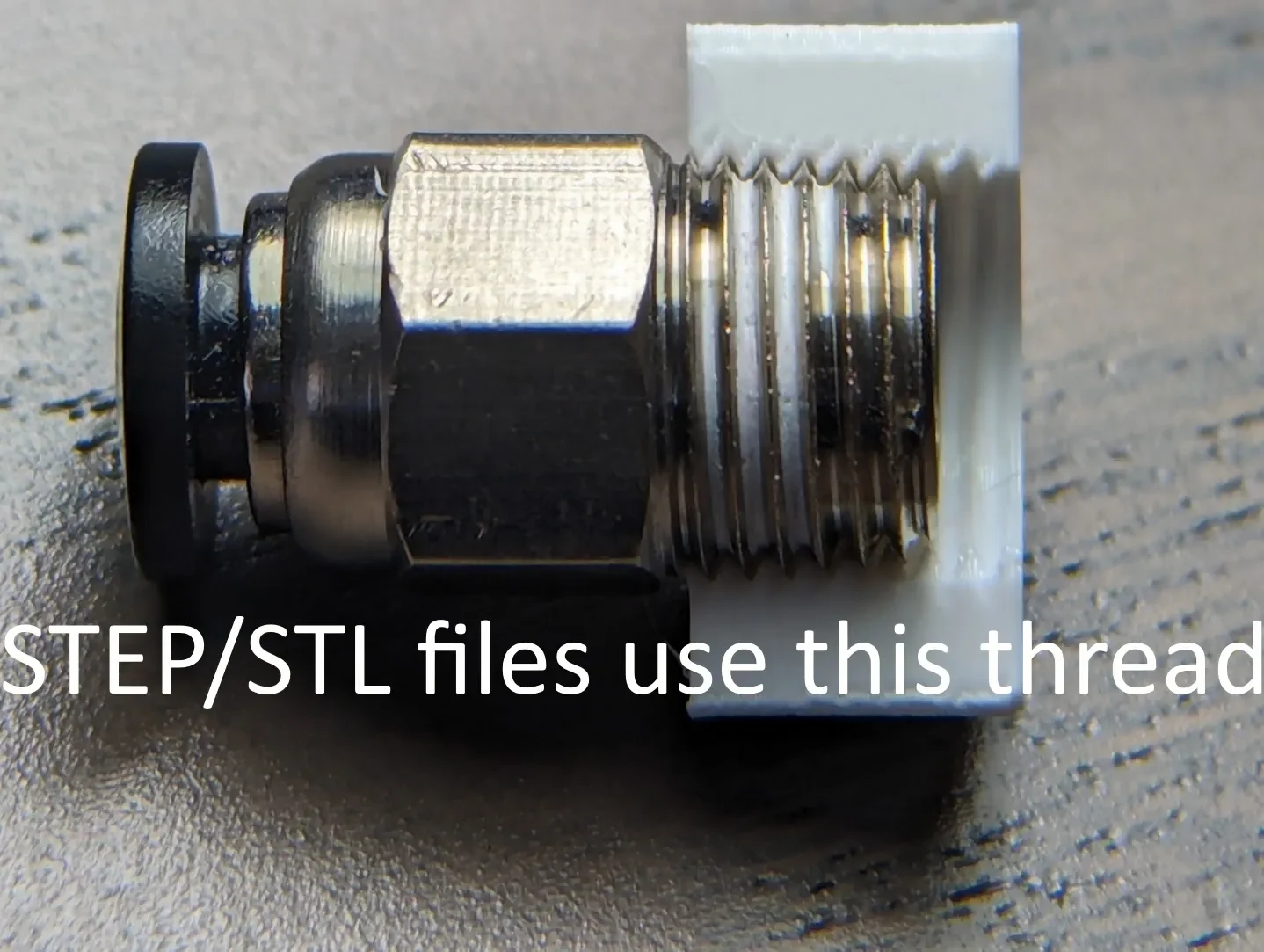

Эта модель, доступная для скачивания, представляет собой измененную часть резьбы McMaster Carr 1/8" BSPT NPT (трубная резьба Британского стандарта, национальная трубная коническая резьба) для использования в ваших проектах в качестве секции внутренней резьбы для использования с разъемами PC4M10. Используйте этот шаг в качестве выреза, поскольку он масштабирован для секции внутренней резьбы, подходящей для разъема PC4M10.
Модель McMaster Carr STEP была изменена с использованием следующих параметров масштабирования, приведенных ниже в Fusion360, чтобы обеспечить полную установку оборудования PC4M10 и одинаковое затягивание всех потоков:
оси X: -5% (затянуто так, чтобы разъем не доходил до дна)
оси y: -5% (затянуто, чтобы разъем не доходил до дна)
Ось z: +2% (выше к центру резьбы)

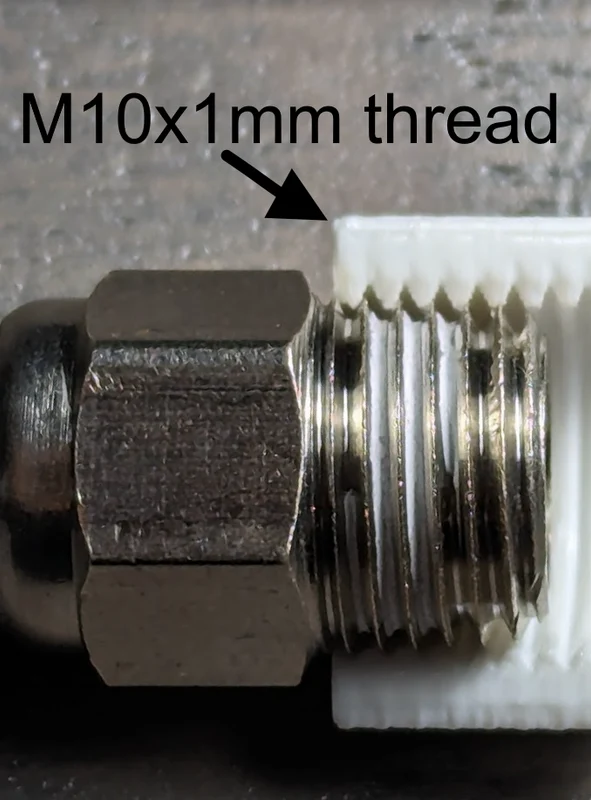

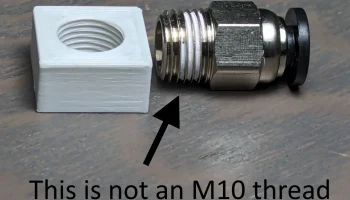

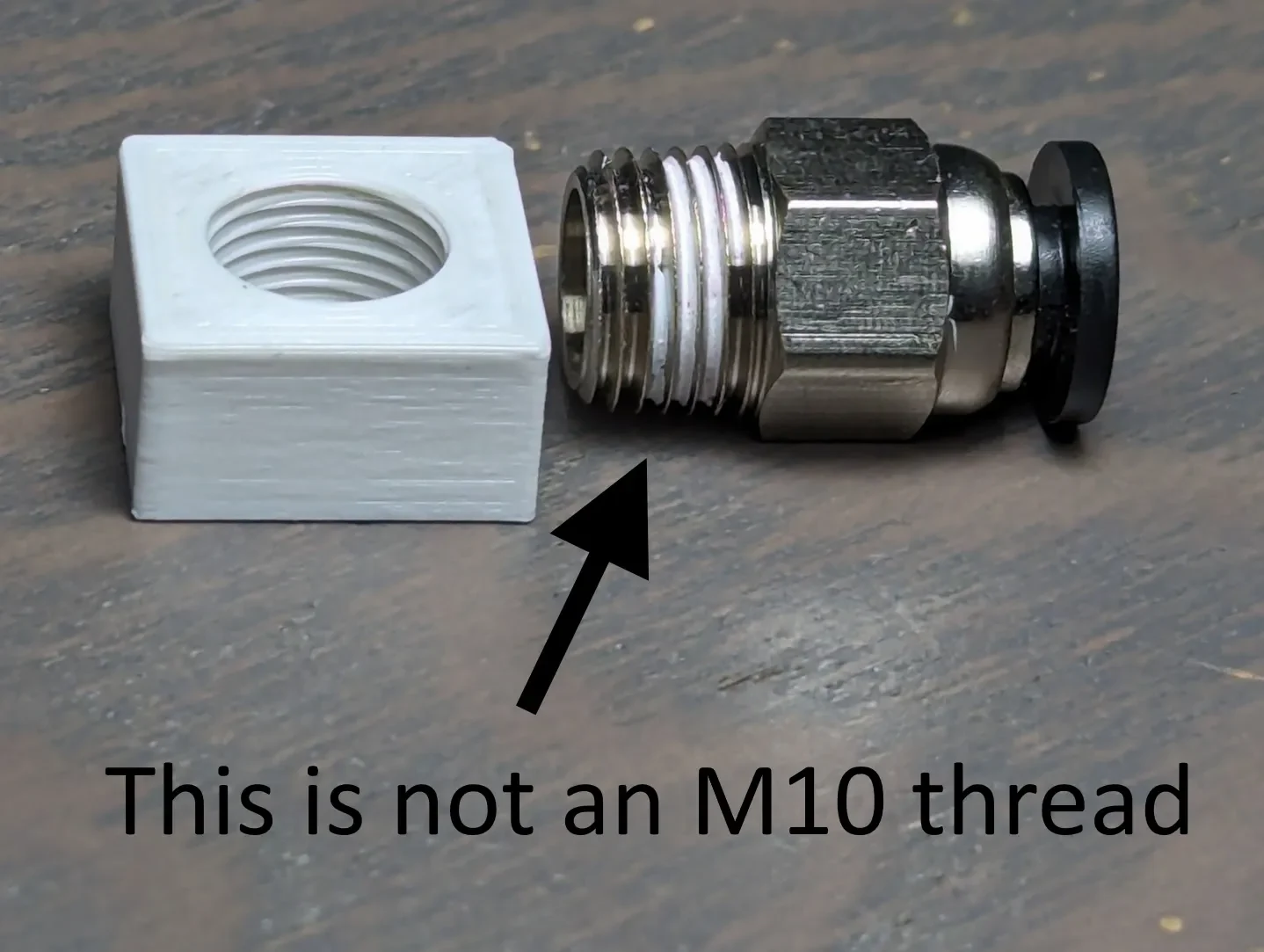

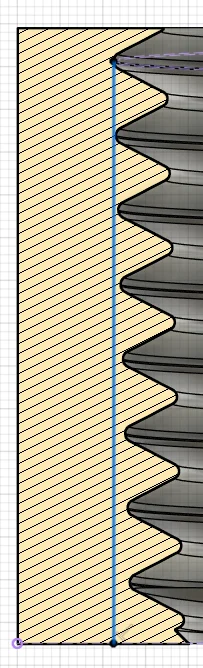

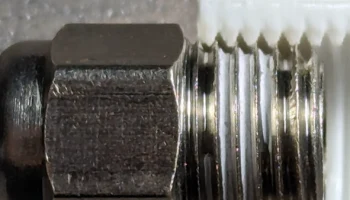

Во многих конструкциях используется метрическая резьба M10 диамет��ом 10 мм, соответствующая названию разъема, но эта прямая резьба M10 не является конической и не использует правильный номер/шаг резьбы, как разъем PC4M10. М10 — это немного неправильное название. Ваши соединители слегка совпадут с первыми несколькими витками резьбы (см. рисунок) отверстия M10 с прямой резьбой, а затем просто перережут остальную часть резьбы. Они купят/схватят, но если вы отсоедините разъем, вы увидите несколько пережеванных ниток. Используя эту измененную модель BSPT, вы этого не увидите. См. изображение, на котором показан конус. Существует много дискуссий по поводу этой спецификации темы.
Более подробное обсуждение того факта, что эта ветка близка и работает: https://www.ralstoninst.com/news/story/the-difference-between-npt-bspp-and-bspt-seals
