Складной чехол для Google Pixel 9 Pro - Simple, MagSafe и...

Любой, кто читает это, вероятно, знает, что у Pixel 9 Pro Fold очень странное расположение зарядной катушки. Это означает, что случаев правильного размещения MagSafe очень мало. Кроме того, я большой поклонник вариантов крепления SlimLINK от Peak Design. У меня много их маунтов. К сожалению, чехлов для складных устройств пока не производят.

Толщина корпуса (задняя панель) составляет 2 мм. Ширина корпуса 76,6 мм, длина 158,2 мм. В закрытом состоянии толщина телефона составляет 15,2 мм (плюс выступ камеры выступает на 2 мм за заднюю панель корпуса, но выступает за выступ камеры лишь примерно на 0,7 мм).

Перепробовав множество различных корпусов МакГайвера, мне наконец хватило духа попробовать свои силы в разработке одного из них самому. Я понятия не имел, что я делал, пытаясь изучить Fusion 360. Это ВАЖНО, потому что именно по этой причине я не делюсь этими файлами Fusion 360. Они полный беспорядок. С тех пор я много узнал о том, как создавать компоненты и тому подобное. Но в моем проекте это одна гигантская запутанная путаница, в которой никто не сможет разобраться. Извини.

Я все еще думал, что стоит поделиться файлами STL на случай, если кто-то вроде меня будет разочарован этими вариантами. Этот чехол не идеален, но это лучшее, что я смог найти в мире и которое удовлетворяет всем моим требованиям.

Корпус следует прикрепить с помощью акриловой двусторонней ленты толщиной 2 мм, которую можно приобрести на Amazon (для электроники и т. п., пример: https://www.amazon.ca/dp/B07W5PY93Z). Очень сложно сконструировать корпус, который защелкивается без смещения. На самом деле даже покупные, которые я пробовал, немного сдвинулись. Я приклеил эту ленту в различных стратегических местах, чтобы она оставалась на месте. Мне также хотелось, чтобы чехол был максимально удобным, поскольку я устанавливаю его на велосипеды, гидроциклы, лодки… и из-за всех неровностей телефон иногда может сильно трястись. Так что чехол сидит ОЧЕНЬ плотно.

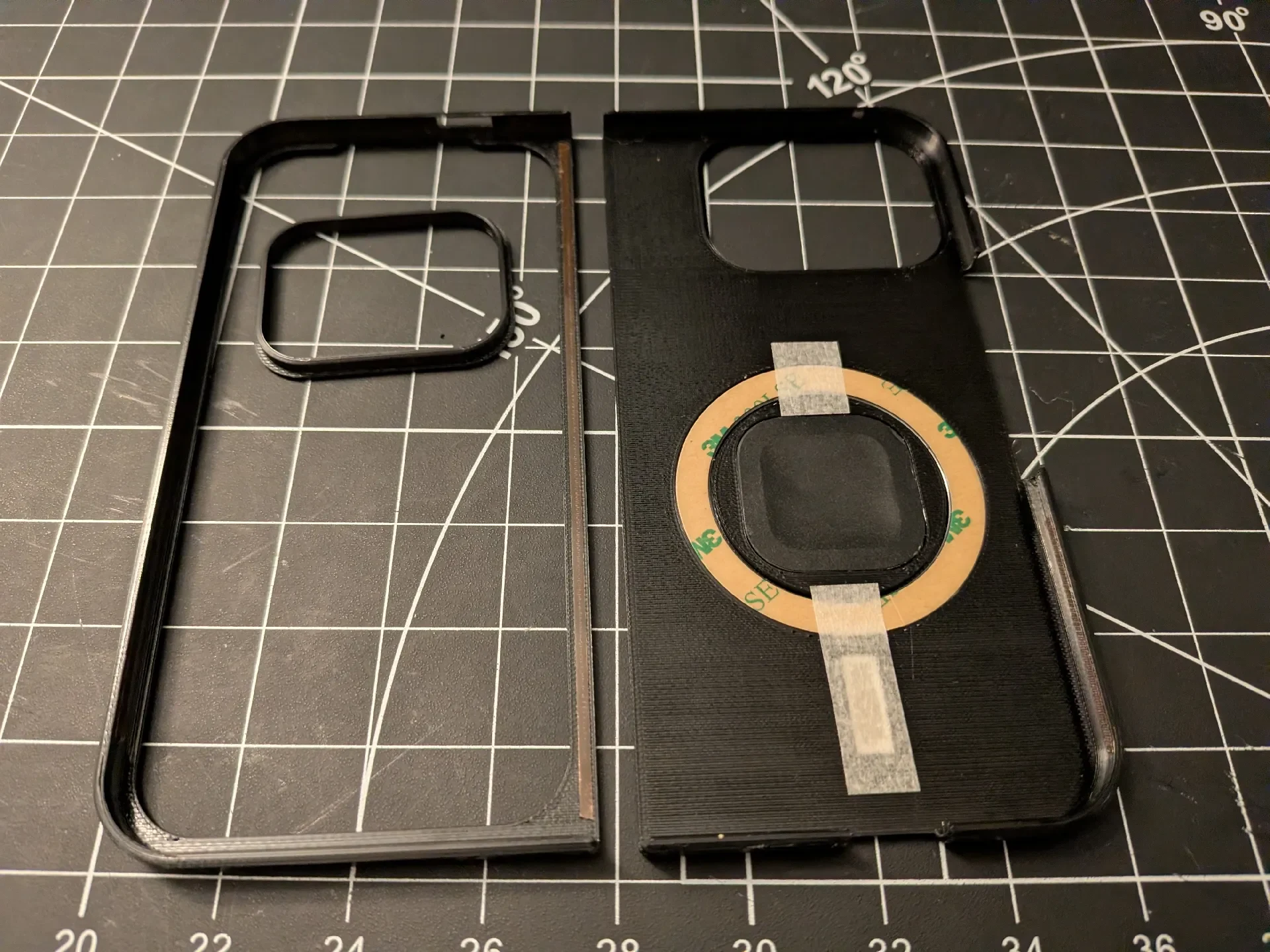

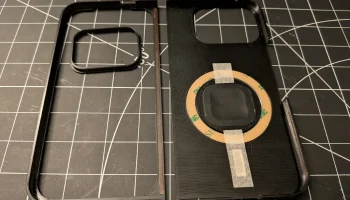

Есть три части:

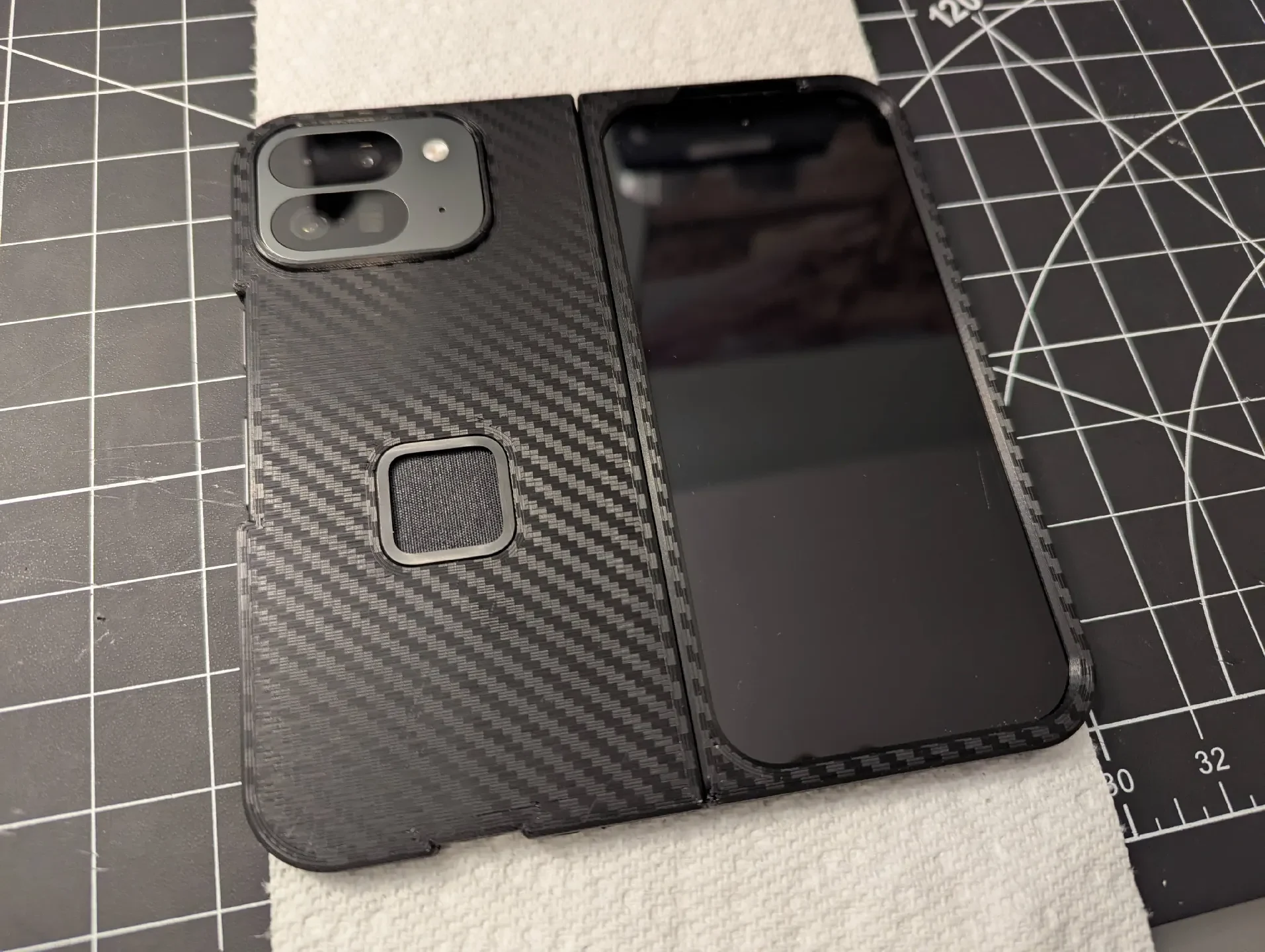

Передняя часть корпуса представляет собой типичную деталь по периметру. Лента используется в различных местах, поэтому она очень хорошо держится.

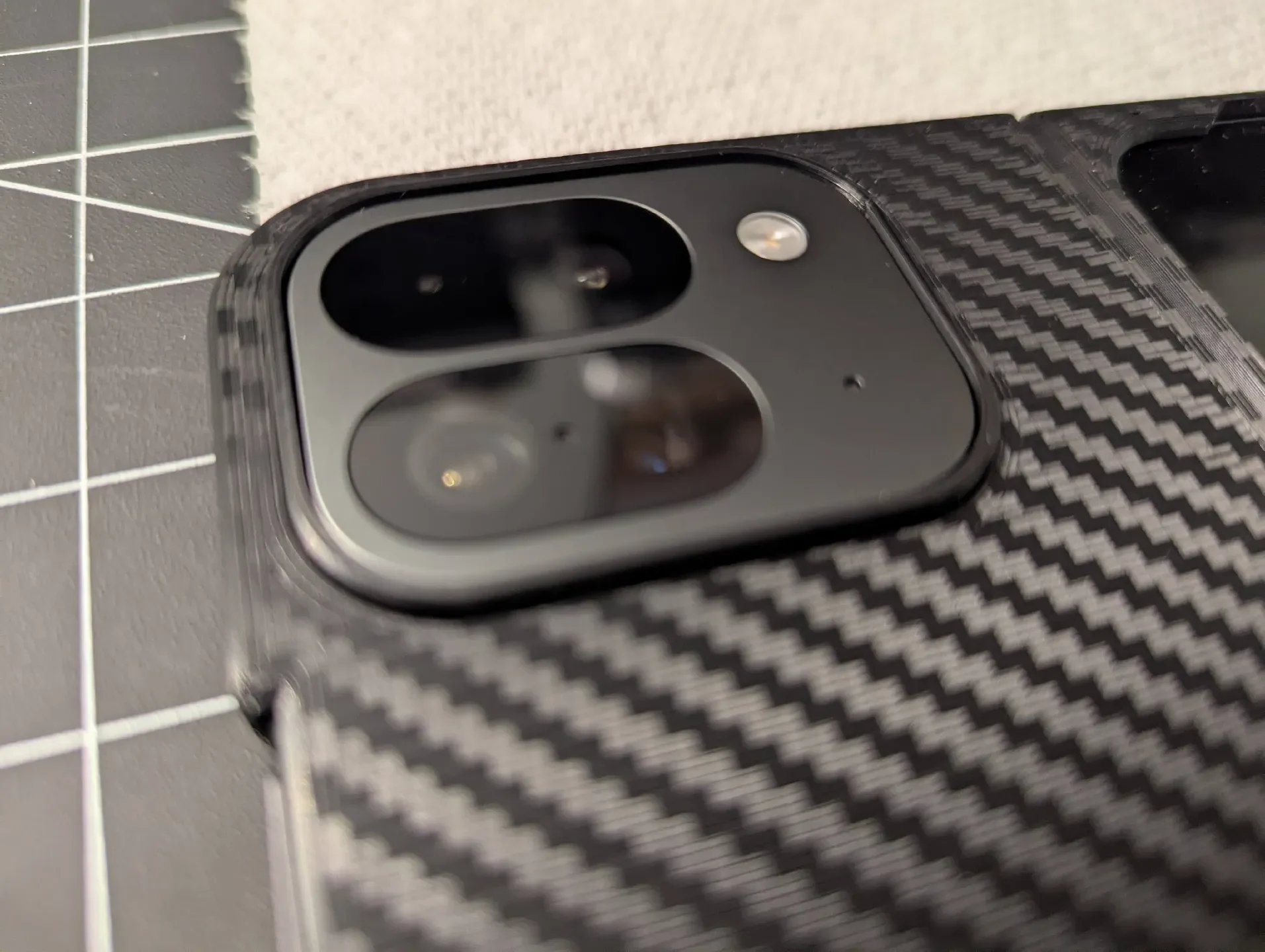

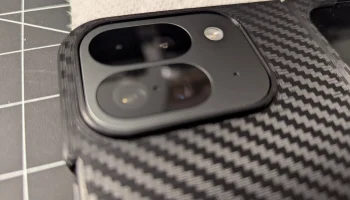

Объемная часть камеры напечатана как отдельная деталь и легко помещается в заднюю крышку. При желании можно приклеить суперклеем или чем-то в этом роде. Но в этом нет необходимости. После установки телефона на место рамка камеры вообще не двигается. Эт�� добавит приподнятую губу вокруг выпуклости.

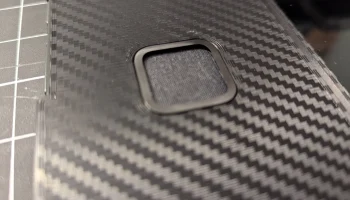

Задняя часть имеет 3 варианта. MagSafe, MagSafe и SlimLink и Simple. Все понятно, но подробнее ниже.

Опции MagSafe зависят от этого магнита: https://www.amazon.ca/dp/B0CLCWQJCW?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_1&th=1

В отличие от многих других колец, совместимых с MagSafe, это кольцо ДЕЙСТВИТЕЛЬНО имеет внутри магниты. Большинство из них представляют собой простые металлические пластины без магнитов. Наличие магнитов внутри увеличивает прочность.

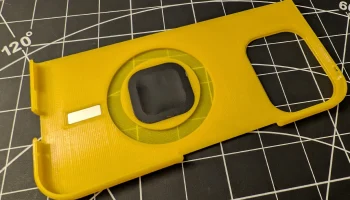

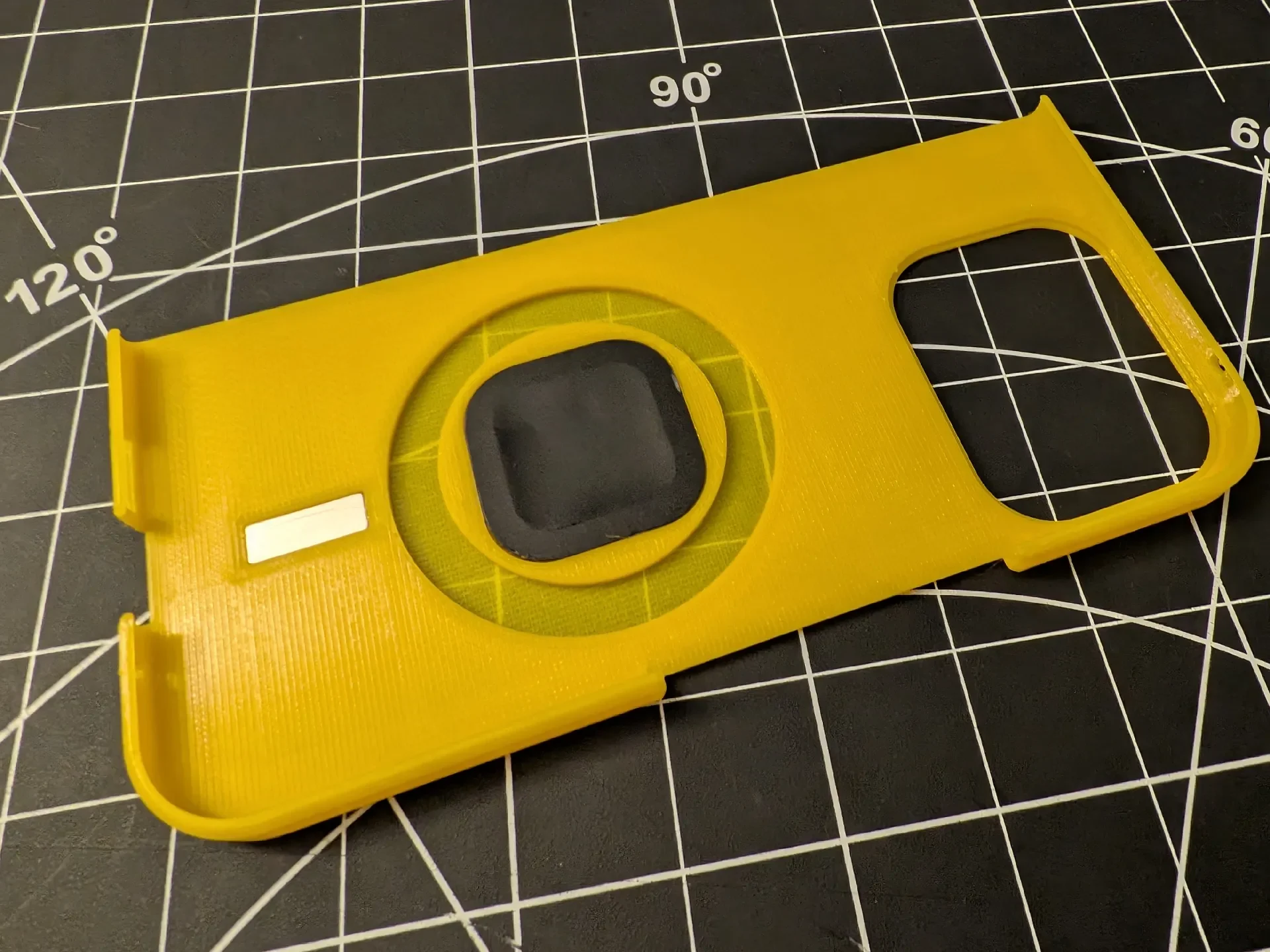

Мне также не хотелось, чтобы магнит торчал, поэтому я спроектировал чехлы так, что магнит можно уронить, и он будет лежать под очень тонким слоем пластика. Делюсь фотографией желтого прототипа, чтобы сквозь пластик было видно, где находится кольцо.

Кольцо MagSafe просто вставляется на место и удерживается там куском малярной ленты. Но вы также можете еще раз использовать акриловую ленту. Обратите внимание, что вы не можете использовать клей, встроенный в кольцо, поскольку это приведет к изменению полярности магнита.

ВАЖНО: Выравнивание MagSafe/катушки ПРАВИЛЬНОЕ. На самом деле, я почти уверен, что был первым, кто опубликовал что-либо об этом до того, как телефон появился на Reddit ( https://www.reddit.com/r/PixelFold/comments/1f3oa0q/charging_coil_location_on_p9pf_careful_with_cases/). На следующий день эта проблема обсуждалась в куче статей, Google позже выдал диаграмму, производители чехлов для телефонов вспомнили свои корпуса и т. д. Я выровнял и подтвердил соответствие, выполнив следующие действия:

Я купил футляр, в котором магнит находился в «правильном положении».
Я нашел настоящие рентгеновские снимки внутренних частей, измерил длину кнопки громкости, вычислил количество пикселей на этих фотографиях, а затем измерил соотношение, чтобы выяснить, где она находится в миллиметрах от этого положения кнопки громкости. Определенное положение идеально совпадало с
