Дизайн-трофей

Создайте фигурку трофея для вершины трофея. Приятно отметить выдающиеся студенческие работы.

Распечатать инструкции

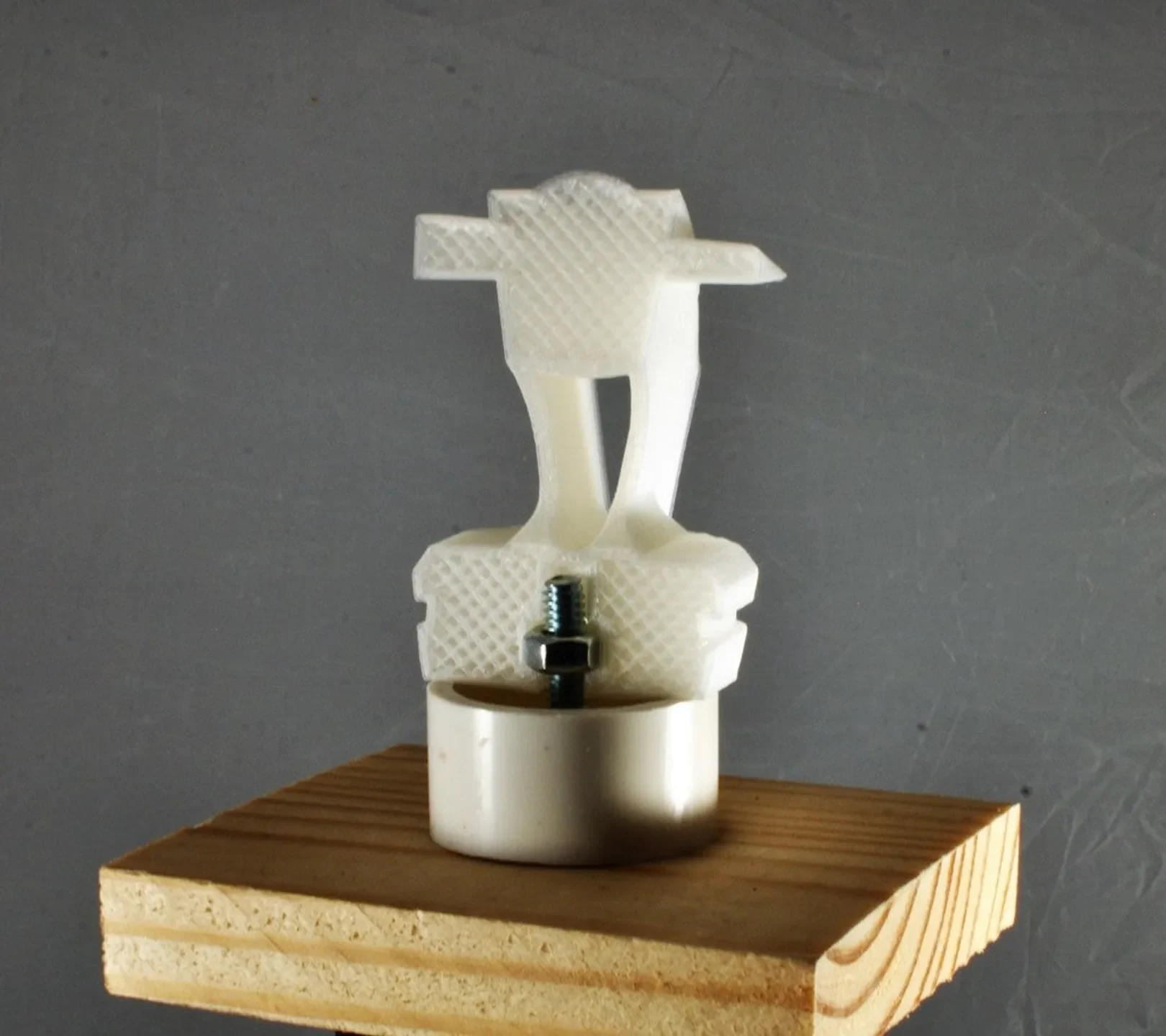

Создайте фигурку трофея для вершины трофея. Приятно отметить выдающиеся студенческие работы. Я использовал это в качестве примера для студенческого проекта по включению крепежа в 3D-печатную деталь. Все ученики сделали св��и собственные фигурки-трофеи из похожих трофейных орехов.

Высота трофейной фигурки составляет 90 мм (3,5 дюйма). Прекрасно сочетается с деревянной основой или может использоваться вместо фигурки на вершине другого трофея.

Примечания:

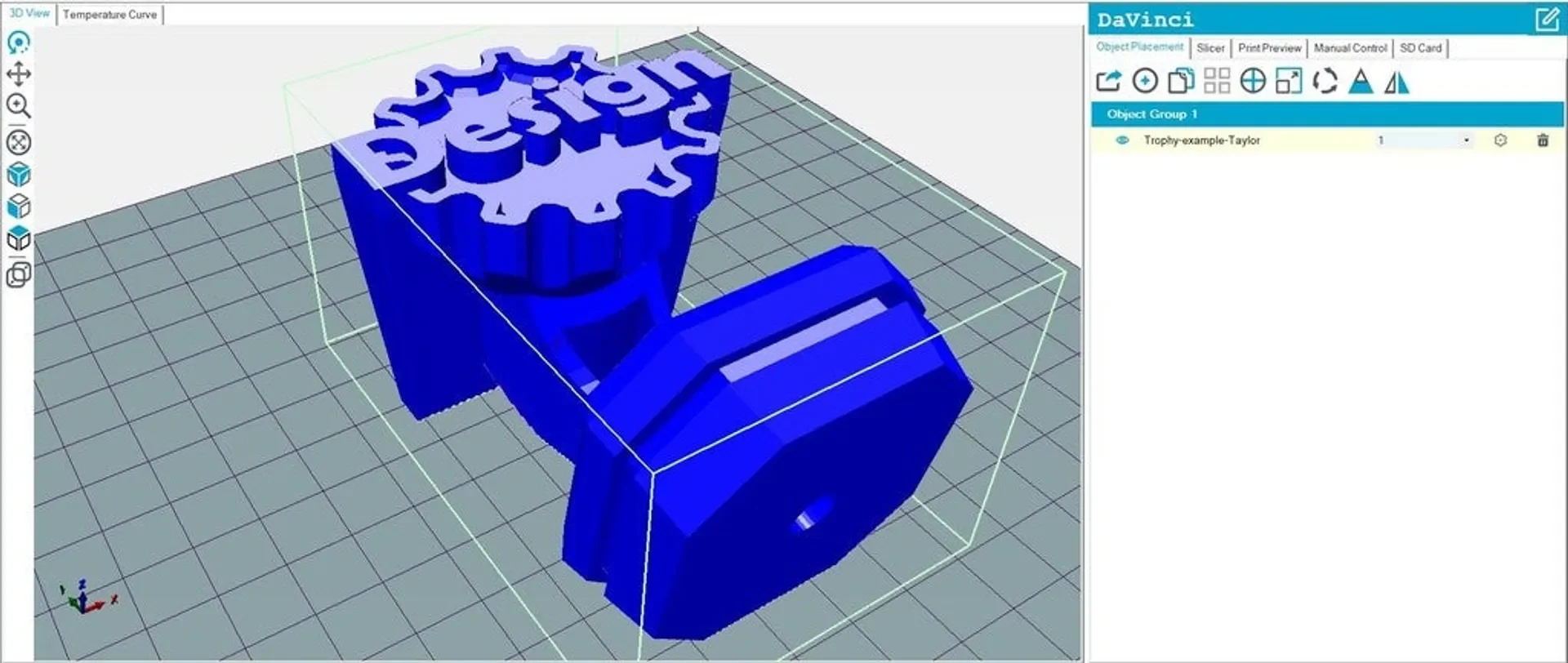

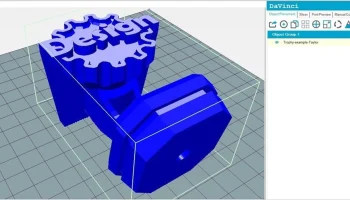

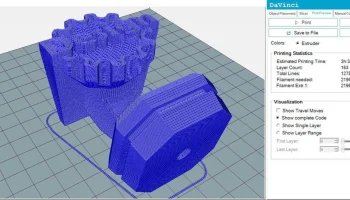

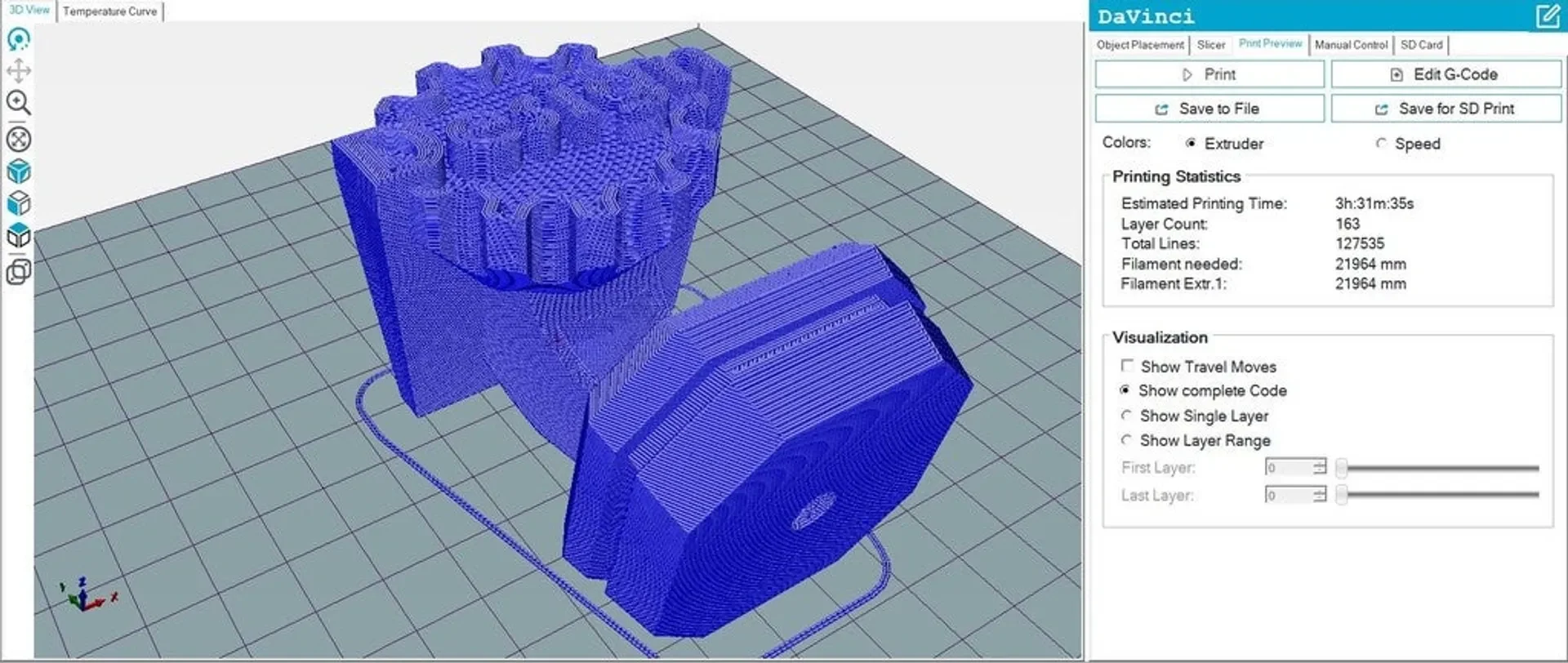

Поверните +280 градусов (или -80 градусов) вокруг оси X, чтобы положить заднюю поверхность на кровать, как показано на скриншотах. Хорош�� печатает без подставок.

Пост-печать

Распылите краску по всей поверхности, почистите детали и покройте готовую деталь прозрачным лаком.

Соберите гайку 1/4-20 в пазу и крепежный винт 1/4-20 через основание.

Просверлите небольшое отверстие в нижней части основания, чтобы скрыть головку винта.

Винт может входить в деталь на глубину от 10 до 18 мм (около 3/8-11/16 дюйма), поэтому обратите внимание на длину винта. Хорошо подойдет винт длиной 1 дюйм, проходящий через основной материал 1/2 дюйма (13 мм).

Вы можете добавить секции ПВХ или дерева с отверстием 5/16, чтобы сделать трофей выше.

Или используйте стандартные трофейные детали.

Размер крепежа соответствует стандартному резьбовому стержню 1/4-20 и муфтам. Если вы хотите использовать это, чтобы заменить верхнюю часть другого трофея, это отлично подойдет.
