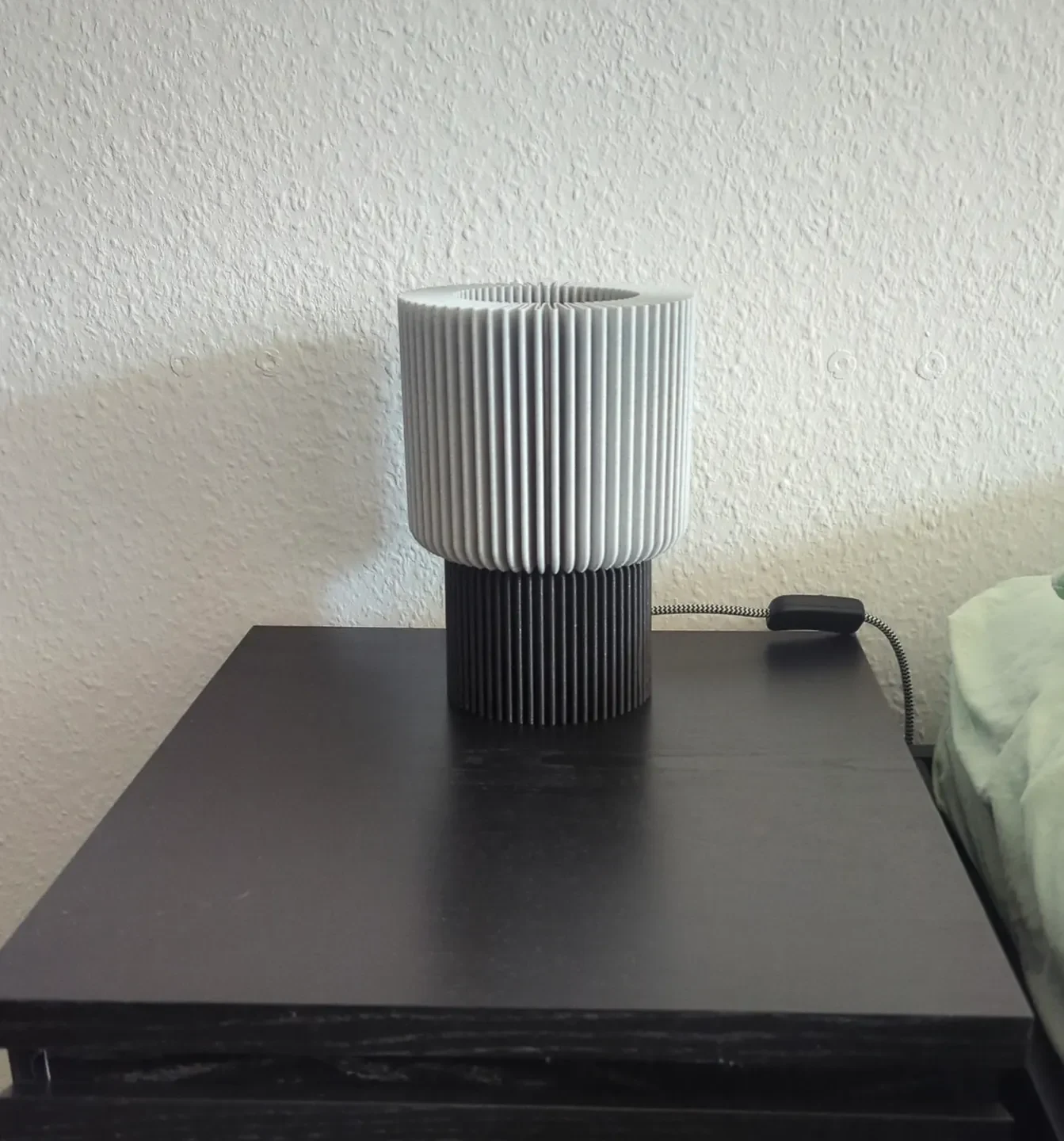

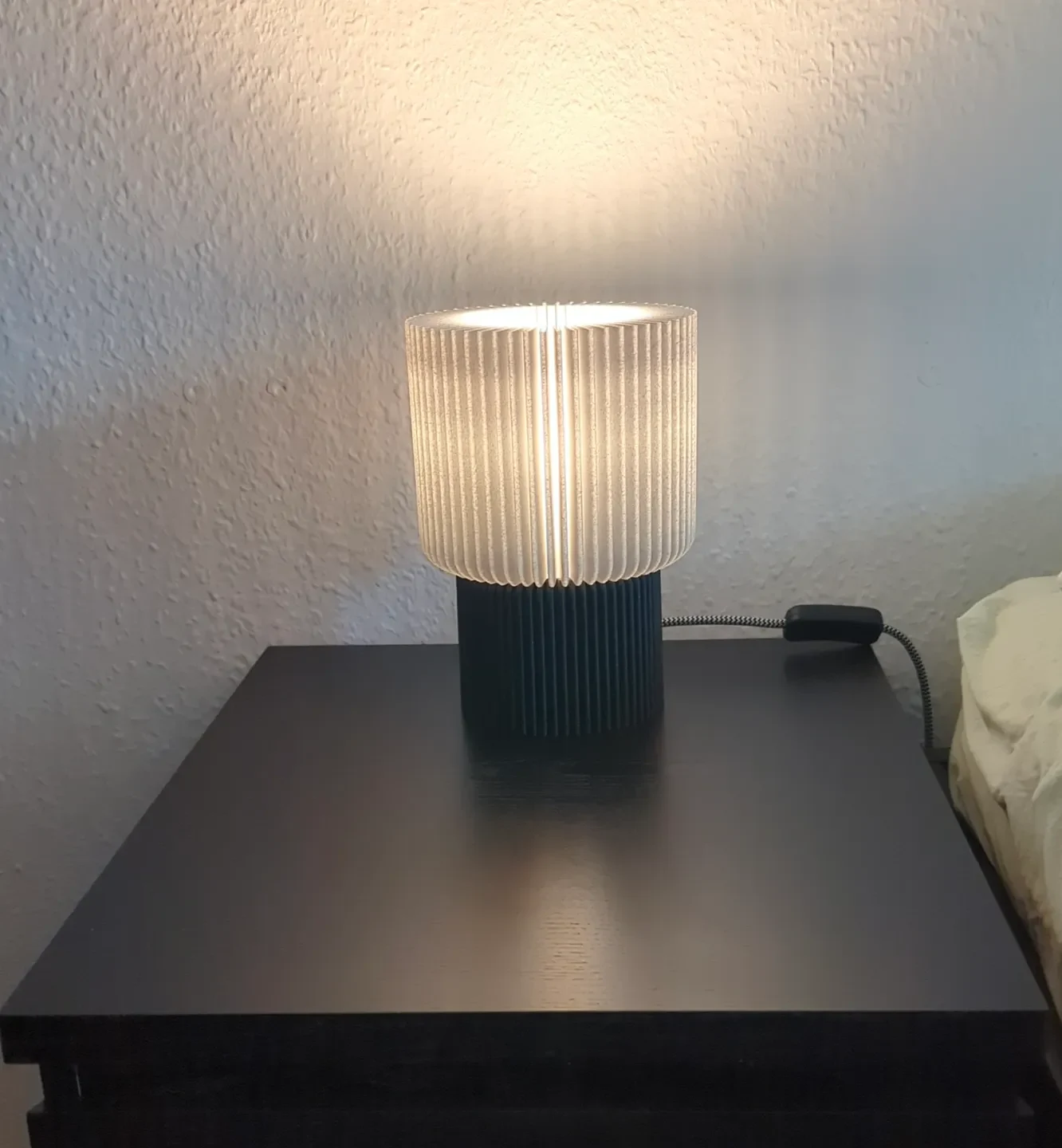

Лампа в форме каннеле - Режим "Ваза" - Прикроватная лампа...

Главный элемент дизайна этой лампы, напоминающий знаменитое пирожное из Бордо (Франция) le Canelé Bordelais, известен французским инженерам-механикам как каннелюра.

Я разработал эту лампу с целью использовать режим 3D-печати спиральной вазы для создания красивого объекта в минималистском ретро-индустриальном стиле.

Чтобы воспроизвести эту лампу самостоятельно, потребуется нечто большее, чем просто 3D-принтер! Пожалуйста, внимательно прочитайте приве��енные ниже инструкции, чтобы спланировать материал и этапы строительства.

⚠Эта лампа совместима только со светодиодными лампочками! Не используйте лампочки других типов, иначе вы рискуете расплавить лампу! ⚠

Спецификация (на 1 лампу)
120 г/40 м нити для ОСНОВЫ, я использовал Prusament PLA Galaxy Black.
390 г/130 м нити для SHADE, я использовал Prusament PLA Marble Grey.
100 г гипса для хобби: пример с Amazon.de
350 г воды
15 г/14 мл эпоксидного клея длительного действия (2-компонентный шприц для эпоксидной смолы, время работы 90 минут): я использовал тот, который нашел в местном хозяйственном магазине.

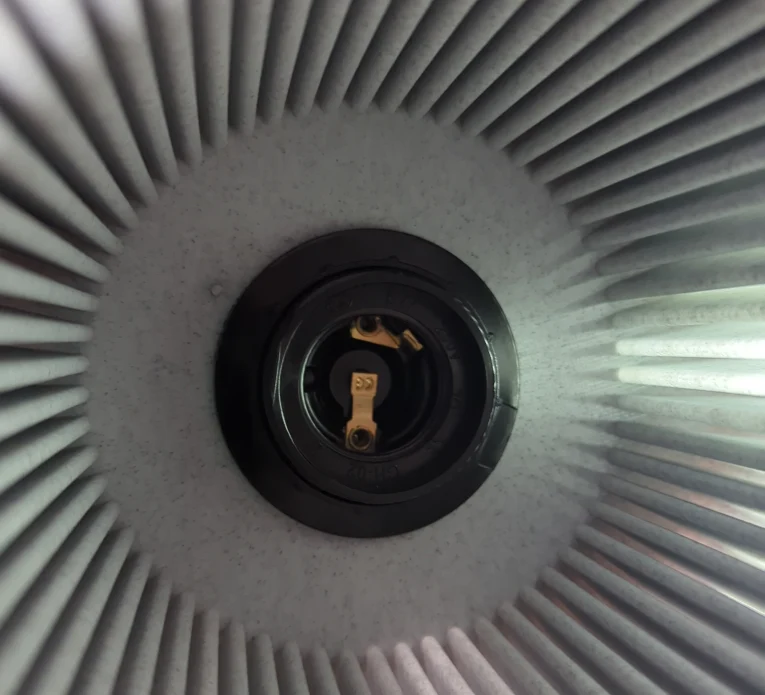

1 патрон для лампы E27: я нашел свой на Amazon.de
1 силовой провод с переключателем: я нашел свой на Amazon.de
Строительство БАЗЫ

Основание напечатано в режиме спиральной вазы таким образом, что создается «двойная стенка». Созданный объем затем можно заполнить штукатуркой, чтобы придать основанию больший вес. Дополнительный вес важен для обеспечения устойчивости всей собранной лампы, ее удержания на месте и предотвращения легкого опрокидывания, как мы ожидаем от любой лампы.

Параметры 3D-печати БАЗЫ

Внимательно следуйте этим инструкциям, если хотите получить успешную печать с соплом 0,4 мм и использованием PLA. Я считаю, что модель будет намного проще печатать с более широким соплом (0,8-1,0 мм), но мне нужно попробовать только 0,4 мм. Все подробности приведены для PrusaSlicer. Файлы проекта .3mf доступны со всеми уже настроенными настройками.

Настройки печати: Высота слоя: 0,20 мм, предустановка СКОРОСТЬ.
Активируйте режим «Спиральная ваза»: «Настройки печати» > «Слои и периметры» > «Вертикальные оболочки» > «Спиральная ваза». Диалоговое окно уведомит вас, что другие настройки будут скорректированы автоматически, примите.
Установите количество нижних слоев на 6: Настройки печати > Слои и периметры > Горизонтальные оболочки. Сплошные слои. Установите на 6.

Увеличьте ширину выдавливания внешнего периметра: «Настройки печати» > «Дополнительно» > «Ширина выдавливания» > «Внешние периметры», установите значение 0,65 мм. Это позволит хорошо печатать с соплом 0,4 мм, это поможет значительно повысить жесткость конечной детали, а также улучшить качество свесов.
Уменьшите радиус закрытия зазора среза: «Настройки печати» > «Дополнительно» > «Нарезка» > «Радиус закрытия зазора среза», установите значение 0,0049 мм. Двойная стенка в конструкции достигается за счет создания С-образного периметра, где ширина отверстия «С» составляет 0,01 мм. Во время печати два пути должны сливаться вместе. Но такая мелкая деталь будет «оптимизирована» (удалена, проигнорирована) слайсером. Уменьшение радиуса закрытия зазора среза ниже 0,01/2 гарантирует, что эта важная деталь не будет потеряна.

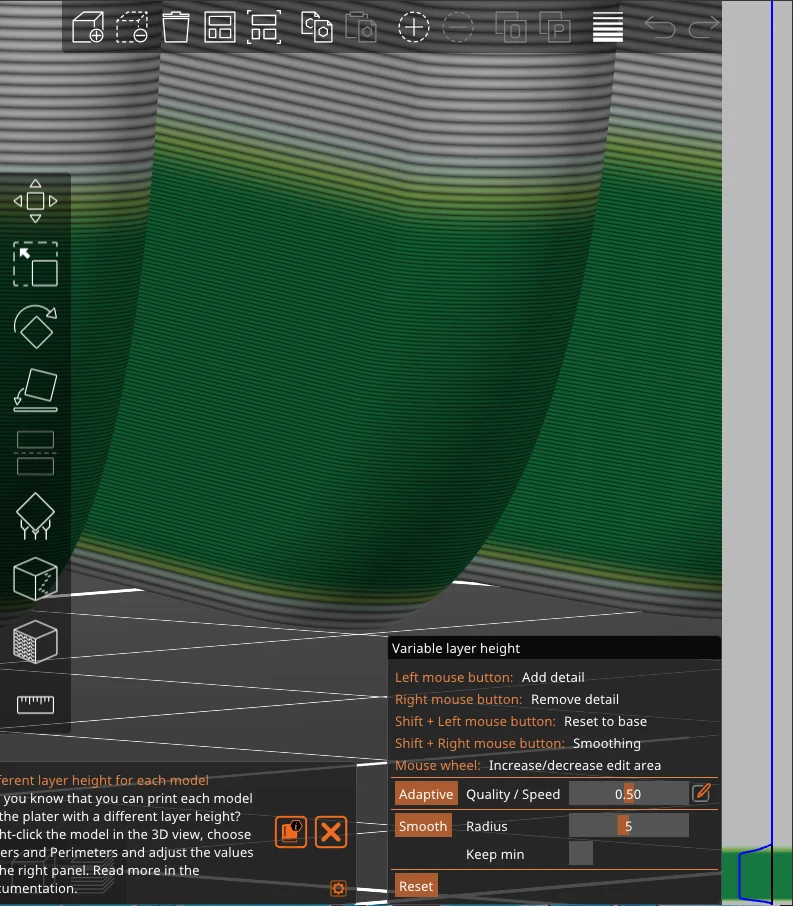

Переменная высота слоя: войдите в режим переменной высоты слоя с помощью значка на верхней панели инструментов. Переменную высоту слоя необходимо настроить вручную:
оставьте минимум 3 слоя внизу, высота слоя по умолчанию 0,20 мм.
уменьшите высоту слоя до минимального значения 0,07 мм для изгиба внизу детали, для лучшей печати выступов

уменьшите высоту слоя до минимального значения 0,07 мм в месте соединения арки, куда буд��т проходить шнур питания.

Вы готовы разрезать модель! Нарезка займет некоторое время, на моем настольном компьютере это займет добрую минуту.

После нарезки выполните следующую проверку. Точка соединения двойной стены генерируется правильно, активируйте функцию «Путешествие» в предварительном просмотре и проверьте. Если радиус закрытия зазора среза уста��овлен правильно, стена будет сгенерирована правильно, если нет, то между внутренней и внешней стенками будет сгенерирована некоторая траектория инструмента.

3D-печать БАЗЫ

Используйте гладкую поверхность для печати, убедитесь, что у вас хорошая адгезия слоя, или используйте клей. Откройте корпус принтера, если вы им пользуетесь, во время печати нижней кривой изображения.
