Выключатель конструкции Бекант

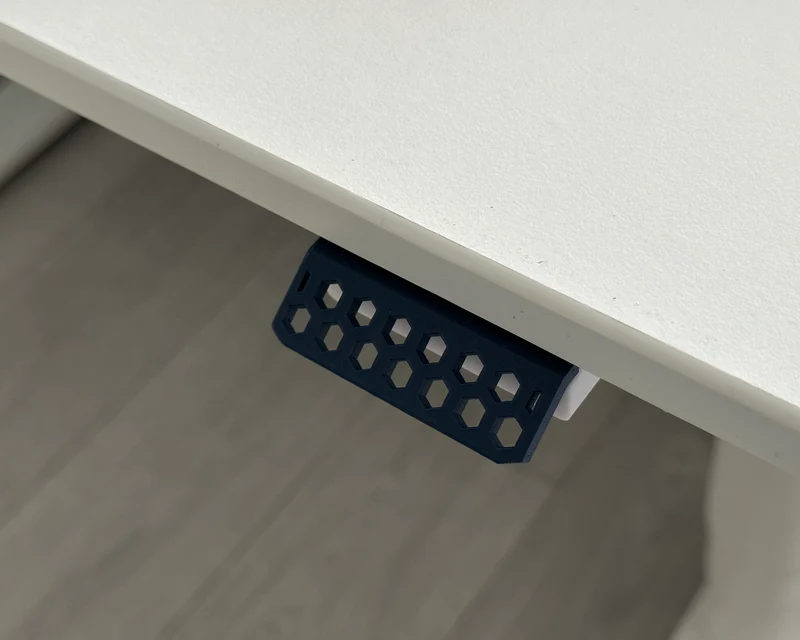

Этот переключатель перемещает стол вниз, если вы нажимаете на него сверху, и перемещает стол вверх, если вы нажимаете на него снизу.

Распечатать подсказки:

напечатано PLA на принтере Prusa MKS3.
Распределительная коробка и крепление печатаются сопла 0,4 при высоте слоя 0,3 мм.
Ручка переключателя имеет лучшую тактильную поверхность с высотой слоя 0,2 мм.
коробка и ручка нуждаются в поддержке, и их лучше всего печатать в заданной ориентации.

Материал

2x резьба M2 4 мм
2 вставки с резьбой M2 Rutex
4x шурупа с плоской головкой
2x микропереключатель 6х6х4,5мм
3 гибких провода для подключения выключателей
3 коротких жестких провода для разъема (работает с 22awg)

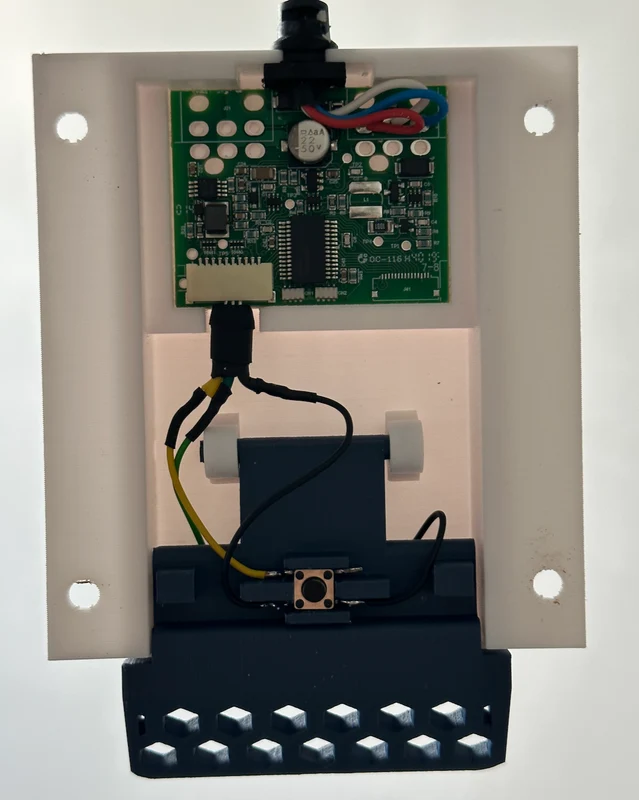

Советы по монтажу

используйте гибкие провода, чтобы ручка могла свободно перемещаться
проверьте правильность подключения разъема: общий, вниз, вверх (справа налево)
проверьте, ровно ли лежат микропереключатели на поверхности
верхней крышки нет, так как она прикручена непосредственно к столу, поэтому убедитесь, что коробка полностью прикручена к столу.
п��оверьте, свободно ли движется ручка
убедитесь, что монтажные детали параллельны, чтобы минимизировать трение на ручке.

Открытие оригинального блока управления:

https://www.ifixit.com/Teardown/Ikea+Bekant+Controller+Teardown/142516
