Адаптер для приклада "Milspec" Bug-A-Salt

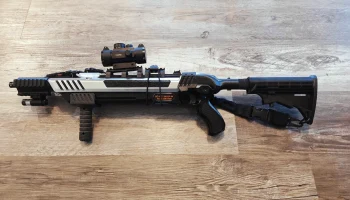

Адаптер для приклада «Milspec» Bug A Salt 3.0

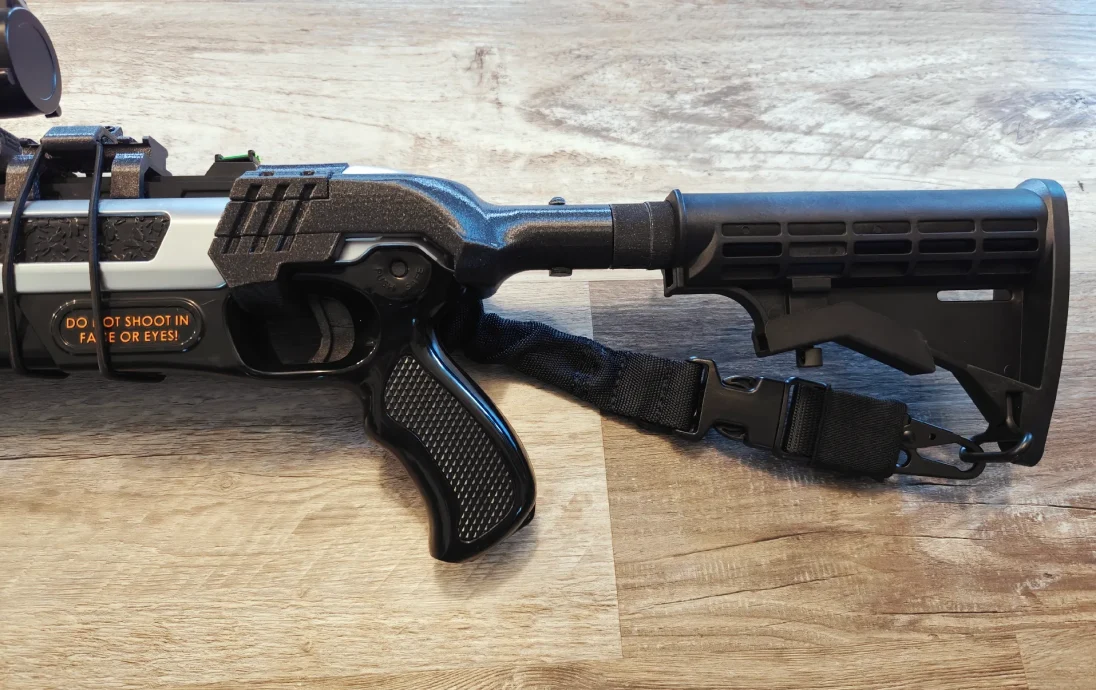

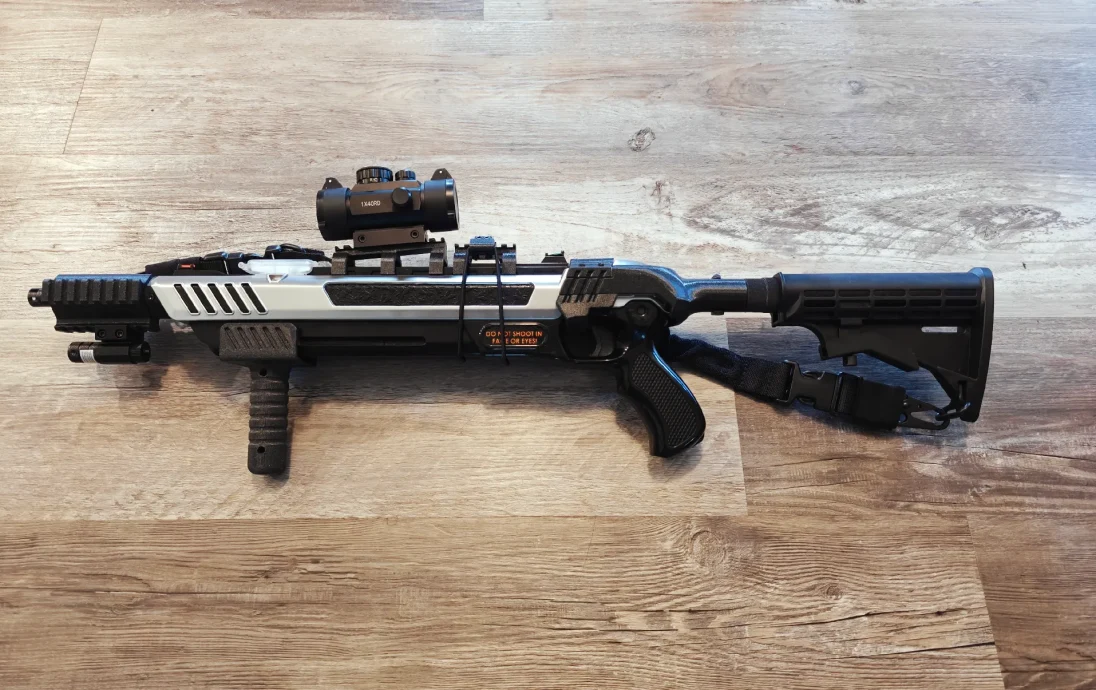

В поисках лучшего тактического истребителя ошибок я искал надежный, плотно прилегающий адаптер для приклада Bug A Salt 3.0, который не требовал бы ввинчивания винтов в корпус или повреждения чего-либо.
Не найдя тот, который вполне отвечал бы моим потребностям, я решил сделать свой.

… Введите «Milspec» — адаптер для запаса соли!

Необходимое оборудование:

— Винты/гайки М3
○ 4 винта M3 25 мм.
○ 4 гайки M3

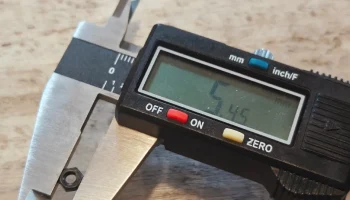

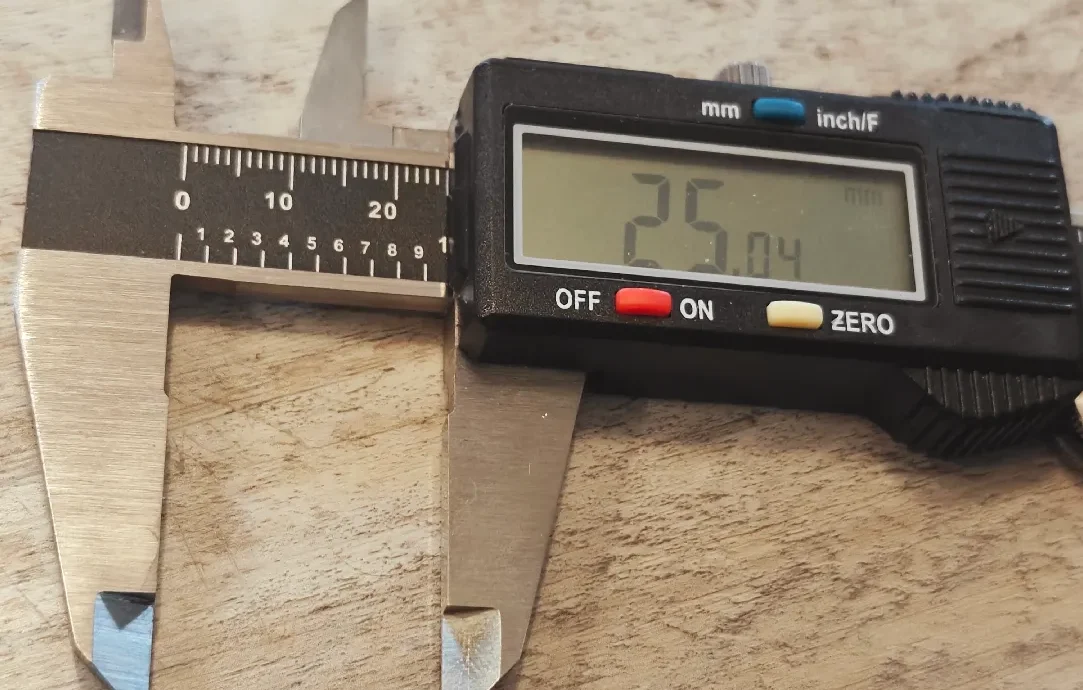

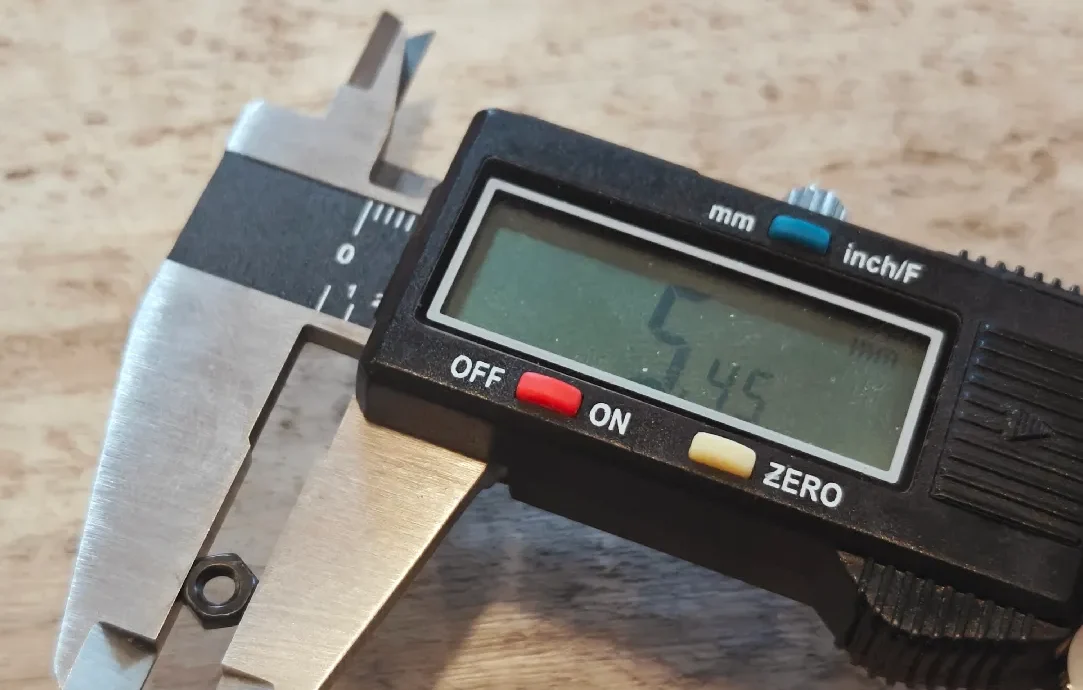

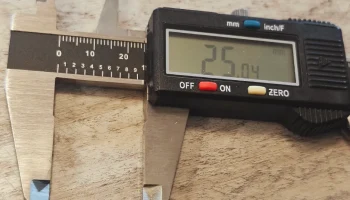

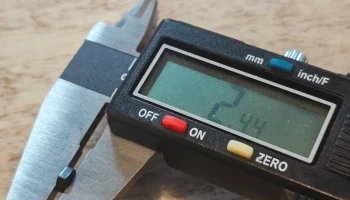

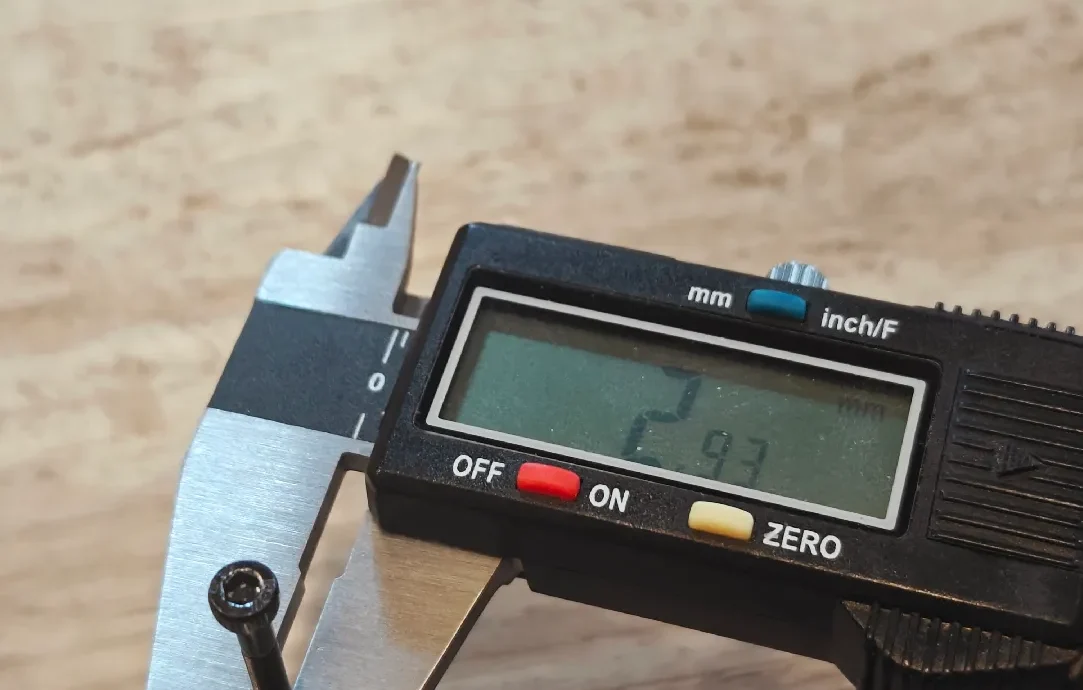

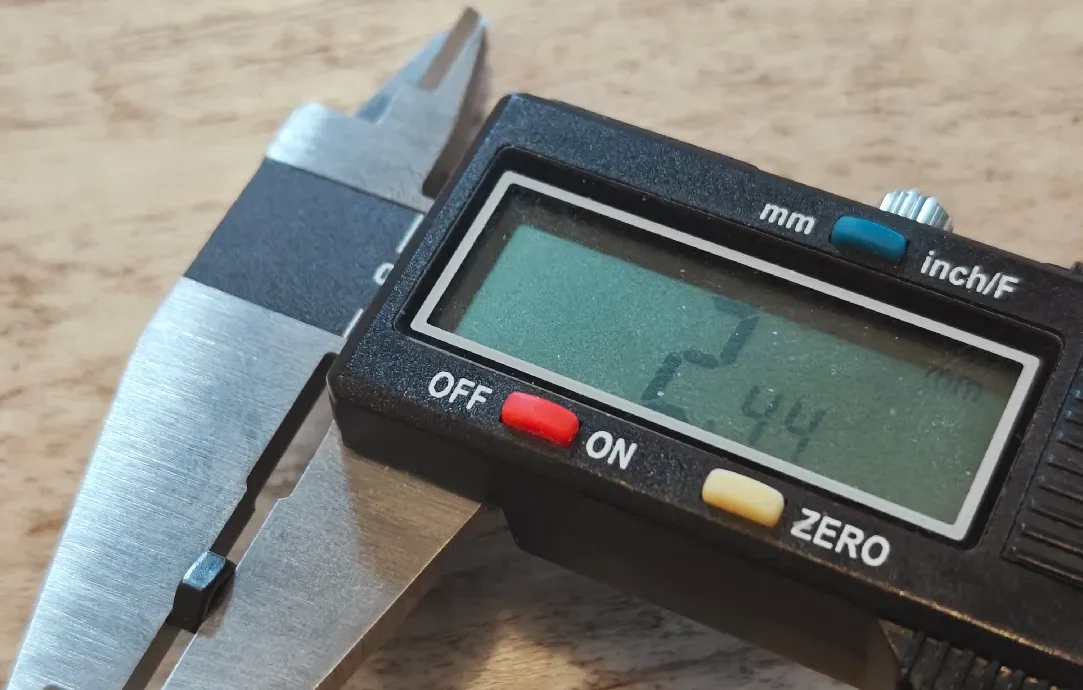

○ Посмотрите фото моих замеров

Печать:

— Распечатайте основную часть квадратным вырезом сзади вверх.
○ На этом отпечатке сложно ориентироваться, поэтому ТРЕБУЮТСЯ опоры.
○ Первоначально я напечатал это с ориентацией, соответствующей тому, как оно будет размещено на Bug A Salt (верхняя сторона обращена к верхней части принтера), и мой адаптер буферной трубки треснул из-за скручивания/давления там. Следовательно, слои должны быть перпендикулярны напряжению буферной трубки.
— Я предоставил примеры файлов .gcode, а также модели.
○ Они показывают ориентацию того, как я напечатал эти детали.
○ Я печатал из PETG, поэтому ваш результат может зависеть от прочности PLA или других материалов.
○ Я напечатал высоту линии слоя 0,3, чтобы повысить общую прочность детали.

Сборка:

— Вставьте гайки M3 в 4 паза нижнего крепления.
— Зацепите нижнее крепление через отверстие, где находится спусковой крючок — оно должно легко входить в поворот на 90 градусов.

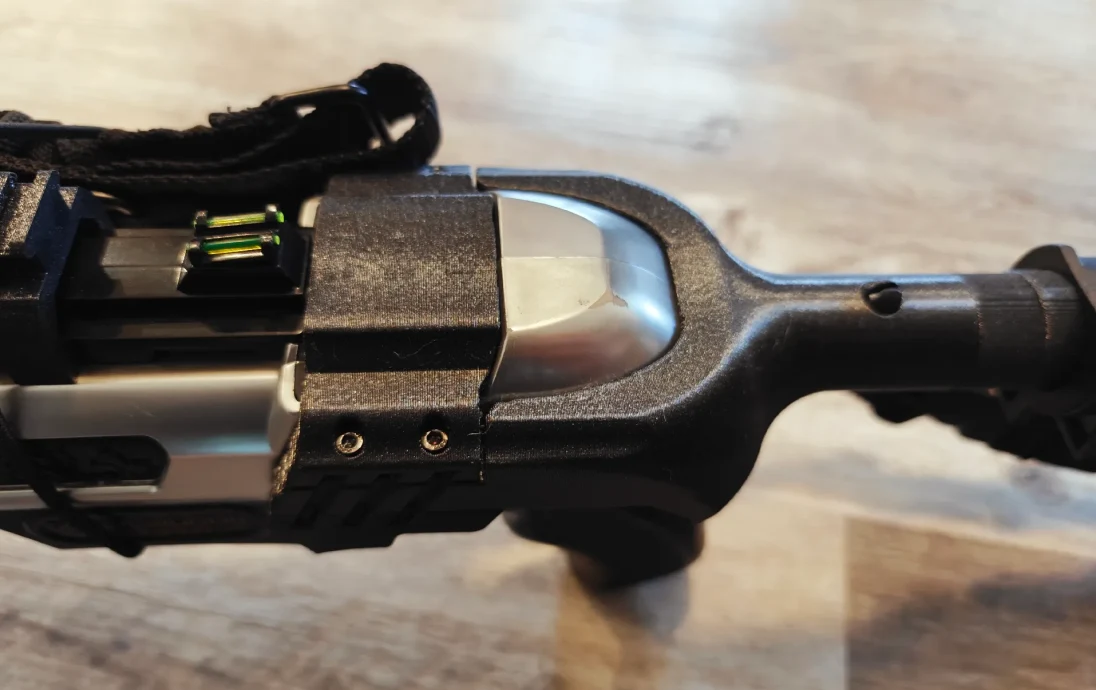

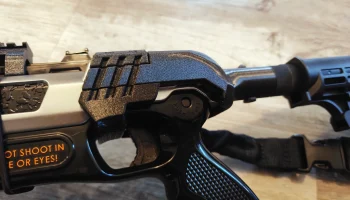

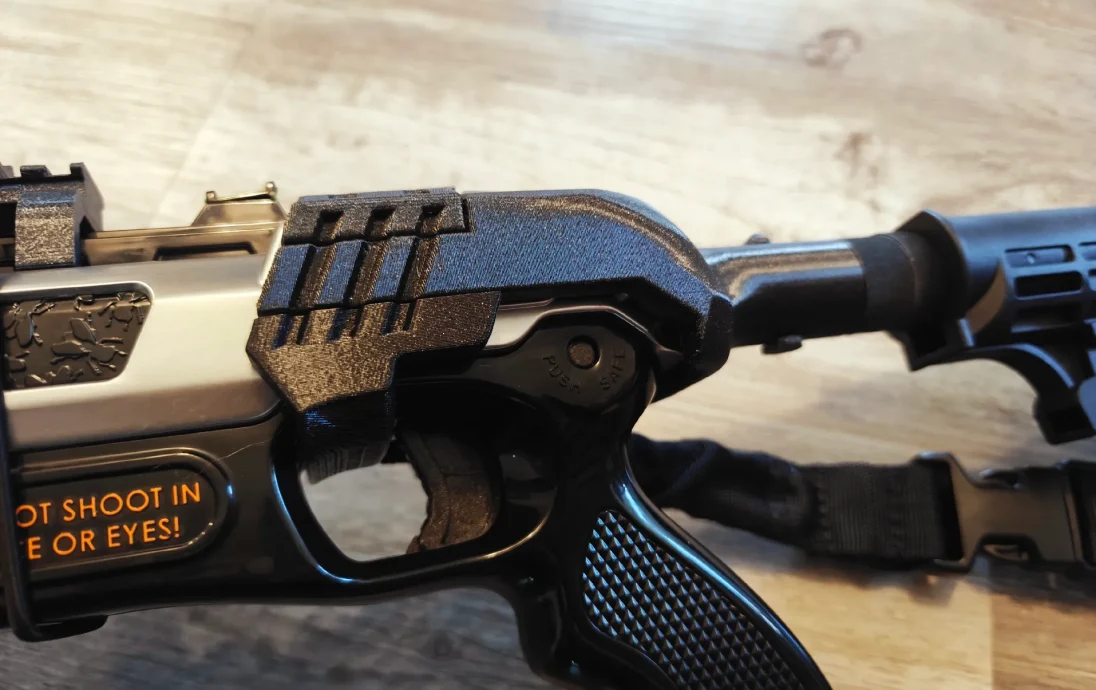

— Установите крепление на корпус и верхнее крепление и равномерно прикрутите их с обеих сторон.
Завинчивайте до достаточной степени затяжки, но не перетягивайте — эта модель была создана с учетом достаточного давления со всех сторон, поэтому вам, возможно, придется сжать нижнее и верхнее крепления при вкручивании винтов M3.

----------
*Отказ от ответственности в отношении общей безопасности*
Любые части этого проекта предназначены для Bug-A-Salt 3.0, хотя это и не игрушка, но и не огнестрельное оружие. Это сделано для того, чтобы добавить функциональности продукту, который сжигает поваренную соль для уничтожения насекомых. Пожалуйста, распечатайте это ответственно и поймите последствия модификации этого инструмента, который может более похоже на функциональное огнестрельное оружие. Я буду использовать это только в помещении, поэтому, если вы используете «публично», вы можете распечатать это в более ярких цвета�� и т. д.
----------
