Дизайнерский светильник

⚠ Отказ от ответственности
Работа с электричеством может быть опасной. Используйте этот дизайн на свой страх и риск. Я не несу ответственности за любой ущерб, травмы или убытки, возникшие в результате использования или неправильного использования этой модели.

Вы несете единоличную ответственность за обеспечение безопасного и правильного использования модели в соответствии со всеми применимыми правилами техники безопасности, электрическими стандартами и местными нормами. Создавая эту модель, вы соглашаетесь делать это на свой страх и риск.

О

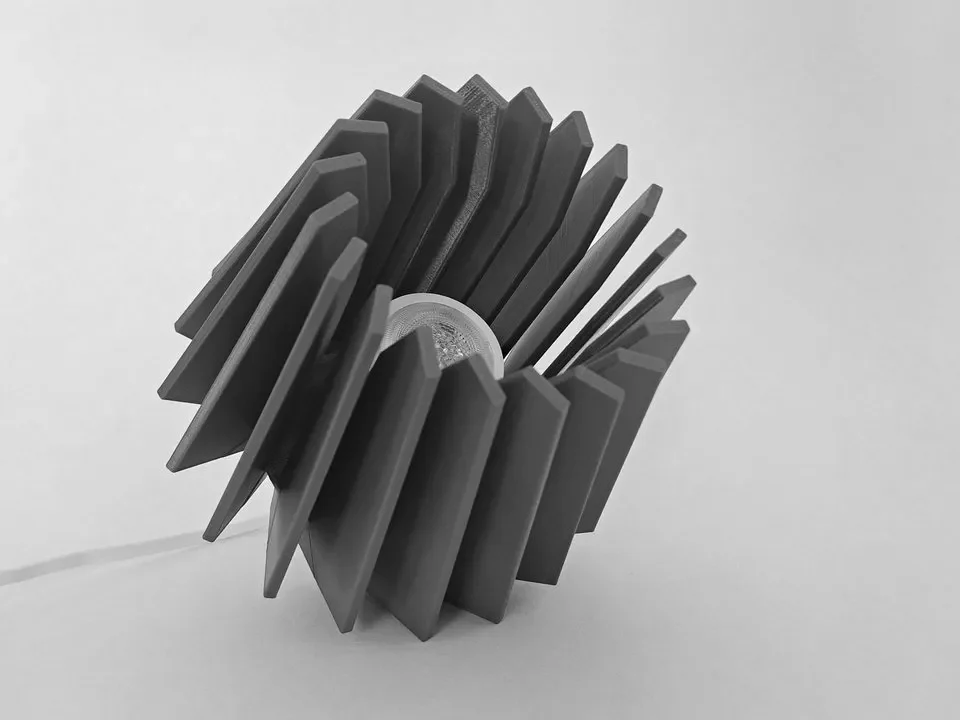

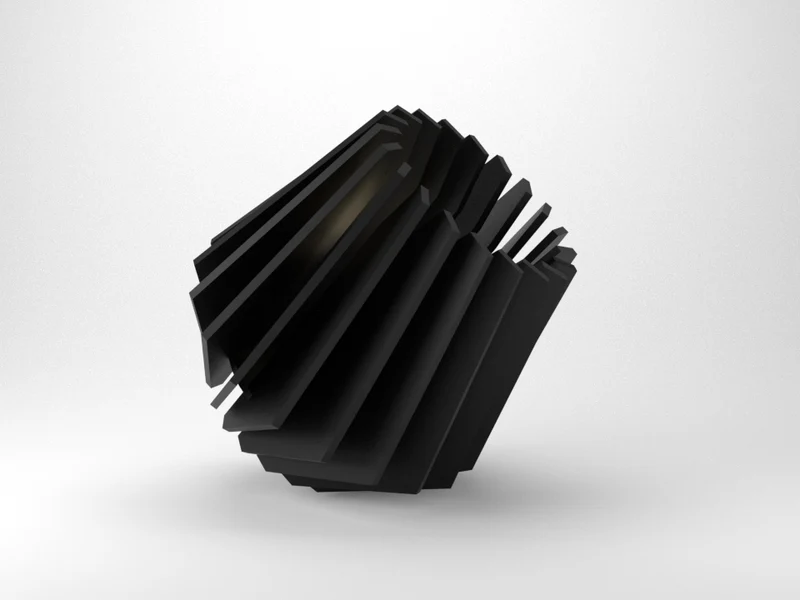

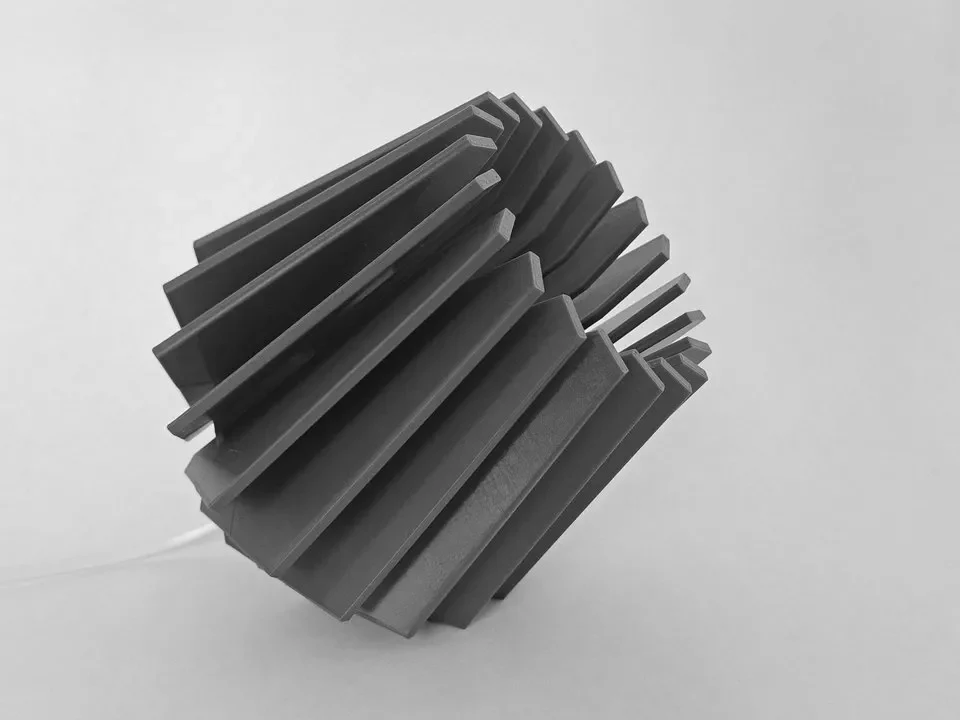

Эта дизайнерская лампа вдохновлена лампой Tjalle & Jasper. В этой версии используется фитинг GU10, а не оригинальный фитинг E14. Вам не нужно будет собирать лампу, поскольку вы можете распечатать ее целиком (за исключением крышки и устройства защиты от натяжения). Это делает верхнее крепление ненужным по сравнению с исходной версией.

Эта модель включает в себя «версию лампы» (чтобы распечатать ее целиком) и отдельные файлы, чтобы собрать лампу самостоятельно. Если вы выберете сборку, у вас есть возможность использовать фитинг E14.

Распечатать инструкции
Если вы печатаете, требуется поддержка «Lamp.stl». Я добился отличного результата с PLA, соплом 0,6 мм и высотой слоя 0,32 мм с использованием подставки.

Если вы распечатываете сборку своими руками, положите файлы ровно. Вам нужно будет распечатать боковую панель (с отверстиями) 20 раз.

⚠ Примечание
Только «Lamp.stl» напечатан мной, поэтому я не тестировал сборку своими руками.

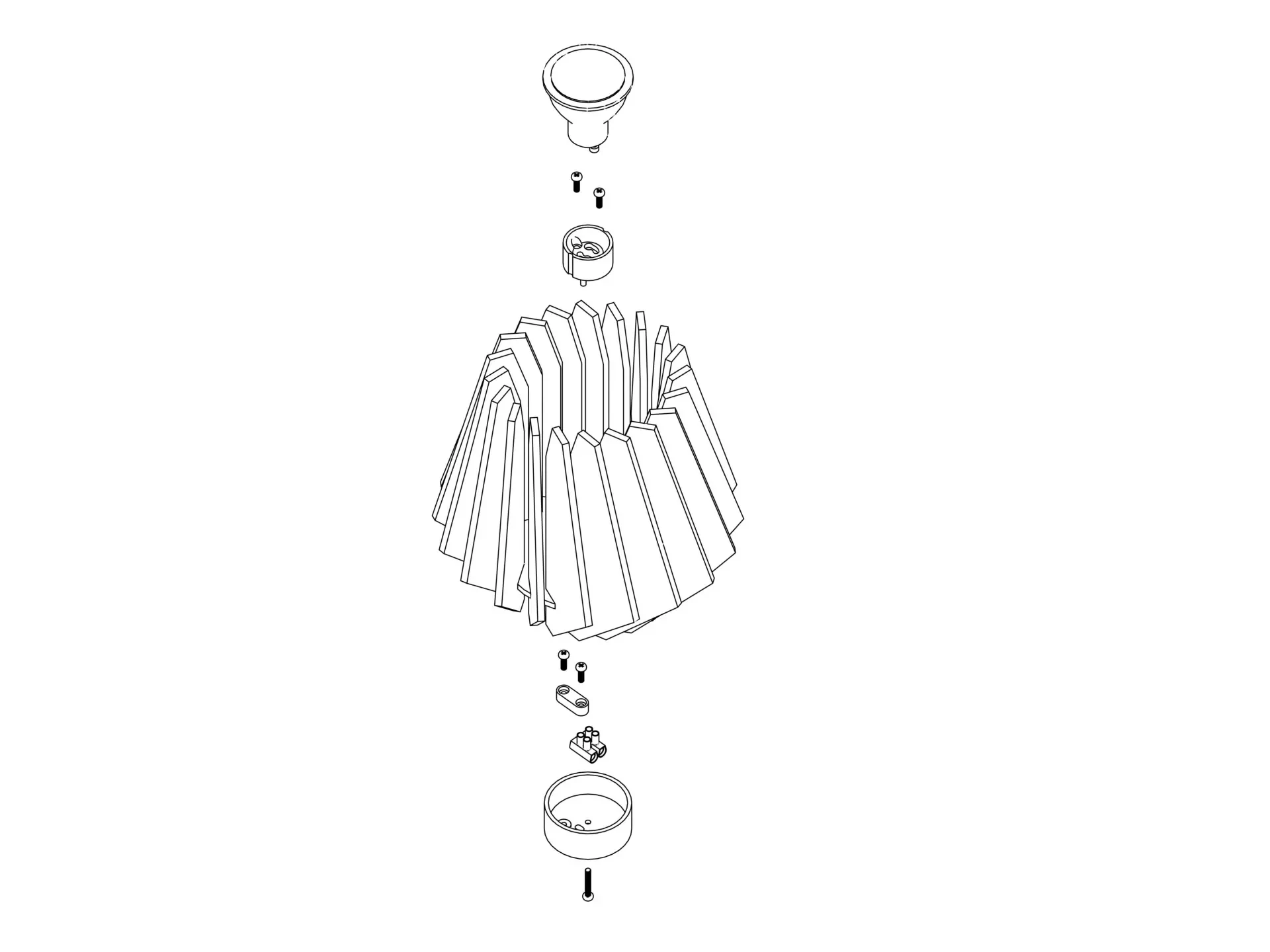

Сборка 'Lamp.stl'

Распечатайте лампу, колпачок и компенсатор натяжения.
Прикрепите патрон GU10 к лампе двумя винтами M3 10 мм. Вы можете ввинчивать непосредственно напечатанные детали. Пропустите электрический провод от GU10 через напечатанные отверстия.
Пропустите электрический провод через крышку и закрепите компенсатор натяжения двумя винтами M3 10 мм.
Зачистите э��ектрические провода и провода GU10 и присоедините их к клемме блеска.
Возьмите винт М3 20 мм, вкрутите его в колпачок и клемму блеска. Когда люстровая клемма вкручена, можно навинтить колпачок на лампу.

Спецификация материалов

1 * розетка HANDSON GU10
4 * винт М3 10 мм
1 * винт М3 20 мм
1 * блеск терми��ала
Электрический провод
