Еще один проект, который немного переборщил с решением весьма не слишком серьезной проблемы.

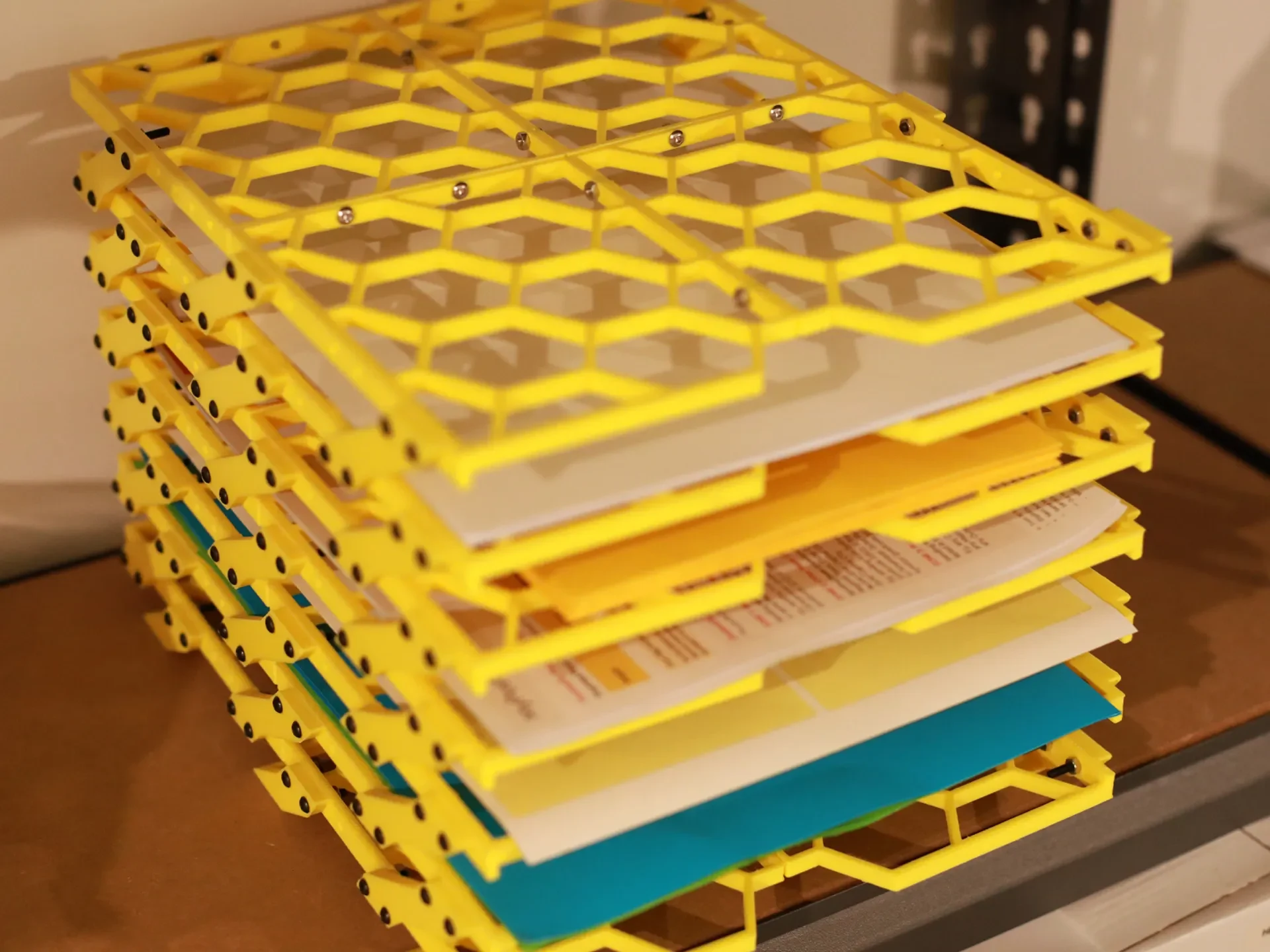

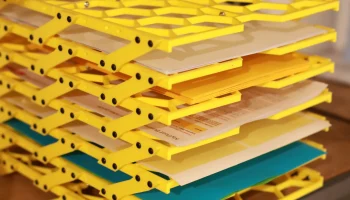

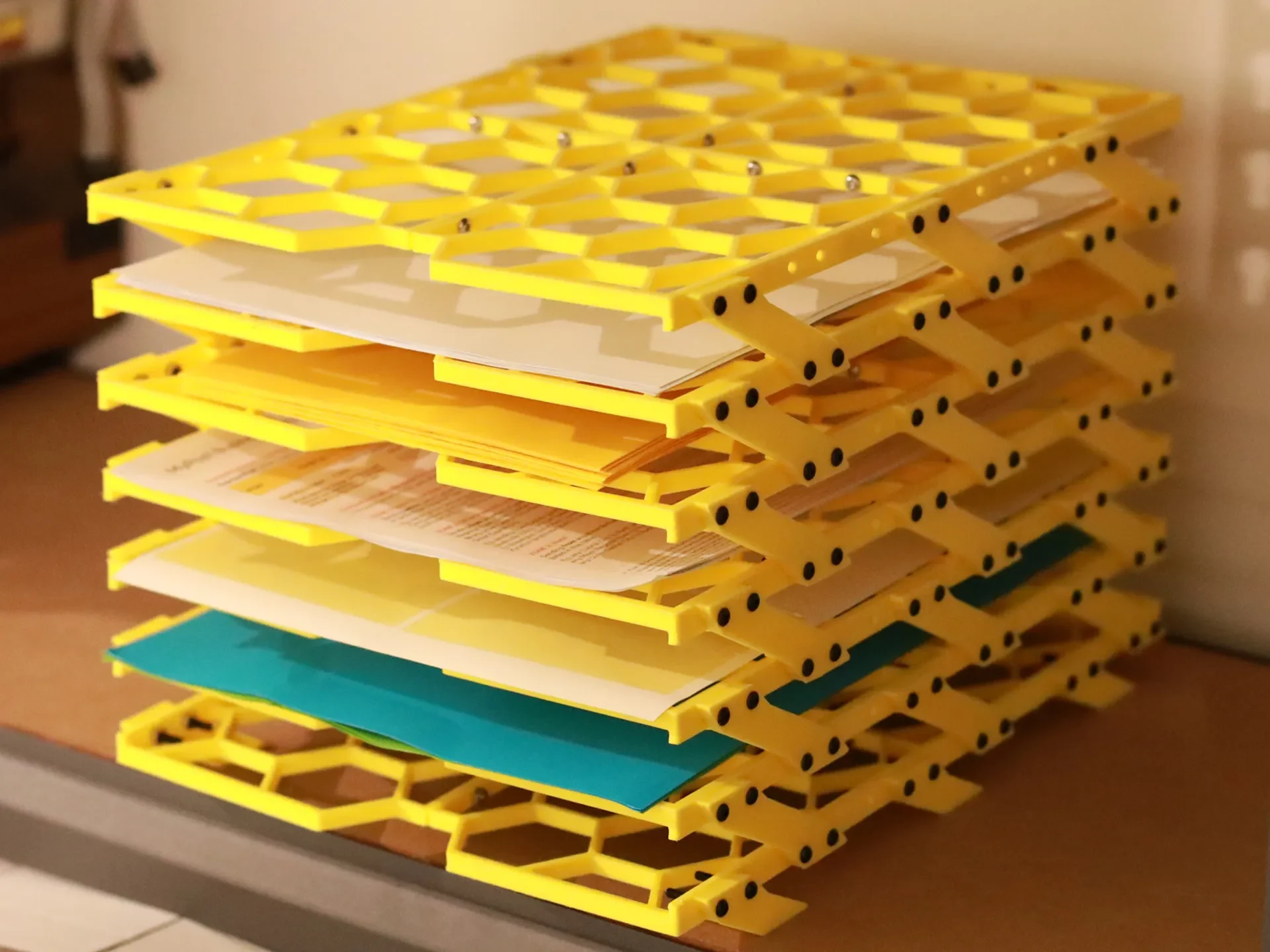

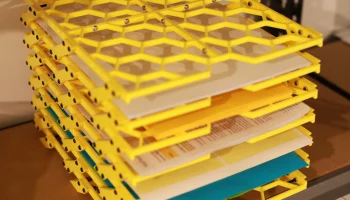

Круто то, что вы можете построить его настолько высоко, насколько захотите, и он определенно очень прочный!

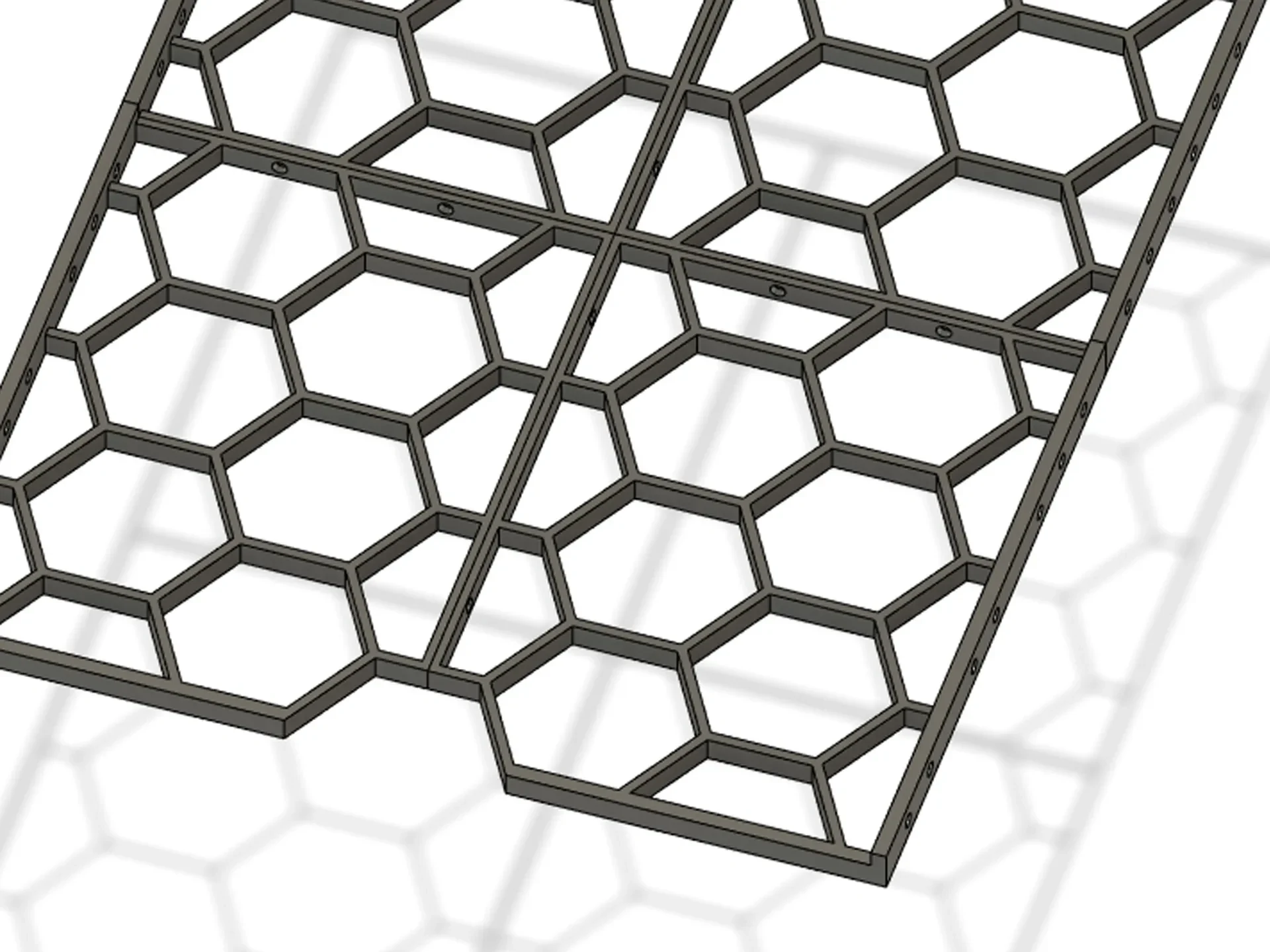

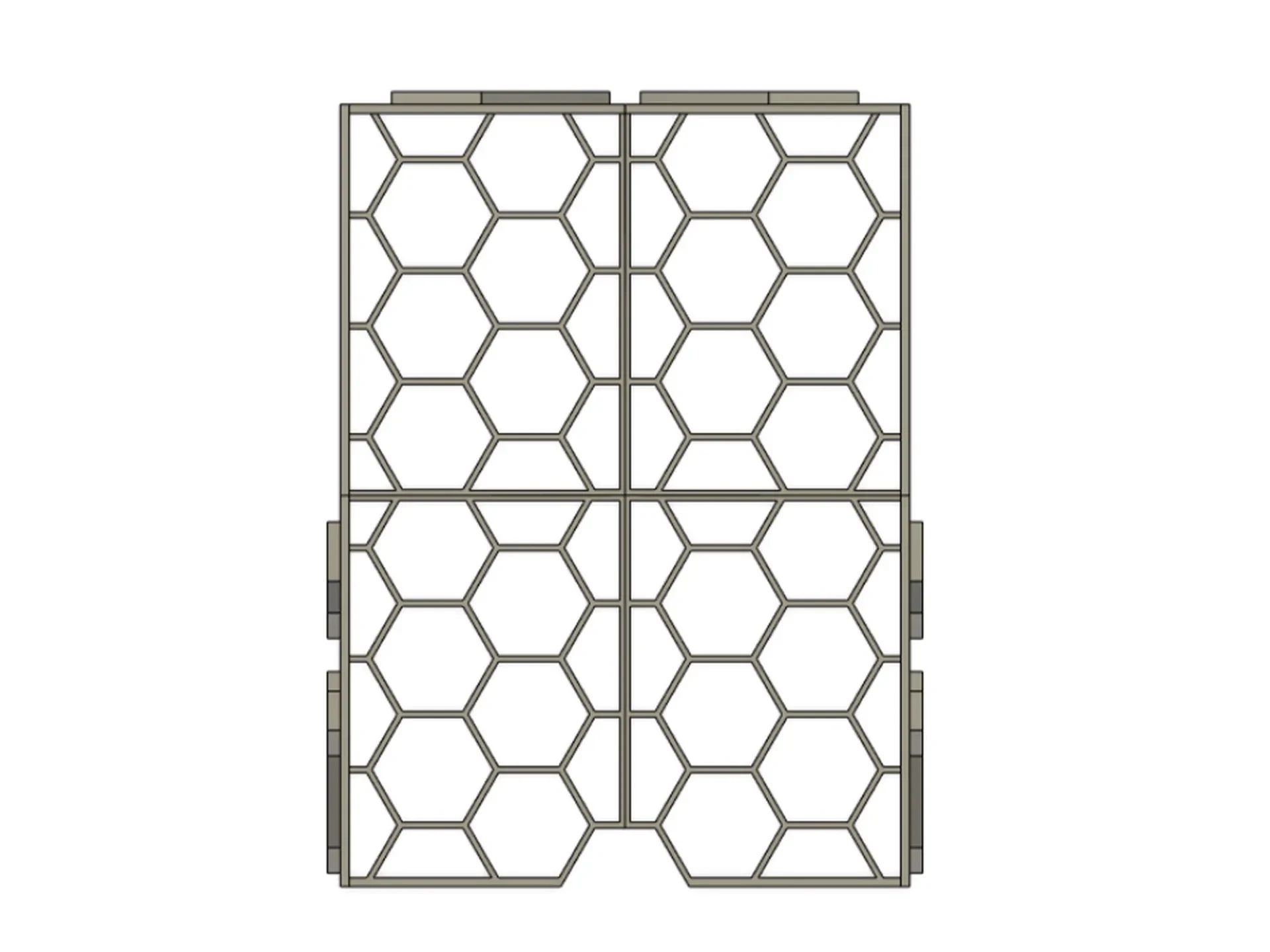

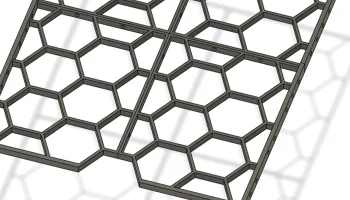

Когда я разрабатывал это, я подумал, что имеет смысл разрезать лоток на четыре части (левая передняя, левая задняя, правая передняя, правая задняя), чтобы рисунок поместился на печатной платформе. А еще я хотел создать лоток, в котором бы не использо��алось слишком много нити, но при этом было бы немного прочности!

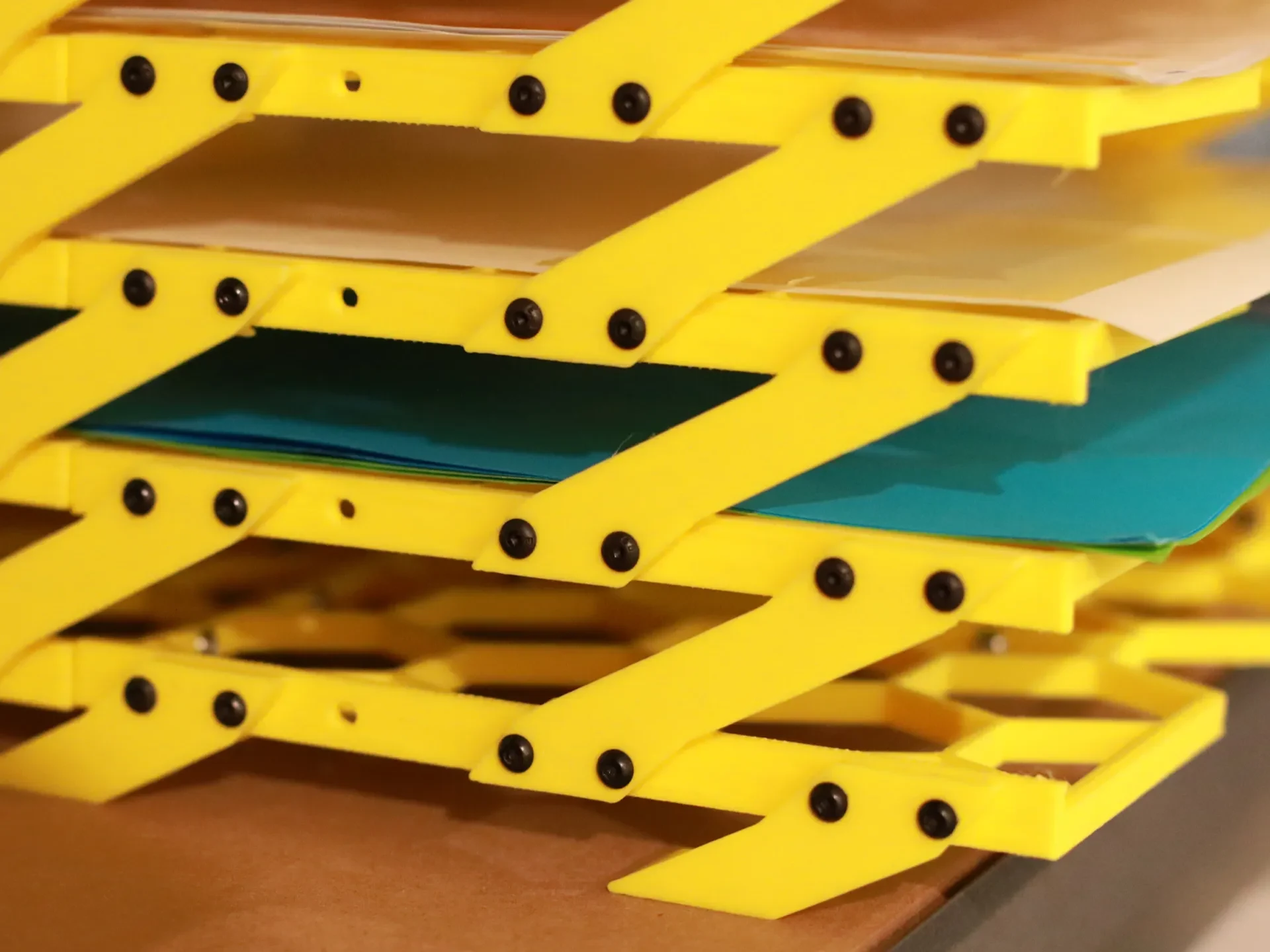

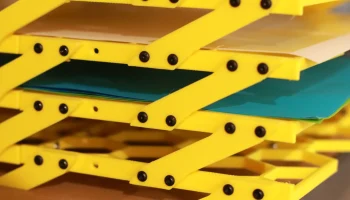

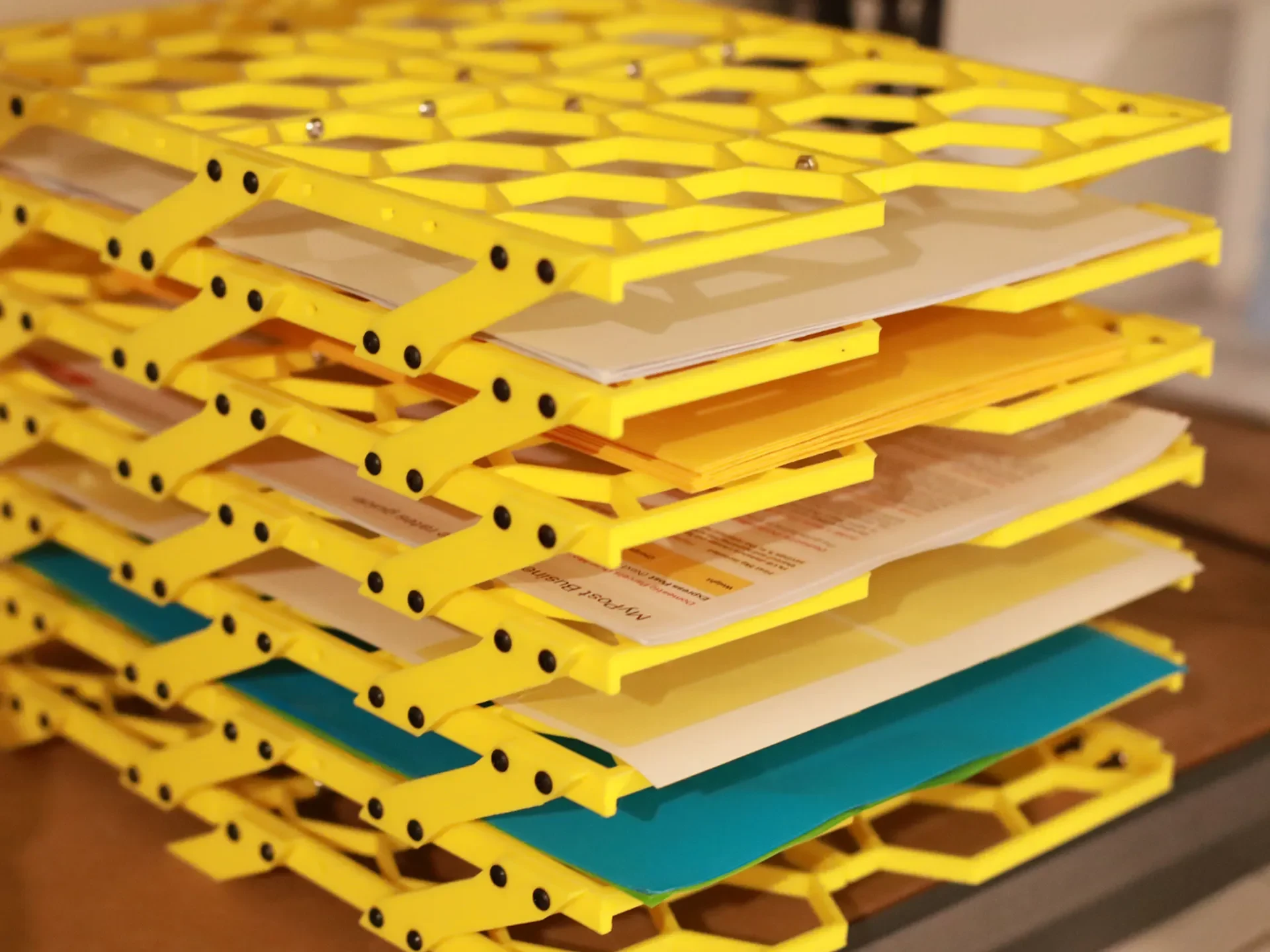

На изображениях вы заметите, что четыре части, составляющие один уровень лотка, соединены между собой двумя винтами M3 на каждом соединении (на изображении эти соединения представляют собой винты из нержавеющей стали, которые вы можете видеть, я не имею в виду черные винтовые соединения).

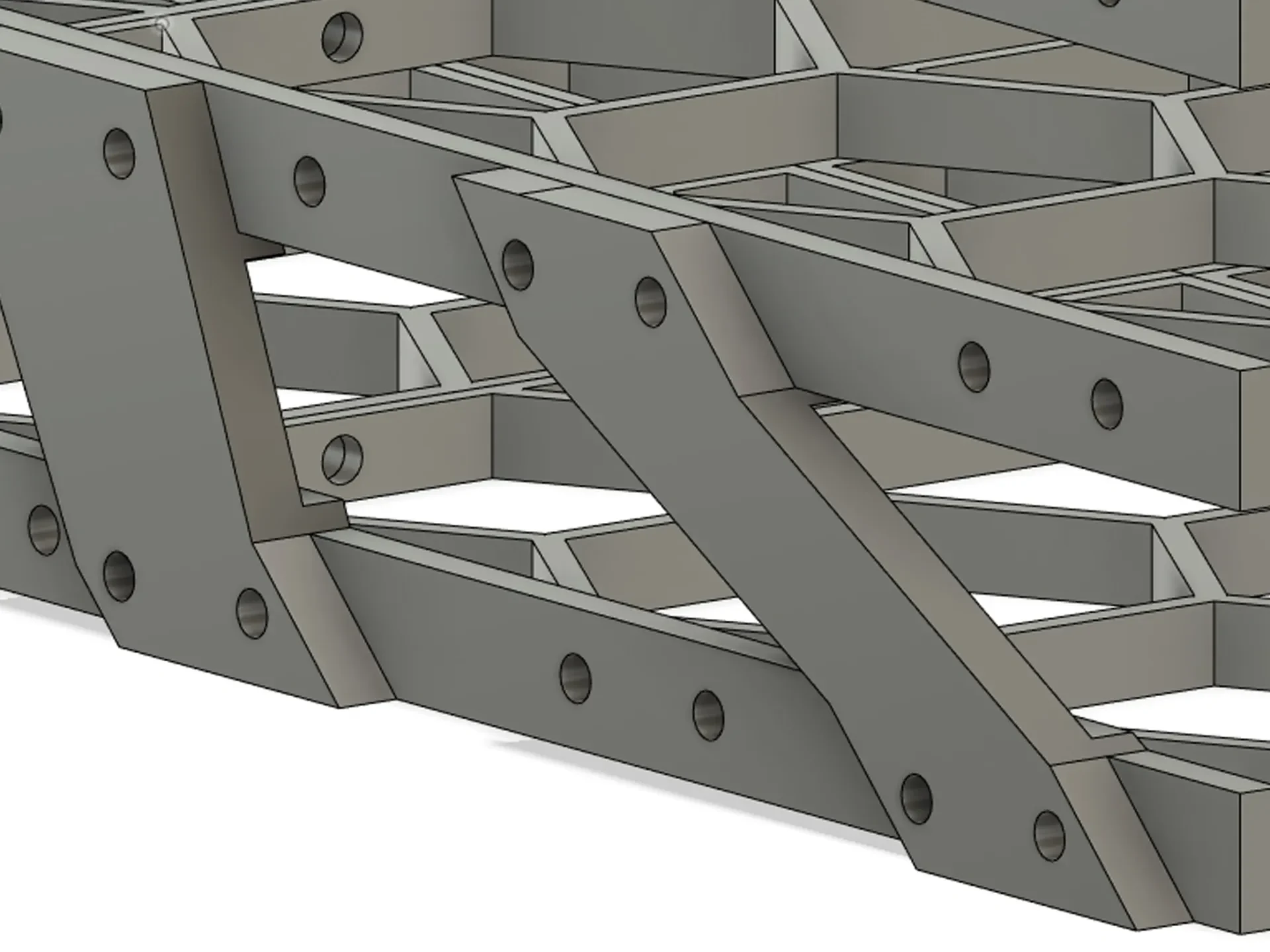

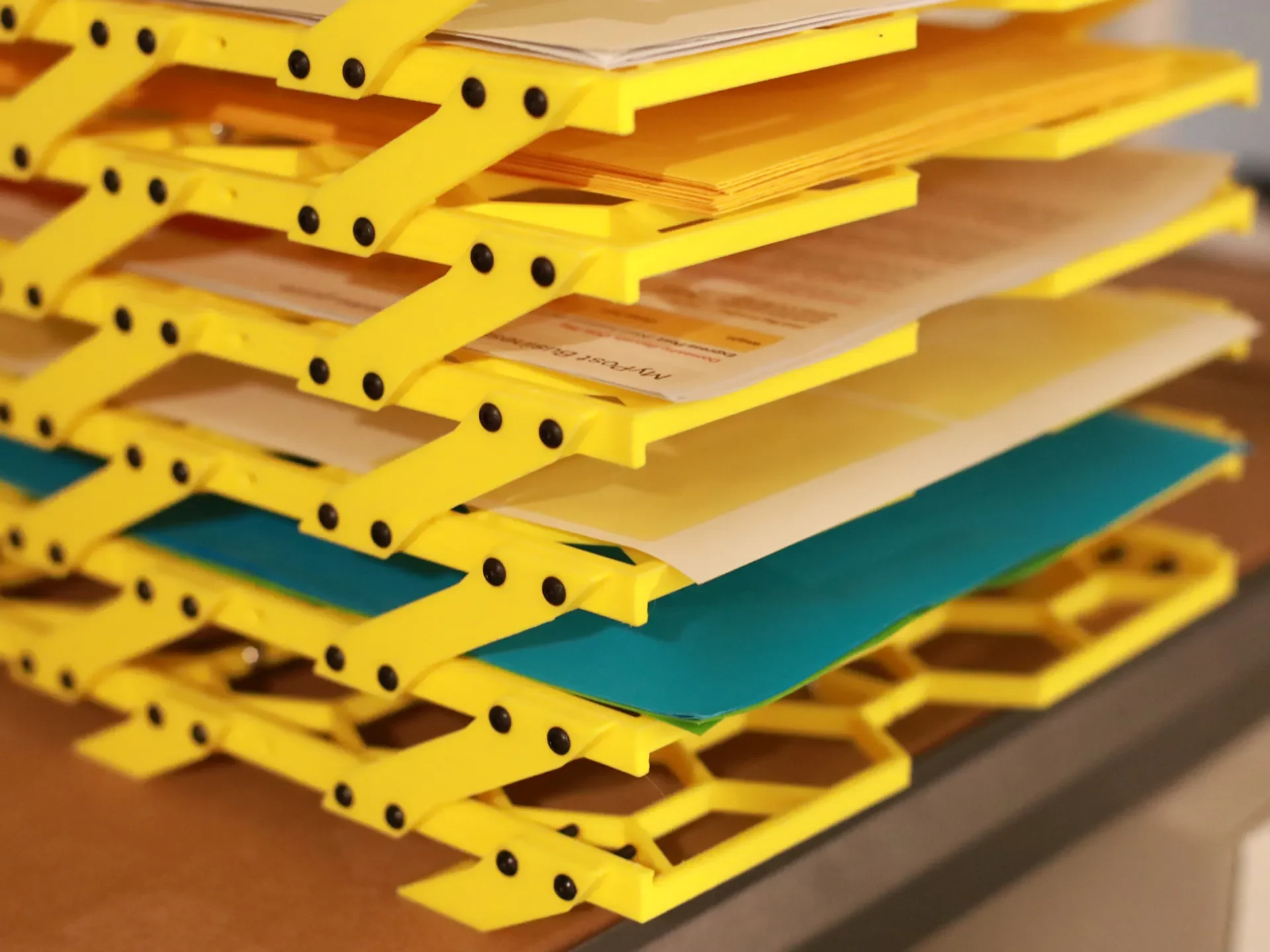

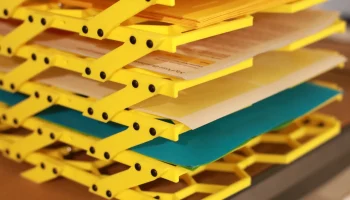

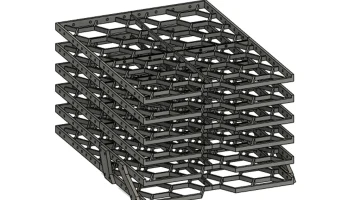

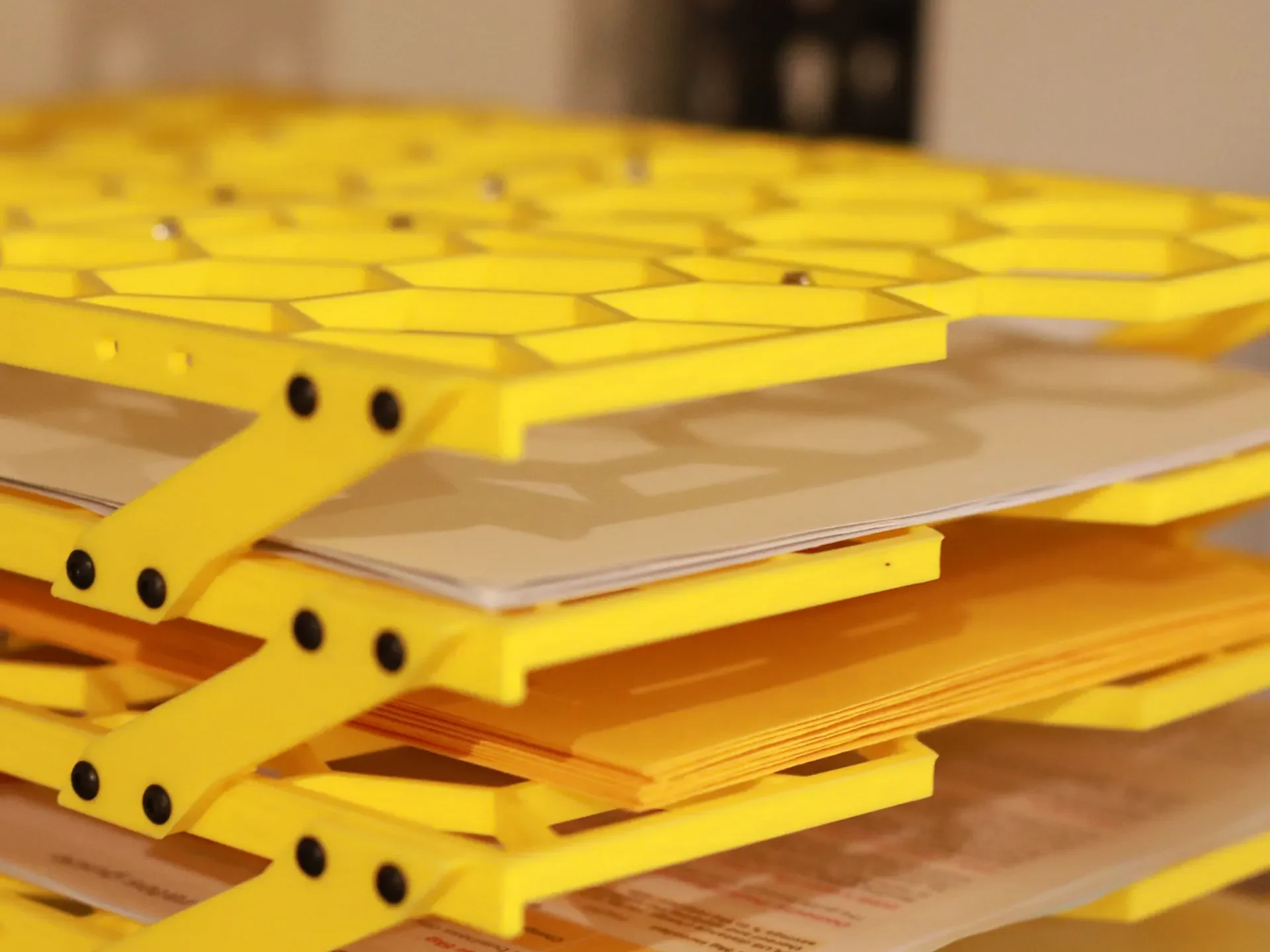

Затем вы заметите, что КАЖДЫЙ уровень лотка прикрепляется к последующим уровням с помощью диагональных кронштейнов (3 для левой стороны и 3 для правой стороны), и это помогает создать расстояние между уровнями, уменьшить требуемый материал и повысить согласованность конечного результата, отсюда и модульная конструкция :-)
У меня также был огромный запас запасных винтов M3, поэтому мне хотелось, чтобы они выглядели как металл и пластик.
---------------------
Примечание о времени печати
В описании на первой странице показано общее время печати всех STL. Я думаю, мне следует указать, сколько каждой детали вам нужно будет напечатать, а затем вы сможете сделать приблизительный расчет того, сколько времени вам понадобится на печать.
Время печати здесь указано для MK3S с соплом 0,6 мм! Немного быстрее, чем 0,4 мм, но я скоро загружу GCODE 0,4 мм, чтобы время печати было доступно для 0,4 мм.
Лотки:
Левый передний лоток — 52 минуты (26 г) (1 требуется для КАЖДОГО уровня)
Левый задний лоток — 52 минуты (26 г) (1 требуется для КАЖДОГО уровня)
Правый передний лоток — 52 минуты (26 г) (1 требуется для КАЖДОГО уровня)
Правый задний лоток — 52 минуты (26 г) (1 требуется для КАЖДОГО уровня)
Кронштейны:
Левая скобка из 5 пробелов — 13 минут (5 г) (3 требуется для КАЖДОГО уровня)
Правая скобка на 5 пробелов — 13 минут (5 г) (3 требуется для КАЖДОГО уровня)
Левая скобка из 3 пробелов — 13 минут (5 г) (не требуется при использовании скобки из 5 пробелов)
Правая скобка из 3 пробелов — 13 минут (5 г) (не требуется при использовании скобки из 5 пробелов)
Левая задняя скобка — 17 минут (7 г) (1 требуется для КАЖДОГО уровня)
Правая задняя скобка — 17 минут (7 г) (1 требуется для КАЖДОГО уровня)
Ноги:
Левая нога — 12 минут (4 г) (всего требуется 3)
Правая нога — 12 минут (4 г) (всего требуется 3)
---------------------
Требуются винты
М3 12 мм (минимум) для кронштейнов и ножек.
M3 8 мм (минимум) для соединения левого и правого, переднего и заднего лотков.
Примечание:
Для каждого уровня лотков требуется 8 винтов и 8 гаек.
На фотографии сборки показано 6 БОКОВЫХ КРОНШТЕЙНОВ для каждого уровня (3 слева и 3 справа), для каждого уровня требуется не менее 24 винтов и 24 гаек.
В задней секции используются 2 ЗАДНИХ КРОНШТЕЙНА на уровень, требующие 8 винтов и 8 гаек.
На снимке сборки показано 6 НОГ для уровня основания (3 слева и 3 справа), для основания требуется как минимум 12 винтов и 12 гаек.

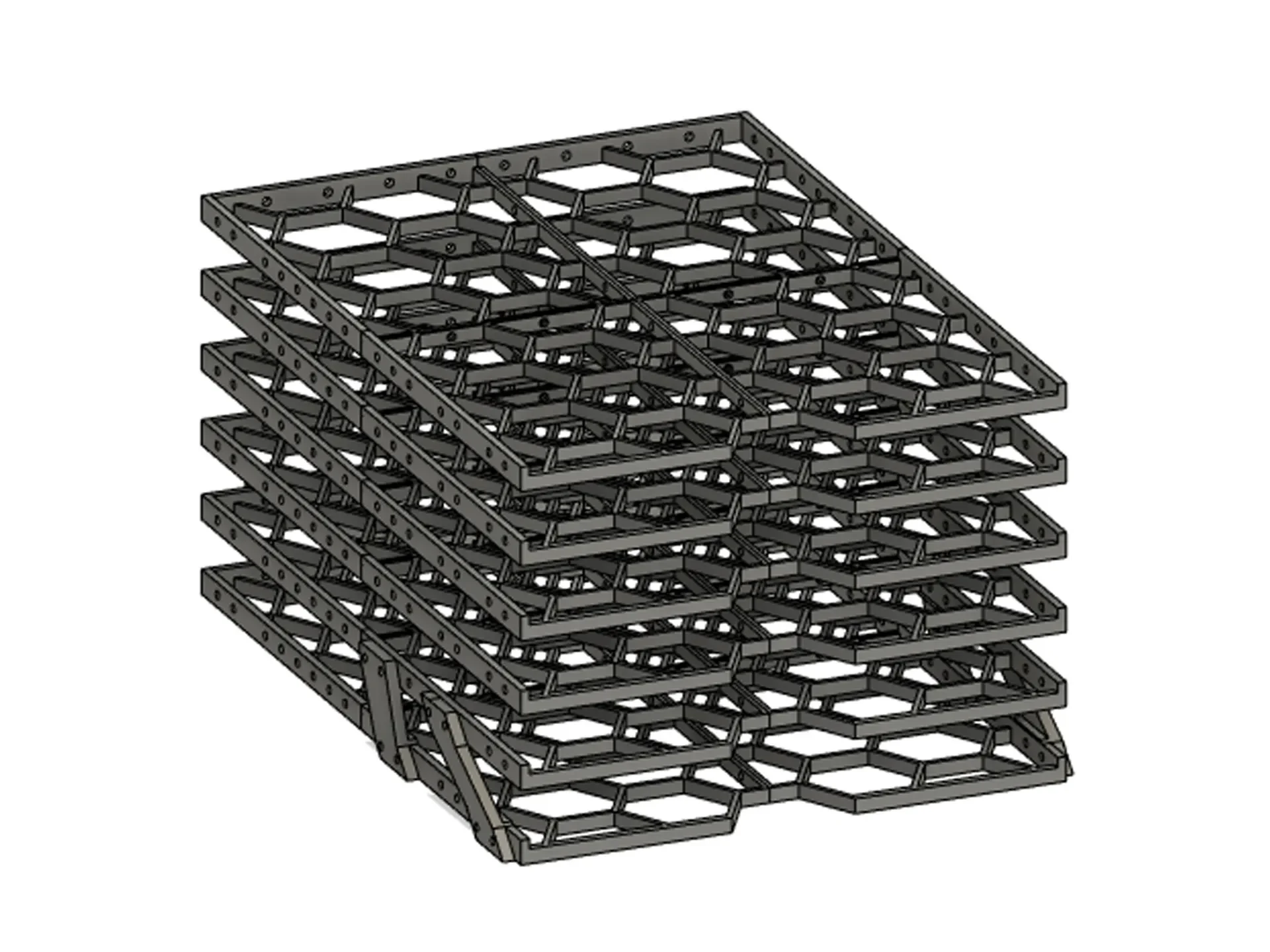

Если с математикой все в порядке… это как минимум 264 винта и 264 гайки, чтобы построить изображенную 7-слойную стопку, но я могу ошибаться!
---------------------
Загрузка включает фрагмент GCODE для MK3S с соплом 0,6 мм (GCODE с соплом 0,4 мм скоро появится!)
---------------------
Никакой поддержки не требуется!
----------------
Создание GCODE лотка для бумаги MadebyA2
19 февраля 2021 г.
PrusaSlicer Версия 2.3.0 (+win64)
----------------
История версий
Версия 1 — 19 февраля 2021 г.
Удалены и повторно загружены все файлы STL, чтобы обеспечить правильную ориентацию STL.
Перезагружен GCODE для сопла MK3S 0,6 мм.
Версия 1 — 18 февраля 2021 г.
Первоначальная загрузка для конкурса Prusa Let's Get Organized
Оригинальные STL, фотографии, снимки дизайна и GCODE (для сопла 0,6 мм)
---------------------
Распечатать инструкции
Настройки печати
Сопло MK3S 0,6 мм
Предустановка PrusaSlicer = СКОРОСТЬ 0,35 мм (измененная)
Вертикальные оболочки = 3
Заполнение = 20% гироида
Brim = Off (или On, если вам нравится использовать поля!)
Вспомогательный материал = Нет!
Настройки нити
Предустановка PrusaSlicer = Prusa PLA
