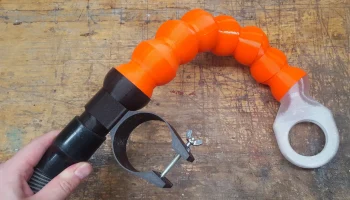

Гибкий сегментированный вакуумный шланг для сверлильного ...

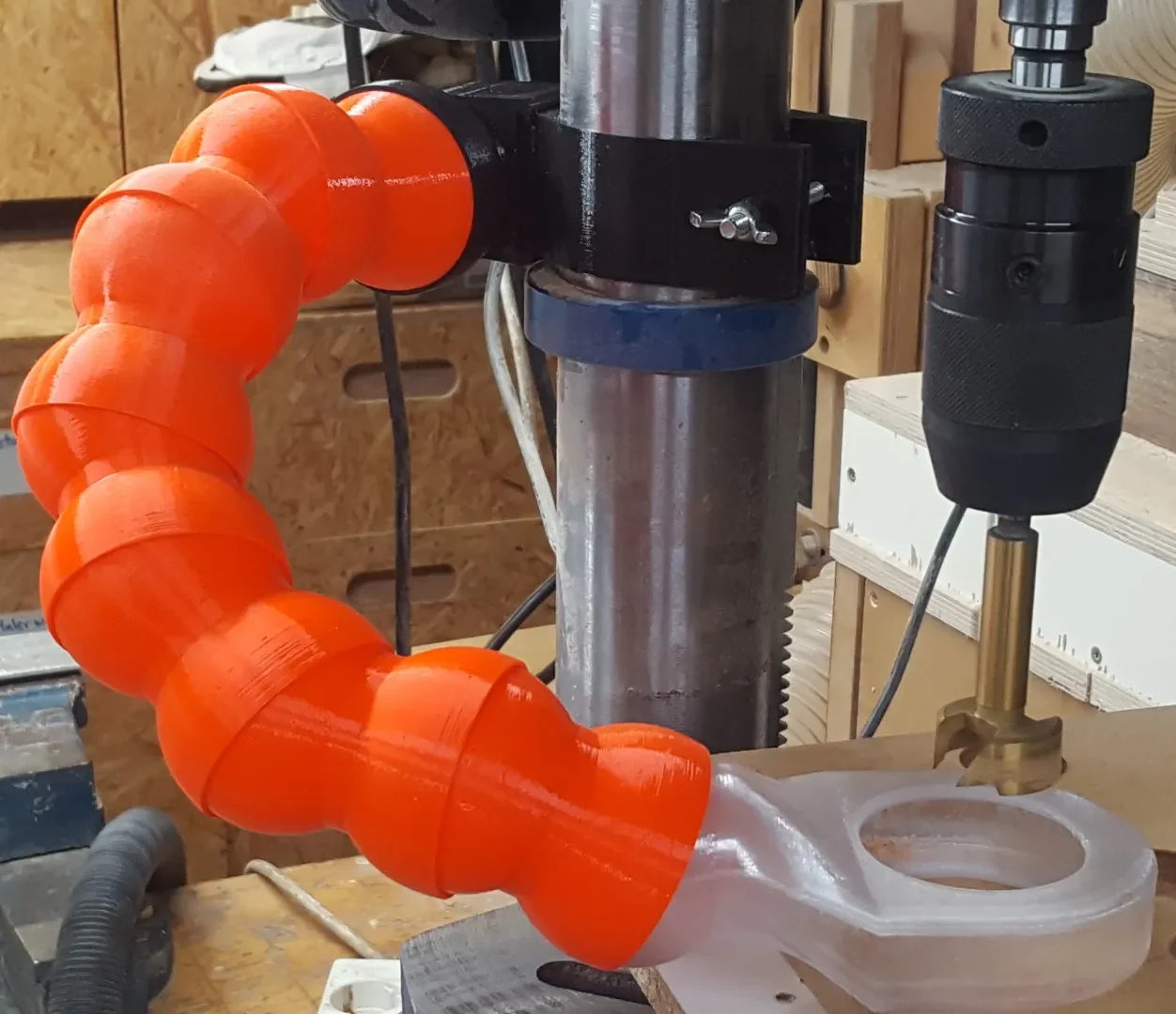

Это мой взгляд на сегментированный вакуумный шланг. Он параметрический и может быть настроен в широком диапазоне при наличии базовых знаний FreeCAD.

Файлы 3mf и gcode здесь относятся к сегментированному шлангу диаметром прибл. Внутренний диаметр 40 мм. Входное отверстие помещается в вакуумный шланг диаметром около 38 мм.

Модели FreeCAD (версия 0.20.2) можно настраивать (в пределах разумного), просто вводя параметры в таблицу размеров с именем «D». Лучше всего посмотрите среднюю часть видео.

Совет по печати:

используйте сопло 0,6 мм.
используйте PETG для гибкости
сначала распечатайте 2 ссылки, чтобы проверить, подходит ли вам вариант по умолчанию

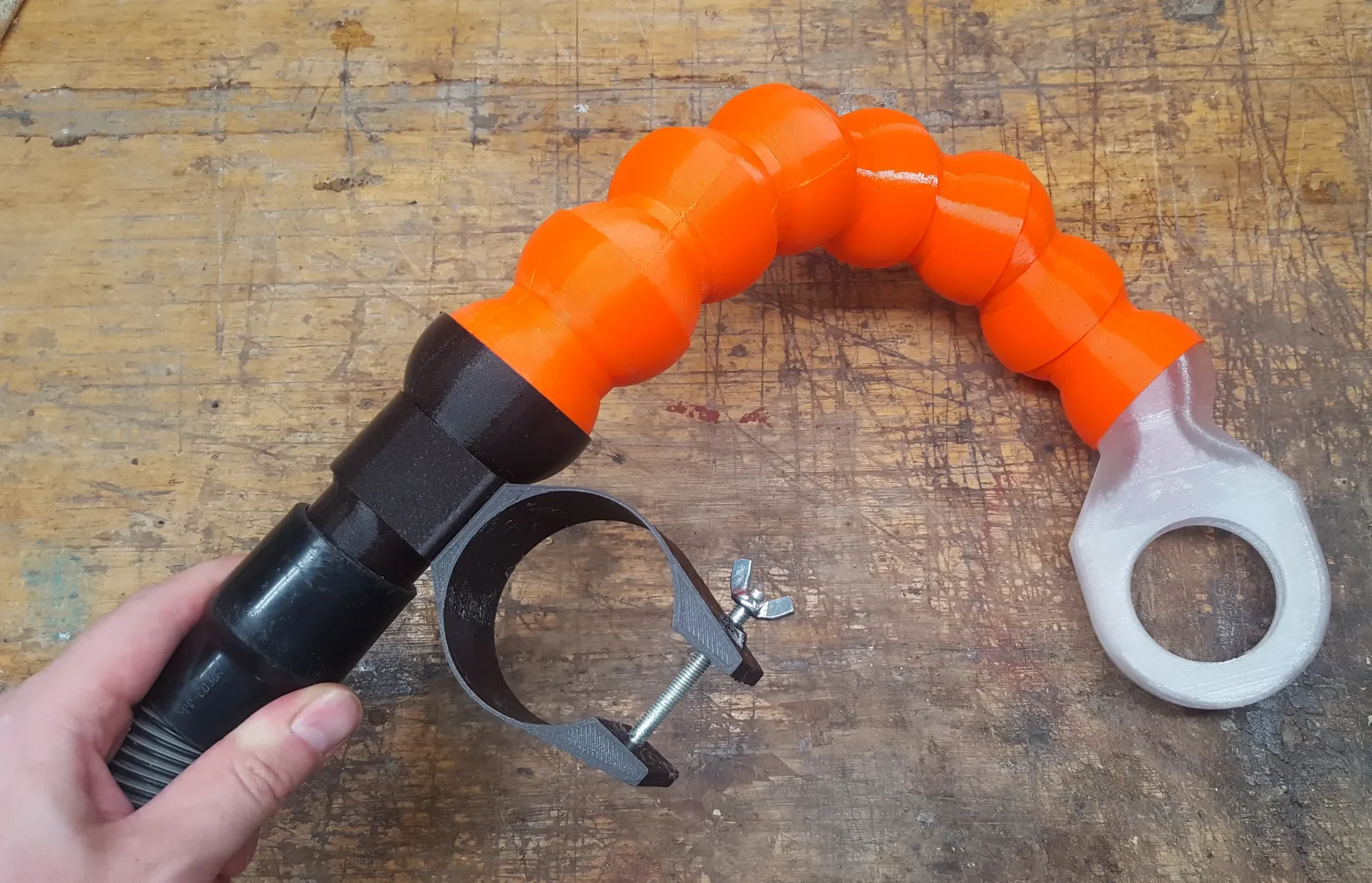

Необходимое оборудование:

1 болт M6 и соответствующая барашковая гайка

Наслаждайтесь.

Посмотрите видео, чтобы получить дополнительные инструкции о том, как настроить шланг в соответствии с вашими потребностями:
