Duplo слайд (ОБНОВЛЕНИЕ: конструкция, не требующая поддер...

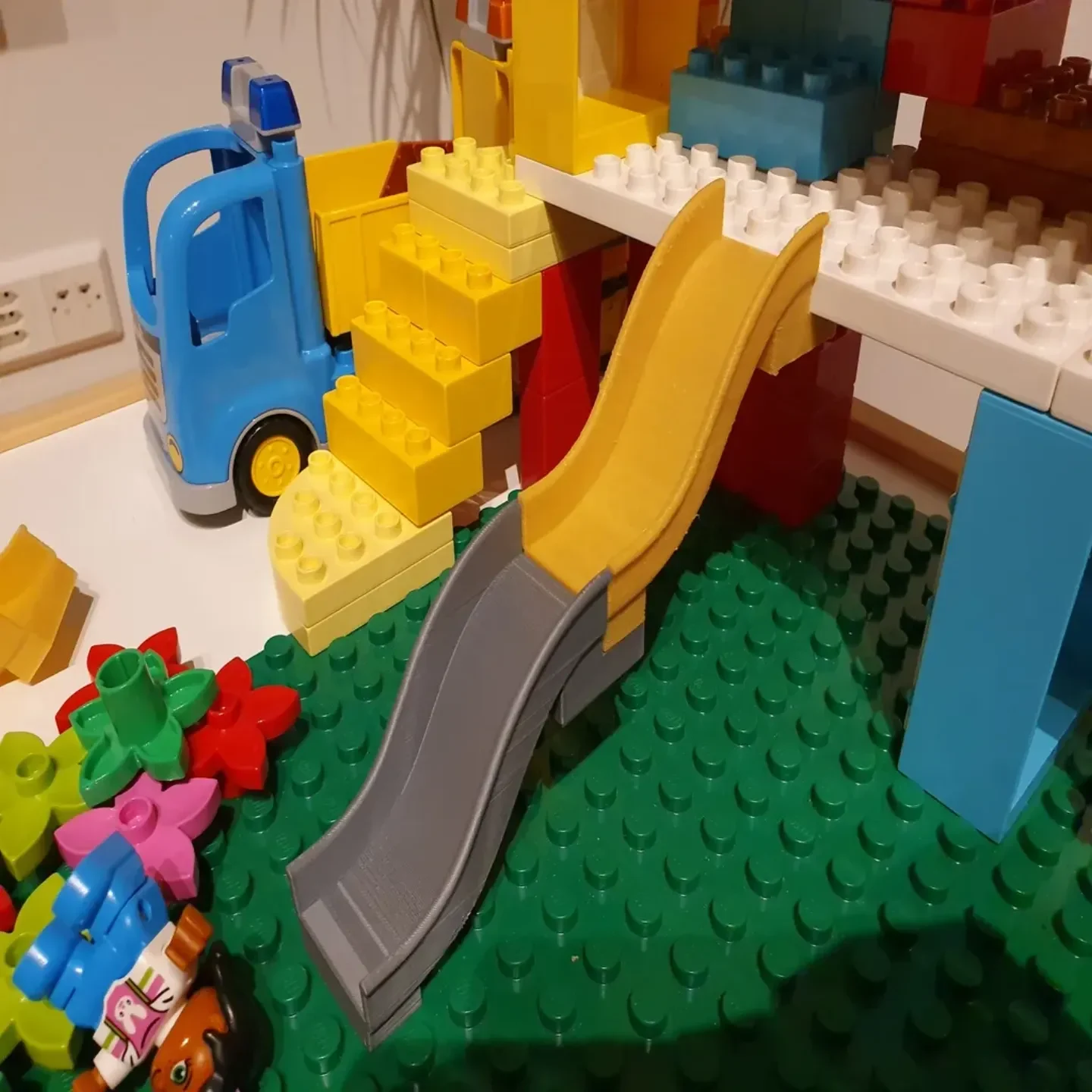

Нашел на Thingiverse 2 слайда Duplo, но ни один из них не напоминает великолепие оригинала, который я видел на картинках в Интернете: его можно соединить в бесконечный слайд. Я использовал модели, чтобы правильно расположить разъемы, но перепроектировал все с нуля, сделав наклонные внутренние стенки нижних разъемов, чтобы улучшить прилегание даже к плохим отпечаткам или при старении.
[ОБНОВЛЕНО] Первоначально эта модель по своей природе нуждалась в большой поддержке, которая добавляла около 50% или более к использованию материала. Даже моя минимальная самостоятельно разработанная поддержка потребовала много материала. Кроме того, тонкие края сверху сломались на одном из двух слайдов, которые я напечатал, пока дети играли с ним (вдоль линий слоев). Однако однажды я подумал, что если я напечатаю его с поворотом на 90 градусов, мне едва понадобится поддержка, если я правильно его спроектирую. Итак, LO AND BEHOLD: я добавил в��рсию с минимальной_поддержкой:
переработаны разъемы Duplo для бесплатной поддержки печати (одна линия для центрального кольца, но ее можно оставить там, и она не будет мешать соединению)
Для верхних штифтов Duplo также требуется небольшая опорная линия, но ее легко удалить плоскогубцами.

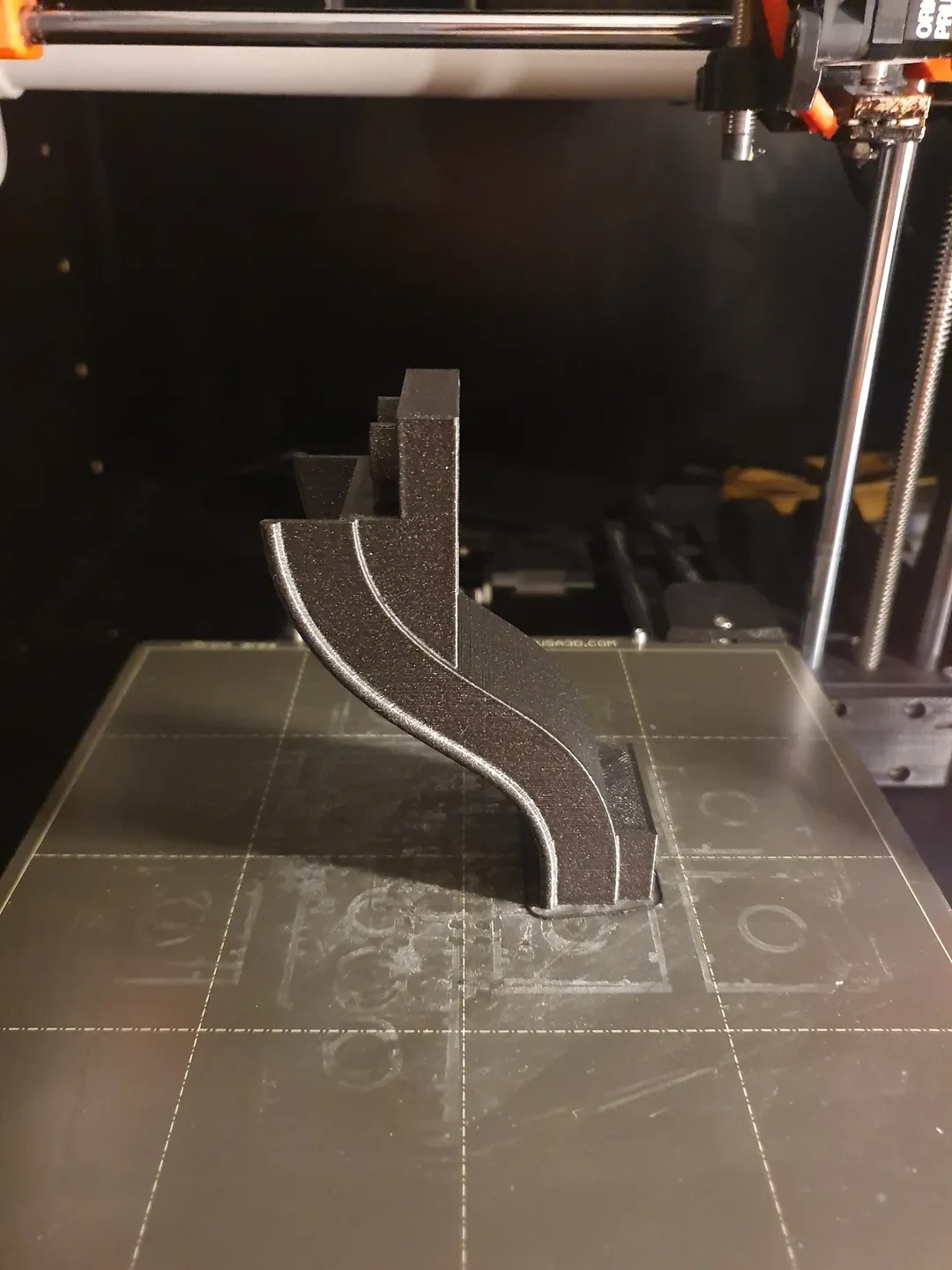

Просто расположите отпечаток так, как показано на добавленной фотографии. Убедитесь, что ваш отпечаток хорошо прилипает к основанию: я использую клей-карандаш, чтобы обеспечить хорошее прилипание PLA, в первую очередь обычно хорошо прилипает PETG.
Настройки печати
Плоты:
Если вы думаете, что вам нужно, чтобы это прилипло лучше. Я использовал клей-карандаш, держится очень хорошо.
Поддерживает:
НЕТ
Разрешение:
0,15
Заполнение:
Что бы то ни было
Нить:
Что бы то ни было
Примечания:
Поддержка. В зависимости от выбранной вами модели, одна из них поставляется со встроенной поддержкой!
Пост-печать =============
Удалить встроенную поддержку

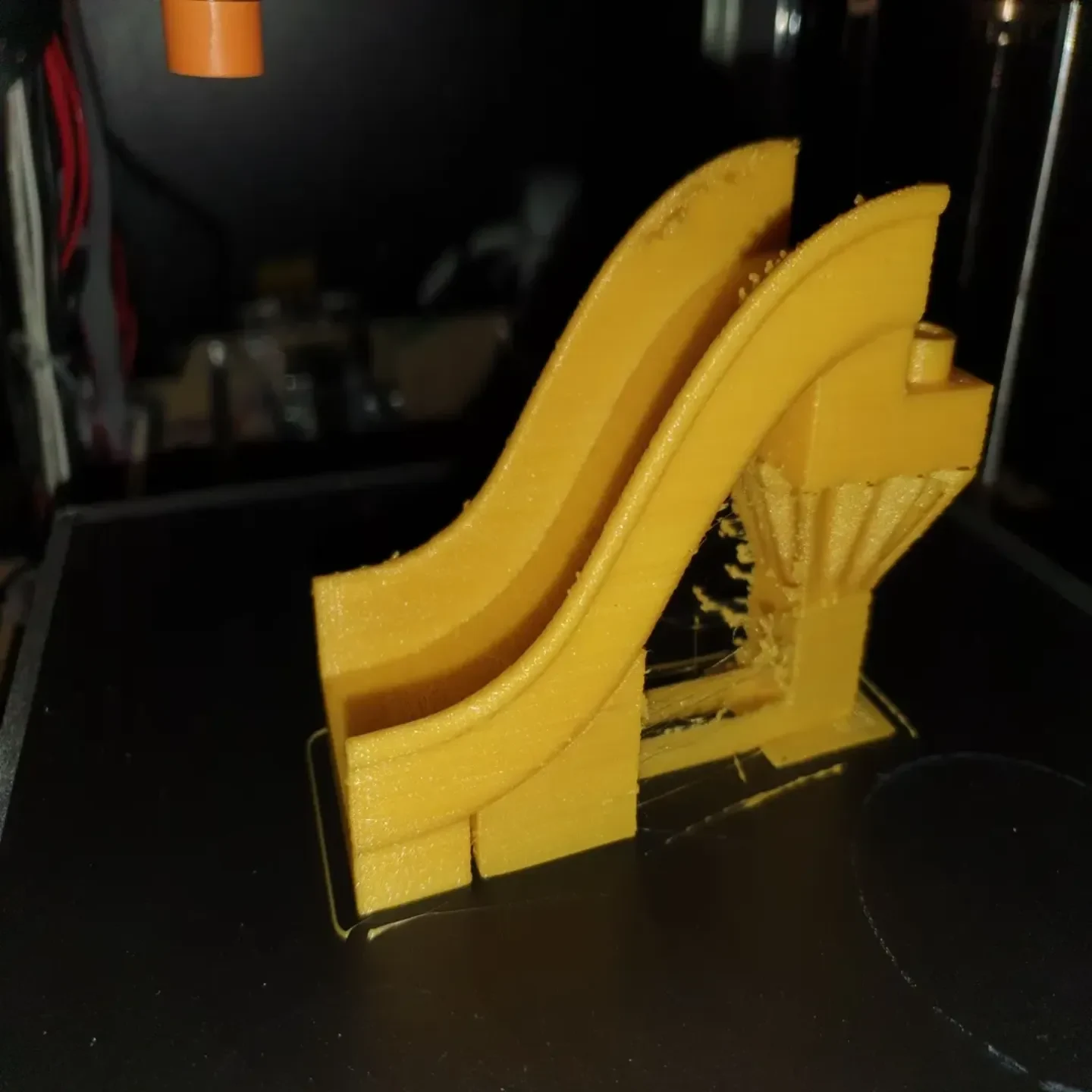

Если вы используете встроенную опору, внутри нижнего разъема есть небольшой кусочек (поддерживающий центральный круг), зигзаг для нижней части рампы и очевидная башня под вторым (верхним) разъемом.
Категория: Строительные игрушки
