Кожух тайфуна серии K1 - D3vil Design

извините за задержку с публикацией этого...

Это бета-версия, пожалуйста, протестируйте ее и дайте мне знать, если у вас есть какие-либо предложения, я их учту… Если вы заинтересованы в ее дальнейшей разработке, свяжитесь со мной в Discord @omranello

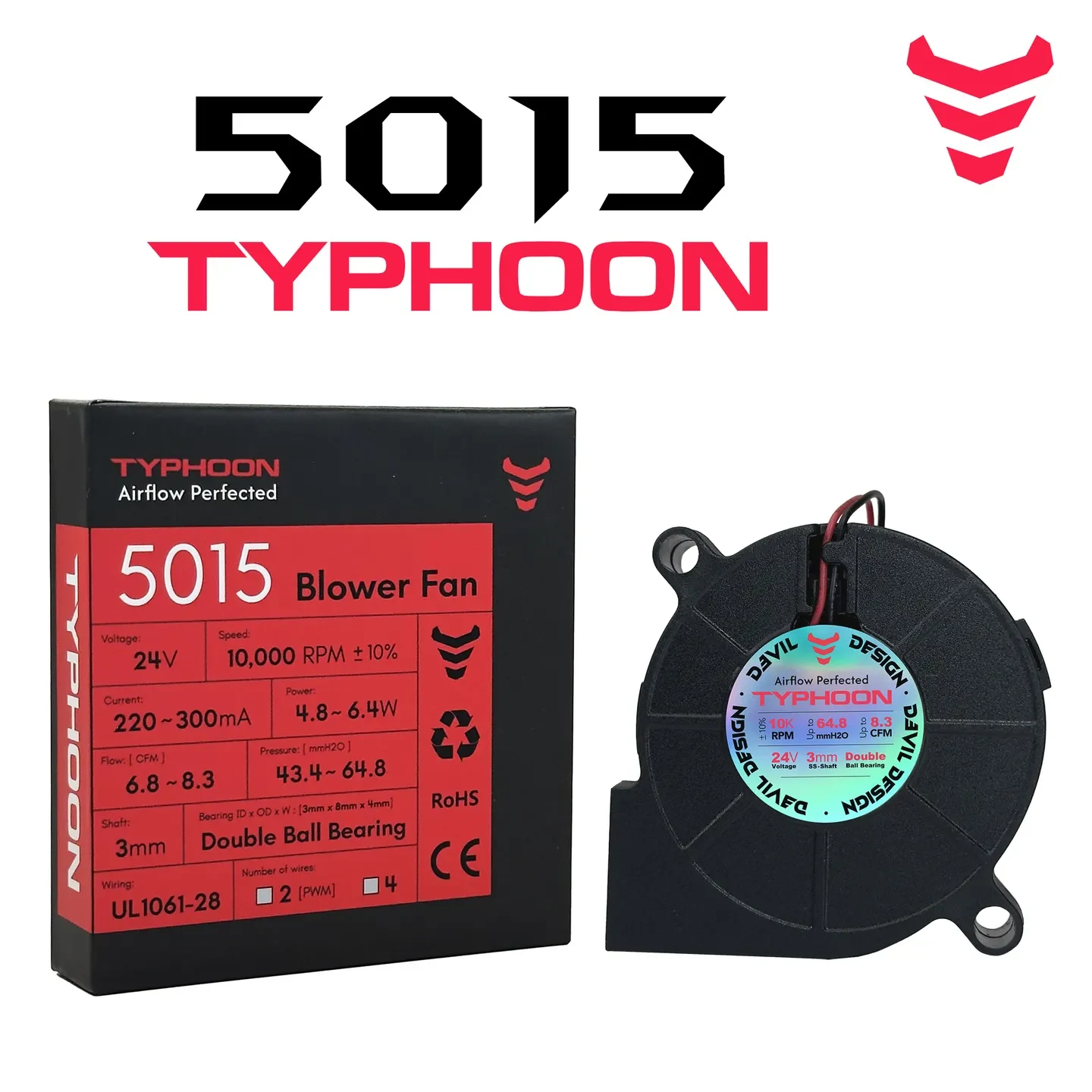

вентилятор можно найти по адресу:

D3vil Алиэкспресс

Meltbro.de

НАСТРОЙКИ ПЕЧАТИ:

я предпочитаю ASA или ABS. Используйте то, что вы считаете лучшим для вашей установки… я обычно использую 3-3-3 или 4-4-4 в зависимости от детали, которую печатаю… используйте по своему усмотрению..

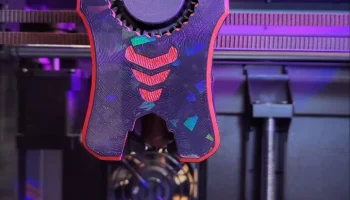

я сделал лицо плоским, чтобы его можно было распечатать и получить выкройку, чтобы оно выглядело хорошо
— красный цвет… это только одно изменение цвета… на определенном слое, где начинается логотип… и обратно на черный.

ПРИМЕЧАНИЕ:

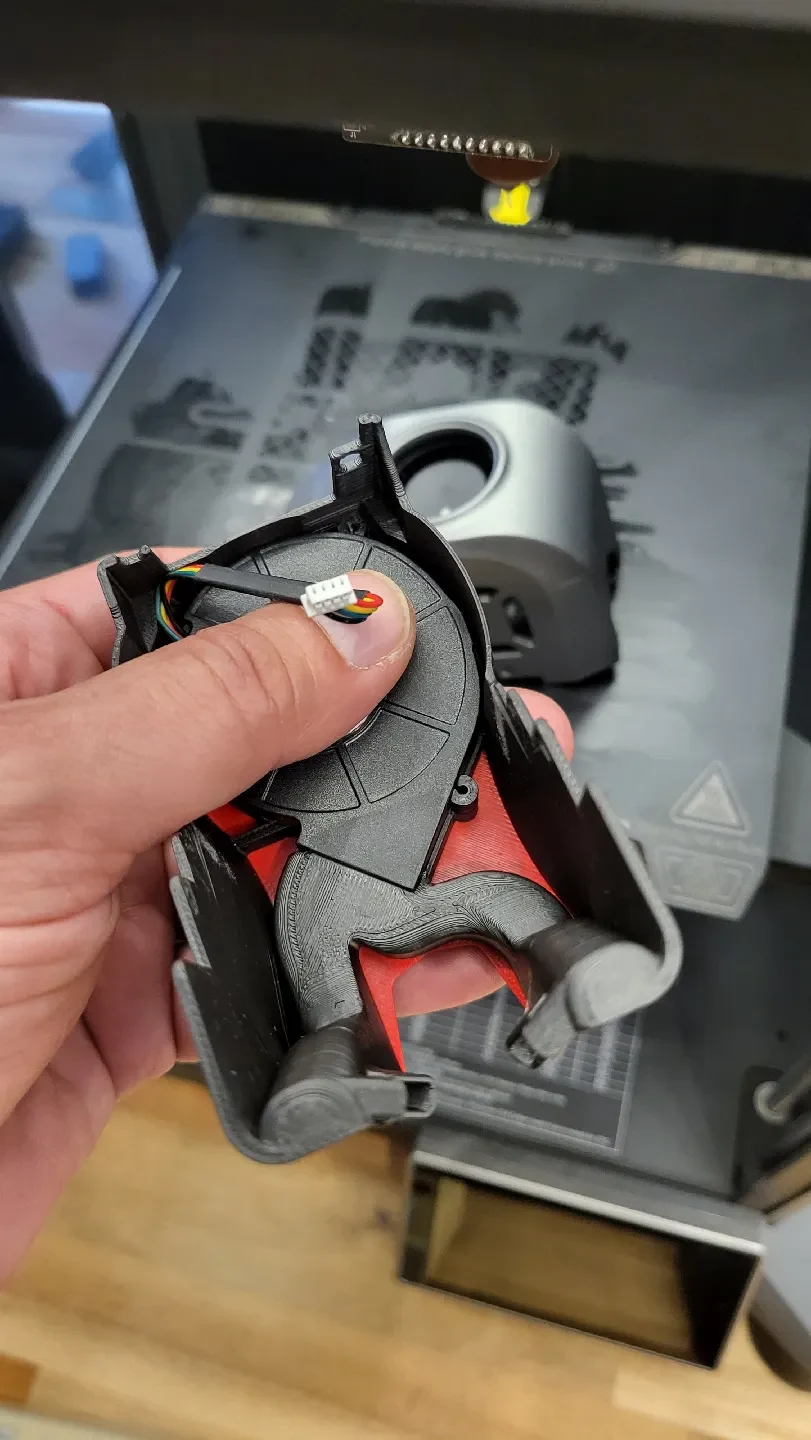

1. «Винтовые проушины» воздуходувки следует отрезать, чтобы они соответствовали кожуху, и снять переднюю крышку (как и кожух voron SB), так как вы можете видеть, что вентилятор с отверстиями для винтов не может быть установлен внутри кожуха. Пожалуйста, будьте осторожны при вырезании отверстий, так как Тайфун имеет цельную деталь, а не полую… поэтому он не похож на другие воздуходувки.

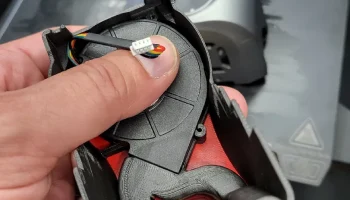

2- Добавьте 5015 Typhoon вверху, он будет очень близко к разъему кабеля головки инструмента… Кабели следует расположить так, как показано на рисунке ниже:

ДО

ПОСЛЕ:

это позволит освободить больше места за вентилятором… Убедитесь, что не повредите провода.

Проектирование началось с воздуховода 2 → 4… он ограничивал поток от Тайфуна… поэтому я изменил его на воздуховоды 2→6, что позволило мне получить большую скорость/поток воздуха… но я чувствую, что можно сделать еще больше, чтобы усовершенствовать это.

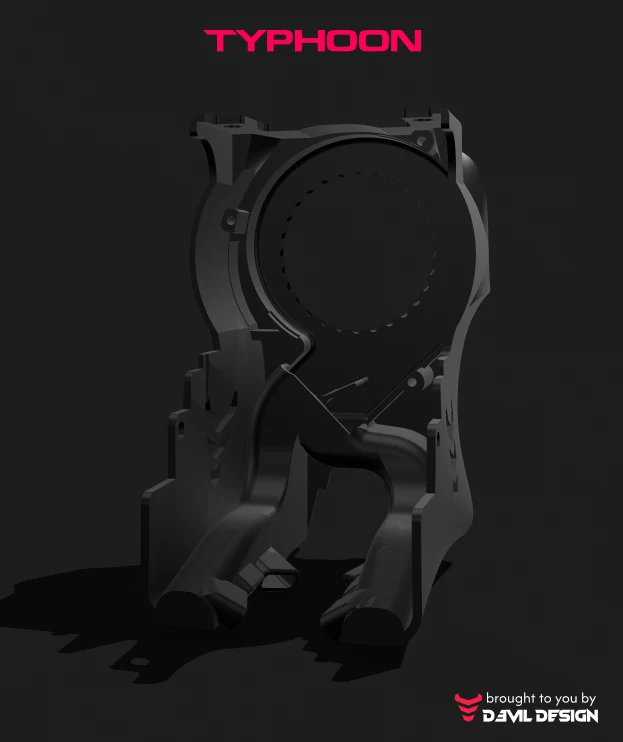

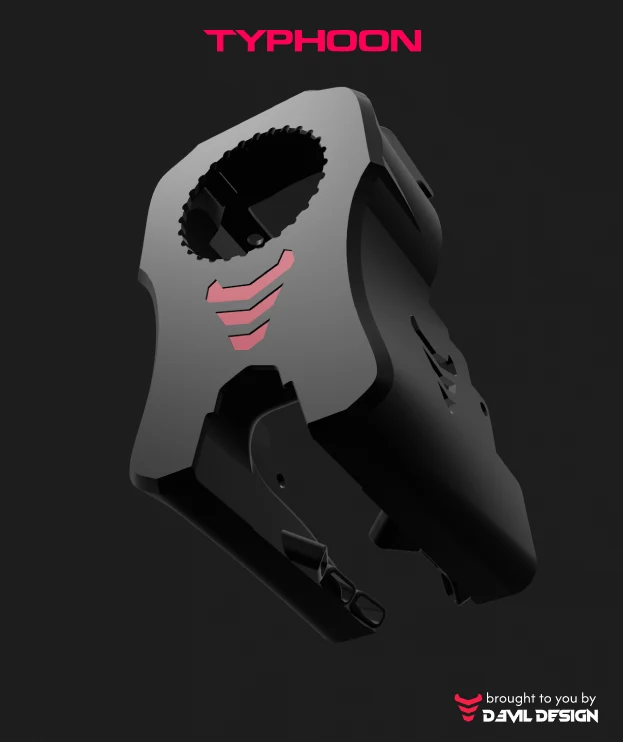

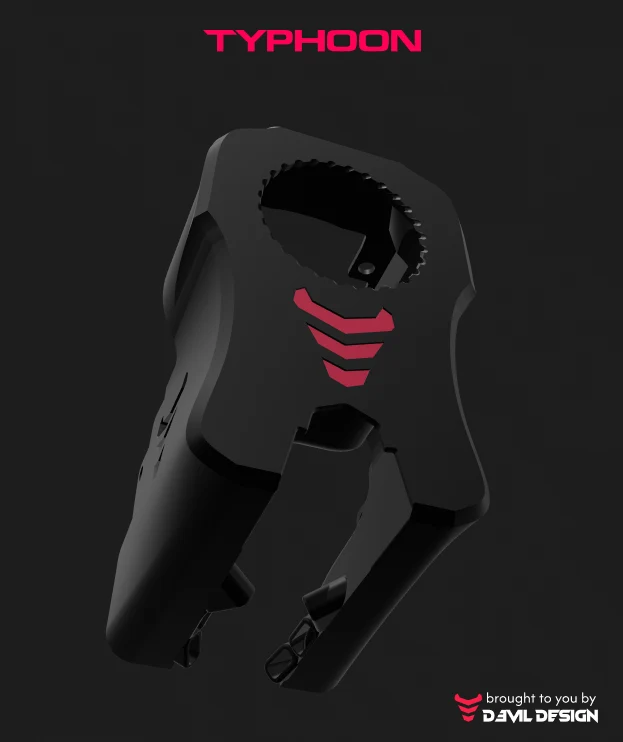

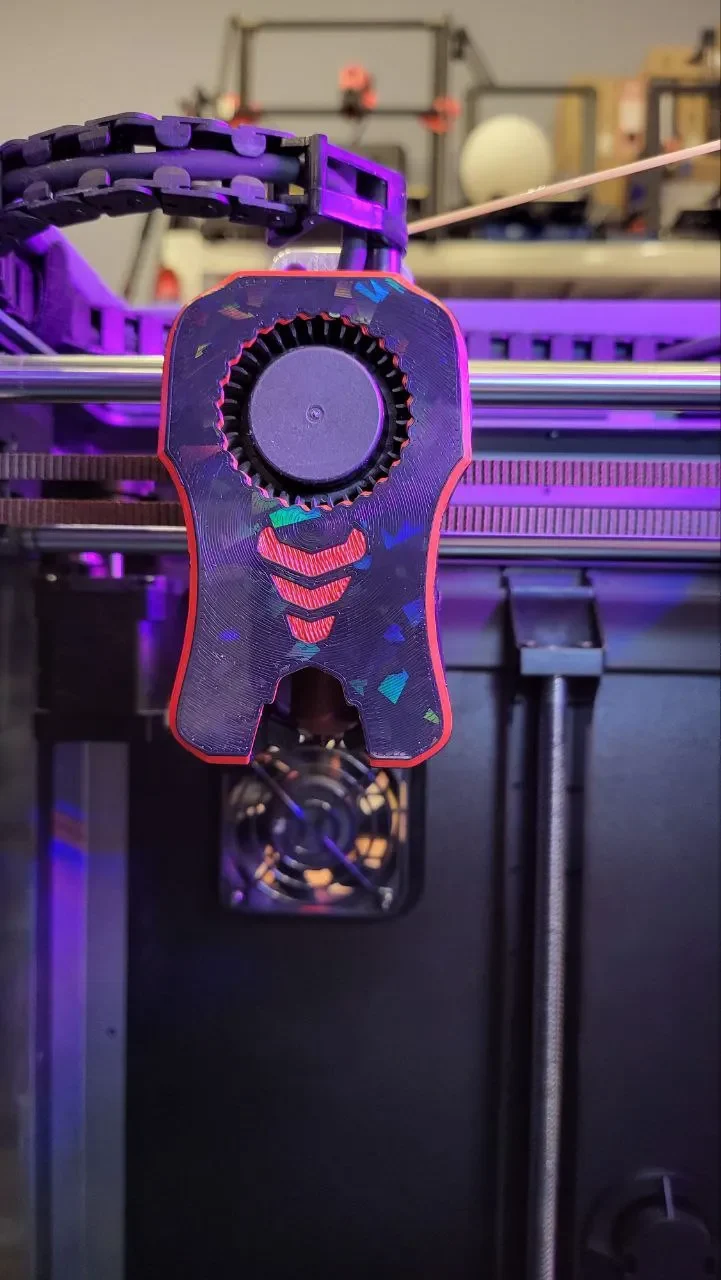

Вот некоторые рендеры этой модели, созданные совместно с Кристофом.
