Fractal Design R5 модификация передней панели под дерево....

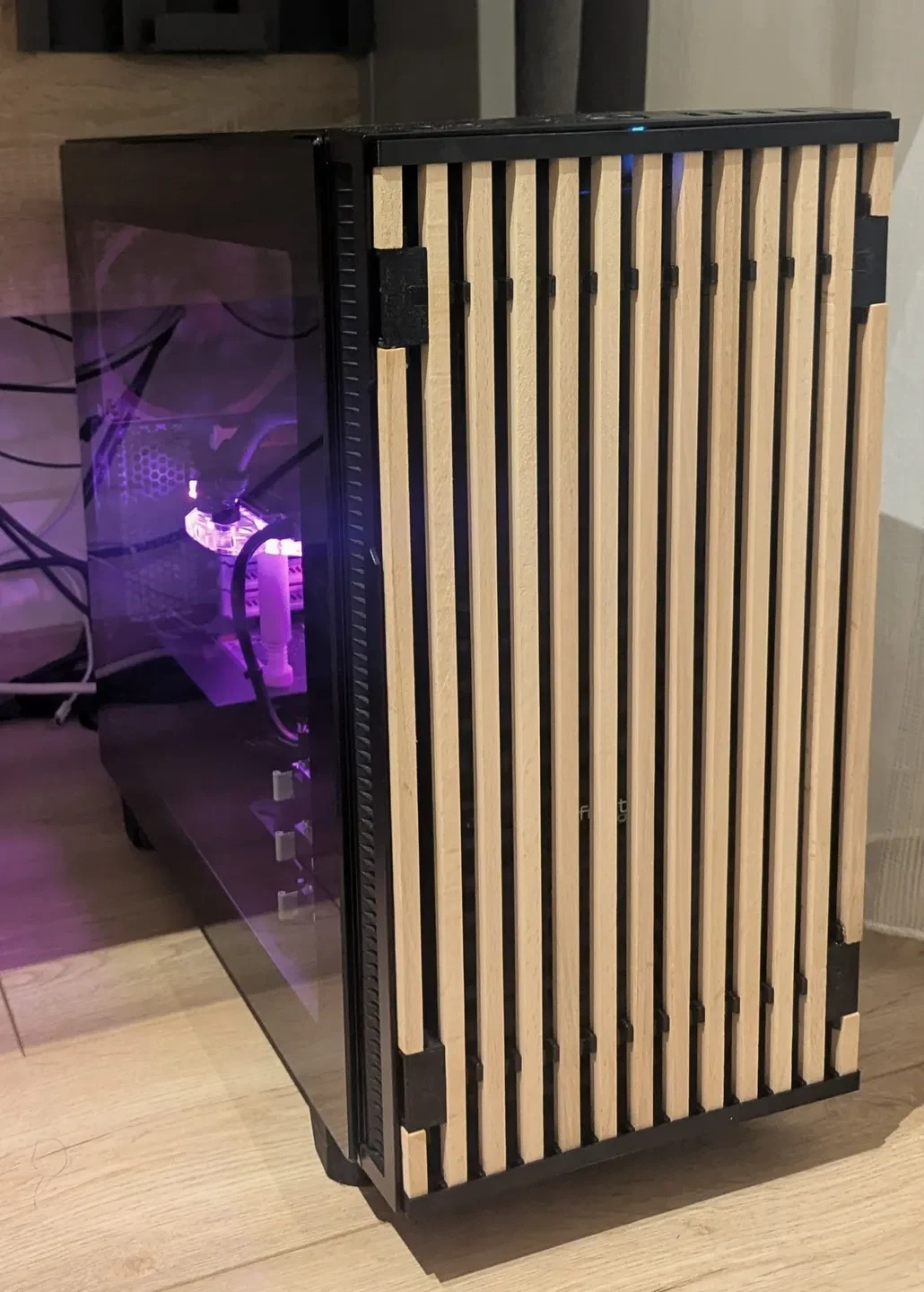

Я хотел сделать деревянную модификацию передней панели моего корпуса Fractal Design R5, старого, но не устаревшего корпуса. Я уже сделал один мод, который увеличил пространство на стандартной панели, чтобы обеспечить больше воздуха для передних вентиляторов.

Я выбрал деревянные прорези размером 8x8 мм, на которых основывал свой дизайн.

Define R5 имеет интересный механизм дверной защелки, который позволяет устанавливать оригинальную дверь с любой стороны, что открывает новые возможности (я уже воспользовался ими в другом моде). Чтобы сократить время обрезки, вы можете сделать несколько выступов, которые будут фиксироваться на этих петлях.

ЗАЩЕЛКИ И ДЕРЖАТЕЛИ ПРОСТАВКИ stl имеют проставки и указанные защелки.

У CAP x2 stl есть колпачки.

Для дерева вам понадобится 3 длины: 430 мм — 11 прорезей, 286 мм — 2 прорези, 36 мм — 4 прорези.

Длинные находятся между защелками, 286 мм соединяют защелки, а 36 мм предназначены для верхней и нижней части защелок. Я использовал эпоксидную смолу, чтобы приклеить 286 и 36 к защелке, а также проставку-держатель к защелке.

Длинные и маленькие не нужно обрезать сверхточно, колпачки имеют толщину 8 мм и закроют ошибки, но все равно старайтесь обрезать их по размерам, если они у вас слишком длинные, они все равно не поместятся в корпус. Самым критичным является разрез длиной 286 мм, поскольку он находится между защелками.

Колпачки не требуют клея, они устанавливаются с помощью трения.

Я также добавил проект f3d, если у кого-то хватит смелости открыть его, имейте в виду, что я любитель.

Я напечатал свой из PCTG с толщиной слоя 0,6 мм и высотой слоя 0,3, но думаю, подойдет любой твердый пластик. Я бы порекомендовал что-нибудь, что было бы немного гибким и не утомляло бы.
