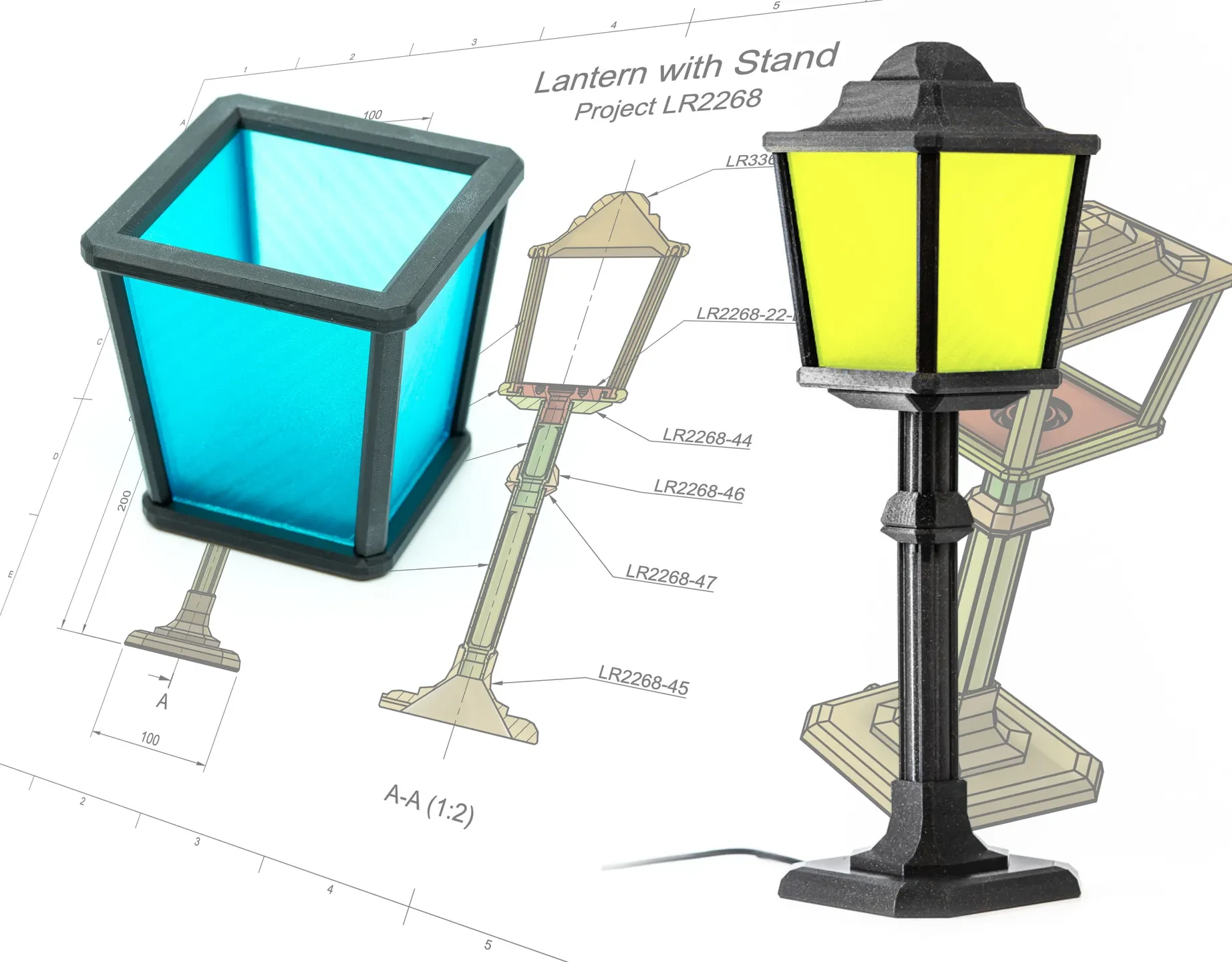

Это низкополигональная конструкция модульного фонаря LR2268. Он создает основу проекта и содержит раму, крышку, опору и фундамент. Используйте их с одним из отпечатков на боковой панели, чтобы создать небольшую свечу или полноценную лампу со столбом и фундаментом.

На этой странице вы найдете все файлы, необходимые для печати, и подробные инструкции по их печати. После печати рамы необходимо распечатать дизайн одной боковой панели, чтобы завершить фонарь.

Предисловие

Идея этой конструкции — создать фонарь со взаимозаменяемыми деталями. Вы можете начать с распечатки небольшой свечи, а затем превратить ее в лампу с крышкой и подставкой. Кроме того, вы можете распечатать новые дизайны боковых панелей и заменить их по своему усмотрению.

Все части LR2268 имеют одинаковую геометрию со��динений и совместимы. Если я опубликую альтернативные варианты модульного фонаря, вы легко сможете смешать их с уже распечатанными.

Требования

Модульный фонарь можно напечатать практически на любом 3D-принтере с использованием PETG или PLA.

Вам понадобится 3D-принтер, например Prusa MINI, Prusa i3 MK3S+ или аналогичный.
Для боковых панелей вам понадобится прозрачна�� нить PETG или PLA.
Для каркаса вам понадобится непрозрачная нить PETG или PLA, которая вам нравится.

На этой странице вы найдете всю информацию, как распечатать дизайн и какие файлы модели вам нужны.

С чего начать?
Выберите дизайн боковой панели

Начните с выбора понравившегося дизайна боковой панели и распечатайте ее. Об��чно боковые части печатать сложнее, чем рамку. Посмотрите в разделе «Дизайн боковых панелей» список боковых панелей, доступных для печати.

Распечатайте минимальную версию кадра

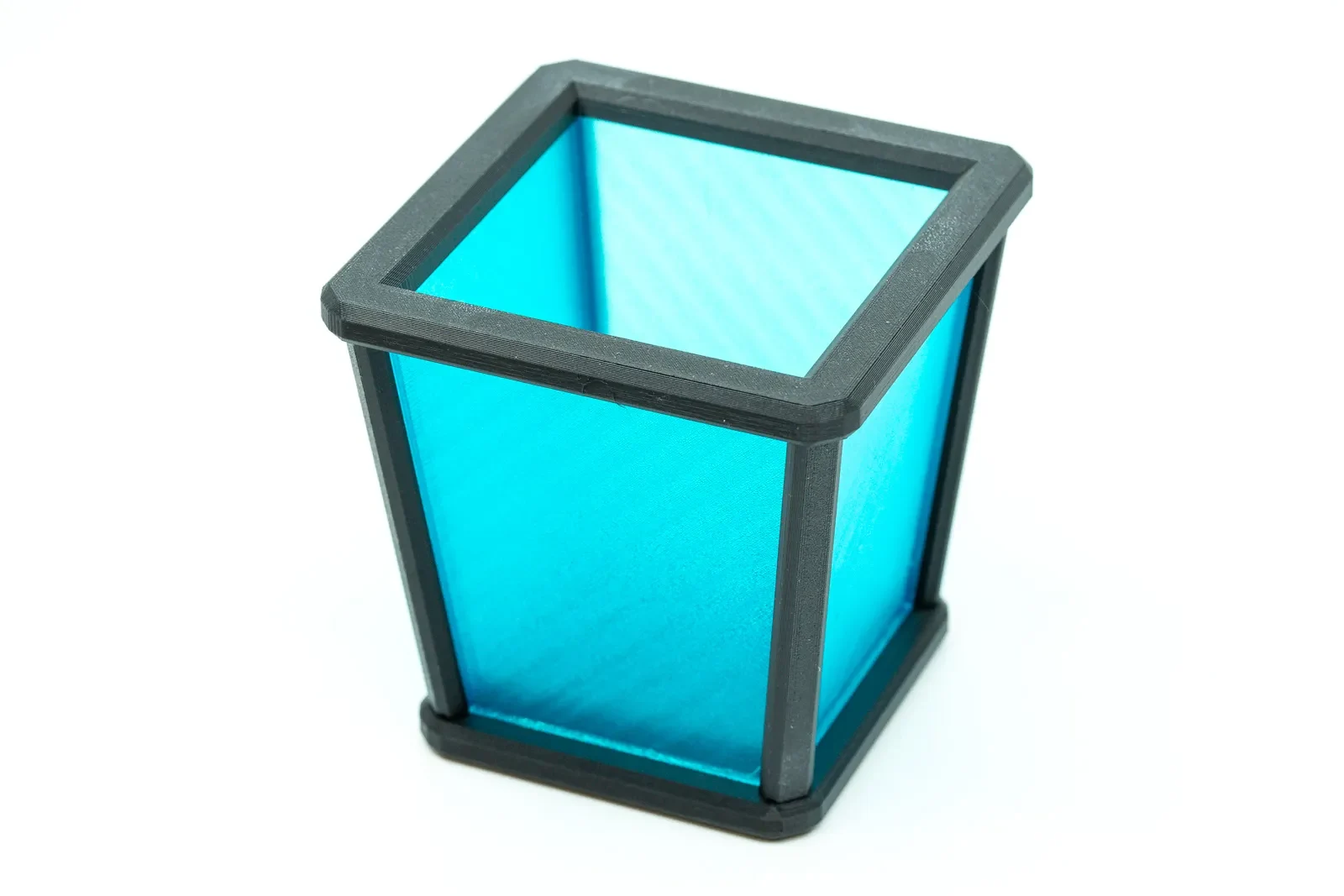

Если у вас есть распечатанные боковые панели, лучше всего продолжить печать минимальной версии фонаря для свечей.

Это простая и быстрая печать, состоящая всего из нескольких необходимых деталей.

Для минимальной печати вам понадобятся следующие файлы модели:

LR2268-1X-… — уже распечатанные вами боковые панели
LR2268-21 — нижняя рама
LR2268-22 — плоское основание
LR2268-23 — верхняя рамка
4×LR2268-31 — боковины для рамы

Существует несколько готовых проектов PrusaSlicer, которые вы можете использовать в качестве хорошей основы для печати, а также узнать, в какой ориентации печатаются отдельные детали. Подробные инструкции и таблицы вы найдете в разделе «Как распечатать рамку».

Соберите фонарь

После того, как вы распечатали все детали, вам предстоит их собрать. Клей не требуется, поскольку отдельные элементы легко защелкиваются на месте.

Подробную инструкцию по сборке вы найдете в разделе «Сборка».

Как распечатать рамку
Стороны

Поскольку дизайн каждой стороны имеет свои варианты и особенности, подробные инструкции по печати можно найти в описании на ее странице. Также вы найдете там пример проекта PrusaSlicer.

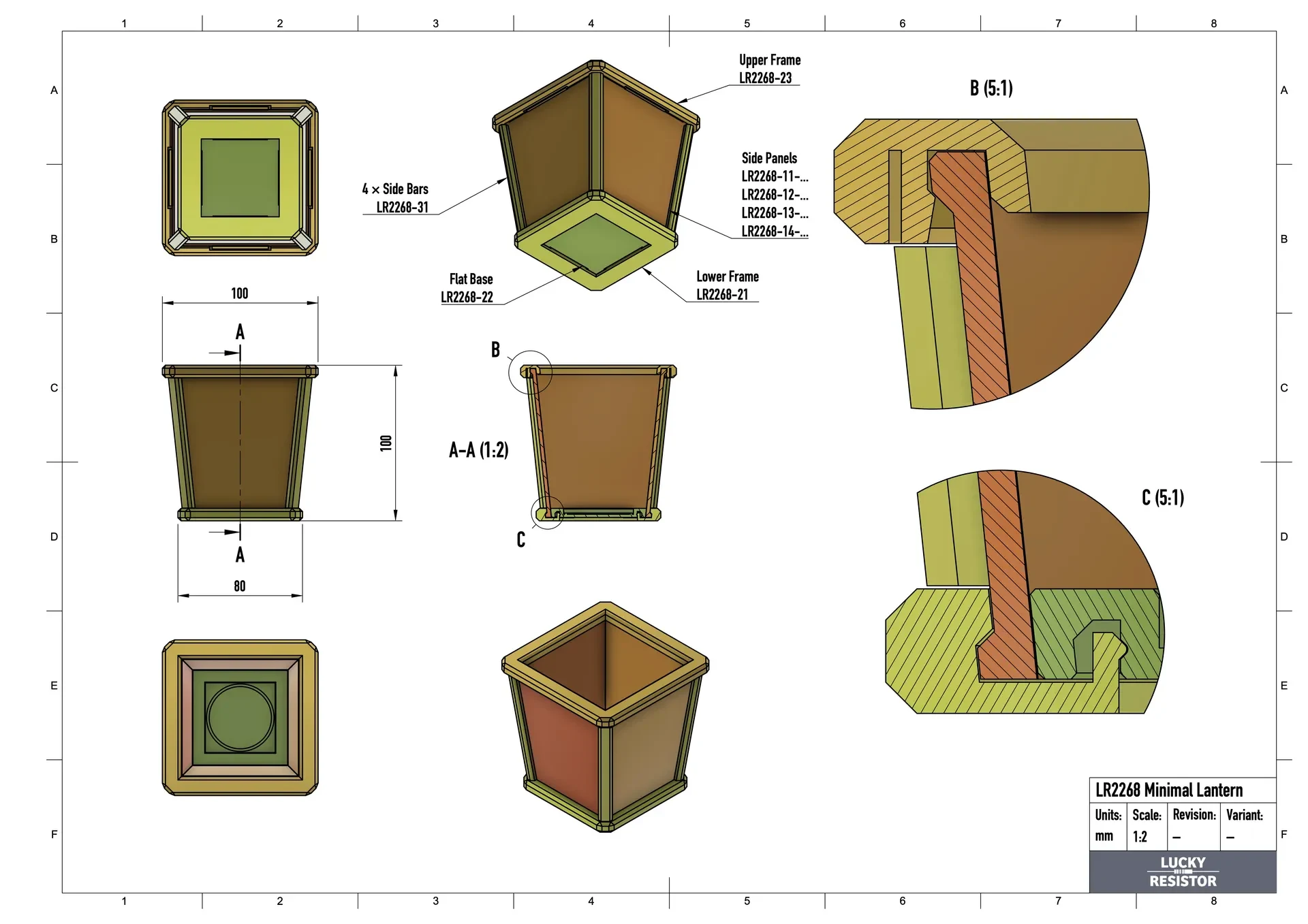

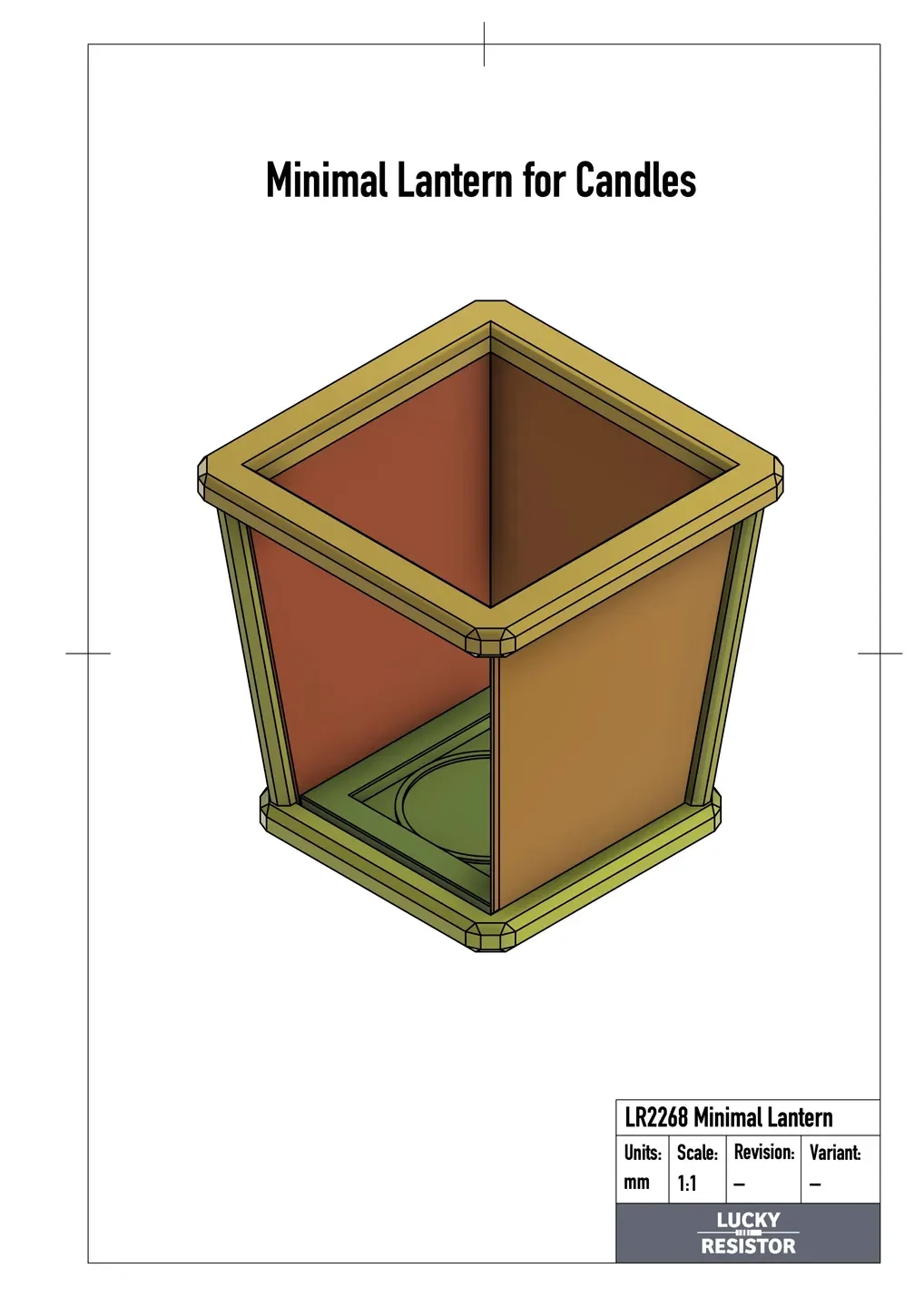

Минимальная рамка для свечи

По сравнению с боковыми сторонами, печать рамки проста. Это одноцветная печать, если только вы не распечатаете отдельные элементы разными цветами. Посмотрите на следующее изображение, чтобы узнать правильную ориентацию моделей:

Имеется подготовленный проект PrusaSlicer LR2268 Minimal Frame Print.3mf со всеми сделанными настройками. Если вы хотите нарезать модели с нуля, взгляните на таблицу ниже:

Размер сопла: рекомен��уется 0,4 мм.
Он должен хорошо печатать с толщиной 0,6 мм.
Высота слоя: оптимизирована для 0,2 мм.
Материалы нитей: рекомендуется PETG.
НОАК работает
Периметры: Три периметра
Профиль слайсера Prusa: «Качество 0,20 мм»

Для этой печати вам потребуются следующие файлы моделей:

LR2268-1X-… — уже распечатанные вами боковые панели
LR2268-21 — нижняя рама

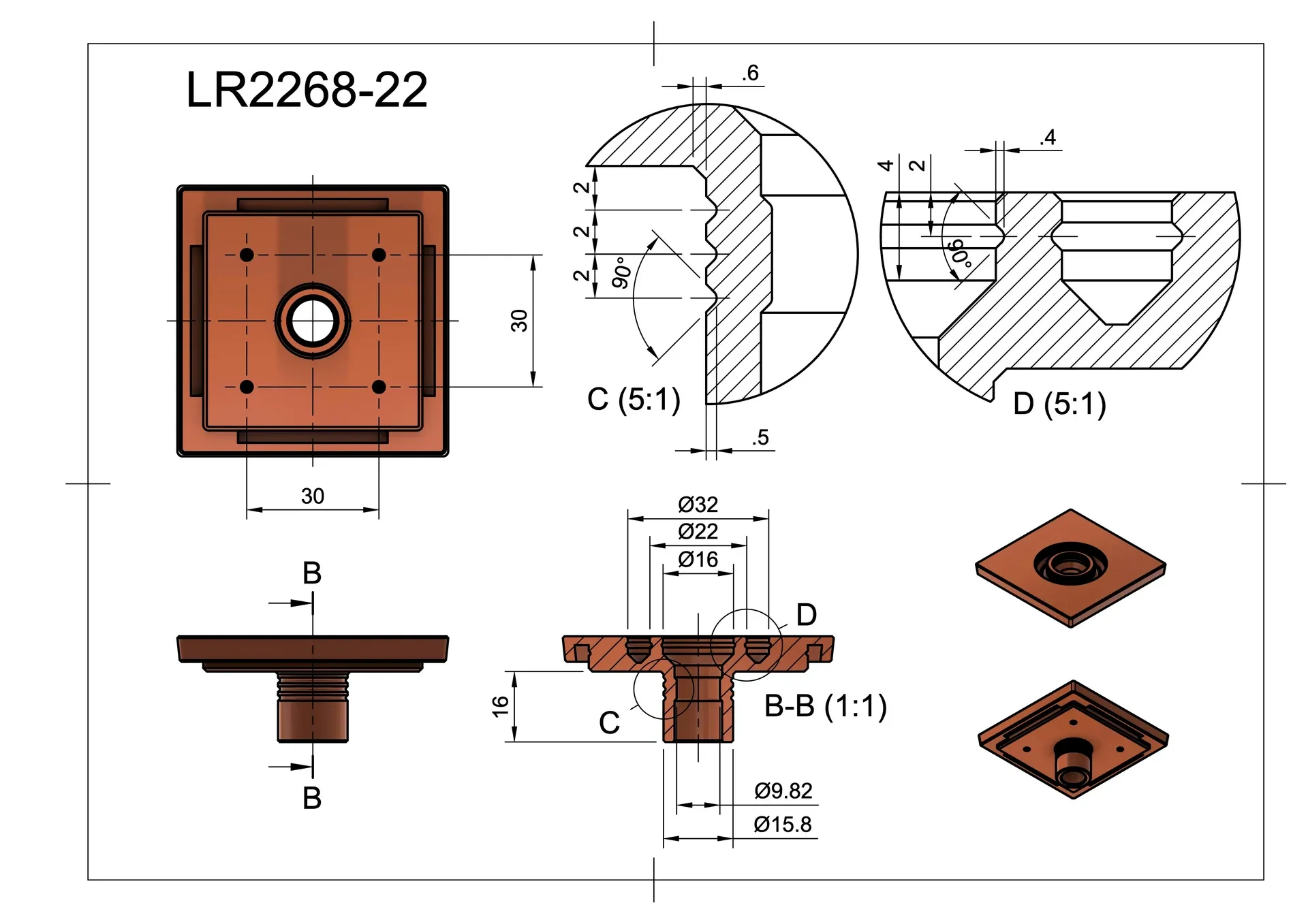

LR2268-22 — плоское основание
LR2268-23 — верхняя рамка
4×LR2268-31 — боковины для рамы

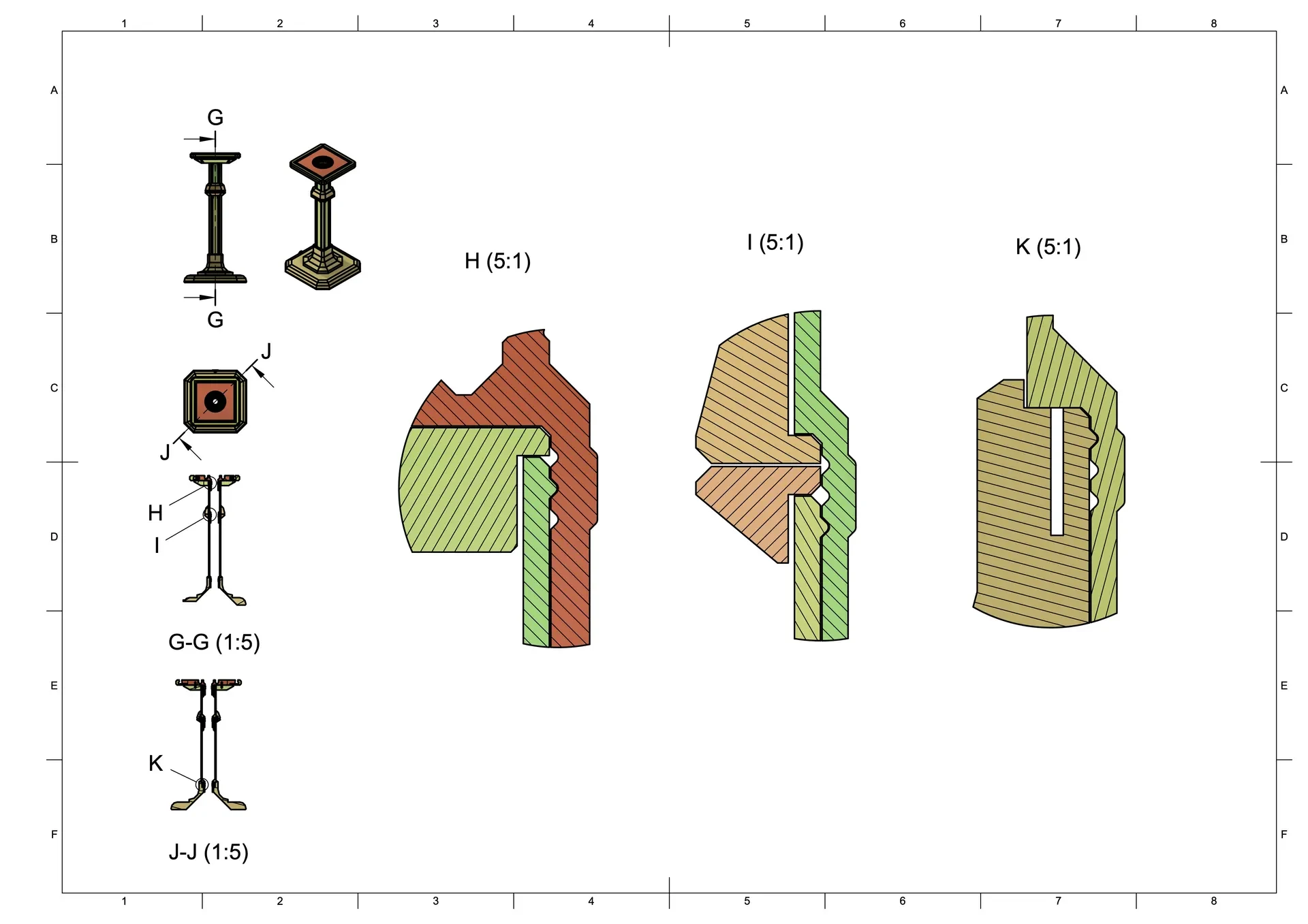

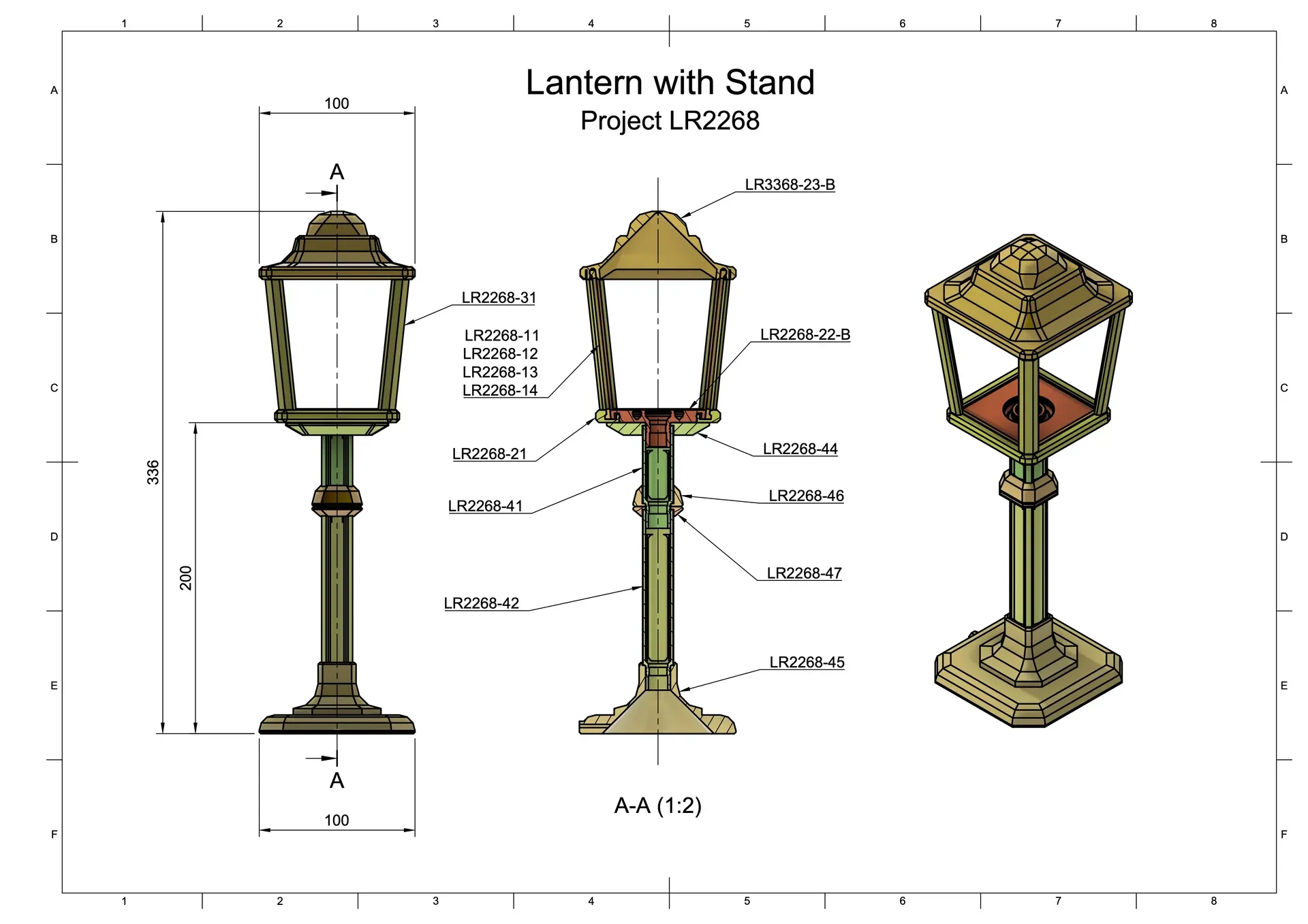

Каркас и подставка

Для рамки, крышки и подставки потребуется два сеанса печати. Это одноцветная печать, если только вы не распечатаете отдельные элементы разными цветами. Посмотрите на следующее изображение, чтобы узнать правильную ориентацию моделей:

Есть два подготовленных проекта PrusaSlicer LR2268 Stand Print 1/2.3mf со всеми сделанными настройками. Если тебе нравится сл
