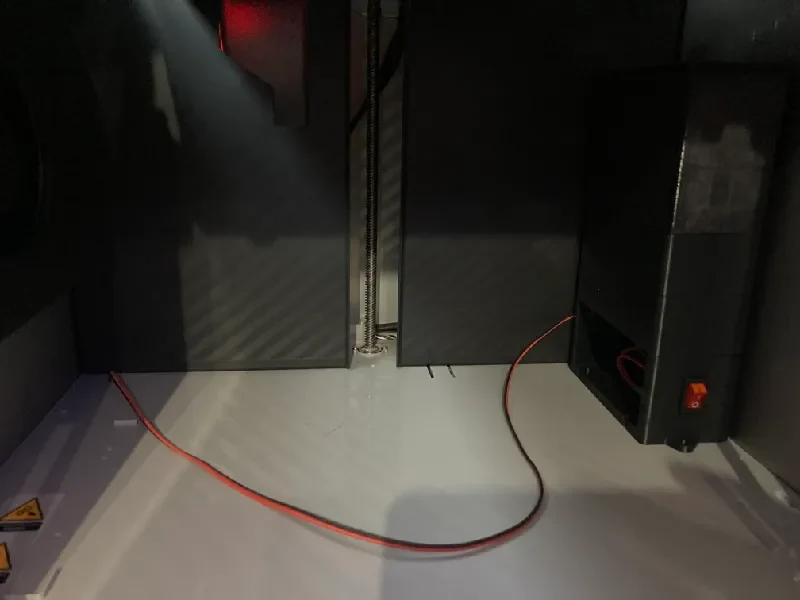

Одной из основных причин, по которой я купил Bambu X1C вместо P1S, был фильтр с активированным углем, который поставляется в комплекте с X1C. Представьте себе мое разочарование, когда я обнаружил, что эта возможность сильно ограничена при печати из ABS или ASA. Конструкция угольного фильтра вытяжного вентилятора (который не всегда включен) просто не помогает уменьшить количество токсичных газов, образующихся при печати этими материалами. Изучая другие варианты, я увидел, что подразделение Nevermore получило много хороших отзывов в прессе, но мне показалось, что оно не очень хорошо подходит для случая с лабораториями Бамбу. Когда я наткнулся на агрегат Bentobox, я был очень впечатлен. Особенно с потоком воздуха сверху вниз, что совершенно правильно, по крайней мере, для того, как печатают принтеры Bambu Labs.

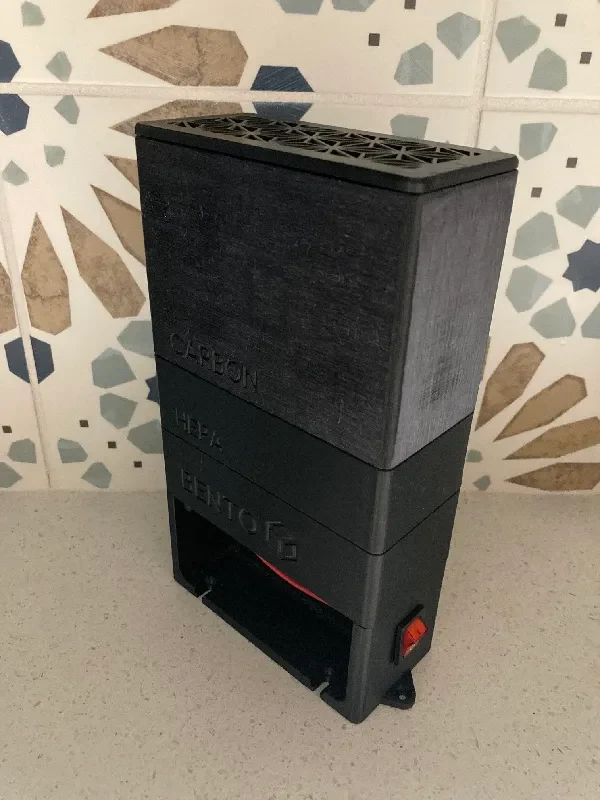

Однако после загрузки и распечатки модели я обнаружил несколько вещей, которые мне не понравились. Во-первых, HEPA-фильтр был установлен не в том месте. Поскольку корпус принтера уже очень чистый, не было необходимости фильтровать воздух перед тем, как он попадет в угольный фильтр. Я думал о том, чтобы удалить его вообще, но поскольку носитель с активированным углем всегда довольно пыльный, независимо от того, какой из них вы получаете, возникла необходимость фильтровать воздух после угольного фильтра, чтобы вся эта пыль не попадала в корпус принтера. Поэтому я сохранил фильтр HEPA, но мне пришлось изменить интерфейсы картриджей, чтобы они соответствовали новому порядку воздушного потока. Изменяя это, я уменьшил высоту этого картриджа, чтобы уменьшить количество мертвого воздушного пространства, которое на самом деле не было необходимо, что теоретически снижает сопротивление и должно улучшить воздушный поток.

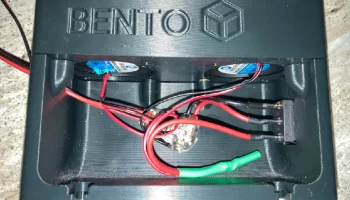

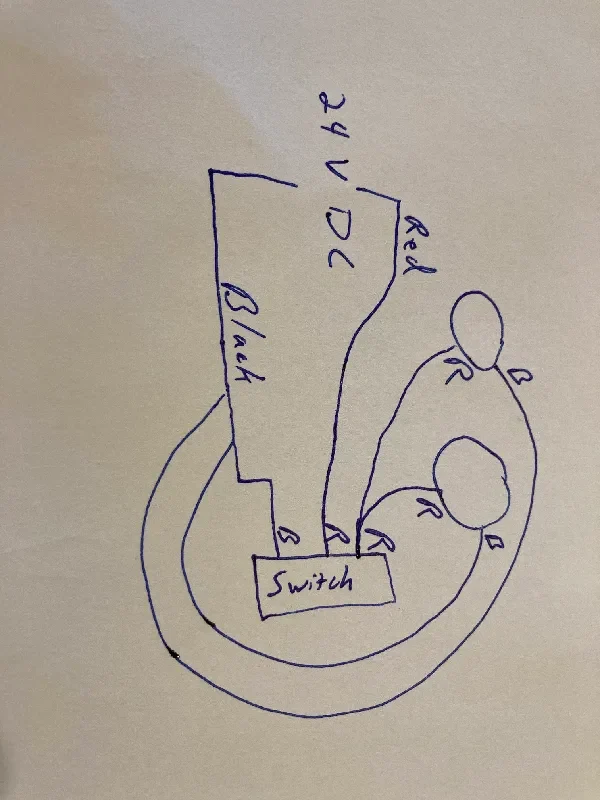

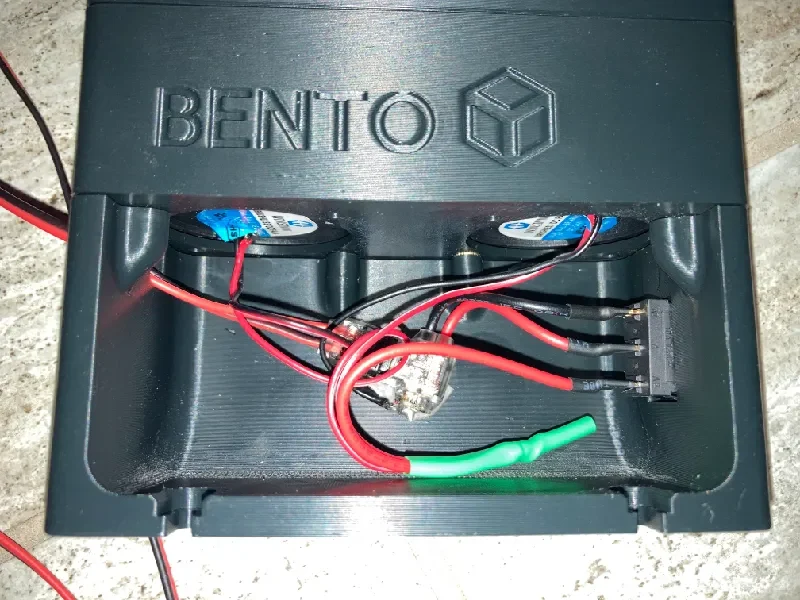

Последнее, что я изменил, — это добавил порт переключателя к воздуховоду. Я использовал этот переключатель: https://www.amazon.com/gp/product/B0BK3Y9JJX. Однако отверстие такого размера должно подойти для многих подобных прямоугольных переключателей. Я видел, как кто-то еще опубликовал вариант круглого переключения, так что у вас есть выбор.

Полный список запчастей:

3d детали, размещенные в этой модели — воздуховод вентилятора, контейнер для бенто, контейнер для гепа, контейнер для углерода, контейнер для магния, заполняющие пластины для cmag и крышка.

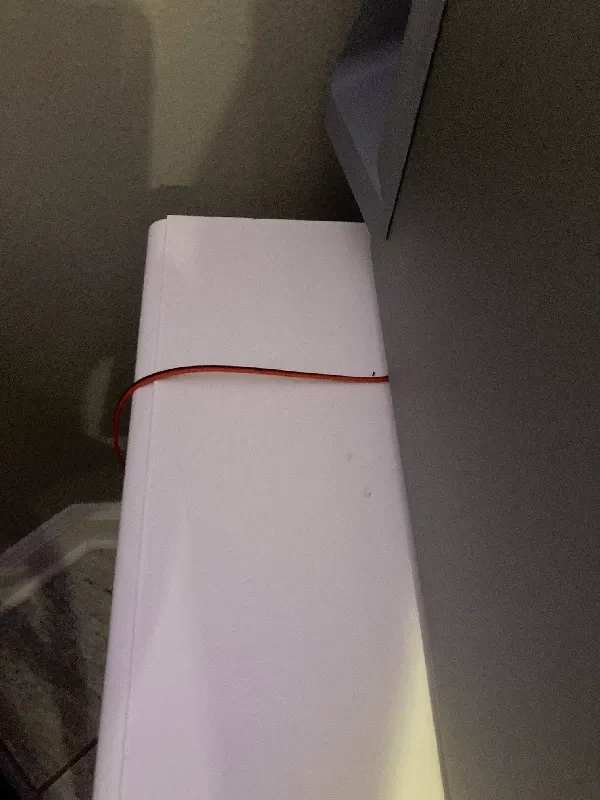

Направляющая для кабеля питания — https://www.printables.com/model/469451-power-cable-guide-for-bentobox

Внешние части -

Магниты 4x2 — https://www.amazon.com/gp/product/B09SKWWMVM

Переключатель — https://www.amazon.com/gp/product/B0BK3Y9JJX

Электрические разъемы — https://www.amazon.com/gp/product/B07114RK67

Углерод — https://www.amazon.com/gp/product/B0C795JTSM

Вентиляторы 24 В — https://www.amazon.com/gp/product/B07L3CT33J

HEPA-фильтры — https://www.amazon.com/gp/product/B0782T7L6P

Входная проводка — https://www.amazon.com/gp/product/B07K9R9LBV

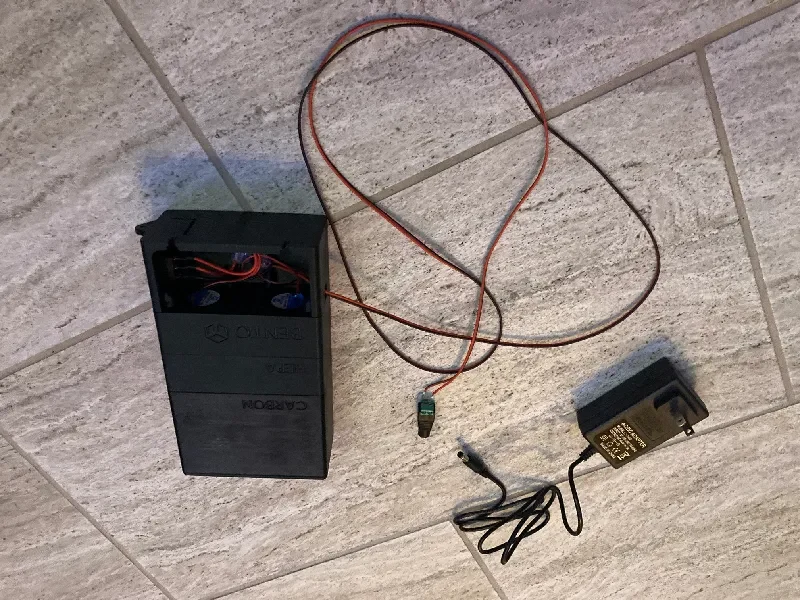

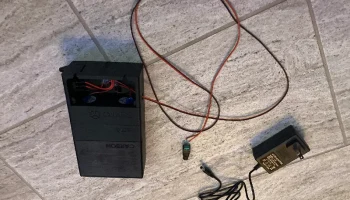

Настенная розетка переменного/постоянного тока — https://www.amazon.com/gp/product/B099RPD3BB

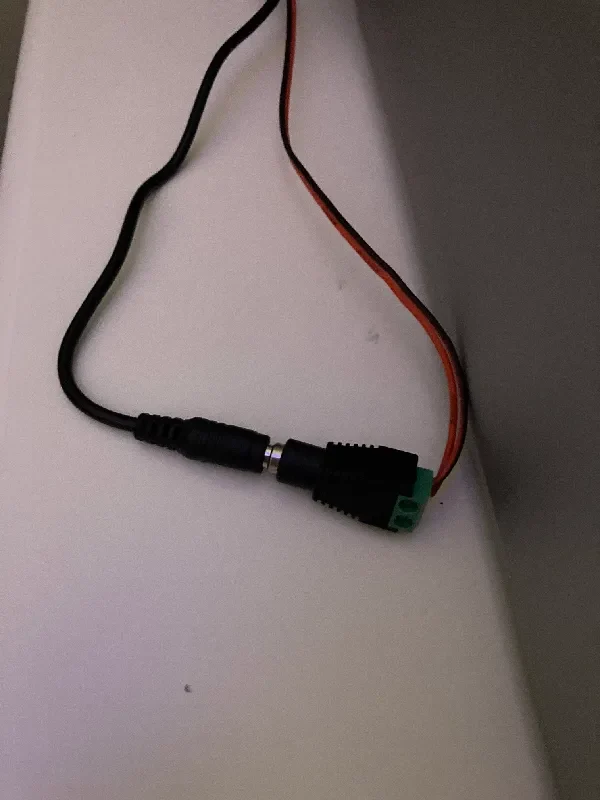

Разъем постоянного тока для входной проводки — https://www.amazon.com/gp/product/B07QM9W3G7

Нагревательные вставки M3x3 мм (4 шт.) для установки вентилятора — вставляются в нижнюю часть.
