Альтернативная конструкция цанги и удлиненный резьбовой п...
Меня вдохновило создание этих моделей на основе невращающегося винтового фокусера Ballanux и совместимой контргайки Max.
При выборе конструкции я руководствовался несколькими соображениями, первое из которых касается допусков. Я не уверен, что мой принтер откалиброван очень точно (увеличение давления, формирование ввода, компенсация усадки материала), или, может быть, он даже недостаточно выдавливается после всех этих шагов, но даже с моделями с самыми жесткими допусками, доступными в посте Ballanux, у меня все еще был значительный люфт как в резьбе, так и в стопорном кольце (том, которое приклее��о), что вызывало раскачивание моей установки.
Моя первая модификация касалась стопорного кольца, для которого я использовал смещенную поверхность, чтобы удалить допусковые зазоры. Благодаря этому кольцо фокусера намного лучше подошло к моей основе, к счастью, мне удалось отделить суперклей от первоначальной попытки повторно использовать детали :)
Чтобы учесть допуски резьбы, я создал новую трубку с резьбой, используя письменную спецификацию резьбы M56x5,5 (это имеет значение! лол). Я также увеличил допуски на прорези направляющих, так как мне все равно пришлось их моделировать (не забудьте распечатать короткий участок из 3-4 ниток для проверки посадки, он очень плотный). Я также сделал трубку на 9 мм длиннее, чтобы восстановить длину фокуса, которая в противном случае была бы потеряна из-за стопорной гайки Макса. Не стесняйтесь запрашивать измененные версии, и я постараюсь учесть будущие обновления.
(Фиолетовый — оригинальные детали, розовый — новые)

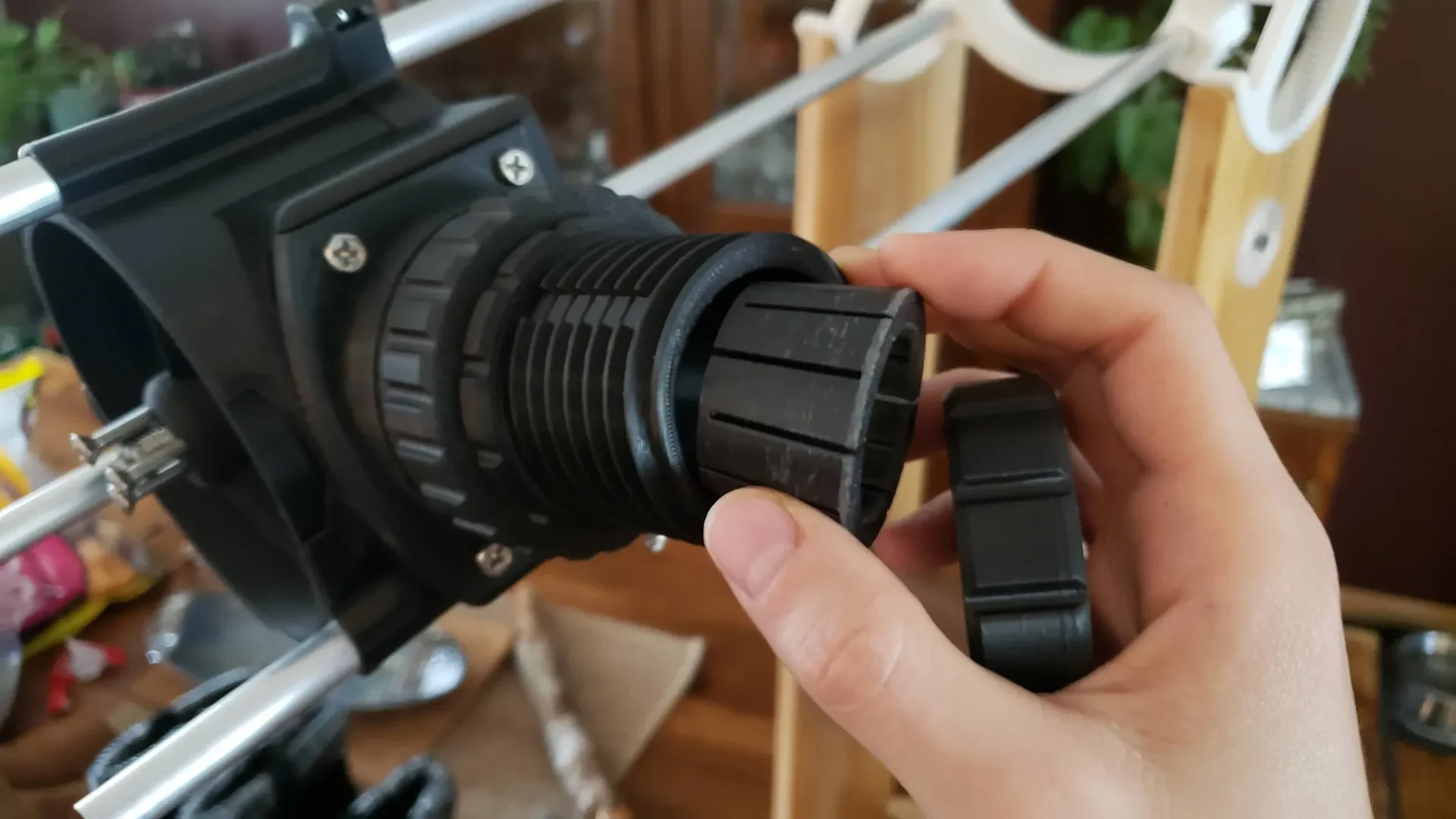

Мое самое большое изменение в этом проекте — это измененная конструкция цанги, в которой используется более постепенный конус, который равномерно сжимает со всех сторон по всей длине цанги. Я заметил, что полированное кольцо в моем распечатанном коллиматорном окуляре изношено из-за вращения его в цанге. Это заставило меня осознать, что в оригинальной конструкции концентрировалось давление в кольце, что также могло вызывать некоторое колебание. Я черпал вдохновение из прецизионных металлических цанг, чтобы смоделировать конструкцию с аналогичным зигзагообразным вырезом, чтобы цанга затягивалась по всей длине. Поскольку конус очень постепенный, я предусмотрел несколько разных высот для цанг с шагом 1,5 мм, чтобы учесть любые отклонения допусков по XY.
Я также добавил фаски для борьбы с «слоновьей ногой» во время печати, но обязательно проверяйте детали на наличие артефактов, которые могут помешать выравниванию. Один совет: напечатайте эту цанговую втулку с другой высотой слоя, чем трубка с резьбой, чтобы слои не сцеплялись друг с другом и лучше скользили друг по другу (при необходимости может помочь сглаживание растворителем или легкая и РОВНАЯ шлифовка).
Пожалуйста, дайте мне знать ваши мысли в комментария��, я буду рад услышать, поможет ли это другим!
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Редактирование 21.11.2022: Добавлена папка с дополнительными деталями допусков. Синие поверхности подверглись регулировке, только прорези и внешний диаметр.
--------------------------------------------------------------------------------------------------

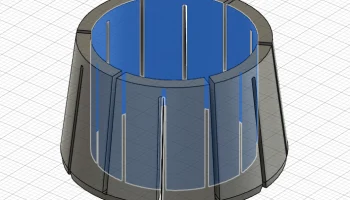

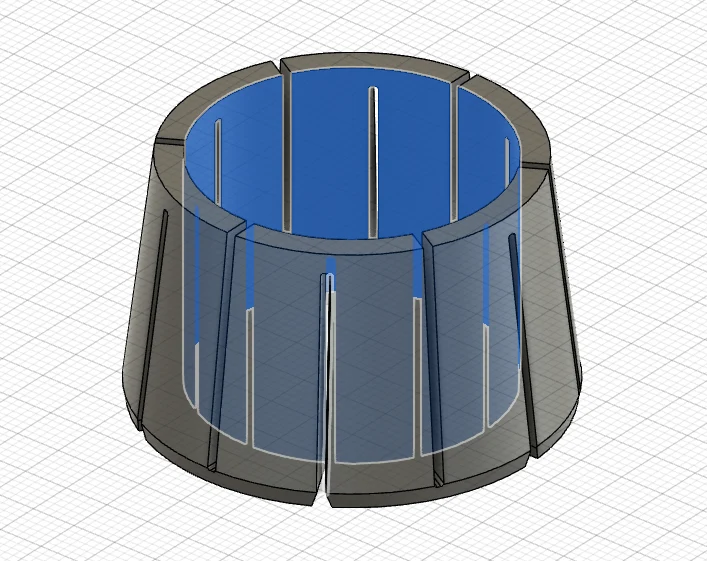

Редактирование от 16 января 2023 г.: были добавлены дополнительные детали с допусками для внутреннего диаметра цанги, чтобы цанга захватывала окуляр во время вставки до затягивания кольца. Опять же, синие поверхности показывают, где был добавлен допуск.
