Компактный органайзер для винтов и мелких деталей (гибкий...
На днях я увидел «Органайзер с открытым исходным кодом» от Printables. Я распечатал его и подумал о том, как мне его использовать. После просмотра моей организации крепежа я захотел создать что-то гибкое для хранения мелких вещей, например. винты, гайки, шайбы и т. д.

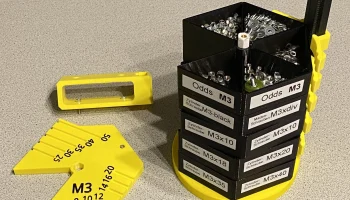

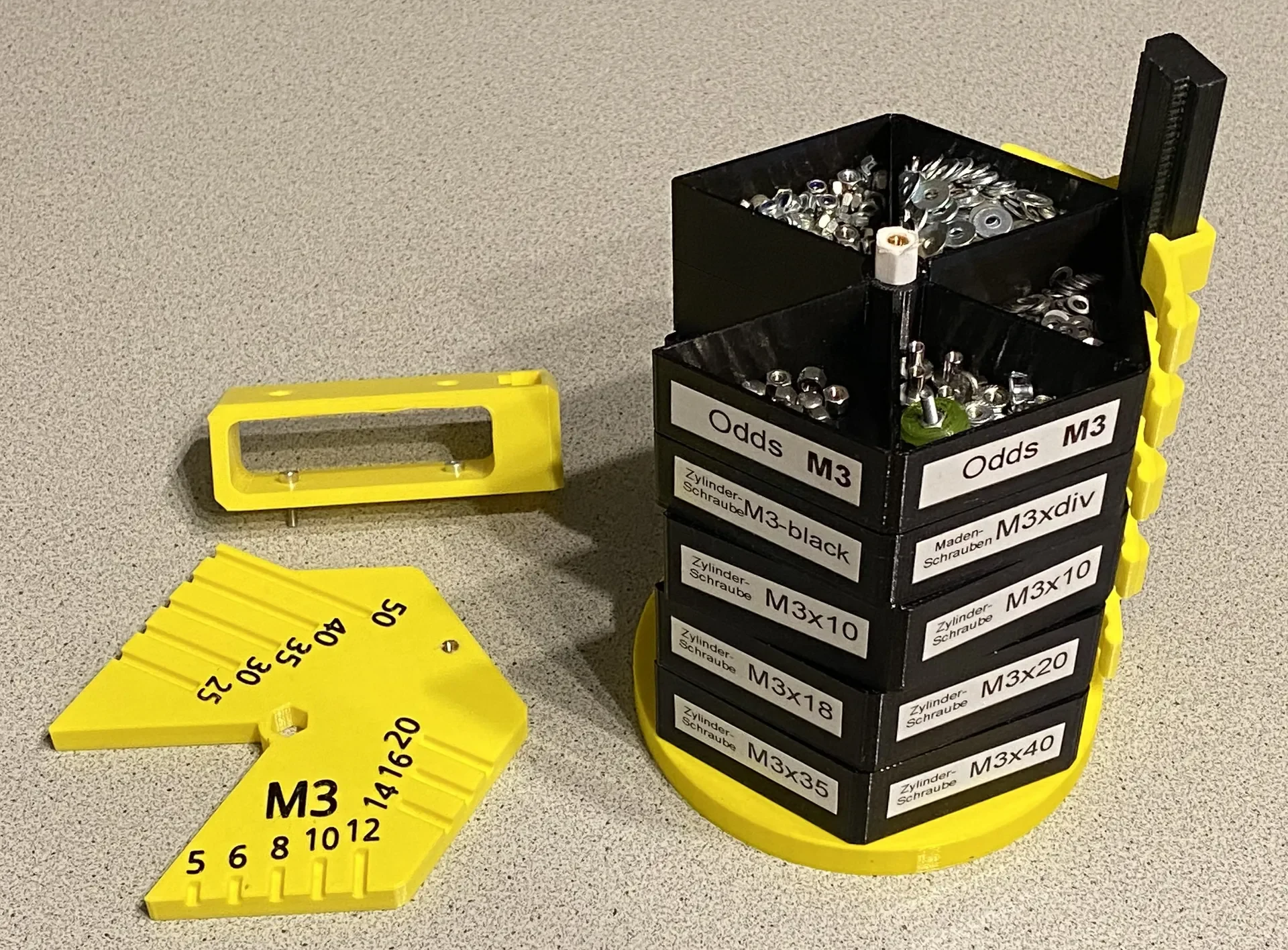

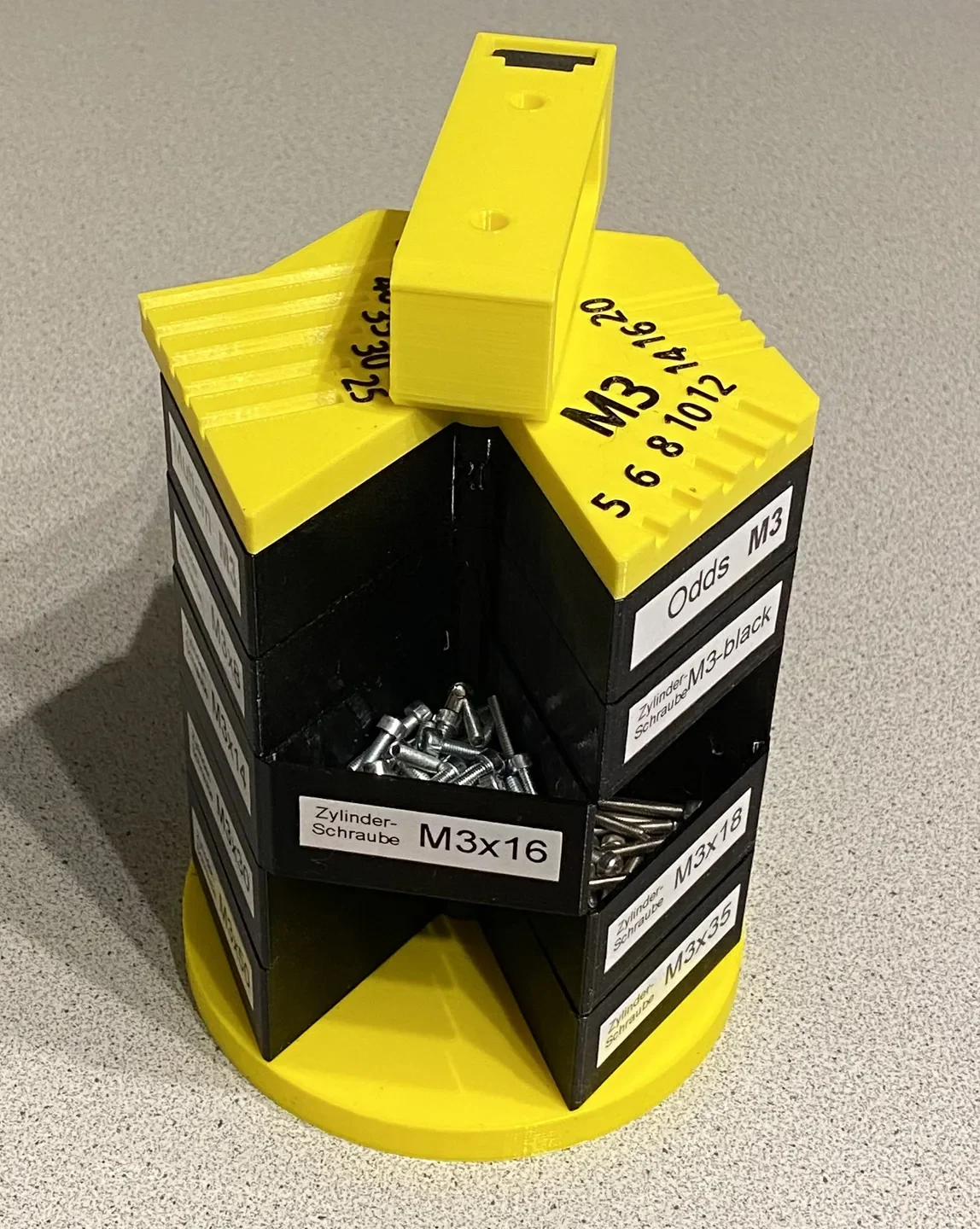

Я начал с подноса, который вращается вокруг средней оси. Лотки разделены на 5 отделений (60°). Шестиугольник! Одна шестая вырезана. Таким образом, вы можете повернуть соответствующую карусель в положение захвата и получить доступ к содержимому отсека. Достав то, что вам нужно, переверните карусели в «нейтральное положение». Ничего (кроме прокладок 0,1-0,3 мм) не может выпасть, если перевернуть органайзер. ЛОЛ.
Лотки имеют (как я уже говорил) пять отделений. Если вам нужно больше места, вы можете просто вырезать разделительную стену (стены). Перегородки имеют номинальные точки разрыва. например для винтов большего размера >50-60 мм. Лотки доступны высотой 15/20/25 мм (из чистого содержимого вычесть 2 мм для нижней пластины, = 13/18/23 мм).
Не на что жаловаться, если вы просто увеличите z в слайсере для более высокого содержания (имейте в виду, что нижняя пластина увеличивается по мере масштабирования z).
Распечатайте нужные лотки и сложите их в трубку диаметром 10 мм или соответствующую трубку. Затем посмотрите, что у вас есть, что вам нужно, что вы хотите адаптировать.
Когда ваш индивидуальный дизайн будет готов, приступайте к печати и сборке:
Ваши отсеки Лоток 15 / Лоток 20 / Лоток 25 /… Высота слоя 0,2 или что вы предпочитаете. После печати обрежьте среднее отверстие разверткой Ø10 мм. ПЛА или ПЭТГ.
Опорная пластина (подходит для всех вариантов). На опорной плите установлены две тепловые вставки М3. ПЛА или ПЭТГ.

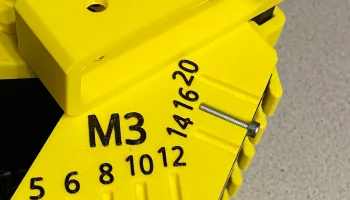

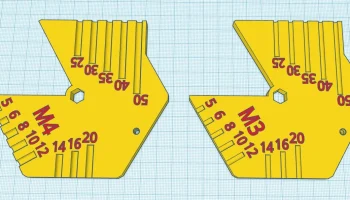

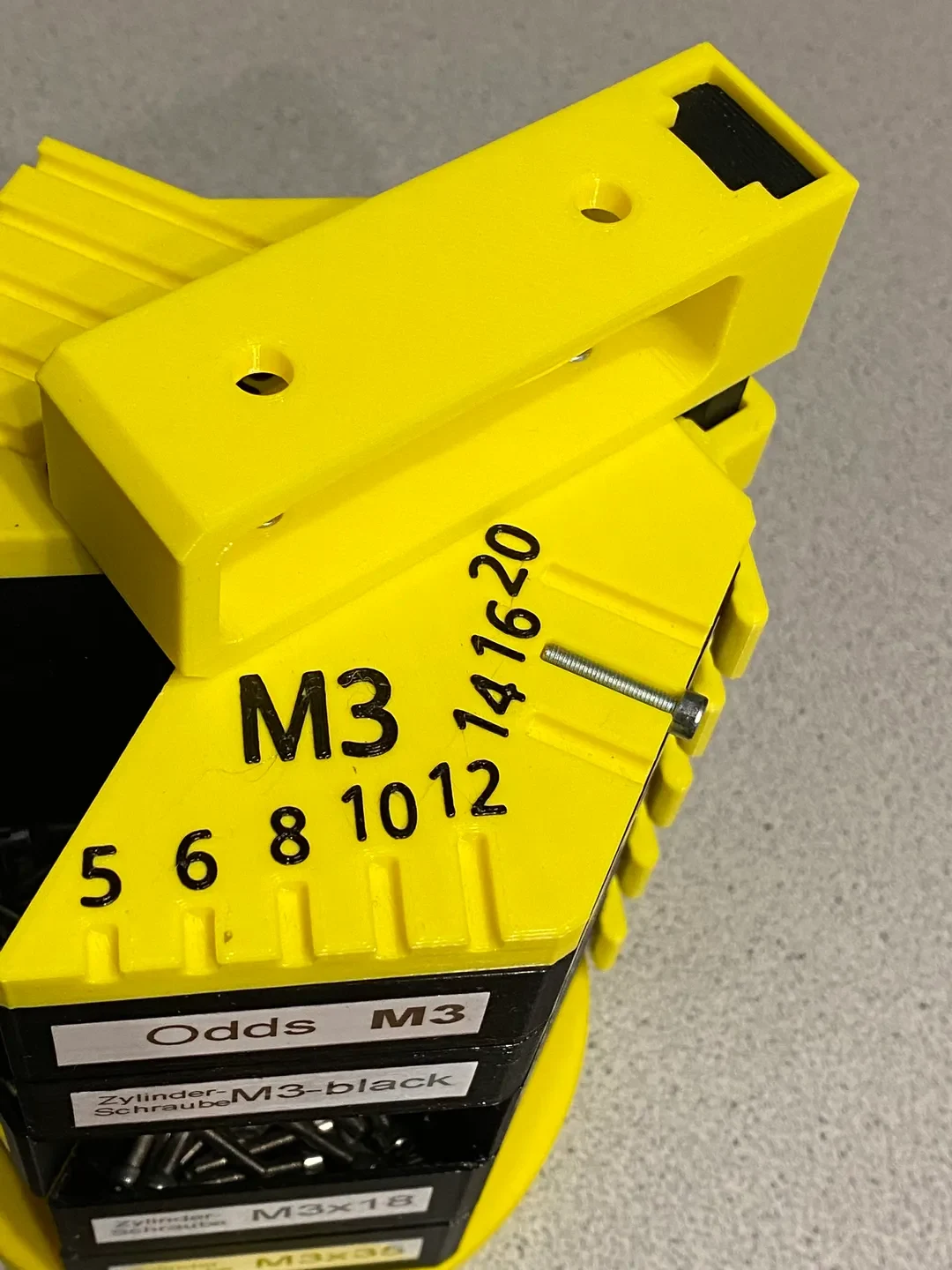

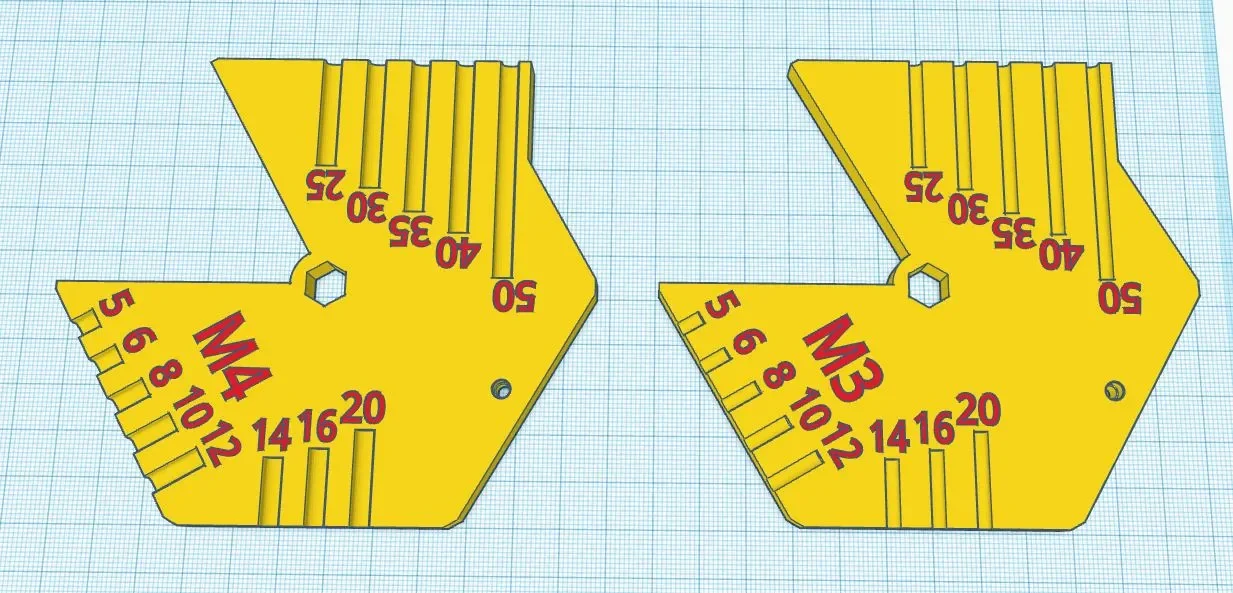

Верхняя пластина или верхняя пластина с шестигранной головкой (с ней удобнее обращаться при повороте верхнего отсека) или, альтернативно, верхняя пластина M3Gauge. Последняя пластина имеет калибр M3, который печатается путем смены нити (например, с желтой на черную) для последних двух слоев. @Высота слоя 0,2 мм. Верхняя пластина имеет термовставку М3. ПЛА или ПЭТГ.

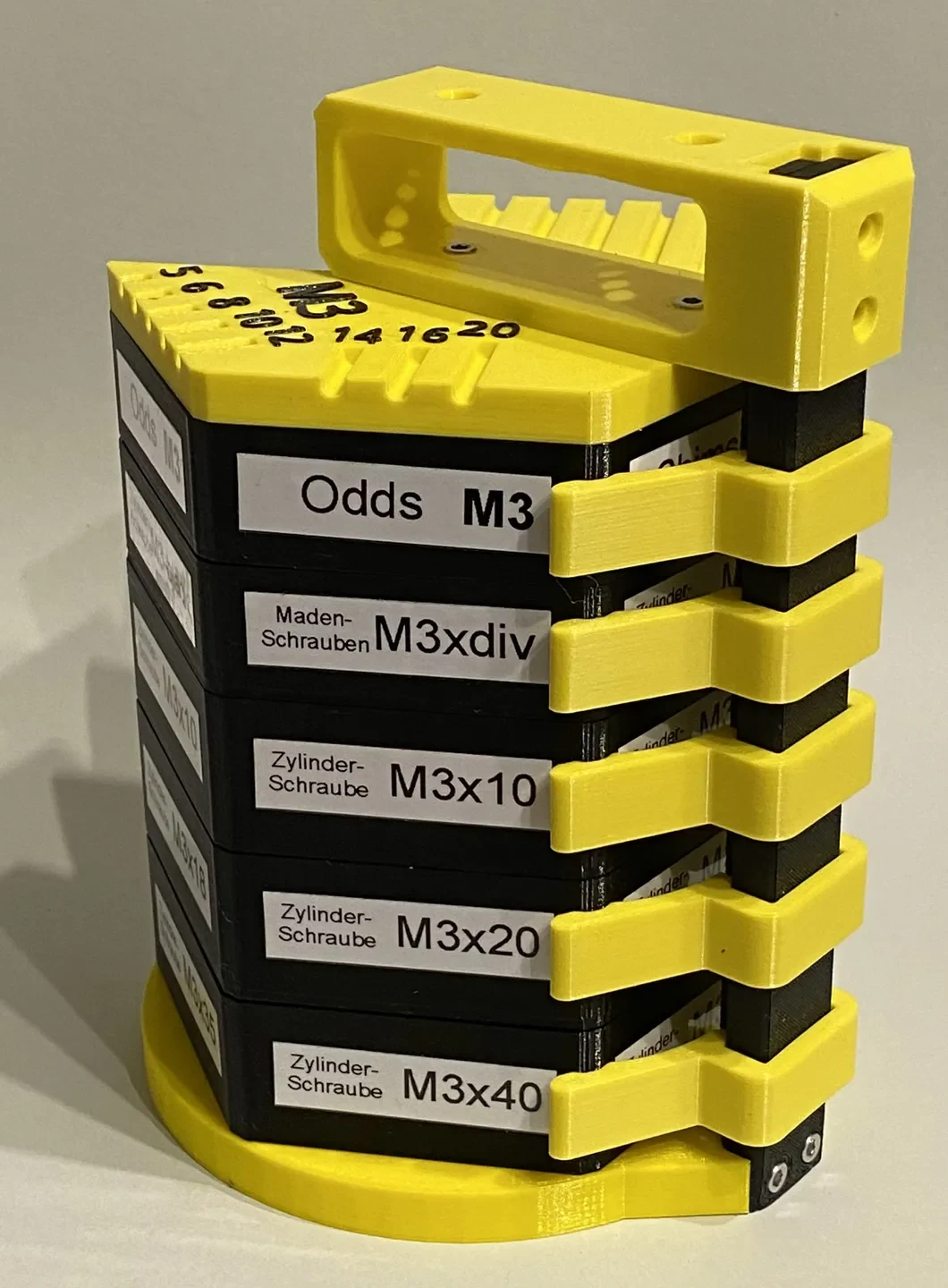

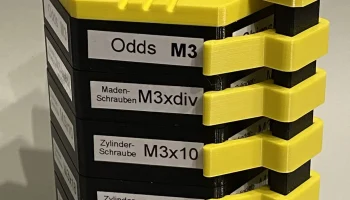

Требуются хомуты, количество в шт. Ваше количество отсеков. PETG для гибкости. Зажимы скользя�� по задней штанге и имеют выемки, которые удерживают зажимы в правильном положении. Зажимы помогают удерживать все остальные отсеки в фиксированном положении, пока вы поворачиваете другой отсек. иначе вам было бы не очень весело.
Ручка. Проверьте прочность и, возможно, напечатайте одну сторону на печатной платформе. PETG для большей прочности. Убедитесь, что он легко скользит по заднему стержню. Как только это будет напечатано, в зависимости от ориентации слоя вполне вероятно, что приемное отверстие для заднего стержня быстро сломается. Файл может вам помочь.

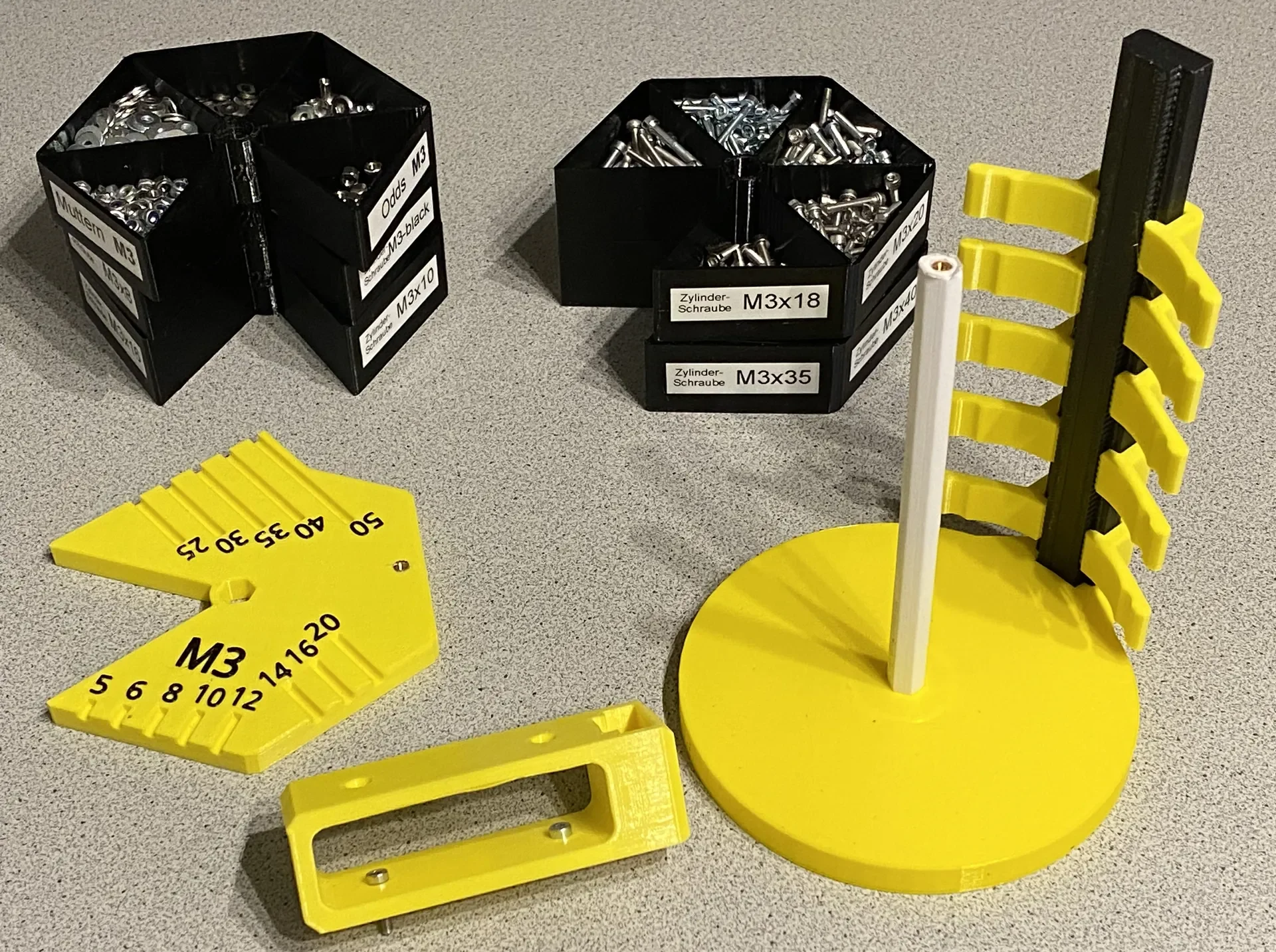

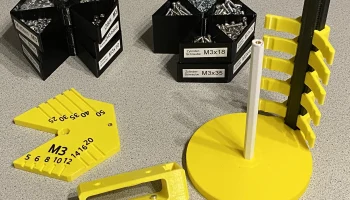

Предварительно соберите основание, все отсеки, верхнюю панель и измерьте общую высоту. Добавьте к полученной сумме 29 мм (ручка). Это длина задней тяги. Не масштабируйте заднюю тягу просто так, как вам нужно, так как шаг насечек изменится, и эффект насечки может ухудшиться.
В Prusa Slicer я заложил заднюю тягу (родную 170мм) и добавил «негативный объем» в виде коробки. Теперь вам понадобятся математические навыки, чтобы вычислить и разместить отрицательный объем на верхней стороне заднего стержня. Расположите его так, чтобы он едва закрывал конец стержня. Когда вы нарезаете это, от��ицательный объем отсекается от заднего стержня, и стержень должен быть правильной длины. Распечатайте, может быть, PLA немного прочнее PETG, или что вы думаете.
Задний стержень привинчен двумя винтами с шестигранной головкой М3 к задней стороне опорной пластины. Не перетягивайте!
Наконец, вам нужно распечатать среднюю ось: ось входит в опорную пластину на 6 мм. Поскольку опорная пластина имеет толщину 10 мм, ось находится на 10-6 = 4 мм выше земли.
Для определения оси возьмите всю упаковку от опорной плиты через отсеки до верхней части. Это дает вам XXX мм. Теперь вычтите 4 мм из этого XXX, и результат будет YYY.
Пример: вы измеряете длину всего пакета 132 мм. Ваша ось 132-4=128мм!
Проверьте в ��бласти файлов, какая ось является ближайшей к рассчитанной вами оси. Возьмите эту ось (150/120/100/80 мм) и измените ее масштаб в слайсере.
Примечание. Не масштабируйте пропорционально, так как пострадает посадочный размер оси! Просто масштабируйте длину!!!
