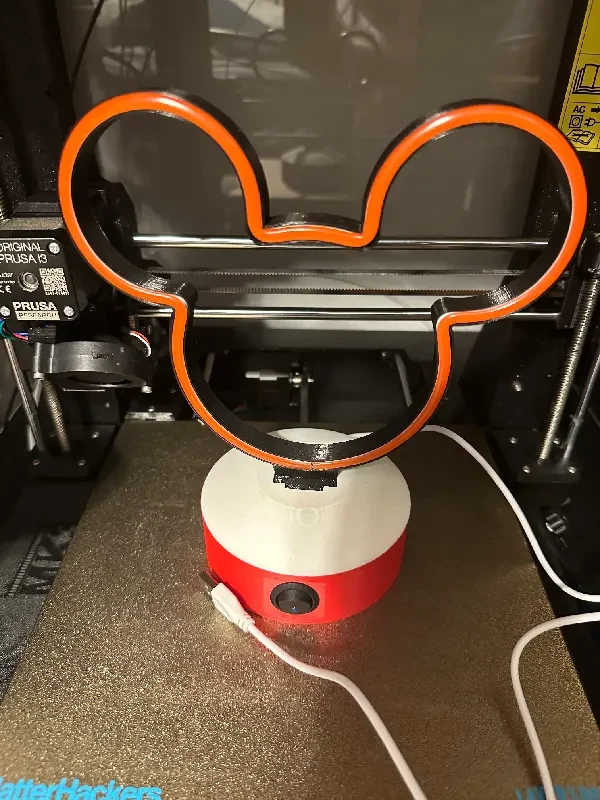

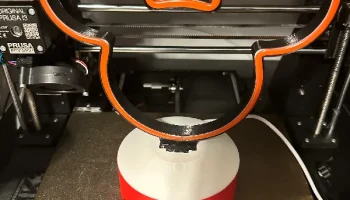

Альтернативный базовый дизайн настольной неоновой вывески...
Это ремикс основы настольной неоновой вывески от DIY Machines, который упрощает электронные компоненты и позволяет использовать простой круглый тумблер и неоновую светодиодную ленту с питанием от USB. Этот ремикс будет работать с любыми топами, разработанными DIY Machines.
Части

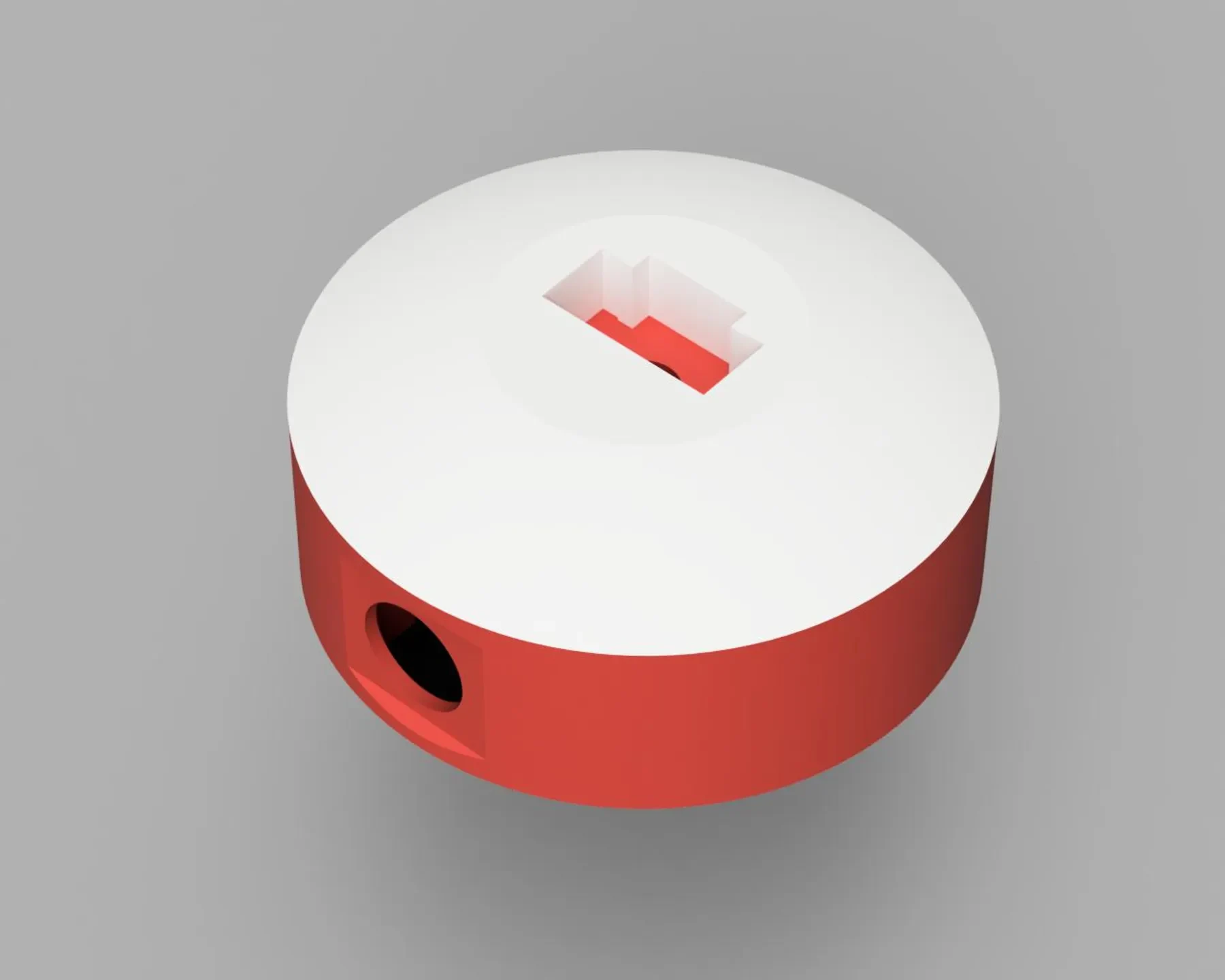

Вам понадобится по одной части каждой детали: купол, основание и нижняя крышка.
Тумблер
Световая лента с питанием от USB
Соединители проводов или принадлежности для пайки
Маленький галстук-молния
Клей
2 винта M3
Сборка
Разрежьте заводской провод питания пополам примерно в 6 дюймах от светодиодной ленты. Снимите примерно 1 ½ дюйма внешней оболочки, затем зачистите примерно ½ дюйма с каждого провода на обоих концах силового про��ода.
Следуйте инструкциям компании DIY Machines по сборке и подключению световых полос и верхней части по вашему выбору.
Соедините верхнюю часть, купол и основание, используя инструкции DIY Machines.

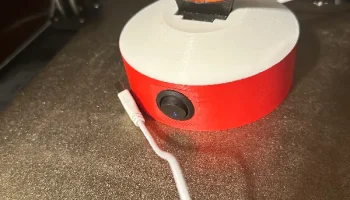

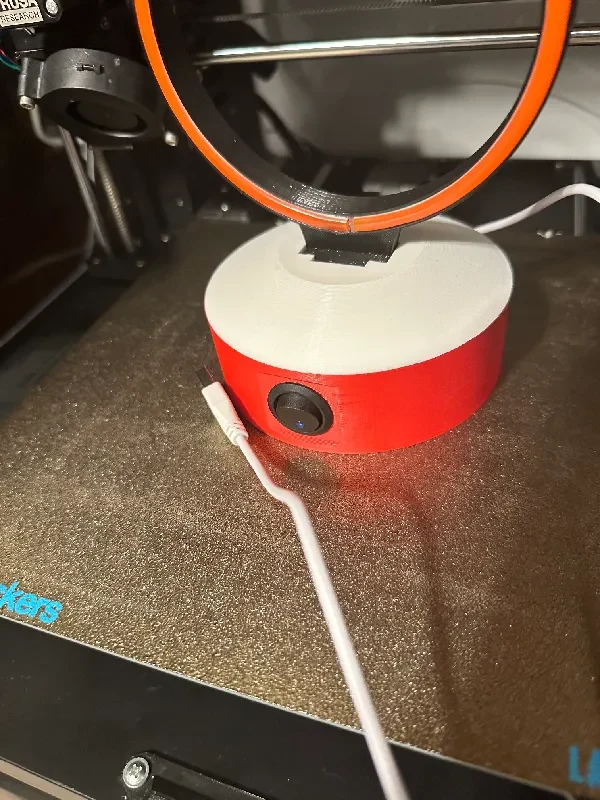

Вставьте переключатель в отверстие в передней части основания.

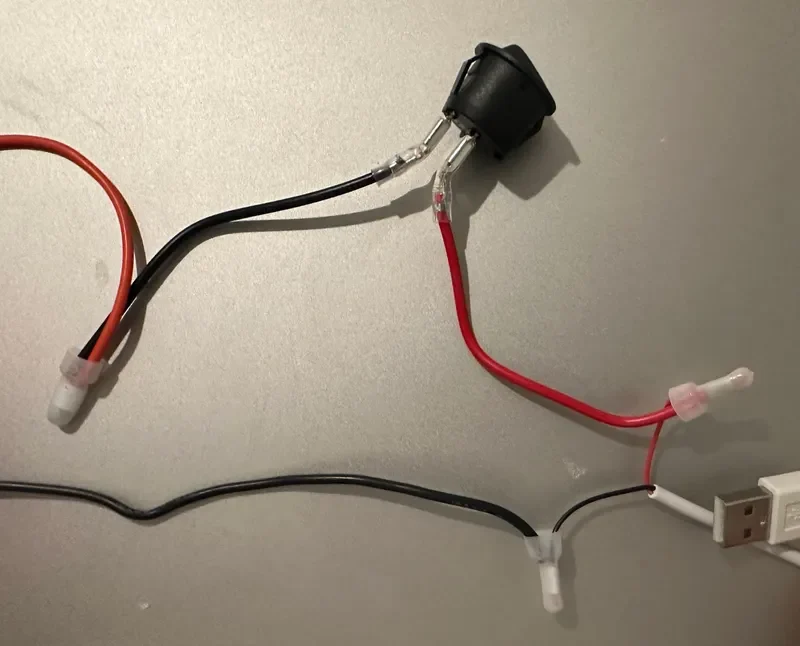

Соедините все отрицательные провода вместе с помощью обжимного разъема или его эквивалента, а затем подключите все положительные провода от светодиодной ленты к одной стороне выключателя. Затем подключите входящий (со стороны USB) положительный провод к другой стороне переключателя.
Если у вас в лампе только одна светодиодная лента, вы можете повторно соединить отрицательные провода с помощью обжимного разъема или его эквивалента, а затем подключить положительный и входящий положительный провод светодиода к отдельным клеммам выключателя.

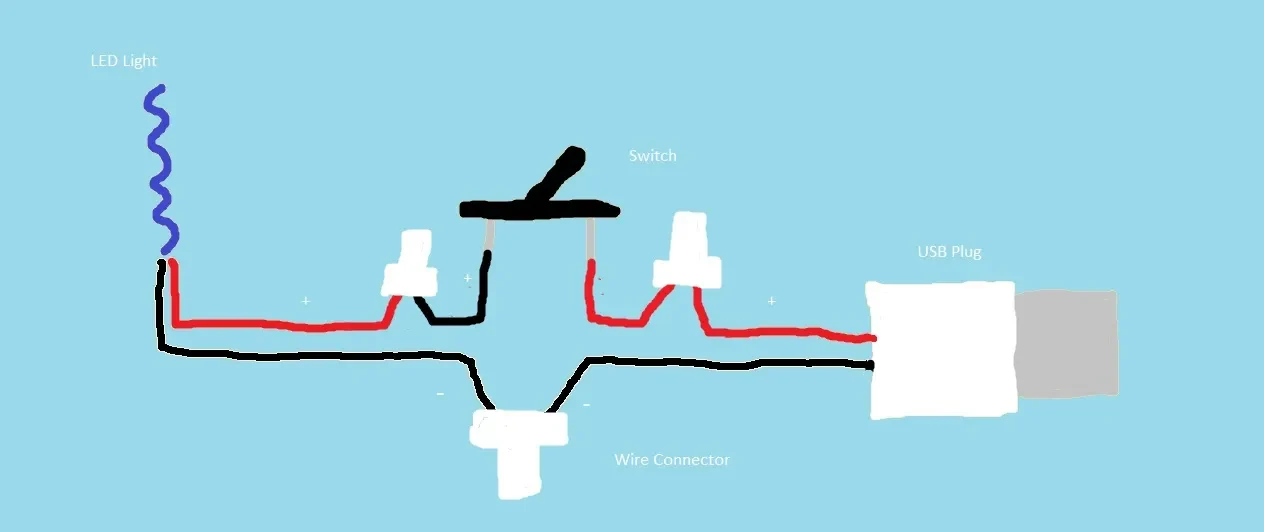

Посмотрите предоставленную схему подключения (и надуйтесь на мои потрясающие навыки MS Paint)
Оберните стяжку вокруг основного входящего провода питания. Отрежьте свободный конец стяжки. Альтернативно, вы можете завязать на проволоке простой узел сверху.
Подключите шнур питания USB и проверьте, все ли работает правильно. Если нет, проверьте соединения и повторите попытку.

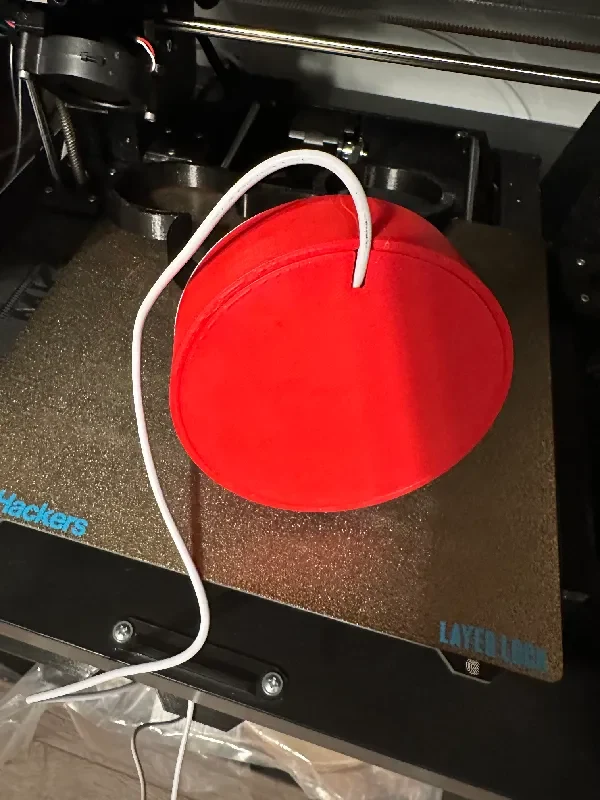

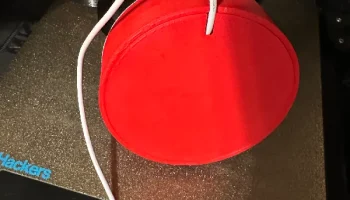

Упорядочите проводку внутри базы и пропустите входящий провод питания через разъем на задней стороне базы. Убедитесь, что стяжка находится внутри основания (это поможет предотвратить выдергивание проволоки), и приклейте нижнюю крышку.
Примечания
Отверстие переключателя 20 мм.
Эта страница проекта находится в стадии разработки, и скоро появятся новые фотографии.
Печать основания с опорами позволит получить более качественную печать над вырезом, в котором находится переключатель.
