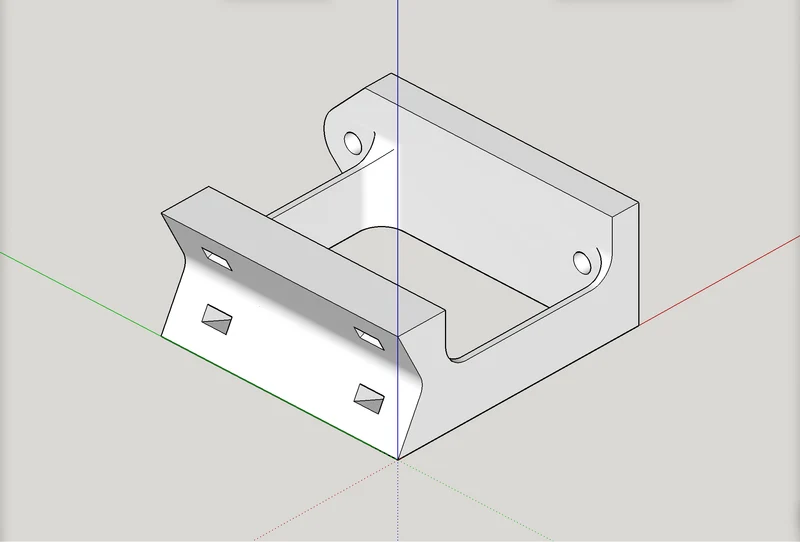

LowRider 3 CNC - Надстройка - KINEMATIC Pen Holder v4.0 -...
Он предназначен для использования с ЧПУ LowRider v3 — быстросменный держатель аксессуаров KINEMATIC без инструментов — поддерживает лазер, перетаскиваемый нож, ручку и т. д. (v4.1).
Вот полезное видео, которое я сделал по этому поводу:
ДРУГИЕ СОВМЕСТИМЫЕ ДЕРЖАТЕЛИ ИНСТРУМЕНТОВ ВКЛЮЧАЮТ:
НОВИНКА (22 августа 2023 г.): крепление для смесителя воздушного тумана: https://www.printables.com/model/560988-lowrider-3-cnc-add-on-kinematic-air-mist-mount-for
Лазерное крепление для диодного лазера NEJE A40640: https://www.printables.com/model/485419-lowrider-3-cnc-add-on-kinematic-laser-mount-v40-de
Держатель для ручек перевернутый, ремикс перевернутой подставки для ручек Джейми: https://www.printables.com/model/484869-lowrider-3-cnc-add-on-kinematic-pen-holder-drag-kn
Держатель перетаскивающего ножа v4.0 — пружинный лист толщиной 1,0 мм (для перетаскивающего ножа, например, продаваемого V1 Engineering): https://www.printables.com/model/489040-lowrider-3-cnc-add-on-kinematic-drag-knife-holder-
Это ремикс на:
https://www.printables.com/model/420517-lowrider-v3-cnc-tool-less-quick-change-accessory-h
… но модифицирован для совместимости с новым кинематическим быстросменным держателем аксессуаров без инструментов, указанным выше.

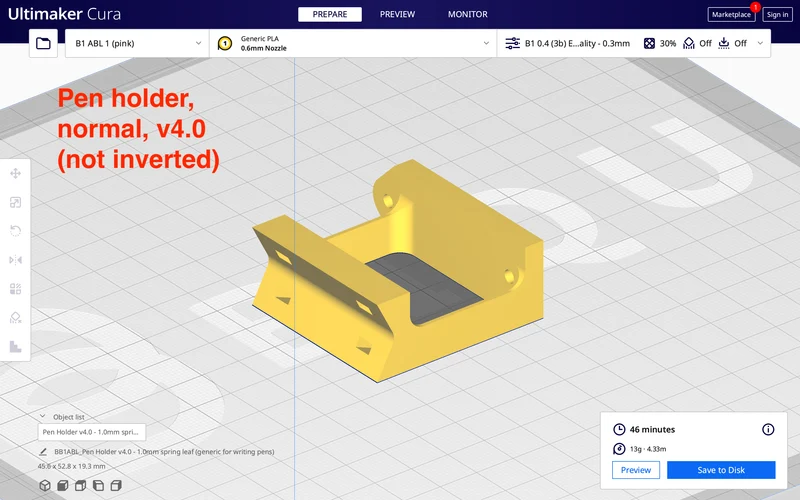

Распечатать заметки:
Распечатать в соответствии с ориентацией
Печать без необходимости поддержек.
Сборка и использование:

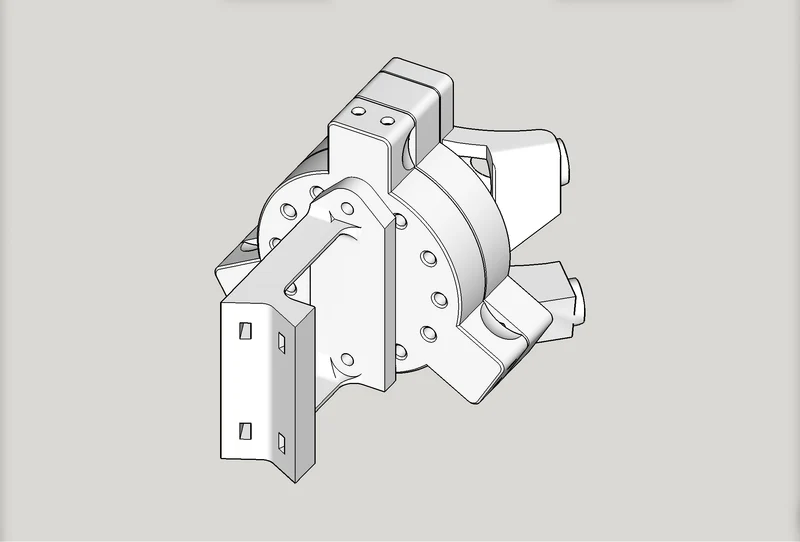

Распечатайте это, затем прикрепите его к запасной мобильной базе, напечатанной из указанного выше кинематического держателя инструмента, с помощью двух винтов M3 x 16 мм. Прикрепите ручку по вашему выбору с помощью двух застежек-молний. Затем прикрепите его и его мобильную базу к фиксированной базе LowRider v3 (это происходит с помощью магнитного щелчка), а затем что-нибудь нарисуйте/нарисуйте. Пожалуйста, опубликуйте здесь свою марку и оставьте свои результат�� в комментариях здесь.
Предупреждение о слоновьей ноге:
Этот инструмент, если он установлен, может быть сброшен «Слоновьей ногой» (когда один или несколько нижних слоев отпечатка слишком сильно сдавливаются во время печати). Чтобы предотвратить это, я добавил несколько фасок на лицевой стороне, лежащей на печатной платформе. Если при установке ваш инструмент должен быть направлен криво, проверьте поверхность, которая совмещ��ется с мобильной базой, на наличие чрезмерной «слоновьей лапки» и отрежьте/отшлифуйте ее.
Журнал изменений:
23 мая 2023 г. — первый выпуск.
