The Black Hornet p1 - слегка усовершенствованная палочка для
Добро пожаловать в мою слегка переработанную палочку для мыльных пузырей под названием «ЧЕРНЫЙ ШЕРШЕНЬ p1» (диаметр около 10 см).
(Пожалуйста, обратитесь также к «ЧЕРНЫЙ ШЕРШЕНЬ, часть 2», которая является дополнением к этому).
Эта палочка для мыльных пузырей появилась на свет по просьбе испанского художника по мыльным пузырям Пабло Муньоса Гарсии — спасибо Пабло за этот толчок!
Целью разработки было избежать структуры поддержки. В конце концов, мне это не удалось полностью, но по большей части мне это удалось. Я хотел как можно ближе приблизиться к классическому дизайну палочки из воздушного шара — особенно мне нравились мелкие разрывы. Преимущество этой конструкции (кольцо, разделенное средней плоскостью) заключается в том, что вы можете печатать мелкие разрывы без поддержки и с наилучшим качеством.
Это заняло у меня немало времени и неприятный опыт печати, но вот «окончательная» версия.

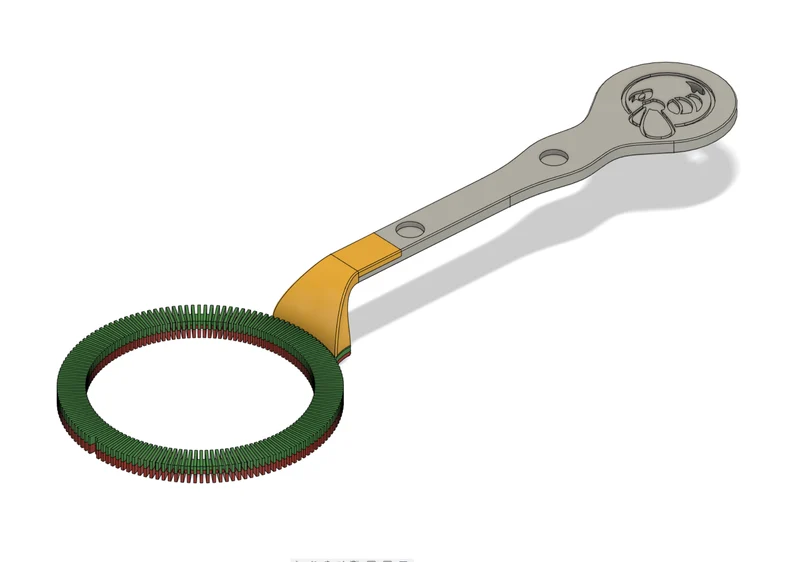

Конструкция палочки состоит из четырех частей (см. цветное изображение выше):

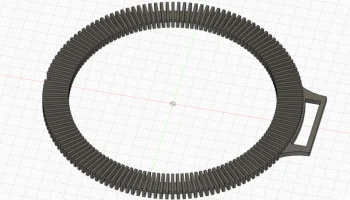

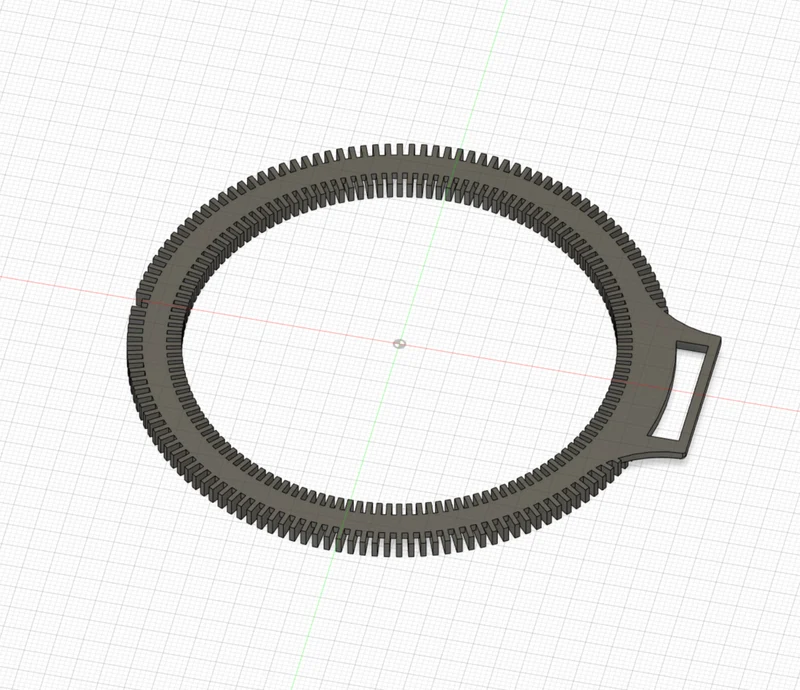

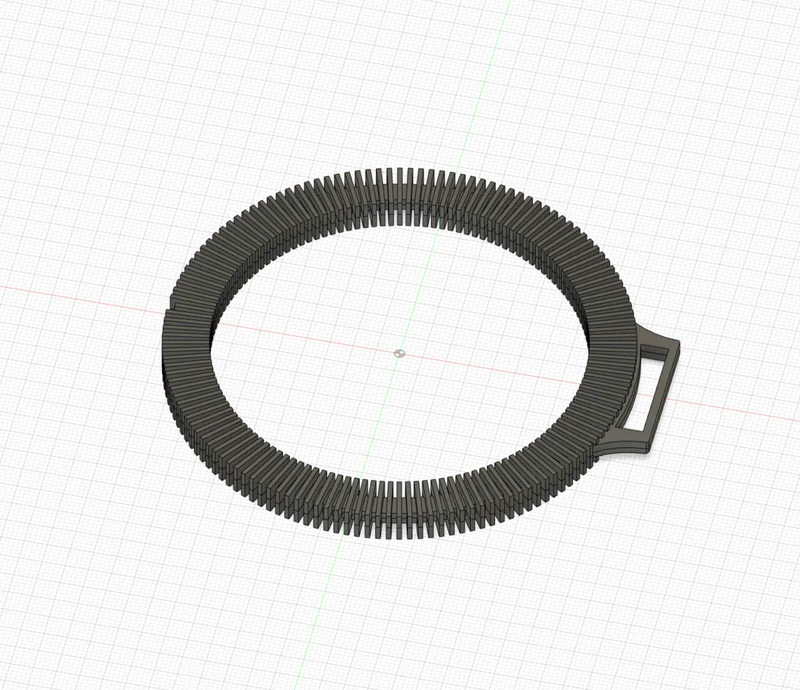

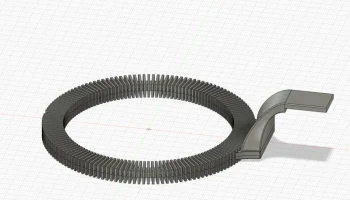

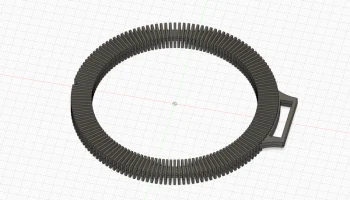

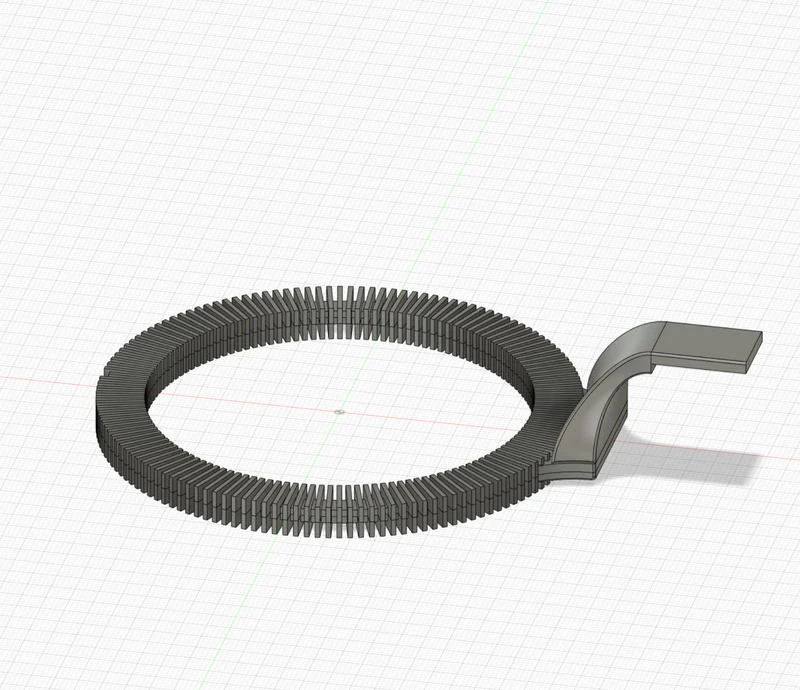

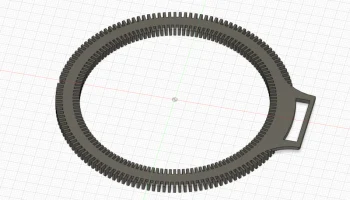

Часть первая и часть вторая — верхнее кольцо (зеленое) и нижнее кольцо (красное)

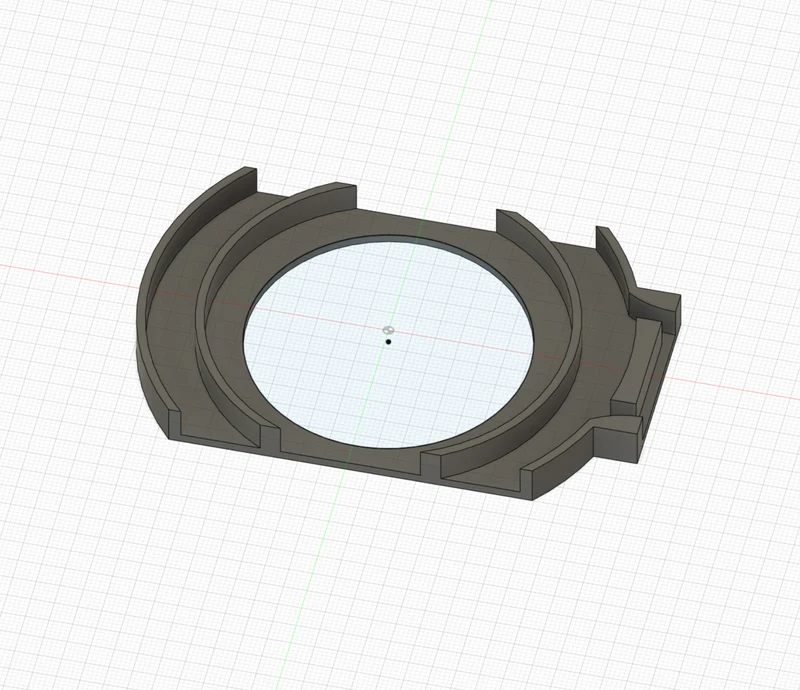

кольцо носителя жидкости для мыльных пузырей, то есть верхнее (зеленое) и нижнее (красное) кольца. Эти две части склеены между собой. Чтобы склеить их идеально, в комплект входит допол��ительный клей (синий).

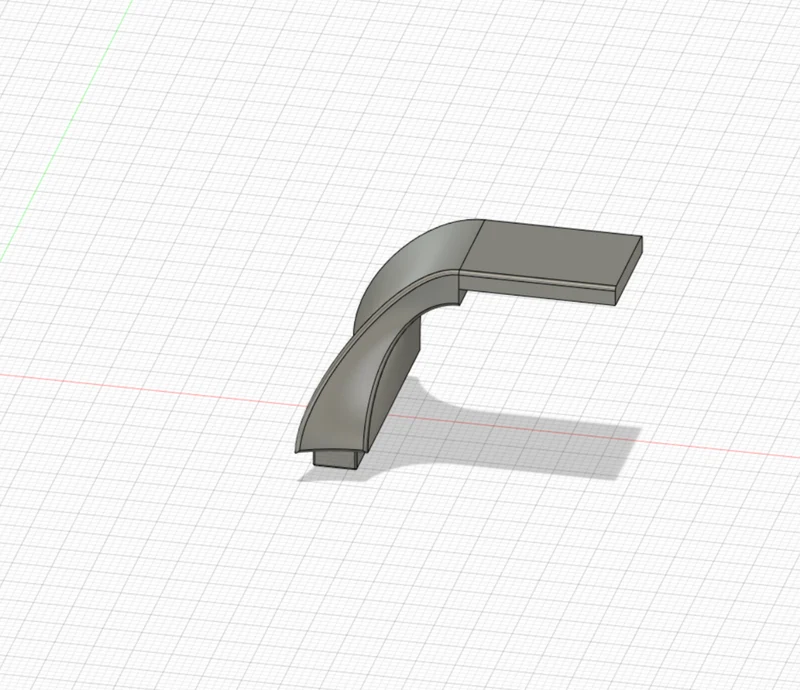

Часть третья — бантик (желтый)
лук представлял собой нос внизу. Этот нос приклеивается и вклеивается в склеенную пару колец.
Часть четвертая — ручка (серая)

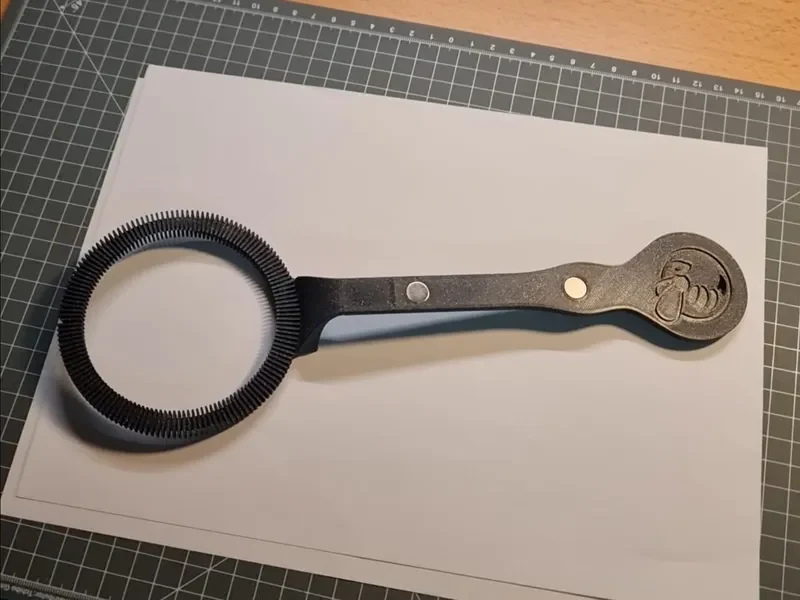

Ручка склеивается с дужкой в местах их перекрытия (как показано на рисунке). В ручке есть два отверстия, в которые можно вклеить круглые магниты размером 10х2 мм. Эти магниты не обязательны, но очень удобны, чтобы легко закрепить будущий «THE BLACK HORNET p2» (который будет выпущен) на «THE BLACK HORNET p1».
Некоторые мысли и подсказки:
Рекомендую печатать лук вверх (нос направлен в землю). Да, для этого нужна поддержка, но внешняя поверхность всегда хороша. С другой стороны, вам придется избавиться от оставшейся опорной конструкции в области лука, где она склеена с другими частями — наждачная бумага будет вашим другом.
Я использовал высоту слоя 0,15 мм и 0,2 мм. Лично я предпочитаю 0,15.
процесс проектирования был выполнен с использованием PLA Prusament Galaxy Black.
Как построить:
распечатайте все детали, включая приклеиваемый материал

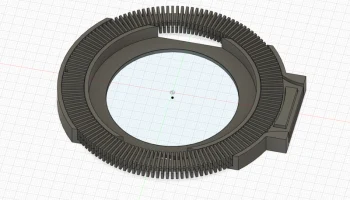

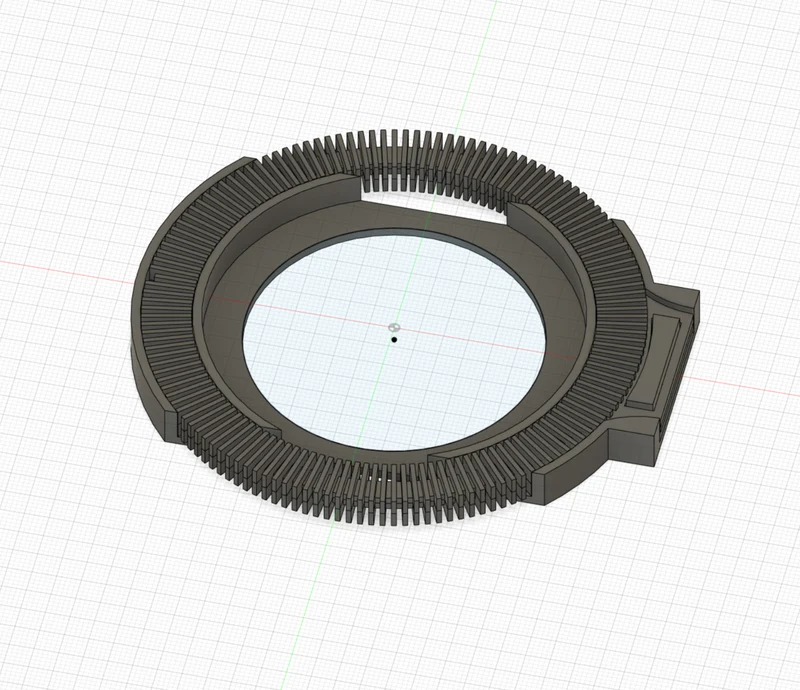

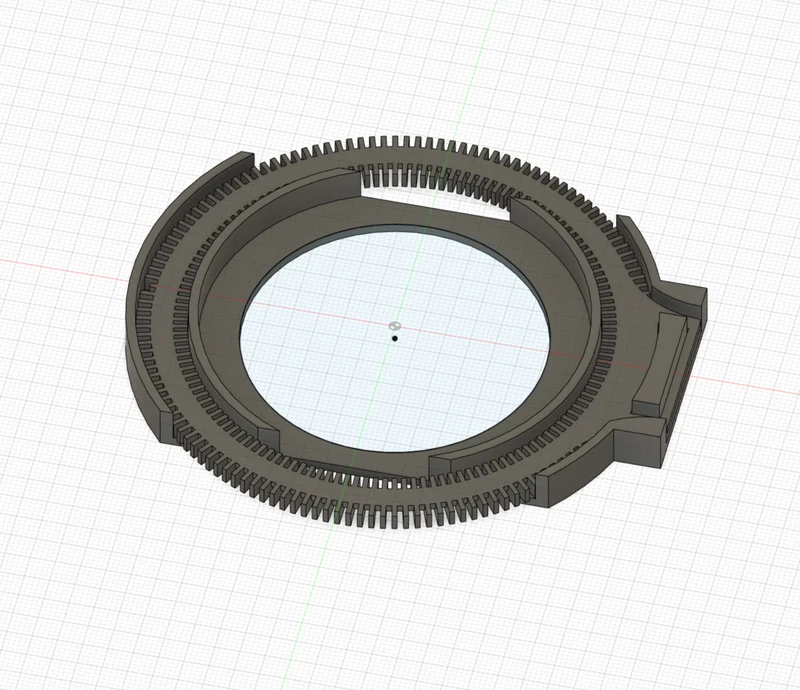

поместите нижнее кольцо шероховатой стороной вверх дном в клей — гладкая поверхность теперь обращена к вам
нанесите клей на гладкую поверхность верхнего кольца (вы можете использовать небольшую иглу, чтобы распределить клей по всей поверхности) и приклейте верхнее кольцо к нижнему кольцу с помощью клея. ВНИМАНИЕ: не используйте слишком много клея, потому что клей выдавливается наружу.
нанесите клей на носовую часть и окружающую зону контакта лука и вставьте носовую часть лука в изогнутое отверстие склеенной пары колец.
нанесите клей на контактные поверхности дужки и прижмите его к соответствующей области ручки.
Мне бы очень хотелось увидеть эту печатную копию, даже фотографии «в действии» были бы высоко оценены. Всегда есть место для улучшений — дайте мне знать, если у вас есть идеи. Так что берегите себя и получайте удовольствие!
Наслажд��йтесь своей копией «ЧЕРНЫЙ ШЕРШЕНЬ, часть 1».
